2018 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

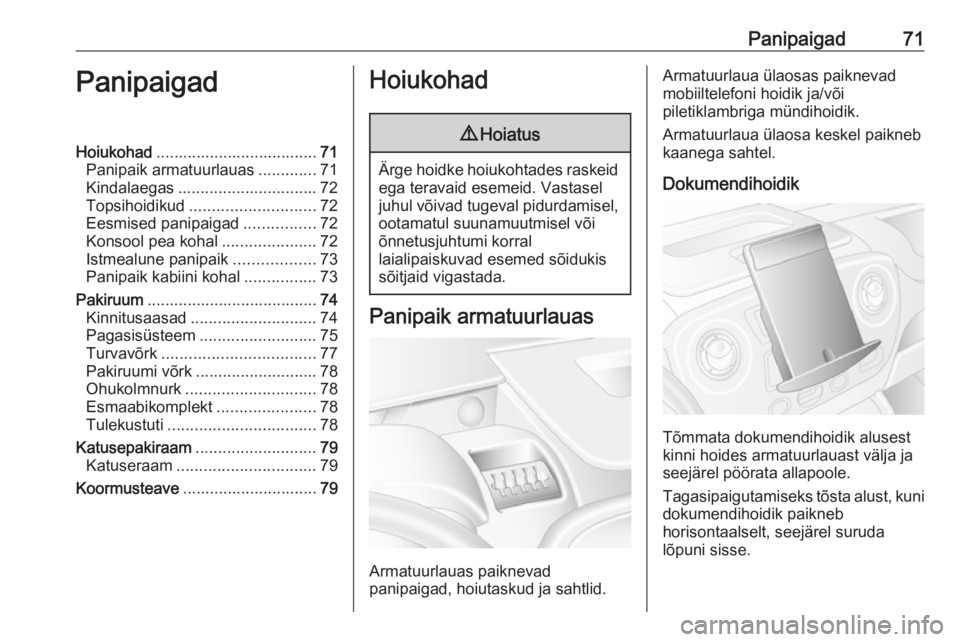

Panipaigad71PanipaigadHoiukohad.................................... 71
Panipaik armatuurlauas .............71
Kindalaegas ............................... 72
Topsihoidikud ............................ 72
Eesmised panipaigad ................72
Konsool pea kohal .....................72
Istmealune panipaik ..................73
Panipaik kabiini kohal ................73
Pakiruum ...................................... 74
Kinnitusaasad ............................ 74
Pagasisüsteem .......................... 75
Turvavõrk .................................. 77
Pakiruumi võrk ........................... 78
Ohukolmnurk ............................. 78
Esmaabikomplekt ......................78
Tulekustuti ................................. 78
Katusepakiraam ........................... 79
Katuseraam ............................... 79
Koormusteave .............................. 79Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Vastasel
juhul võivad tugeval pidurdamisel,
ootamatul suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaua ülaosas paiknevad
mobiiltelefoni hoidik ja/või
piletiklambriga mündihoidik.
Armatuurlaua ülaosa keskel paikneb
kaanega sahtel.
Dokumendihoidik
Tõmmata dokumendihoidik alusest
kinni hoides armatuurlauast välja ja
seejärel pöörata allapoole.
Tagasipaigutamiseks tõsta alust, kuni dokumendihoidik paikneb
horisontaalselt, seejärel suruda
lõpuni sisse.

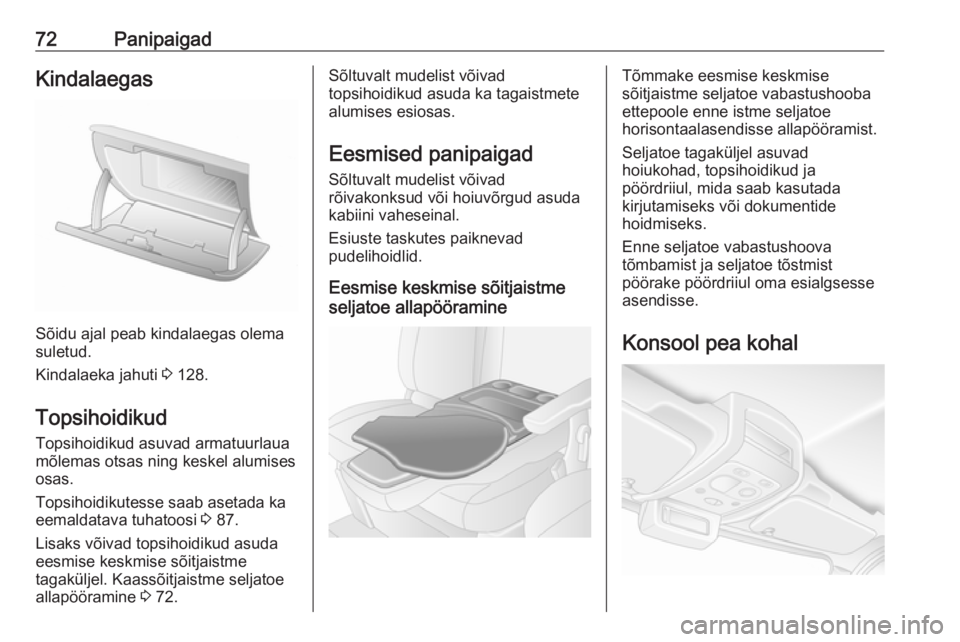

72PanipaigadKindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Kindalaeka jahuti 3 128.
Topsihoidikud Topsihoidikud asuvad armatuurlaua
mõlemas otsas ning keskel alumises
osas.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 87.
Lisaks võivad topsihoidikud asuda
eesmise keskmise sõitjaistme
tagaküljel. Kaassõitjaistme seljatoe
allapööramine 3 72.
Sõltuvalt mudelist võivad
topsihoidikud asuda ka tagaistmete
alumises esiosas.
Eesmised panipaigad Sõltuvalt mudelist võivad
rõivakonksud või hoiuvõrgud asuda
kabiini vaheseinal.
Esiuste taskutes paiknevad
pudelihoidlid.
Eesmise keskmise sõitjaistme
seljatoe allapööramineTõmmake eesmise keskmise
sõitjaistme seljatoe vabastushooba
ettepoole enne istme seljatoe
horisontaalasendisse allapööramist.
Seljatoe tagaküljel asuvad
hoiukohad, topsihoidikud ja
pöördriiul, mida saab kasutada
kirjutamiseks või dokumentide
hoidmiseks.
Enne seljatoe vabastushoova
tõmbamist ja seljatoe tõstmist
pöörake pöördriiul oma esialgsesse
asendisse.
Konsool pea kohal

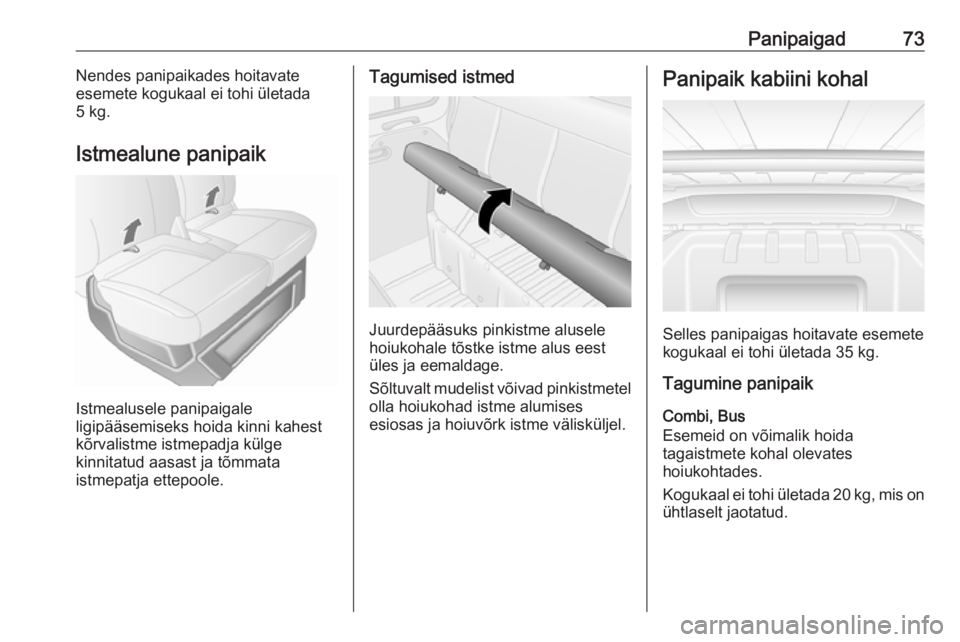

Panipaigad73Nendes panipaikades hoitavate
esemete kogukaal ei tohi ületada
5 kg.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.
Tagumised istmed
Juurdepääsuks pinkistme alusele
hoiukohale tõstke istme alus eest üles ja eemaldage.
Sõltuvalt mudelist võivad pinkistmetel
olla hoiukohad istme alumises
esiosas ja hoiuvõrk istme välisküljel.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Tagumine panipaik
Combi, Bus
Esemeid on võimalik hoida
tagaistmete kohal olevates
hoiukohtades.
Kogukaal ei tohi ületada 20 kg, mis on ühtlaselt jaotatud.

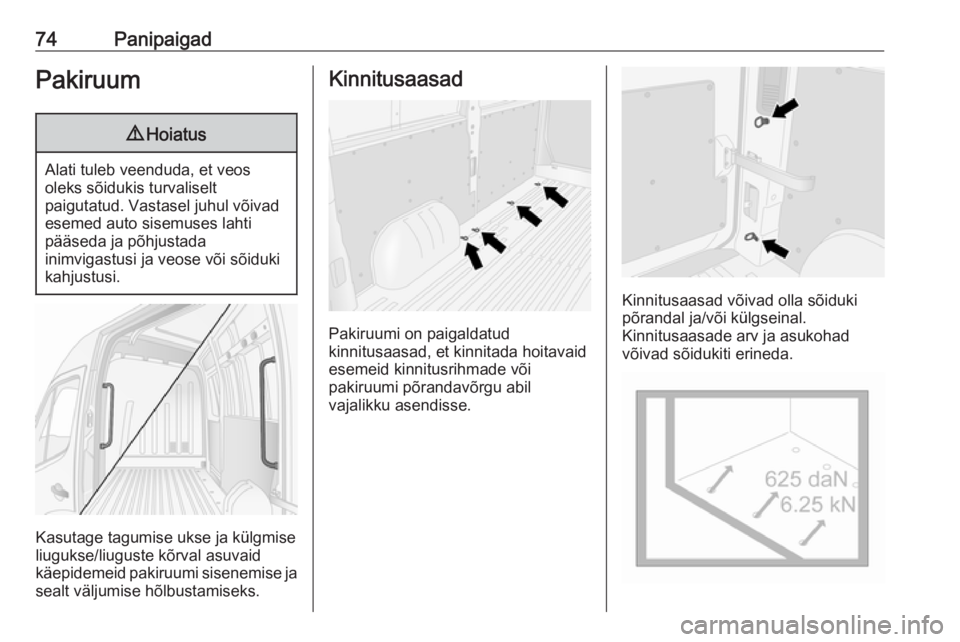

74PanipaigadPakiruum9Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
Kasutage tagumise ukse ja külgmise liugukse/liuguste kõrval asuvaid
käepidemeid pakiruumi sisenemise ja
sealt väljumise hõlbustamiseks.
Kinnitusaasad
Pakiruumi on paigaldatud
kinnitusaasad, et kinnitada hoitavaid
esemeid kinnitusrihmade või
pakiruumi põrandavõrgu abil
vajalikku asendisse.
Kinnitusaasad võivad olla sõiduki
põrandal ja/või külgseinal.
Kinnitusaasade arv ja asukohad
võivad sõidukiti erineda.

Panipaigad75Kinnitusaasadele avaldatav suurim
jõud ei tohi ületada 625 daN/6,25 kN/
6250 N.
Sõltuvalt riigist võib sildil olla näidatud
maksimaalne jõud (nt 500 daN/5 kN/
5000 N).
Märkus
Andmed sõiduki sildil on alati
ülemuslikud selles juhendis toodute
suhtes.
Koormuse teave 3 79.
Eemaldatavad kinnitusaasadEemaldatavad kinnitusaasad saab
kinnitada küljele, põrandale või
katuse koormajuhikutele. Lisateavet
vt altpoolt jaotisest "Pagasisüsteem".
Ümberpaigutamiseks vajutage
keskmine detail alla ja libistage aas
õigesse kohta. Veenduge, et
kinnitusaasad on õigesti
süvenditesse kinnitatud.
Koormuse teave 3 79.
Pagasisüsteem Sõltuvalt sõidukist võib pakiruumis
olevad esemed paigale kinnitada või
takistada nende ülemäärast
libisemist sobiva pagasisüsteemi
kinnitamisega küljel, põrandal või
katusel asuvate koormajuhikute
külge eemaldatavaid kinnitusaasu
kasutades (vajadusel).
Sõltuvalt versioonist võivad kasutusel
olla külgmised alumised ja ka
ülemised koormajuhikud.
Teisaldatav vahesein
Põrandal ja katuse küljes olevate
koormajuhikute vahele saab
paigaldada teisaldatava vaheseina.
Teisaldamisel tõmmake vaheseina
vabastamiseks riivi alla ja paigutage
sein soovitud kohta. Kindlustage, et
riiv sulguks korralikult ja vahesein
oleks püstises asendis.

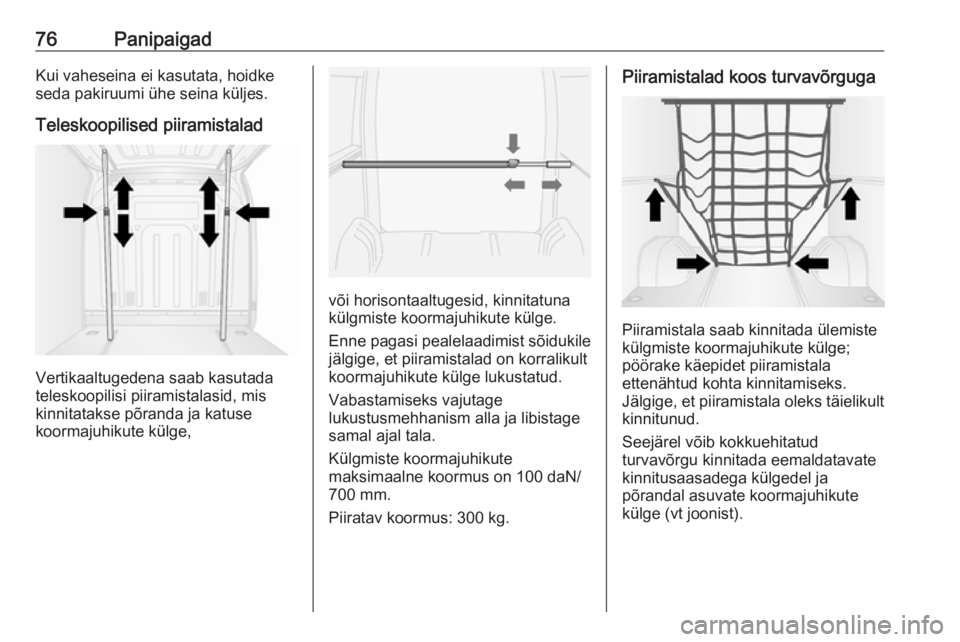

76PanipaigadKui vaheseina ei kasutata, hoidke
seda pakiruumi ühe seina küljes.
Teleskoopilised piiramistalad
Vertikaaltugedena saab kasutada
teleskoopilisi piiramistalasid, mis
kinnitatakse põranda ja katuse
koormajuhikute külge,
või horisontaaltugesid, kinnitatuna
külgmiste koormajuhikute külge.
Enne pagasi pealelaadimist sõidukile
jälgige, et piiramistalad on korralikult koormajuhikute külge lukustatud.
Vabastamiseks vajutage
lukustusmehhanism alla ja libistage
samal ajal tala.
Külgmiste koormajuhikute
maksimaalne koormus on 100 daN/
700 mm.
Piiratav koormus: 300 kg.
Piiramistalad koos turvavõrguga
Piiramistala saab kinnitada ülemiste
külgmiste koormajuhikute külge;
pöörake käepidet piiramistala
ettenähtud kohta kinnitamiseks.
Jälgige, et piiramistala oleks täielikult kinnitunud.
Seejärel võib kokkuehitatud
turvavõrgu kinnitada eemaldatavate
kinnitusaasadega külgedel ja
põrandal asuvate koormajuhikute
külge (vt joonist).

Panipaigad77Põrkmehhanismiga rihmadEsemeid saab paigale kinnitada,
kasutades sobivaid
põrkmehhanismiga rihmu külgedel
või põrandal asuvate koormajuhikute
eemaldatavate kinnitusaasade
küljes.
Põranda koormajuhikute
maksimaalne koormus on 500 daN/
700 mm.
Kinnitatav koormus: 800 daN rihmaga.
Teraskinnitiga kinnitatav koormus:
170 daN otsesuunalise jõu korral.
Külgmiste koormajuhikute
maksimaalne koormus on 100 daN/
700 mm.
Kinnitatav koormus: 300 daN
rihmaga.
Eemaldatavad kinnitusaasad 3 74,
koormuse teave 3 79.
Turvavõrk
Võtke turvavõrk lae küljest alla ja
kinnitage kinnitusaasade külge
sõiduki põrandal 3 74.
Reguleerige pagasi korralikuks
kinnitamiseks rihmade pinget.
Kui turvavõrku ei kasutata, tuleb seda
hoida lae küljes.
Koormuse teave 3 79.

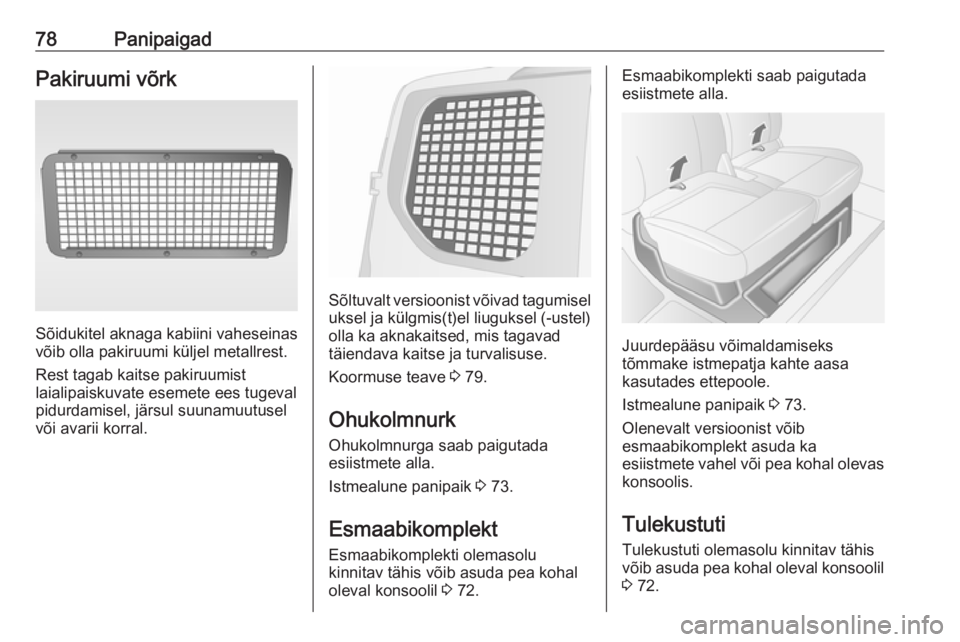

78PanipaigadPakiruumi võrk
Sõidukitel aknaga kabiini vaheseinas
võib olla pakiruumi küljel metallrest.
Rest tagab kaitse pakiruumist
laialipaiskuvate esemete ees tugeval
pidurdamisel, järsul suunamuutusel
või avarii korral.
Sõltuvalt versioonist võivad tagumisel
uksel ja külgmis(t)el liuguksel (-ustel)
olla ka aknakaitsed, mis tagavad
täiendava kaitse ja turvalisuse.
Koormuse teave 3 79.
Ohukolmnurk Ohukolmnurga saab paigutada
esiistmete alla.
Istmealune panipaik 3 73.
Esmaabikomplekt Esmaabikomplekti olemasolu
kinnitav tähis võib asuda pea kohal
oleval konsoolil 3 72.
Esmaabikomplekti saab paigutada
esiistmete alla.
Juurdepääsu võimaldamiseks
tõmmake istmepatja kahte aasa
kasutades ettepoole.
Istmealune panipaik 3 73.
Olenevalt versioonist võib
esmaabikomplekt asuda ka
esiistmete vahel või pea kohal olevas
konsoolis.
Tulekustuti
Tulekustuti olemasolu kinnitav tähis
võib asuda pea kohal oleval konsoolil
3 72.
