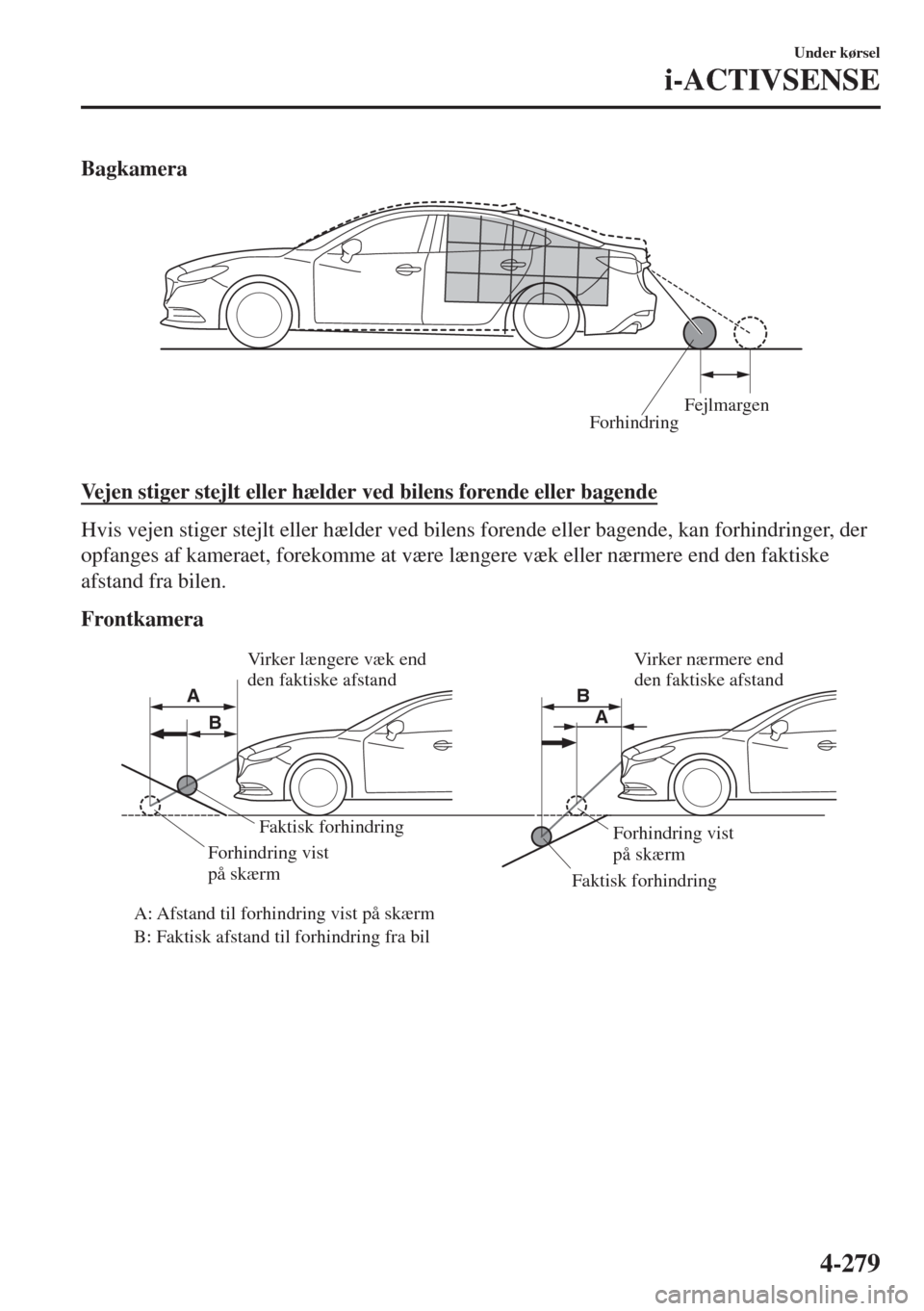

Bagkamera
ForhindringFejlmargen

Vejen stiger stejlt eller hælder ved bilens forende eller bagende
Hvis vejen stiger stejlt eller hælder ved bilens forende eller bagende, kan forhindringer, der
opfanges af kameraet, forekomme at være længere væk eller nærmere end den faktiske
afstand fra bilen.
Frontkamera
Faktisk forhindring
Faktisk forhindring
A: Afstand til forhindring vist på skærm
B: Faktisk afstand til forhindring fra bil Forhindring vist
på skærmForhindring vist
på skærm Virker længere væk end
den faktiske afstandVirker næ
rmere end
den faktiske afstand
!
!
""
Under kørsel
i-ACTIVSENSE
4-279

Sidekamera
Faktisk forhindring
Faktisk forhindring
A: Afstand til forhindring vist på skærm
B: Faktisk afstand til forhindring fra bil Forhindring vist
på skærmForhindring vist
på skærm Virker længere væk end
den faktiske afstandVirker næ
rmere end
den faktiske afstand
!
! ""
Bagkamera
Faktisk forhindring
Faktisk forhindring
A: Afstand til forhindring vist på skærm
B: Faktisk afstand til forhindring fra bil Forhindring vist på skærmForhindring vist
på skærm Virker længere væk end
den faktiske afstandVirker nærmere end
den faktiske afstand !
! ""
BEMÆRK
Hvis bilen er på en hældning, kan forhindringer, der opfanges af kameraet forekomme at
være længere væk eller nærmere end den faktiske afstand fra bilen.

Under kørsel
i-ACTIVSENSE
4-280

Tredimensionalt objekt foran eller bag bilen
Da bilens styrelinjer i forenden (sidekamera) eller afstandsstyrelinjerne (bagkamera) vises
med udgangspunkt i en flad overflade, er den afstand til det tredimensionale objekt, der
vises på skærmen, forskellig fra den faktiske afstand.
Sidekamera
&AKTISKTILSTAND 3K
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Bagkamera
&AKTISKTILSTAND
2EGISTRERETAFSTANDP

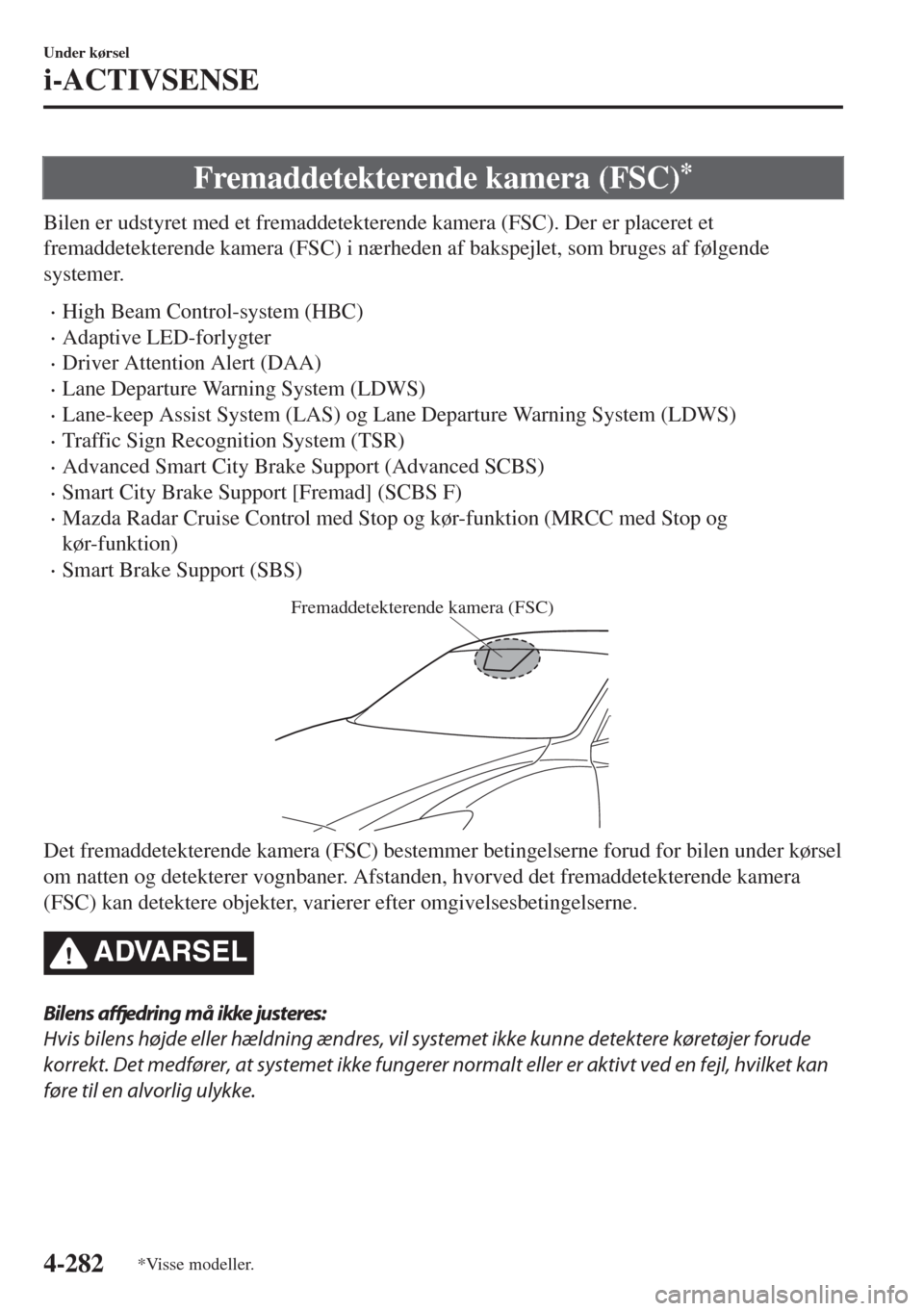

Fremaddetekterende kamera (FSC)*
Bilen er udstyret med et fremaddetekterende kamera (FSC). Der er placeret et
fremaddetekterende kamera (FSC) i nærheden af bakspejlet, som bruges af følgende
systemer.
•High Beam Control-system (HBC)
•Adaptive LED-forlygter
•Driver Attention Alert (DAA)
•Lane Departure Warning System (LDWS)
•Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
•Traffic Sign Recognition System (TSR)
•Advanced Smart City Brake Support (Advanced SCBS)
•Smart City Brake Support [Fremad] (SCBS F)
•Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion)
•Smart Brake Support (SBS)
Fremaddetekterende kamera (FSC)
Det fremaddetekterende kamera (FSC) bestemmer betingelserne forud for bilen under kørsel
om natten og detekterer vognbaner. Afstanden, hvorved det fremaddetekterende kamera
(FSC) kan detektere objekter, varierer efter omgivelsesbetingelserne.
!$6!23%,
Bilens affjedring må ikke justeres:
Hvis bilens højde eller hældning ændres, vil systemet ikke kunne detektere køretøjer forude
korrekt. Det medfører, at systemet ikke fungerer normalt eller er aktivt ved en fejl, hvilket kan
føre til en alvorlig ulykke.
Under kørsel
i-ACTIVSENSE
4-282*Visse modeller.

&/23)'4)'
¾Sæt ikke tilbehør, klistermærker eller film på forruden i nærheden af FSC-kameraet.
Hvis området foran linsen på det fremaddetekterende kamera (FSC) er blokeret, vil det
medføre, at systemet ikke fungerer korrekt. Det betyder, at hvert system muligvis ikke vil
fungere normalt, hvilket kunne føre til en pludselig ulykke.
¾Adskil eller modificerer ikke det fremaddetekterende kamera (FSC).
Adskillelse eller modificering af det fremaddetekterende kamera (FSC) vil forårsage en
fejlfunktion eller forkert betjening. Det betyder, at hvert system muligvis ikke vil fungere
normalt, hvilket kunne føre til en pludselig ulykke.
¾Overhold følgende forholdsregler for at sikre korrekt funktion af FSC-kameraet.
¾Pas på ikke at ridse FSC-linsen, og sørg for, at den ikke bliver snavset.
¾Fjern ikke FSC-dækslet.
¾Placer ikke objekter på instrumentpanelet, som reflekterer lys.
¾Hold altid forrudeglasset omkring kameraet rent ved at fjerne snavs eller dug. Brug
forrudeafrimeren til at fjerne dug på forruden.
¾Kontakt en fagekspert for at få rengjort den indvendige side af forruden omkring
FSC-kameraet. Vi anbefaler et autoriseret Mazda-værksted.
¾Kontakt en fagekspert, før der udføres reparationer omkring FSC-kameraet. Vi anbefaler
et autoriseret Mazda-værksted.
¾Det fremaddetekterende kamera (FSC) er installeret på forruden. Kontakt en fagekspert,
når reparation og udskiftning af forruden er nødvendig. Vi anbefaler et autoriseret
Mazda-værksted.
¾Ved rengøring af forruden må der ikke komme glasrens eller lignende rengøringsvæsker
på FSC-linsen. Desuden må FSC-linsen ikke berøres.
¾Ved udførelse af reparationer omkring bakspejlet skal du kontakte en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
¾Kontakt en fagekspert for at få renset kameralinsen. Vi anbefaler en autoriseret
Mazda-reparatør.
¾Slå ikke på, og anvend ikke stærk styrke på FSC-kameraet eller området omkring det. Hvis
det fremaddetekterende kamera (FSC) rammes hårdt, eller hvis der er revner eller
beskadigelse, der er forårsaget af omkastet grus eller rester i det omgivende område, skal
du standse brugen af følgende systemer og kontakte en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
¾High Beam Control-system (HBC)
¾Adaptive LED-forlygter
¾Lane Departure Warning System (LDWS)
¾Driver Attention Alert (DAA)
¾Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
¾Traffic Sign Recognition System (TSR)
Under kørsel
i-ACTIVSENSE
4-283

¾Advanced Smart City Brake Support (Advanced SCBS)
¾Smart City Brake Support [Fremad] (SCBS F)
¾Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion)
¾Smart Brake Support (SBS)
¾Den retning, som FSC-kameraet peger i, er blevet finjusteret. Du må ikke ændre
monteringspositionen af FSC-kameraet eller fjerne det. Hvis det gøres, kan det resultere i
beskadigelse eller fejlfunktion.
¾Sørg altid for, at alle hjul har den korrekte størrelse og samme producent, mærke og
dækprofil. Anvend desuden ikke dæk, der har vidt forskellige slidmønstre, på samme bil, da
systemet muligvis ikke vil fungere normalt.
¾Det fremaddetekterende kamera (FSC) omfatter en funktion til detektering af en snavset
forrude, som giver føreren besked herom. Afhængigt af betingelserne vil funktionen dog
muligvis ikke detektere plastikposer, is eller sne på forruden. I sådanne tilfælde kan systemet
ikke nøjagtigt bestemme, om der er et køretøj forude, og vil ikke kunne fungere normalt. Kør
altid forsigtigt, og hold opmærksomheden på vejen forude.
BEMÆRK
•I følgende situationer kan det fremaddetekterende kamera (FSC) ikke detektere
målobjekter korrekt, og hvert enkelt system kan være ude af stand til at fungere normalt.
•Højden af køretøjet forude er lavt.
•Du kører din bil ved samme hastighed som køretøjet forude.
•Forlygter er ikke tændt om natten, eller når der køres gennem en tunnel.
•I følgende situationer kan det fremaddetekterende kamera (FSC) muligvis ikke detektere
målobjekter korrekt.
•I dårlige vejrbetingelser, f.eks. regn, tåge og sne.
•Vinduesvaskeren bruges, eller vinduesviskerne bruges ikke, når det regner.
•Is, tåge, sne, frost, regn, snavs eller fremmedlegemer, f.eks. en plastikpose, der hænger
fast på forruden.
•Lastbiler med lave læsseplatforme og køretøjer med ekstremt lav eller høj profil.
•Når der køres ved siden af vægge uden mønster (herunder stakitter og vægge med
langsgående striber).
•Baglygterne på køretøjet foran er slukket.
•Et køretøj er uden for forlygternes belysningsområde.
•Køretøjet gennemfører et skarpt sving eller kører op eller ned af en stejl hældning.
•Indkørsel i eller udkørsel fra en tunnel.
•Der er læsset tung bagage, der får bilen til at hælde.
•Der skinnes stærkt lys på bilens forende (baglys eller fjernlys fra modkørende
køretøjer).
•Der er mange lyskilder på køretøjet forude.
Under kørsel
i-ACTIVSENSE
4-284

•Når køretøjet forude ikke har baglygter, eller baglygterne er slukket om natten.
•Der er placeret lange bagageemner eller last på påmonterede tagskinner, som dækker
det fremaddetekterende kamera (FSC).
•Udstødningsgas fra køretøjet foran, sand, sne og vanddampe, der stiger op fra
kloakdæksler og gitre, og vand sprøjtet ud i luften.
•Ved bugsering af et køretøj med fejl.
•Bilen køres med dæk med betydelig forskellig slitage.
•Bilen køres på hældninger eller ujævne veje.
•Der er vandpytter på vejen.
•Omgivelserne er mørke, f.eks. om natten, tidlig aften eller tidlig morgen eller i en tunnel
eller et parkeringshus.
•Lysstyrken af belysningen fra forlygterne reduceres, eller forlygternes belysning er
forringet pga. snavs eller en afvigende optisk akse.
•Målobjektet kommer ind i det fremaddetekterende kameras (FSC) blindvinkel.
•En person eller et objekt kommer pludseligt ind på vejen fra siden eller skærer lige ind
foran dig.
•Du skifter vognbaner og nærmer dig et køretøj forude.
•Når der køres ekstremt tæt på målobjektet.
•Når snekæder eller reservehjul er monteret.
•Køretøjet forude har en speciel form. For eksempel et køretøj, der trækker et trailerhus
eller en båd, eller et køretøjsvogn, der bærer et køretøj, hvis front peger bagud.
•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af baglys
eller tåge, standses de systemfunktioner, der er relateret til det fremaddetekterende
kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette er dog ikke et tegn på
defekter.
•Orange advarselslampe for High Beam Control-system (HBC)
•Orange advarselslampe for adaptive LED-forlygter
•Advarselsindikation/advarselslampe for Lane Departure Warning System (LDWS)
•Advarselsindikation/advarselslampe for Lane-keep Assist System (LAS) og Lane
Departure Warning System (LDWS)
•Advarselsindikation for Mazda Radar Cruise Control med Stop og kør-funktion (MRCC
med Stop og kør-funktion)
•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
Under kørsel
i-ACTIVSENSE
4-285

•Hvis det fremaddetekterende kamera (FSC) ikke kan betjenes normalt på grund af høje
temperaturer, standses de systemfunktioner, der er relateret til det fremaddetekterende
kamera (FSC) midlertidigt, og følgende advarselslys tændes. Dette er dog ikke et tegn på
defekter. Afkøl området omkring det fremaddetekterende kamera (FSC), f.eks. ved at
tænde airconditionanlægget.
•Orange advarselslampe for High Beam Control-system (HBC)
•Orange advarselslampe for adaptive LED-forlygter
•Advarselsindikation/advarselslampe for Lane Departure Warning System (LDWS)
•Advarselsindikation/advarselslampe for Lane-keep Assist System (LAS) og Lane
Departure Warning System (LDWS)
•Advarselsindikation for Mazda Radar Cruise Control med Stop og kør-funktion (MRCC
med Stop og kør-funktion)
•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
•Hvis det fremaddetekterende kamera (FSC) detekterer, at forruden er snavset eller dugget,
standses de systemfunktioner, der er relateret til det fremaddetekterende kamera (FSC)
midlertidigt, og følgende advarselslamper tændes. Dette er dog ikke et tegn på defekter.
Fjern snavset fra forruden, eller tryk på afrimningskontakten for at afdugge forruden.
•Orange advarselslampe for High Beam Control-system (HBC)
•Orange advarselslampe for adaptive LED-forlygter
•Advarselsindikation/advarselslampe for Lane Departure Warning System (LDWS)
•Advarselsindikation/advarselslampe for Lane-keep Assist System (LAS) og Lane
Departure Warning System (LDWS)
•Advarselsindikation for Mazda Radar Cruise Control med Stop og kør-funktion (MRCC
med Stop og kør-funktion)
•Orange advarselslampe for Smart Brake Support/Smart City Brake Support (SBS/
SCBS)
•Hvis der er tydelige revner eller beskadigelse, der forårsages af flyvende grus eller snavs
på forruden, skal forruden udskiftes. Kontakt et autoriseret Mazda-værksted for at få den
udskiftet.
