2018 JEEP GRAND CHEROKEE Návod k použití a údržbě (in Czech)

Doplnění kapaliny pro úpravu výfuko-
vých plynů vznětových motorů
Ukazatel kapaliny DEF (nacházející se na
displeji sdruženého přístroje) zobrazí hla-
dinu kapaliny DEF zbývající v nádrži. Další
informace naleznete v podkapitole „Displej
sdruženého přístroje“ v kapitole „Seznámení
s přístrojovou deskou“.
POZNÁMKA:
Jízdní podmínky (nadmořská výška, rychlost
vozidla, zatížení atd.) bude mít vliv na
množství kapaliny DEF, které je vozidlem
používáno.
Postup doplňování kapaliny DEF
POZNÁMKA:
Správný typ kapaliny naleznete v podkapi-
tole „Kapaliny a maziva“ v kapitole „Tech-
nické specifikace“.
1. Odstraňte uzávěr z plnicího otvoru kapa-
liny DEF (umístěný v dvířkách palivové
nádrže).2. Vložte plnicí adaptér / hubici kapaliny
DEF do plnicího otvoru kapaliny DEF.POZNÁMKA:
• Po přidání jednoho galonu nebo vět-
šího množství kapaliny pro úpravu
výfukových plynů vznětových motorů
(DEF) do nádrže kapaliny DEF může
trvat až pět sekund, než se ukazatel
kapaliny DEF aktualizuje. Pokud exis-
tuje závada související se systémem
kapaliny DEF, nemusí se ukazatel ak-
tualizovat na novou úroveň. Obraťte se
na autorizovaného dealera, který ser-
vis provede.
• Ukazatel kapaliny DEF se také nemusí
aktualizovat ihned po naplnění v pří-
padě, že je teplota kapaliny DEF nižší
než −11 °C (12 °F). Po určité době
provozu možná ohřívač vedení kapa-
liny DEF dostatečně zahřeje kapalinu
DEF a umožní tak aktualizování ukaza-
tele. Za velmi chladného počasí je
možné, že ukazatel nebude reflektovat
novou úroveň množství náplně po dobu
několika jízd.
Uzávěr plnicího otvoru kapaliny DEF
a hrdlo palivové nádrže
1 – Hrdlo naftové nádrže
2 – Plnicí otvor kapaliny pro úpravu výfu-
kových plynů vznětových motorů
207

VAROVÁNÍ!
•Aby se zabránilo rozlití kapaliny DEF
a možnému poškození nádrže DEF pře-
plněním, nedoplňujte kapalinu do
nádrže až po okraj.
• SYSTÉM NEPŘEPLŇUJTE. Kapalina
DEF zamrzá při méně než –11 °C
(12 ºF). Systém DEF je navržen pro
práci při teplotách pod bodem zamrznutí
kaoliny DEF, ale pokud je nádrž přepl-
něna a zamrzne, systém může být
poškozen.
• Když se kapaliny DEF rozlije, vyčistěte
oblast okamžitě vodou a absorpčním
materiálem pro nasáknutí rozlité kapa-
liny.
• Nepokoušejte se nastartovat motor,
pokud je kapalina DEF nechtěně při-
dána do motorové nafty v nádrži, pro-
tože to může vést k vážnému poškození
motoru, včetně poškození palivového
čerpadla a vstřikovačů.
VAROVÁNÍ!
• Nikdy do nádrže nedoplňujte nic jiného
než kapalinu DEF – zvláště ne uhlovo-
díky jako nafta, přísady do palivového
systému, benzín nebo jakékoli jiné pro-
dukty na ropné bázi. I velmi malé
množství těchto látek, méně než
100 ppm nebo méně než 30 ml (1 oz) na
295 litrů (78 galonů) znehodnotí celý
systém DEF a bude nutná jeho výměna.
Pokud se při plnění nádrže používá
nádobka, trychtýř nebo plnicí hrdlo, je
nutné použít nové nebo takové, které se
používá výhradně pro doplnění DEF.
Společnost Mopar dodává s nádobkami
DEF pro tento účel doplňkové připevni-
telné plnicí hrdlo.3. Okamžitě přestaňte s doplňováním
nádrže kapaliny DEF, pokud se vyskytne
některá z následujících situací: kapalina
DEF přestane téci z plnicí láhve do plni-
cího otvoru kapaliny DEF, kapalina DEF
stříká ven z plnicího otvoru, nebo se auto-
maticky vypne čerpací pistole kapaliny
DEF.
4. Nasaďte uzávěr zpět na plnicí otvor
kapaliny DEF.
TAŽENÍ PŘÍVĚSU
Hmotnosti při tažení přívěsů
(maximální hmotnost přívěsu) –
modely bez SRT
Následující tabulka uvádí maximální hmot-
nost přívěsu, kterou může dané hnací ústrojí
táhnout.
STARTOVÁNÍ A PROVOZ
208

Motor/PřevodovkaMax. GTW (celková hmotnost pří-
věsu) – s brzdou přívěsuMax. GTW (celková hmotnost pří-
věsu) – bez brzdy přívěsuHmotnost na oji (viz poznámka)
Zážehový motor 3,6 l –
Standardní chladicí systém1 588 kg (3 500 lb) 750 kg (1 653 lb) 79 kg (174 lb)
Zážehový motor 3,6 l –
Chladicí systém pro těžké
zatížení2 812 kg (6 200 lb) 750 kg (1 653 lb) 141 kg (310 lb)
Zážehový motor 5,7 l –
Standardní chladicí systém2 268 kg (5 000 lb) 750 kg (1 653 lb) 113 kg (250 lb)
Zážehový motor 5,7 l –
Chladicí systém pro těžké
zatížení (kromě modelu
Summit)3 500 kg (7 716 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Zážehový motor 5,7 l –
Modely Summit s chladi-
cím systémem pro těžké
zatížení2 949 kg (6 500 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Vznětový motor 3,0 l – Modely s pohonem všech kolbezsystému automatického vypínání motoru a kapaliny pro úpravu výfukových plynů vzně-
tových motorů
Všechny modely kromě
modelu Summit3 500 kg (7 716 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Model Summit 2 949 kg (6 500 lb) 750 kg (1 653 lb) 147 kg (324 lb)
Vznětový motor 3,0 l – Modely s pohonem všech kolsesystémem automatického vypínání motoru a kapalinou pro úpravu výfukových plynů
vznětových motorů
209

Motor/PřevodovkaMax. GTW (celková hmotnost pří-
věsu) – s brzdou přívěsuMax. GTW (celková hmotnost pří-
věsu) – bez brzdy přívěsuHmotnost na oji (viz poznámka)
Všechny modely kromě
modelu Summit
a Trailhawk bez sady kluz-
ných desek3 500 kg (7 716 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Všechny modely kromě
modelu Summit
a Trailhawk se sadou kluz-
ných desek2 949 kg (6 500 lb) 750 kg (1 653 lb) 147 kg (324 lb)
Modely Summit
a Trailhawk2 949 kg (6 500 lb) 750 kg (1 653 lb) 147 kg (324 lb)
Při tažení přívěsu nesmí být technicky přípustná celková hmotnost vozidla překročena o více než 10 % nebo 100 kg (220 lb), podle toho, která
z hodnot je nižší, za předpokladu, že provozní rychlost je omezena na 100 km/h (62 mph) nebo méně.
POZNÁMKA:
Hmotnost na přípojném prvku přívěsu musí být pokládána za část úhrnné hmotnosti cestujících a nákladu a nikdy nesmí překročit hmotnost
uvedenou na Nálepce s informacemi o pneumatikách a zatížení. Další informace viz „Pneumatiky“ v kapitole „Servis a údržba“.
STARTOVÁNÍ A PROVOZ
210

Hmotnosti při tažení přívěsu
(maximální hmotnost přívěsu) – SRT
Následující tabulka uvádí maximální hmot-
nost přívěsu, kterou může dané hnací ústrojí
táhnout.
Motor/Převodovka GCWR (celková hmotnost sou-
pravy)Přední plocha Max. GTW (celková hmot-
nost přívěsu)Max. hmotnost na pří-
pojném prvku přívěsu
(viz poznámka)
6,2 l přeplňovaný
automatická5 942 kg (13 100 lb) 5,11 m2 (55 sq ft) 2 949 kg (6 501 lb) 147 kg (324 lb)
6,4 l/automatická 5 898 kg (13 003 lb) 5,11 m2 (55 sq ft) 2 949 kg (6 501 lb) 147 kg (324 lb)
Při tažení přívěsu nesmí být technicky přípustná celková hmotnost vozidla překročena o více než 10 % nebo 100 kg (220 lb), podle toho, která
z hodnot je nižší, za předpokladu, že provozní rychlost je omezena na 100 km/h (62 mph) nebo méně.
Maximální rychlost při tažení přívěsu je specifikována místními zákonnými ustanoveními.
POZNÁMKA:
Hmotnost na přípojném prvku přívěsu musí
být pokládána za část úhrnné hmotnosti ces-
tujících a nákladu a nikdy nesmí překročit
hmotnost uvedenou na Nálepce s informa-
cemi o pneumatikách a zatížení.
211

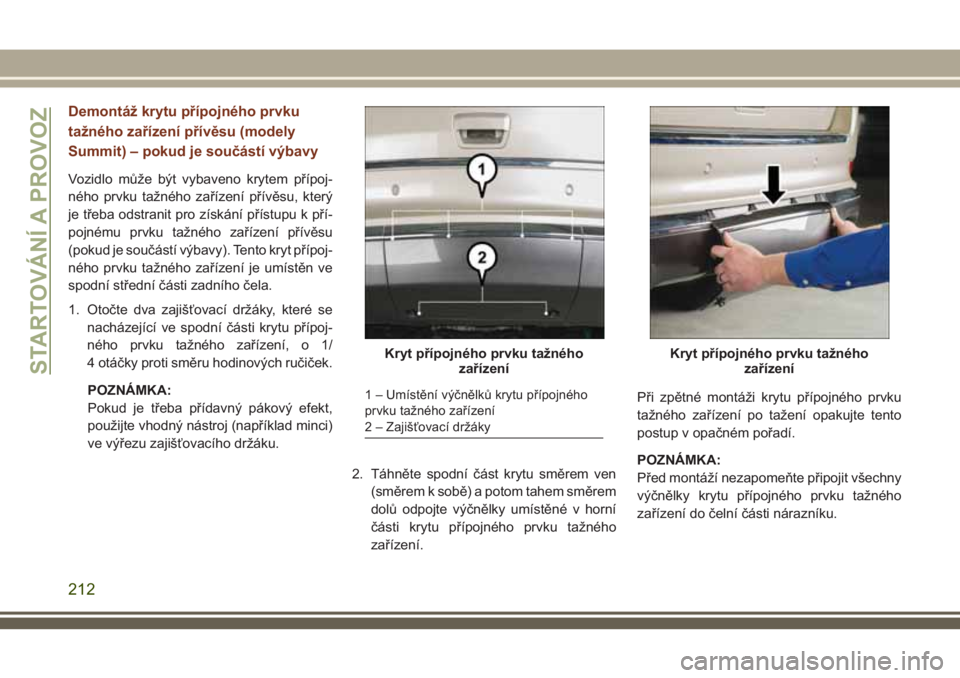

Demontáž krytu přípojného prvku
tažného zařízení přívěsu (modely
Summit) – pokud je součástí výbavy
Vozidlo může být vybaveno krytem přípoj-
ného prvku tažného zařízení přívěsu, který
je třeba odstranit pro získání přístupu k pří-
pojnému prvku tažného zařízení přívěsu
(pokud je součástí výbavy). Tento kryt přípoj-
ného prvku tažného zařízení je umístěn ve
spodní střední části zadního čela.
1. Otočte dva zajišťovací držáky, které se
nacházející ve spodní části krytu přípoj-
ného prvku tažného zařízení, o 1/
4 otáčky proti směru hodinových ručiček.
POZNÁMKA:
Pokud je třeba přídavný pákový efekt,
použijte vhodný nástroj (například minci)
ve výřezu zajišťovacího držáku.
2. Táhněte spodní část krytu směrem ven
(směrem k sobě) a potom tahem směrem
dolů odpojte výčnělky umístěné v horní
části krytu přípojného prvku tažného
zařízení.Při zpětné montáži krytu přípojného prvku
tažného zařízení po tažení opakujte tento
postup v opačném pořadí.
POZNÁMKA:
Před montáží nezapomeňte připojit všechny
výčnělky krytu přípojného prvku tažného
zařízení do čelní části nárazníku.
Kryt přípojného prvku tažného
zařízení
1 – Umístění výčnělků krytu přípojného
prvku tažného zařízení
2 – Zajišťovací držáky
Kryt přípojného prvku tažného
zařízení
STARTOVÁNÍ A PROVOZ
212

Demontáž krytu přípojného prvku
tažného zařízení přívěsu (modely
SRT) – pokud je součástí výbavy
Vozidlo může být vybaveno krytem přípoj-
ného prvku tažného zařízení přívěsu, který
je třeba odstranit pro získání přístupu k pří-
pojnému prvku tažného zařízení přívěsu
(pokud je součástí výbavy). Tento kryt přípoj-
ného prvku tažného zařízení je umístěn ve
spodní střední části zadního čela.
1.
Otočte dva zajišťovací držáky, které se
nacházející ve spodní části krytu přípojného
prvku tažného zařízení, o 1/4 otáčky proti
směru hodinových ručiček.
POZNÁMKA:
Pokud je třeba přídavný pákový efekt,
použijte vhodný nástroj (například minci)
ve výřezu zajišťovacího držáku.
Kryt přípojného prvku tažného
zařízení
1 – Umístění výčnělků krytu přípojného
prvku tažného zařízení
2 – Zajišťovací držáky
Kryt přípojného prvku tažného
zařízení
1 – Přídržné jazýčky krytu přípojného
prvku tažného zařízení
2 – Kryt přípojného prvku tažného zaří-
zení
3 – Zajišťovací držáky
213

2. Táhněte spodní část krytu směrem ven
(směrem k sobě).
3. Spuštěním zadní části dolů odpojte
jazýčky umístěné v horní části krytu pří-
pojného prvku tažného zařízení a potom
jej tahem směrem ven sejměte.Při zpětné montáži krytu přípojného prvku
tažného zařízení po tažení opakujte tento
postup v opačném pořadí.
POZNÁMKA:
Před montáží nezapomeňte připojit všechny
výčnělky krytu přípojného prvku tažného
zařízení do čelní části nárazníku.
Kryt přípojného prvku tažného
zařízení
Kryt přípojného prvku tažného
zařízení
1 – Přídržné jazýčky krytu přípojného
prvku tažného zařízení
2 – Kryt přípojného prvku tažného zaří-
zení
3 – Zajišťovací držák
STARTOVÁNÍ A PROVOZ
