2018 JEEP GRAND CHEROKEE Návod k použití a údržbě (in Czech)

trakce, poskytuje odolnost vůči kterémukoli
kolu, které prokluzuje, tím, že umožní přenos
dalšího točivého momentu na kola s trakcí.
POZNÁMKA:
Systém Quadra-Trac I není vhodný pro pod-
mínky, v kterých se nedoporučuje používat
rozsah 4WD LOW (4WD nízký rozsah). Viz
podkapitola „Doporučení pro jízdu v terénu“
v kapitole „Startování a provoz“ v uživatelské
příručce.
Quadra-Trac II – Provozní
pokyny/opatření – je-li je součástí
výbavy
Rozdělovací převodovka Quadra-Trac II je
v režimu normální jízdy 4WD AUTO plně
automatická. Rozdělovací převodovka Qua-
dra-Trac II nabízí tři polohy režimů:
• 4WD HI
• NEUTRÁL
• Rozsah 4WD LOW
Tato rozdělovací převodovka je v režimu
4WD HI (4WD vysoký rozsah) plně automa-
tická.Pokud je požadována přídavná trakce, lze
použít polohu 4WD LOW (4WD nízký roz-
sah), v které se spojí přední a zadní hnací
hřídel a přední a zadní kola se budou otáčet
stejnou rychlostí. Poloha 4WD LOW (4WD
nízký rozsah) je určena pouze pro nezpev-
něné nebo kluzké povrchy vozovky. Jízda
v poloze 4WD LOW (4WD nízký rozsah) na
zpevněném povrchu může způsobit vyšší
opotřebení pneumatik a poškození součástí
hnacího ústrojí.
Při používání vozidla při zařazené poloze
4WD LOW (4WD nízký rozsah) jsou otáčky
motoru při určité rychlosti přibližně třikrát
vyšší než v poloze 4WD HI (4WD vysoký
rozsah). Dbejte na to, abyste nepřetočili
motor a nepřekračujte rychlost 40 km/h
(25 mph).
Správný provoz vozidel s pohonem všech
čtyř kol závisí na pneumatikách stejné veli-
kosti, typu a obvodu u každého kola. Jaký-
koli rozdíl nepříznivě ovlivní řazení a může
způsobit poškození rozdělovací převodovky.Jelikož pohon všech kol zlepšuje trakci, mají
někteří řidiči tendenci překračovat bezpeč-
nou rychlost při zatáčení a brzdění. Nejez-
děte vyšší rychlostí, než dovoluje stav
vozovky.
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací pře-
vodovkou v poloze NEUTRÁLU bez před-
chozího řádného zatažení parkovací brzdy,
hrozí nebezpečí zranění nebo usmrcení vás
nebo jiných osob. Pokud je rozdělovací pře-
vodovka v poloze NEUTRÁL, uvolní se
přední i zadní hnací hřídel z hnacího ústrojí
a umožní rozjetí vozidla, i když je převo-
dovka v poloze PARKOVÁNÍ. Parkovací
brzda by měla být zatažena vždy, když řidič
není ve vozidle.
167

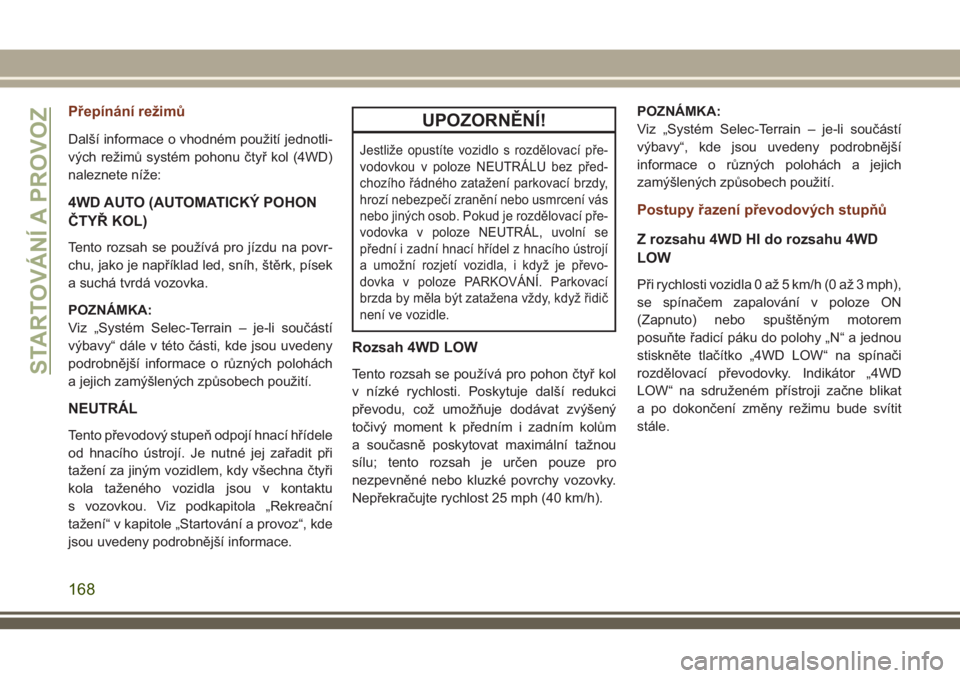

Přepínání režimů
Další informace o vhodném použití jednotli-
vých režimů systém pohonu čtyř kol (4WD)
naleznete níže:
4WD AUTO (AUTOMATICKÝ POHON
ČTYŘ KOL)
Tento rozsah se používá pro jízdu na povr-
chu, jako je například led, sníh, štěrk, písek
a suchá tvrdá vozovka.
POZNÁMKA:
Viz „Systém Selec-Terrain – je-li součástí
výbavy“ dále v této části, kde jsou uvedeny
podrobnější informace o různých polohách
a jejich zamýšlených způsobech použití.
NEUTRÁL
Tento převodový stupeň odpojí hnací hřídele
od hnacího ústrojí. Je nutné jej zařadit při
tažení za jiným vozidlem, kdy všechna čtyři
kola taženého vozidla jsou v kontaktu
s vozovkou. Viz podkapitola „Rekreační
tažení“ v kapitole „Startování a provoz“, kde
jsou uvedeny podrobnější informace.
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací pře-
vodovkou v poloze NEUTRÁLU bez před-
chozího řádného zatažení parkovací brzdy,
hrozí nebezpečí zranění nebo usmrcení vás
nebo jiných osob. Pokud je rozdělovací pře-
vodovka v poloze NEUTRÁL, uvolní se
přední i zadní hnací hřídel z hnacího ústrojí
a umožní rozjetí vozidla, i když je převo-
dovka v poloze PARKOVÁNÍ. Parkovací
brzda by měla být zatažena vždy, když řidič
není ve vozidle.
Rozsah 4WD LOW
Tento rozsah se používá pro pohon čtyř kol
v nízké rychlosti. Poskytuje další redukci
převodu, což umožňuje dodávat zvýšený
točivý moment k předním i zadním kolům
a současně poskytovat maximální tažnou
sílu; tento rozsah je určen pouze pro
nezpevněné nebo kluzké povrchy vozovky.
Nepřekračujte rychlost 25 mph (40 km/h).POZNÁMKA:
Viz „Systém Selec-Terrain – je-li součástí
výbavy“, kde jsou uvedeny podrobnější
informace o různých polohách a jejich
zamýšlených způsobech použití.
Postupy řazení převodových stupňů
Z rozsahu 4WD HI do rozsahu 4WD
LOW
Při rychlosti vozidla 0 až 5 km/h (0 až 3 mph),
se spínačem zapalování v poloze ON
(Zapnuto) nebo spuštěným motorem
posuňte řadicí páku do polohy „N“ a jednou
stiskněte tlačítko „4WD LOW“ na spínači
rozdělovací převodovky. Indikátor „4WD
LOW“ na sdruženém přístroji začne blikat
a po dokončení změny režimu bude svítit
stále.
STARTOVÁNÍ A PROVOZ
168

POZNÁMKA:
Pokud nejsou splněny podmínky/blokování
pro aktivaci režimu nebo existuje stav pro
ochranu elektromotoru rozdělovací převo-
dovky proti vysoké teplotě, bude na displeji
sdruženého přístroje blikat hlášení „For
4x4 Low Slow Below 3 mph (5 km/h) Put
Trans in “N” Press 4 Low“ (Pro režim
4x4 LOW zpomalte pod 5 km/h (3 mph),
uveďte převodovku do polohy „N“ a stiskněte
4 Low). Další informace naleznete v podka-
pitole „Displej sdruženého přístroje“ v kapi-
tole „Seznámení s přístrojovou deskou“.
Z rozsahu 4WD LOW do rozsahu 4WD
HI
Při rychlosti vozidla 0 až 5 km/h (0 až 3 mph),
se spínačem zapalování v poloze ON
(Zapnuto) nebo spuštěným motorem
posuňte řadicí páku do polohy NEUTRÁL
a jednou stiskněte tlačítko „4WD LOW“ na
spínači rozdělovací převodovky. Indikátor
„4WD LOW“ na sdruženém přístroji začne
blikat a po dokončení změny režimu zhasne.
POZNÁMKA:
• Pokud nejsou splněny podmínky/blokování
pro aktivaci režimu nebo existuje stav pro
ochranu elektromotoru rozdělovací převo-
dovky proti vysoké teplotě, bude na displeji
sdruženého přístroje blikat hlášení „For
4x4 High Slow Below 3 mph (5 km/h) Put
Trans in N push 4 Low“ (Pro režim 4x4 HI
zpomalte pod 5 km/h (3 mph), uveďte pře-
vodovku do polohy „N“ a stiskněte 4 Low).
Další informace naleznete v podkapitole
„Displej sdruženého přístroje“ v kapitole
„Seznámení s přístrojovou deskou“.• Aktivace nebo deaktivace režimu 4WD
LOW je možná pouze při úplném zastavení
vozidla, ovšem mohou nastat problémy
v důsledku nesprávného vzájemného
nastavení stykových zubů spojky. Může být
nutné provést několik pokusů, než dojde ke
správnému vzájemnému nastavení zubů
spojky a úspěšné aktivaci funkce. Upřed-
nostňovaná rychlost vozidla při aktivaci
funkce je 0 až 5 km/h (0 až 3 mph). Pokud
se vozidlo pohybuje rychlostí vyšší než
5 km/h (3 mph), rozdělovací převodovka
změnu režimu neumožní.
Přeřazení na NEUTRÁL (N)
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací pře-
vodovkou v poloze NEUTRÁL (N) bez před-
chozího řádného zatažení parkovací brzdy,
hrozí nebezpečí zranění nebo usmrcení vás
nebo jiných osob. V poloze NEUTRÁL (N) se
uvolní přední i zadní hnací hřídel z hnacího
ústrojí a umožní rozjetí vozidla, i když je
převodovka v poloze PARKOVÁNÍ. Parko-
vací brzda by měla být zatažena vždy, když
řidič není ve vozidle.
Spínač rozdělovací převodovky
169

1. Zcela zastavte vozidlo, přičemž nechte
běžet motor.
2. Sešlápněte a přidržte brzdový pedál.
3. Nastavte převodovku do polohy
NEUTRÁL.
4. Je-li vozidlo vybaveno vzduchovým
odpružením Quadra-Lift, zkontrolujte,
zda je vozidlo nastaveno na normální
světlou výšku podvozku.
5. Pomocí kuličkového pera nebo podob-
ného předmětu stiskněte a podržte
zapuštěné tlačítko NEUTRAL (N) rozdě-
lovací převodovky (umístěné u spínače
volby) po dobu čtyř sekund. Kontrolka
symbolu NEUTRAL (N) bude blikat a indi-
kovat tím, že probíhá řazení. Tato kon-
trolka přestane blikat (bude svítit), jak-
mile bude řazení do polohy NEUTRÁL
(N) dokončeno. Na displeji sdruženého
přístroje se zobrazí hlášení „NEUTRAL“
(Neutrál). Další informace naleznete
v podkapitole „Displej sdruženého pří-
stroje“ v kapitole „Seznámení s přístrojo-
vou deskou“.6. Jakmile bude řazení dokončeno a kon-
trolka NEUTRAL (N) zůstane svítit, uvol-
něte tlačítko NEUTRAL (N).
7. Posuňte řadicí páku do polohy
ZPÁTEČKA.
8. Uvolněte brzdový pedál na pět sekund
a ujistěte se, že se vozidlo nepohybuje.
9. Sešlápněte a přidržte brzdový pedál.
Zařaďte převodovku zpět do polohy
NEUTRÁL.10. Pevně zatáhněte parkovací brzdu.
11. S převodovkou a rozdělovací převodov-
kou v poloze NEUTRÁL stiskněte
a podržte tlačítko ENGINE START/
STOP (Startování/zastavení motoru),
dokud se motor nevypne.
12. Umístěte volič převodového stupně do
polohy PARKOVÁNÍ. Uvolněte brzdový
pedál.
13. Dvojitým stisknutím tlačítka ENGINE
START/STOP (Startování/zastavení
motoru) (bez sešlápnutí brzdového
pedálu) přepněte zapalování do režimu
OFF (Vypnuto).
14. Uvolněte parkovací brzdu jen tehdy,
když je vozidlo bezpečně připojené
k tažnému vozidlu.
Spínač polohy NEUTRÁL (N)
STARTOVÁNÍ A PROVOZ
170

POZNÁMKA:
Pokud nejsou splněny podmínky/blokování
pro aktivaci režimu, bude na displeji
sdruženého přístroje blikat hlášení „To Tow
Vehicle Safely, Read Neutral Shift Proce-
dure in Owner’s Manual“ (Pro zajištění bez-
pečného tažení vozidla si přečtěte postup
řazení do polohy Neutrál v Uživatelské pří-
ručce). Další informace naleznete v podka-
pitole „Displej sdruženého přístroje“ v kapi-
tole „Seznámení s přístrojovou deskou“.
Řazení z polohy NEUTRÁL (N)
Následující postup použijte k přípravě
vašeho vozidla na běžné používání.
1. Zcela zastavte vozidlo.
2. Pevně zatáhněte parkovací brzdu.
3. Spusťte motor.
4. Sešlápněte a přidržte brzdový pedál.
5. Nastavte převodovku do polohy
NEUTRÁL.6. Pomocí kuličkového pera nebo podob-
ného předmětu stiskněte a podržte
zapuštěné tlačítko NEUTRÁL (N) rozdě-
lovací převodovky (umístěné u spínače
volby) po dobu jedné sekundy.
7. Jakmile zhasne kontrolka NEUTRÁL (N),
uvolněte tlačítko NEUTRÁL (N).
8. Po uvolnění tlačítka NEUTRÁL (N) pře-
řadí rozdělovací převodovka do polohy
indikované spínačem volby.
Systém Quadra-Drive II – pokud je
součástí výbavy
Volitelný systém Quadra-Drive II je vybaven
dvěma spojkami pro přenos točivého momentu.
Tyto spojky zahrnují zadní nápravu s elektro-
nickým diferenciálem s omezeným prokluzem
(ELSD) a rozdělovací převodovku Quadra-
Trac II. Volitelná náprava ELSD je plně automa-
tická a nevyžaduje k činnosti žádný vstup
řidiče. Za normálních jízdních podmínek fun-
guje tato jednotka jako standardní náprava
a rovnoměrně rozděluje točivý moment mezi
levé a pravé kolo. Pokud dojde k rozdílu trakce
mezi levým a pravým kolem, bude spojka dete-
kovat rozdíl v rychlosti. Jakmile se jedno z kol
začne otáčet rychleji než druhé, bude točivý
moment automaticky přenesen z kola, které má
menší přilnavost, na kolo, které přilnavost má.
Ačkoli se rozdělovací převodovka a spojka
nápravy liší z hlediska konstrukčního prove-
dení, jejich funkce je podobná. Pro řazení
tohoto systému postupujte podle informací
o řazení rozdělovací převodovky Quadra-
Trac II, které jsou uvedené před touto podkapi-
tolou.
Spínač polohy NEUTRÁL (N)
171

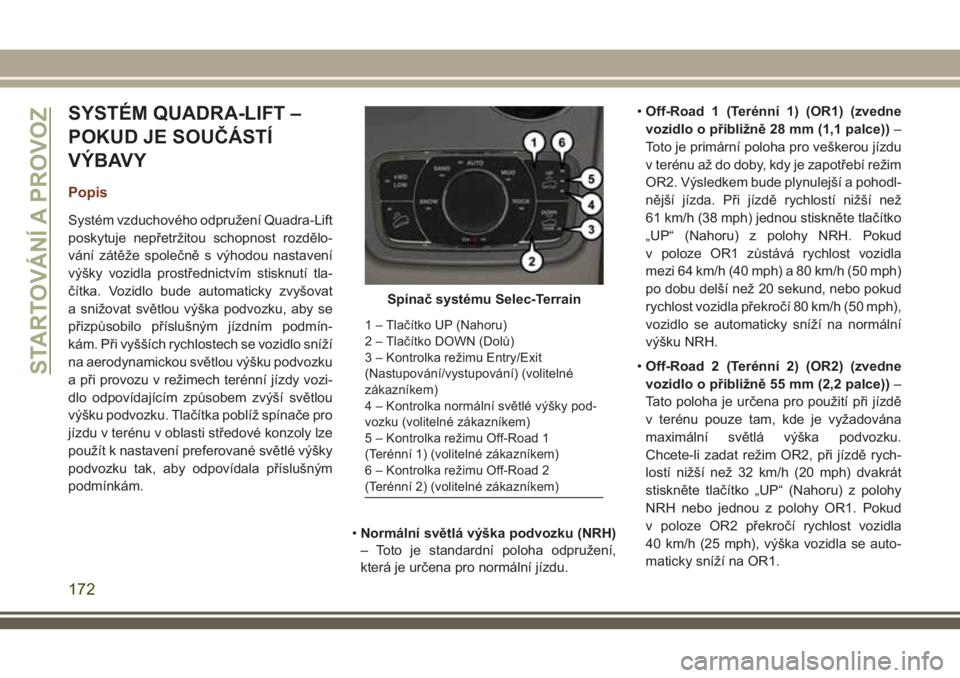

SYSTÉM QUADRA-LIFT –
POKUD JE SOUČÁSTÍ
VÝBAVY
Popis
Systém vzduchového odpružení Quadra-Lift
poskytuje nepřetržitou schopnost rozdělo-
vání zátěže společně s výhodou nastavení
výšky vozidla prostřednictvím stisknutí tla-
čítka. Vozidlo bude automaticky zvyšovat
a snižovat světlou výška podvozku, aby se
přizpůsobilo příslušným jízdním podmín-
kám. Při vyšších rychlostech se vozidlo sníží
na aerodynamickou světlou výšku podvozku
a při provozu v režimech terénní jízdy vozi-
dlo odpovídajícím způsobem zvýší světlou
výšku podvozku. Tlačítka poblíž spínače pro
jízdu v terénu v oblasti středové konzoly lze
použít k nastavení preferované světlé výšky
podvozku tak, aby odpovídala příslušným
podmínkám.
•Normální světlá výška podvozku (NRH)
– Toto je standardní poloha odpružení,
která je určena pro normální jízdu.•Off-Road 1 (Terénní 1) (OR1) (zvedne
vozidlo o přibližně 28 mm (1,1 palce))–
Toto je primární poloha pro veškerou jízdu
v terénu až do doby, kdy je zapotřebí režim
OR2. Výsledkem bude plynulejší a pohodl-
nější jízda. Při jízdě rychlostí nižší než
61 km/h (38 mph) jednou stiskněte tlačítko
„UP“ (Nahoru) z polohy NRH. Pokud
v poloze OR1 zůstává rychlost vozidla
mezi 64 km/h (40 mph) a 80 km/h (50 mph)
po dobu delší než 20 sekund, nebo pokud
rychlost vozidla překročí 80 km/h (50 mph),
vozidlo se automaticky sníží na normální
výšku NRH.
•Off-Road 2 (Terénní 2) (OR2) (zvedne
vozidlo o přibližně 55 mm (2,2 palce))–
Tato poloha je určena pro použití při jízdě
v terénu pouze tam, kde je vyžadována
maximální světlá výška podvozku.
Chcete-li zadat režim OR2, při jízdě rych-
lostí nižší než 32 km/h (20 mph) dvakrát
stiskněte tlačítko „UP“ (Nahoru) z polohy
NRH nebo jednou z polohy OR1. Pokud
v poloze OR2 překročí rychlost vozidla
40 km/h (25 mph), výška vozidla se auto-
maticky sníží na OR1.
Spínač systému Selec-Terrain
1 – Tlačítko UP (Nahoru)
2 – Tlačítko DOWN (Dolů)
3 – Kontrolka režimu Entry/Exit
(Nastupování/vystupování) (volitelné
zákazníkem)
4 – Kontrolka normální světlé výšky pod-
vozku (volitelné zákazníkem)
5 – Kontrolka režimu Off-Road 1
(Terénní 1) (volitelné zákazníkem)
6 – Kontrolka režimu Off-Road 2
(Terénní 2) (volitelné zákazníkem)
STARTOVÁNÍ A PROVOZ
172

•Režim Aero (Aerodynamický) (sníží
vozidlo o přibližně 15 mm (0,6 palce))–
Tato poloha zlepšuje aerodynamické vlast-
nosti prostřednictvím snížení vozidla. Vozi-
dlo automaticky přejde do režimu Aero
(Aerodynamický), pokud rychlost vozidla
zůstává mezi 83 km/h (52 mph) a 90 km/h
(56 mph) po dobu delší než 20 sekund,
nebo pokud rychlost vozidla překročí
90 km/h (56 mph). Vozidlo se vrátí z režimu
Aero (Aerodynamický) na normální výšku
NRH, pokud rychlost vozidla zůstává mezi
32 km/h (20 mph) a 40 km/h (25 mph) po
dobu delší než 20 sekund, nebo pokud
rychlost vozidla klesne pod 32 km/h
(20 mph). Pokud je vozidlo v režimu
„SPORT“ (Sportovní), přejde vozidlo do
režimu Aero (Aerodynamický) bez ohledu
na rychlost vozidla.
•
Režim Entry/Exit (Nastupování/
vystupování) (sníží vozidlo o přibližně
40 mm (1,6 palce))
–Tato poloha sníží vozidlo
za účelem snadnějšího nastupování a vystu-
pování cestujících a rovněž sníží zadní část
vozidla pro snadnější nakládání a vykládání
nákladu. Chcete-li zadat režim Entry/Exit
(Nastupování/vystupování), při jízdě rychlostínižší než 40 km/h (25 mph) jednou stiskněte
tlačítko „DOWN“ (Dolů) z polohy NRH. Jak-
mile rychlost vozidla klesne pod 24 km/h
(15 mph), začne se výška vozidla snižovat.
Pokud zůstává rychlost vozidla mezi 24 km/h
(15 mph) a 40 km/h (25 mph) po dobu delší
než 60 sekund, nebo pokud rychlost vozidla
překročí 40 km/h (25 mph), bude změna na
režim Entry/Exit (Nastupování/vystupování)
zrušena. Chcete-li režim Entry/Exit
(Nastupování/vystupování) ukončit, při
zapnutém režimu Entry/Exit (Nastupování/
vystupování) jednou stiskněte tlačítko „Up“
(Nahoru) nebo jeďte s vozidlem rychlostí
vyšší než 24 km/h (15 mph).
POZNÁMKA:
Automatické snížení vozidla do režimu
Entry/Exit (Nastupování/vystupování) lze
aktivovat prostřednictvím rádia s dotykovou
obrazovkou Uconnect. Je-li tato funkce akti-
vována, vozidlo se sníží pouze v případě, že
je volič převodového stupně v poloze PAR-
KOVÁNÍ, spínač pro jízdu v terénu je
v poloze AUTO, rozdělovací převodovka je
v poloze AUTO, a úroveň vozidla musí být
buď v režimu Normal (Normální) nebo
v režimu Aero (Aerodynamický). Vozidlo seautomaticky nesníží, pokud je úroveň vzdu-
chového odpružení v režimu Off Rd 2
(Terénní 2) nebo Off Rd 1 (Terénní 1). Pokud
je vozidlo vybaveno zabezpečovacím modu-
lem proti vniknutí a krádeži (ITM), bude
snižování vozidla potlačeno, pokud dojde
k vypnutí zapalování a otevření dveří, aby se
předešlo spuštění alarmu.
Spínač systému Selec-Terrain bude auto-
maticky měnit vozidlo na správnou výšku
založenou na poloze spínače systému
Selec-Terrain. Výška může být změněna
z výchozího nastavení systému Selec-
Terrain prostřednictvím normálního použí-
vání tlačítek vzduchového odpružení. Viz
„Systém Selec-Terrain“ v kapitole „Starto-
vání a provoz“, kde jsou uvedeny podrob-
nější informace.
U všech změn systém vyžaduje, aby běžel
motor. Při snižování vozidla musí být
zavřeny všechny dveře včetně výklopných
zadních dveří. Pokud dojde k otevření něk-
terých dveří kdykoli během snižování vozi-
dla, nebude změna dokončena, dokud nedo-
jde k jejich zavření.
173

Systém vzduchového odpružení Quadra-Lift
používá schéma zvedání a spouštění, které
trvale zabraňuje světlometům, aby
nesprávně oslňovaly protijedoucí vozidla.
Při zvedání vozidla se nejprve posune
nahoru zadní část vozidla a potom přední
část. Při spouštění vozidla se nejprve
posune dolů přední část a potom zadní část.
Po vypnutí motoru může být zaznamenáno,
že systém vzduchového odpružení ještě
krátce pracuje, což je normální. Systém kori-
guje polohu vozidla za účelem zajištění jeho
správného vzhledu.
Za účelem pomoci při výměně rezervního
kola má systém vzduchového odpružení
Quadra-Lift funkci, která umožňuje deaktivo-
vat automatické vyrovnávání vozidla. Další
informace naleznete v podkapitole „Nasta-
vení systému Uconnect“ v kapitole „Multimé-
dia“.
Další informace viz podkapitola „Doporučení
pro jízdu“ v kapitole „Startování a provoz“
v uživatelské příručce.POZNÁMKA:
Pokud je vozidlo vybaveno rádiem s dotyko-
vou obrazovkou, musí být veškeré
aktivování/deaktivování funkcí vzducho-
vého odpružení prováděno prostřednictvím
rádia. Další informace naleznete v podkapi-
tole „Nastavení systému Uconnect“ v kapi-
tole „Multimédia“.
UPOZORNĚNÍ!
Systém pneumatického odpružení
využívá k provozu systému množství
vzduchu pod vysokým tlakem. Aby nedo-
šlo k úrazu nebo poškození systému,
obraťte se na autorizovaného dealera,
který opravu provede.
Režimy vzduchového odpružení
Systém vzduchového odpružení má více
režimů sloužících k ochraně systému
v mimořádných situacích:Režim Tire/Jack (Pneumatika/zvedák)
Za účelem pomoci při výměně náhradního
kola má systém vzduchového odpružení
funkci, která umožňuje deaktivovat automa-
tické vyrovnávání vozidla. Další informace
naleznete v podkapitole „Nastavení systému
Uconnect“ v kapitole „Multimédia“.
POZNÁMKA:
Tento režim je určen pro aktivování při běží-
cím motoru.
Auto Entry/Exit Mode (Režim Automa-
tické nastupování/vystupování)
Na pomoc při nastupování a vystupování
z vozidla má systém pneumatického
odpružení funkci, která automaticky sníží
vozidlo na světlou výšku podvozku pro
nastupování/vystupování. Další informace
naleznete v podkapitole „Nastavení systému
Uconnect“ v kapitole „Multimédia“.
POZNÁMKA:
Tento režim je určen pro aktivování při běží-
cím motoru.
STARTOVÁNÍ A PROVOZ
174
