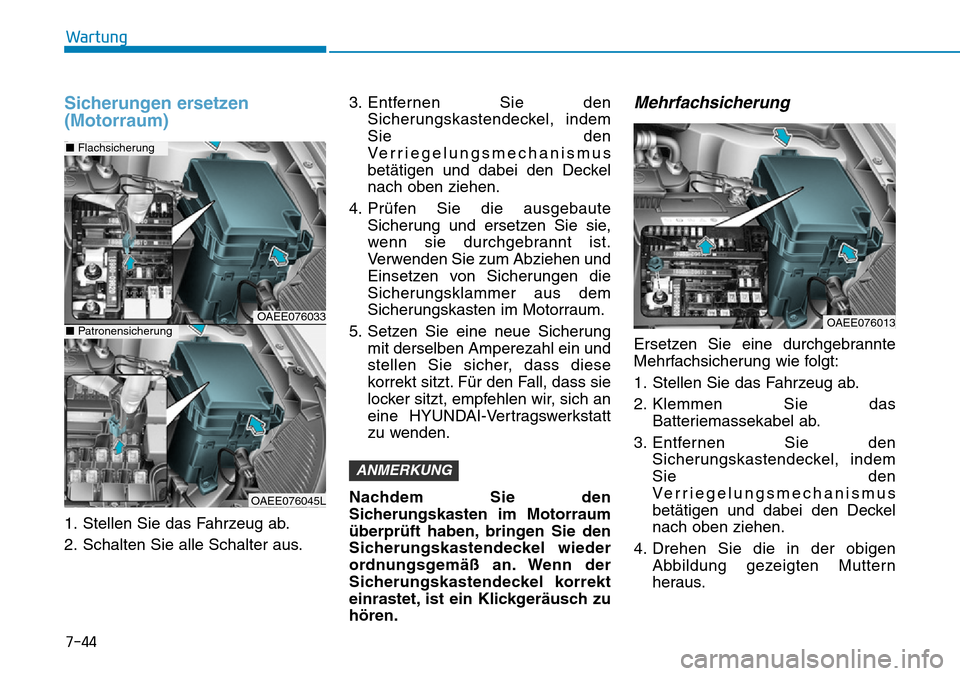

Sicherungen ersetzen
(Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.3. Entfernen Sie den
Sicherungskastendeckel, indem
Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.
Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Stellen Sie das Fahrzeug ab.
2. Klemmen Sie das Batteriemassekabel ab.
3. Entfernen Sie den Sicherungskastendeckel, indem
Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Drehen Sie die in der obigen Abbildung gezeigten Muttern
heraus.
ANMERKUNG
OAEE076033
OAEE076045L
■Flachsicherung
■PatronensicherungOAEE076013

7-45
7
Wartung
5. Ersetzen Sie die durchgebrannteSicherung durch eine Sicherung
mit derselben Amperezahl.
6. Der Einbau erfolgt in der umgekehrten Reihenfolge des
Ausbaus.
Informationen
Für den Fall, dass die
Mehrfachsicherung durchgebrannt
ist, wenden sich an eine HYUNDAI-
Vertragswerkstatt.
Beschreibung der Sicherungs-
und Relaiskästen
Sicherungskasten imFahrzeuginnenraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
Informationen
Möglicherweise treffen nicht alle
Beschreibungen hinsichtlich der
Sicherungskästen in diesem
Handbuch auf Ihr Fahrzeug zu. Die
Informationen sind zum Zeitpunkt
der Drucklegung auf dem aktuellen
Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.
i
i
OAEE076014

7-46
Wartung
OAEE076047L

7-47
7
Wartung

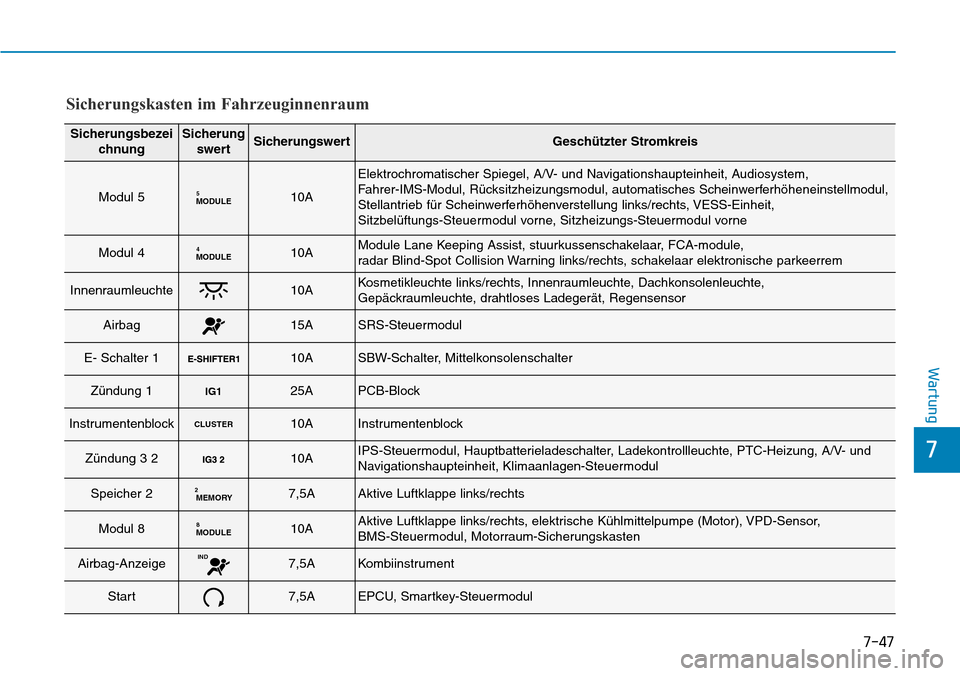

Sicherungskasten im Fahrzeuginnenraum
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Modul 5MODULE510A
Elektrochromatischer Spiegel, A/V- und Navigationshaupteinheit, Audiosystem,
Fahrer-IMS-Modul, Rücksitzheizungsmodul, automatisches Scheinwerferhöheneinstellmodul,
Stellantrieb für Scheinwerferhöhenverstellung links/rechts, VESS-Einheit,
Sitzbelüftungs-Steuermodul vorne, Sitzheizungs-Steuermodul vorne
Modul 4MODULE410AModule Lane Keeping Assist, stuurkussenschakelaar, FCA-module,
radar Blind-Spot Collision Warning links/rechts, schakelaar elektronische parkeerrem
Innenraumleuchte10AKosmetikleuchte links/rechts, Innenraumleuchte, Dachkonsolenleuchte,
Gepäckraumleuchte, drahtloses Ladegerät, Regensensor
Airbag15ASRS-Steuermodul
E- Schalter 110ASBW-Schalter, Mittelkonsolenschalter
Zündung 1IG125APCB-Block
InstrumentenblockCLUSTER10AInstrumentenblock
Zündung 3 210AIPS-Steuermodul, Hauptbatterieladeschalter, Ladekontrollleuchte, PTC-Heizung, A/V- und
Navigationshaupteinheit, Klimaanlagen-Steuermodul
Speicher 2MEMORY27,5AAktive Luftklappe links/rechts
Modul 8MODULE810AAktive Luftklappe links/rechts, elektrische Kühlmittelpumpe (Motor), VPD-Sensor,
BMS-Steuermodul, Motorraum-Sicherungskasten
Airbag-AnzeigeIND7,5AKombiinstrument
Start7,5AEPCU, Smartkey-Steuermodul

7-48
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Modul 2MODULE210AMotorraum-Sicherungskasten, drahtloses Ladegerät, SBW (Shift-by-Wire)-Schalter, BCM,
USB-Ladesteckverbinder, Smartkey-Steuermodul, Audiosystem, A/V- und
Navigationshaupteinheit, elektrisch verstellbarer Außenspiegel, AMP
Startknopf 337,5ASmartkey-Steuermodul
Speicher 1MEMORY110AKombiinstrument, Fahrer-IMS-Modul, BCM, Klimaanlagen-Steuermodul,
Autolicht- und Fotosensor, Fahrertürmodul, Beifahrertürmodul,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel)
MultimediaMULTI
MEDIA10AAudiosystem, A/V- und Navigationshaupteinheit
Zündung 3 310ACCM-Einheit
Zündung 3 110AICM-Relaiskasten
Elektrische
Servolenkung 117,5AEPS-Einheit
Heckklappe10AHeckklappenrelais, Hauptbatterieladeschalter,
Ver-/Entriegelungsstellantrieb für Schnellladegerät-Steckerklappe (außer Europa),
Ver-/Entriegelungsstellantrieb für Ladegerät-Steckerklappe (Europa)
Startknopf 1115ASmartkey-Steuermodul
Modul 7MODULE77,5AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul, Rücksitzheizungsmodul
Lenkradheizung15ABCM
Schiebedach20ASchiebedachmotor
Sicherungskasten im Fahrzeuginnenraum

7-49
7
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Fensterheber rechtsRH25AFensterheberrelais (rechts), Beifahrer-Fensterheberschalter, Fahrer-Sicherheitsfensterheber
Fensterheber linksLH25AFensterheberrelais (links), Fahrer-Fensterheberschalter, Fensterheber-Sicherheitsmodul
Beifahrerseite
Startknopf 227,5AWegfahrsperrenmodul, Smartkey-Steuermodul, Start/Stopp-Tastenschalter
BremsschalterBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul
OBC10AOBC (On-Board-Ladegerät)
Klimaanlage7,5AIonisierer, Klimaanlagen-Steuermodul, elektrischer Klimakompressor, Motorraum-
Sicherungskasten
Waschanlage15AMultifunktionsschalter
Sitzheizung hintenRR25ARücksitzheizungsmodul
Ladegerät10ACCM-Einheit (für Europa), Kontrollleuchte für Stecker des normalen Ladegeräts,
ICM-Relaiskasten (Ver-/Entriegelungsrelais für Stecker des Ladegeräts)
Elektrisch
verstellbarer Sitz FahrerseiteDRV30AManueller Sitzverstellschalter Fahrerseite, Fahrer-IMS-Modul
AMPAMP30AAMP
Modul 1MODULE110AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite, Datenübertragungsstecker, FCA-Einheit
Türverriegelung20ATürver-/Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais),
Smartkey-Außengriff Fahrer-/Beifahrerseite, Fahrer-/Beifahrertürmodul
Sicherungskasten im Fahrzeuginnenraum

7-50
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Wischer vorne 2FRT210AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Modul 6MODULE67,5ABCM, Smartkey-Steuermodul
Sitzheizung vorneFRT25AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul
Spiegelheizung10AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite, Klimaanlagen-Steuermodul
Heckscheibenheiz ung25AHeckscheibenheizung (+) (oben)
Wischer vorne 1FRT130AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Sicherungskasten im Fahrzeuginnenraum

7-51
7
Wartung
Sicherungskasten imMotorraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
