2018 Hyundai Ioniq Electric Betriebsanleitung

7-76
Wartung
Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln SieLeichtmetallfelgen nicht mit
aggressiven Reinigungsmitteln,
Polituren, Lösungsmitteln oder
Drahtbürsten.
• Reinigen Sie die Felgen ausschließlich im abgekühlten
Zustand.
• Verwenden Sie ausschließlich milde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach. Achten Sie auch
darauf, dass Sie die Felgen nach
Fahrten mit Streusalzeinfluss
reinigen, damit sie nicht
korrodieren.
• Vermeiden Sie das Reinigen der Felgen mit
Hochgeschwindigkeitsbürsten
in Waschanlagen.
• Verwenden Sie keine ätzenden bzw. alkalischen
Reinigungsmittel.
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
HYUNDAI produziert Fahrzeuge von
höchster Qualität und setzt dabei
fortschrittlichste Design- und
Konstruktionstechniken zum Schutz
vor Korrosion ein. Damit ist die Arbeit
jedoch noch nicht getan. Damit Ihr
Fahrzeug möglichst lange gegen
Korrosion geschützt bleibt, müssen
auch Sie als Halter mitwirken.
Häufige Ursachen für Korrosion
Dies sind die häufigsten Ursachen
für Fahrzeugkorrosion :
• Ansammlungen von Streusalz,Schmutz und Feuchtigkeit unter
dem Fahrzeug.
• Durchdringung von Lack- oder Schutzschichten durch
Steinschlag, Abschürfungen oder
kleinere Kratzer und Beulen, durch
die das ungeschützte Metall
Korrosion ausgesetzt ist.
Umgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben,
in der Ihr Fahrzeug andauernd
korrosiven Einflüssen ausgesetzt ist,
spielt der Korrosionsschutz eine
besonders wichtige Rolle. Besonders
korrosionsfördernd sind Streusalz,
Bindemittel, Seeluft und industrielle
Verschmutzungen.
ANMERKUNG

7-77
7
Wartung

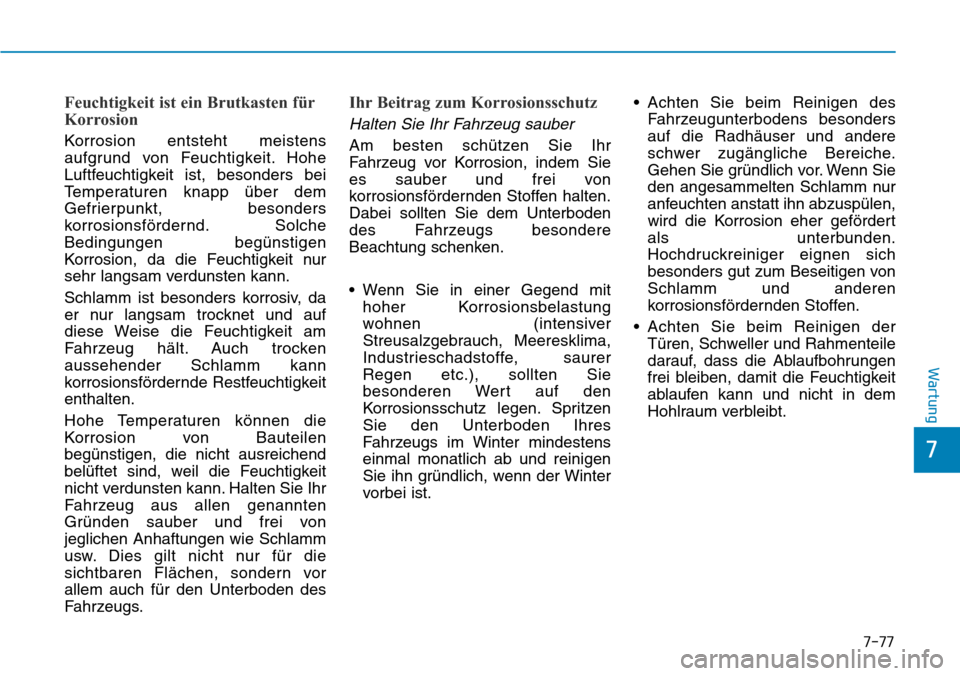

Feuchtigkeit ist ein Brutkasten für
Korrosion
Korrosion entsteht meistens
aufgrund von Feuchtigkeit. Hohe
Luftfeuchtigkeit ist, besonders bei
Temperaturen knapp über dem
Gefrierpunkt, besonders
korrosionsfördernd. Solche
Bedingungen begünstigen
Korrosion, da die Feuchtigkeit nur
sehr langsam verdunsten kann.
Schlamm ist besonders korrosiv, da
er nur langsam trocknet und auf
diese Weise die Feuchtigkeit am
Fahrzeug hält. Auch trocken
aussehender Schlamm kann
korrosionsfördernde Restfeuchtigkeit
enthalten.
Hohe Temperaturen können die
Korrosion von Bauteilen
begünstigen, die nicht ausreichend
belüftet sind, weil die Feuchtigkeit
nicht verdunsten kann. Halten Sie Ihr
Fahrzeug aus allen genannten
Gründen sauber und frei von
jeglichen Anhaftungen wie Schlamm
usw. Dies gilt nicht nur für die
sichtbaren Flächen, sondern vor
allem auch für den Unterboden des
Fahrzeugs.
Ihr Beitrag zum Korrosionsschutz
Halten Sie Ihr Fahrzeug sauber
Am besten schützen Sie Ihr
Fahrzeug vor Korrosion, indem Sie
es sauber und frei von
korrosionsfördernden Stoffen halten.
Dabei sollten Sie dem Unterboden
des Fahrzeugs besondere
Beachtung schenken.
• Wenn Sie in einer Gegend mithoher Korrosionsbelastung
wohnen (intensiver
Streusalzgebrauch, Meeresklima,
Industrieschadstoffe, saurer
Regen etc.), sollten Sie
besonderen Wert auf den
Korrosionsschutz legen. Spritzen
Sie den Unterboden Ihres
Fahrzeugs im Winter mindestens
einmal monatlich ab und reinigen
Sie ihn gründlich, wenn der Winter
vorbei ist. • Achten Sie beim Reinigen des
Fahrzeugunterbodens besonders
auf die Radhäuser und andere
schwer zugängliche Bereiche.
Gehen Sie gründlich vor. Wenn Sie
den angesammelten Schlamm nur
anfeuchten anstatt ihn abzuspülen,
wird die Korrosion eher gefördert
als unterbunden.
Hochdruckreiniger eignen sich
besonders gut zum Beseitigen von
Schlamm und anderen
korrosionsfördernden Stoffen.
• Achten Sie beim Reinigen der Türen, Schweller und Rahmenteile
darauf, dass die Ablaufbohrungen
frei bleiben, damit die Feuchtigkeit
ablaufen kann und nicht in dem
Hohlraum verbleibt.

7-78
Wartung

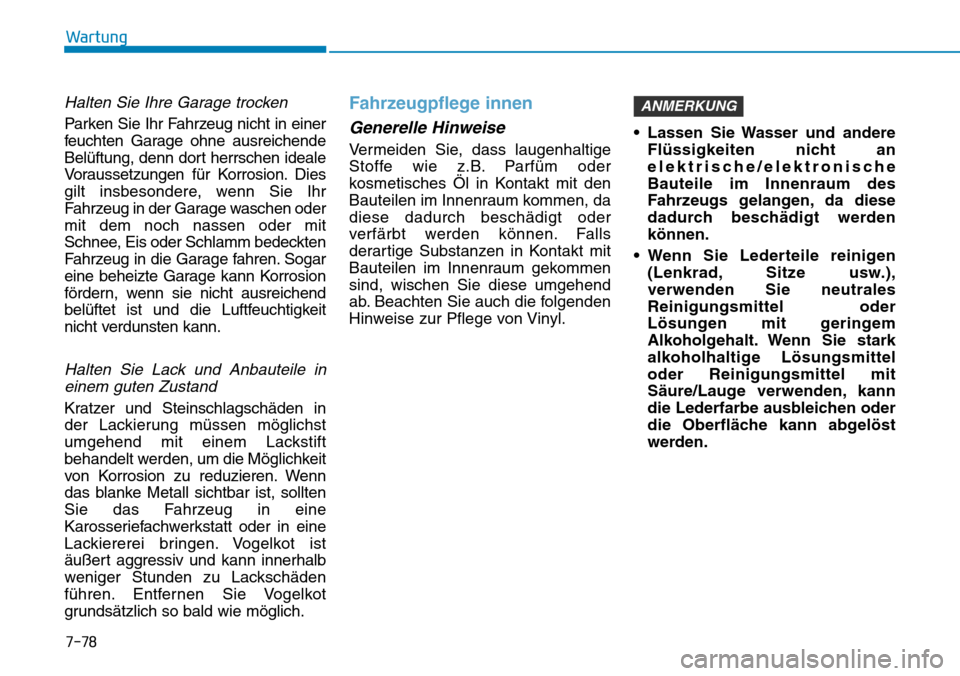

Halten Sie Ihre Garage trocken
Parken Sie Ihr Fahrzeug nicht in einer
feuchten Garage ohne ausreichende
Belüftung, denn dort herrschen ideale
Voraussetzungen für Korrosion. Dies
gilt insbesondere, wenn Sie Ihr
Fahrzeug in der Garage waschen oder
mit dem noch nassen oder mit
Schnee, Eis oder Schlamm bedeckten
Fahrzeug in die Garage fahren. Sogar
eine beheizte Garage kann Korrosion
fördern, wenn sie nicht ausreichend
belüftet ist und die Luftfeuchtigkeit
nicht verdunsten kann.
Halten Sie Lack und Anbauteile ineinem guten Zustand
Kratzer und Steinschlagschäden in
der Lackierung müssen möglichst
umgehend mit einem Lackstift
behandelt werden, um die Möglichkeit
von Korrosion zu reduzieren. Wenn
das blanke Metall sichtbar ist, sollten
Sie das Fahrzeug in eine
Karosseriefachwerkstatt oder in eine
Lackiererei bringen. Vogelkot ist
äußert aggressiv und kann innerhalb
weniger Stunden zu Lackschäden
führen. Entfernen Sie Vogelkot
grundsätzlich so bald wie möglich.
Fahrzeugpflege innen
Generelle Hinweise
Vermeiden Sie, dass laugenhaltige
Stoffe wie z.B. Parfüm oder
kosmetisches Öl in Kontakt mit den
Bauteilen im Innenraum kommen, da
diese dadurch beschädigt oder
verfärbt werden können. Falls
derartige Substanzen in Kontakt mit
Bauteilen im Innenraum gekommen
sind, wischen Sie diese umgehend
ab. Beachten Sie auch die folgenden
Hinweise zur Pflege von Vinyl. • Lassen Sie Wasser und andere
Flüssigkeiten nicht an
elektrische/elektronische
Bauteile im Innenraum des
Fahrzeugs gelangen, da diese
dadurch beschädigt werden
können.
• Wenn Sie Lederteile reinigen (Lenkrad, Sitze usw.),
verwenden Sie neutrales
Reinigungsmittel oder
Lösungen mit geringem
Alkoholgehalt. Wenn Sie stark
alkoholhaltige Lösungsmittel
oder Reinigungsmittel mit
Säure/Lauge verwenden, kann
die Lederfarbe ausbleichen oder
die Oberfläche kann abgelöst
werden.
ANMERKUNG

7-79
7
Wartung

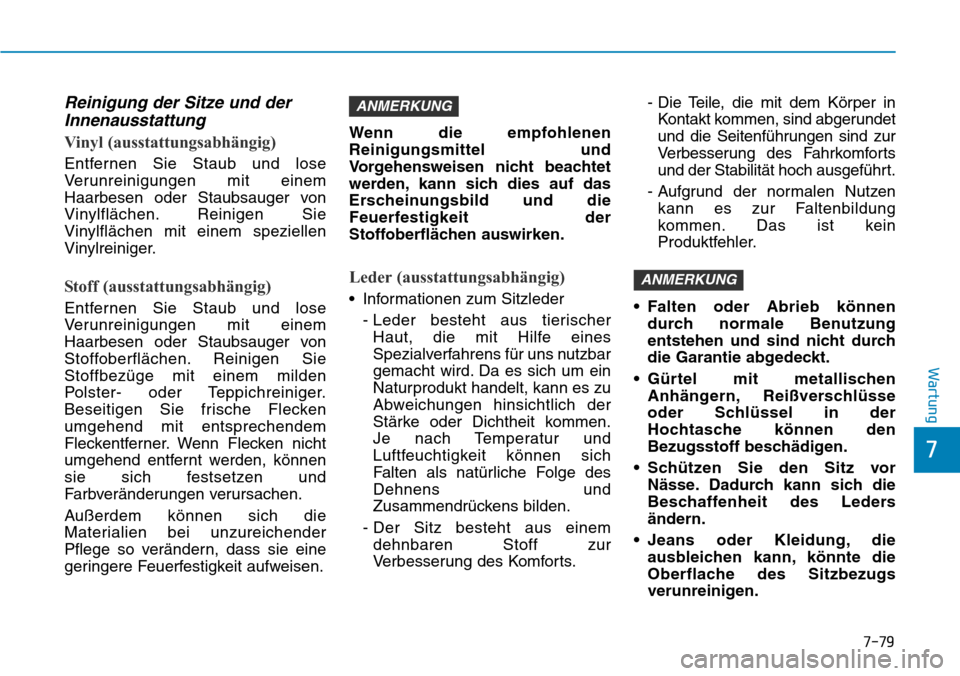

Reinigung der Sitze und derInnenausstattung
Vinyl (ausstattungsabhängig)
Entfernen Sie Staub und lose
Verunreinigungen mit einem
Haarbesen oder Staubsauger von
Vinylflächen. Reinigen Sie
Vinylflächen mit einem speziellen
Vinylreiniger.
Stoff (ausstattungsabhängig)
Entfernen Sie Staub und lose
Verunreinigungen mit einem
Haarbesen oder Staubsauger von
Stoffoberflächen. Reinigen Sie
Stoffbezüge mit einem milden
Polster- oder Teppichreiniger.
Beseitigen Sie frische Flecken
umgehend mit entsprechendem
Fleckentferner. Wenn Flecken nicht
umgehend entfernt werden, können
sie sich festsetzen und
Farbveränderungen verursachen.
Außerdem können sich die
Materialien bei unzureichender
Pflege so verändern, dass sie eine
geringere Feuerfestigkeit aufweisen. Wenn die empfohlenen
Reinigungsmittel und
Vorgehensweisen nicht beachtet
werden, kann sich dies auf das
Erscheinungsbild und die
Feuerfestigkeit der
Stoffoberflächen auswirken.
Leder (ausstattungsabhängig)
• Informationen zum Sitzleder
- Leder besteht aus tierischerHaut, die mit Hilfe eines
Spezialverfahrens für uns nutzbar
gemacht wird. Da es sich um ein
Naturprodukt handelt, kann es zu
Abweichungen hinsichtlich der
Stärke oder Dichtheit kommen.
Je nach Temperatur und
Luftfeuchtigkeit können sich
Falten als natürliche Folge des
Dehnens und
Zusammendrückens bilden.
- Der Sitz besteht aus einem dehnbaren Stoff zur
Verbesserung des Komforts. - Die Teile, die mit dem Körper in
Kontakt kommen, sind abgerundet
und die Seitenführungen sind zur
Verbesserung des Fahrkomforts
und der Stabilität hoch ausgeführt.
- Aufgrund der normalen Nutzen kann es zur Faltenbildung
kommen. Das ist kein
Produktfehler.
• Falten oder Abrieb können durch normale Benutzung
entstehen und sind nicht durch
die Garantie abgedeckt.
• Gürtel mit metallischen Anhängern, Reißverschlüsse
oder Schlüssel in der
Hochtasche können den
Bezugsstoff beschädigen.
• Schützen Sie den Sitz vor Nässe. Dadurch kann sich die
Beschaffenheit des Leders
ändern.
• Jeans oder Kleidung, die ausbleichen kann, könnte die
Oberflache des Sitzbezugs
verunreinigen.
ANMERKUNG
ANMERKUNG

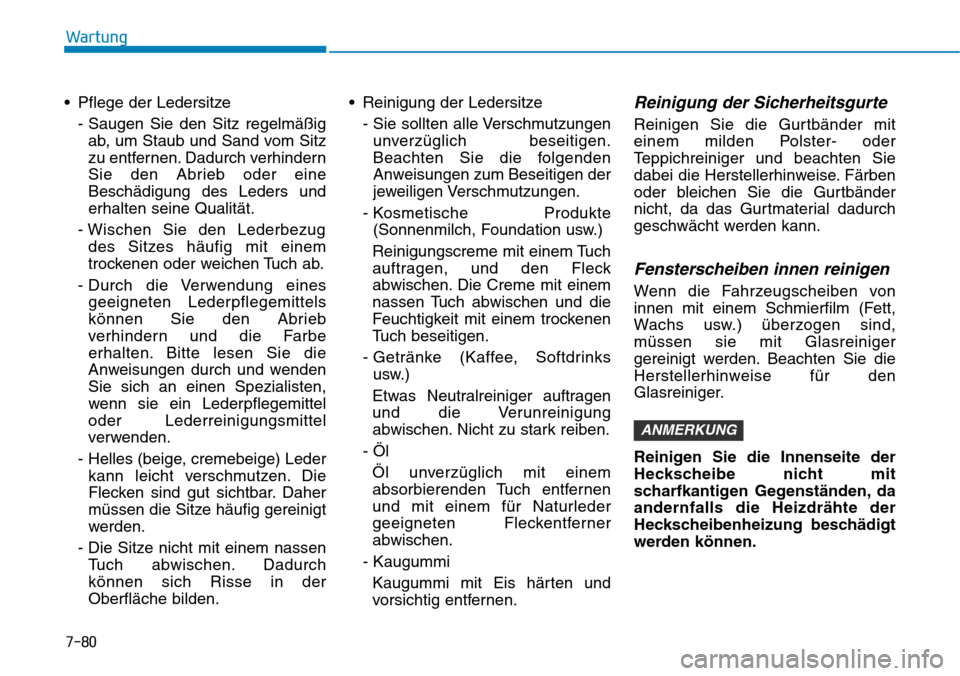

• Pflege der Ledersitze- Saugen Sie den Sitz regelmäßigab, um Staub und Sand vom Sitz
zu entfernen. Dadurch verhindern
Sie den Abrieb oder eine
Beschädigung des Leders und
erhalten seine Qualität.
- Wischen Sie den Lederbezug des Sitzes häufig mit einem
trockenen oder weichen Tuch ab.
- Durch die Verwendung eines geeigneten Lederpflegemittels
können Sie den Abrieb
verhindern und die Farbe
erhalten. Bitte lesen Sie die
Anweisungen durch und wenden
Sie sich an einen Spezialisten,
wenn sie ein Lederpflegemittel
oder Lederreinigungsmittel
verwenden.
- Helles (beige, cremebeige) Leder kann leicht verschmutzen. Die
Flecken sind gut sichtbar. Daher
müssen die Sitze häufig gereinigt
werden.
- Die Sitze nicht mit einem nassen Tuch abwischen. Dadurch
können sich Risse in der
Oberfläche bilden. • Reinigung der Ledersitze
- Sie sollten alle Verschmutzungenunverzüglich beseitigen.
Beachten Sie die folgenden
Anweisungen zum Beseitigen der
jeweiligen Verschmutzungen.
- Kosmetische Produkte (Sonnenmilch, Foundation usw.)
Reinigungscreme mit einem Tuch
auftragen, und den Fleck
abwischen. Die Creme mit einem
nassen Tuch abwischen und die
Feuchtigkeit mit einem trockenen
Tuch beseitigen.
- Getränke (Kaffee, Softdrinks usw.)
Etwas Neutralreiniger auftragen
und die Verunreinigung
abwischen. Nicht zu stark reiben.
- Öl Öl unverzüglich mit einem
absorbierenden Tuch entfernen
und mit einem für Naturleder
geeigneten Fleckentferner
abwischen.
- Kaugummi Kaugummi mit Eis härten und
vorsichtig entfernen.Reinigung der Sicherheitsgurte
Reinigen Sie die Gurtbänder mit
einem milden Polster- oder
Teppichreiniger und beachten Sie
dabei die Herstellerhinweise. Färben
oder bleichen Sie die Gurtbänder
nicht, da das Gurtmaterial dadurch
geschwächt werden kann.
Fensterscheiben innen reinigen
Wenn die Fahrzeugscheiben von
innen mit einem Schmierfilm (Fett,
Wachs usw.) überzogen sind,
müssen sie mit Glasreiniger
gereinigt werden. Beachten Sie die
Herstellerhinweise für den
Glasreiniger.
Reinigen Sie die Innenseite der
Heckscheibe nicht mit
scharfkantigen Gegenständen, da
andernfalls die Heizdrähte der
Heckscheibenheizung beschädigt
werden können.
ANMERKUNG
7-80
Wartung

8
Technische Daten und Verbraucherinformationen
8
Technische Daten und Verbraucherinformationen
8
Abmessungen..........................................................8-2
Technische daten des elektrofahrzeugs ............8-2
Glühlampen .............................................................8-3
Reifen und räder ....................................................8-4
Tragfähigkeit und geschwindigkeitseignung
der reifen ................................................................8-5
Klimaanlage .............................................................8-5
Volumen und gewicht ............................................8-5
Empfohlene schmiermittel und füllmengen .......8-6
Fahrzeug-ident.-nr. (VIN) ....................................8-7
Aufkleber "Typengenehmigung"..........................8-7
Aufkleber "Reifenluftdruck/Spezifikation" .......8-8
Motornummer .........................................................8-8
Typenschild A/C-kompressor...............................8-8
Konformitätserklärung ..........................................8-9

8-2
Technische Daten und Verbraucherinformationen
ABMESSUNGEN
Positionmm
Gesamte Länge4 470 (175,9)
Gesamte Breite1 820 (71,6)
Gesamte HöheFür Europe1 450 (57,1)
Spurweite vorn1 555 (62,2)
Spurweite hinten1 564 (61,5)
Radstand2 700 (106,3)
TECHNISCHE DATEN DES ELEKTROFAHRZEUGS
OBC : On-Board-LadegerätMotor Batterie (Lithium-Ionen-Polymer)
Ladegerät (OBC)
Max. Leistung (kW)
Max. Drehmoment (Nm) Kapazität (kWh)Leistung (kW)Spannung (V)Max. Leistung (kW)
88
295 28983606,6

GLÜHLAMPEN
8-3
8
Technische Daten und Verbraucherinformationen
GlühlampeGlühlampena Wattzahl
Vo r n e Ausführung A
Scheinwerfer
Abble
H755
Fernlic HB3 60
Positionsleuchte W5W5
Blinkerleuchte PY21W21
Ausführung B Scheinwerfer
Abble
LEDLED
Fernlic HB3 60
Positionsleuchte LED LED
Blinkerleuchte LEDLED
Tagfahrlicht (DRL) LEDLED
Seitliche Blinkleuchte LEDLED
Hinten Brems-/Rücklicht
LEDLED
Blinkerleuchte PY21W21
Rücklicht LEDLED
Rückfahrscheinwerfer W16W16
Nebelscheinwerfer LEDLED
Dritte Bremsleuchte LEDLED
Kennzeichenleuchte W5W5
Innen Kartenleseleuchte
Ausführung A W10W
10
Ausführung B LED LED
Innenraumleuchte Ausführung A SOFFITTE
8
Ausführung B LED LED
Heckklappenleuchte SOFFITTE5
Gepäckraumleuchte SOFFITTE5
