2018 Hyundai Ioniq Electric Betriebsanleitung

7-4
Wartung

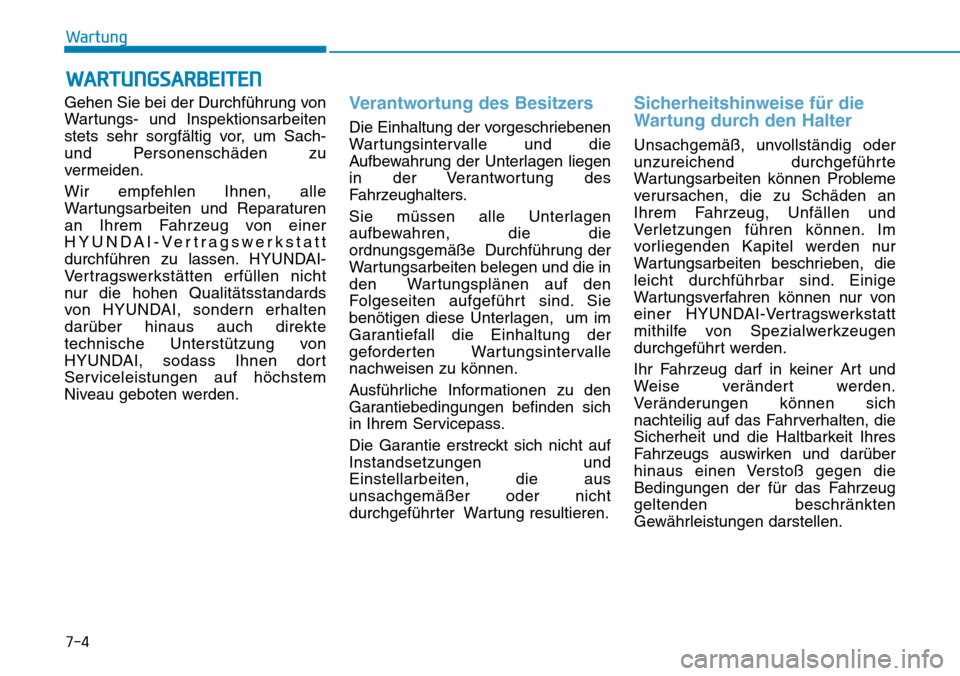

WARTUNGSARBEITEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten
stets sehr sorgfältig vor, um Sach-
und Personenschäden zu
vermeiden.
Wir empfehlen Ihnen, alle
Wartungsarbeiten und Reparaturen
an Ihrem Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
durchführen zu lassen. HYUNDAI-
Vertragswerkstätten erfüllen nicht
nur die hohen Qualitätsstandards
von HYUNDAI, sondern erhalten
darüber hinaus auch direkte
technische Unterstützung von
HYUNDAI, sodass Ihnen dort
Serviceleistungen auf höchstem
Niveau geboten werden.Verantwortung des Besitzers
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen
in der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die
ordnungsgemäße Durchführung der
Wartungsarbeiten belegen und die in
den Wartungsplänen auf den
Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können.
Ausführliche Informationen zu den
Garantiebedingungen befinden sich
in Ihrem Servicepass.
Die Garantie erstreckt sich nicht auf
Instandsetzungen und
Einstellarbeiten, die aus
unsachgemäßer oder nicht
durchgeführter Wartung resultieren.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können Probleme
verursachen, die zu Schäden an
Ihrem Fahrzeug, Unfällen und
Verletzungen führen können. Im
vorliegenden Kapitel werden nur
Wartungsarbeiten beschrieben, die
leicht durchführbar sind. Einige
Wartungsverfahren können nur von
einer HYUNDAI-Vertragswerkstatt
mithilfe von Spezialwerkzeugen
durchgeführt werden.
Ihr Fahrzeug darf in keiner Art und
Weise verändert werden.
Veränderungen können sich
nachteilig auf das Fahrverhalten, die
Sicherheit und die Haltbarkeit Ihres
Fahrzeugs auswirken und darüber
hinaus einen Verstoß gegen die
Bedingungen der für das Fahrzeug
geltenden beschränkten
Gewährleistungen darstellen.

7-5
7
Wartung

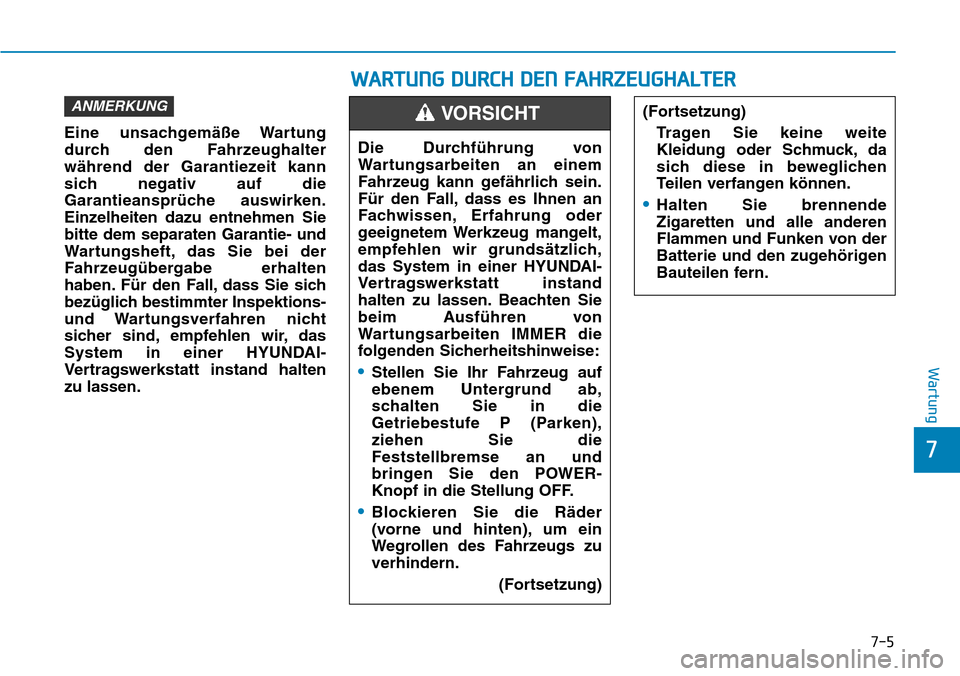

Eine unsachgemäße Wartung
durch den Fahrzeughalter
während der Garantiezeit kann
sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Sie
bitte dem separaten Garantie- und
Wartungsheft, das Sie bei der
Fahrzeugübergabe erhalten
haben. Für den Fall, dass Sie sich
bezüglich bestimmter Inspektions-
und Wartungsverfahren nicht
sicher sind, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt instand halten
zu lassen.
ANMERKUNG
Die Durchführung von
Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Für den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich,
das System in einer HYUNDAI-
Vertragswerkstatt instand
halten zu lassen. Beachten Sie
beim Ausführen von
Wartungsarbeiten IMMER die
folgenden Sicherheitshinweise:
•Stellen Sie Ihr Fahrzeug auf
ebenem Untergrund ab,
schalten Sie in die
Getriebestufe P (Parken),
ziehen Sie die
Feststellbremse an und
bringen Sie den POWER-
Knopf in die Stellung OFF.
•Blockieren Sie die Räder
(vorne und hinten), um ein
Wegrollen des Fahrzeugs zu
verhindern.(Fortsetzung)
VORSICHT(Fortsetzung)Tragen Sie keine weite
Kleidung oder Schmuck, da
sich diese in beweglichen
Teilen verfangen können.
•Halten Sie brennende
Zigaretten und alle anderen
Flammen und Funken von der
Batterie und den zugehörigen
Bauteilen fern.
WARTUNG DURCH DEN FAHRZEUGHALTER

7-6
Wartung

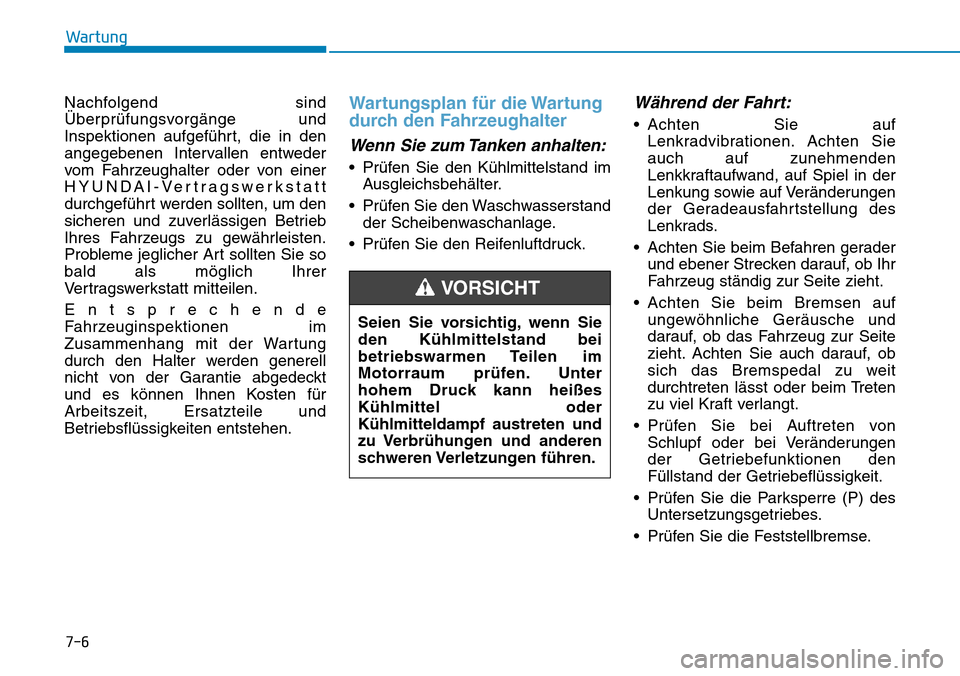

Nachfolgend sind
Überprüfungsvorgänge und
Inspektionen aufgeführt, die in den
angegebenen Intervallen entweder
vom Fahrzeughalter oder von einer
HYUNDAI-Vertragswerkstatt
durchgeführt werden sollten, um den
sicheren und zuverlässigen Betrieb
Ihres Fahrzeugs zu gewährleisten.
Probleme jeglicher Art sollten Sie so
bald als möglich Ihrer
Vertragswerkstatt mitteilen.
Entsprechende
Fahrzeuginspektionen im
Zusammenhang mit der Wartung
durch den Halter werden generell
nicht von der Garantie abgedeckt
und es können Ihnen Kosten für
Arbeitszeit, Ersatzteile und
Betriebsflüssigkeiten entstehen.
Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Tanken anhalten:
• Prüfen Sie den Kühlmittelstand im Ausgleichsbehälter.
• Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
• Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
• Achten Sie auf Lenkradvibrationen. Achten Sie
auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen
der Geradeausfahrtstellung des
Lenkrads.
• Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
• Achten Sie beim Bremsen auf ungewöhnliche Geräusche und
darauf, ob das Fahrzeug zur Seite
zieht. Achten Sie auch darauf, ob
sich das Bremspedal zu weit
durchtreten lässt oder beim Treten
zu viel Kraft verlangt.
• Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen
der Getriebefunktionen den
Füllstand der Getriebeflüssigkeit.
• Prüfen Sie die Parksperre (P) des Untersetzungsgetriebes.
• Prüfen Sie die Feststellbremse.
Seien Sie vorsichtig, wenn Sie
den Kühlmittelstand bei
betriebswarmen Teilen im
Motorraum prüfen. Unter
hohem Druck kann heißes
Kühlmittel oder
Kühlmitteldampf austreten und
zu Verbrühungen und anderen
schweren Verletzungen führen.
VORSICHT

7-7
7
Wartung

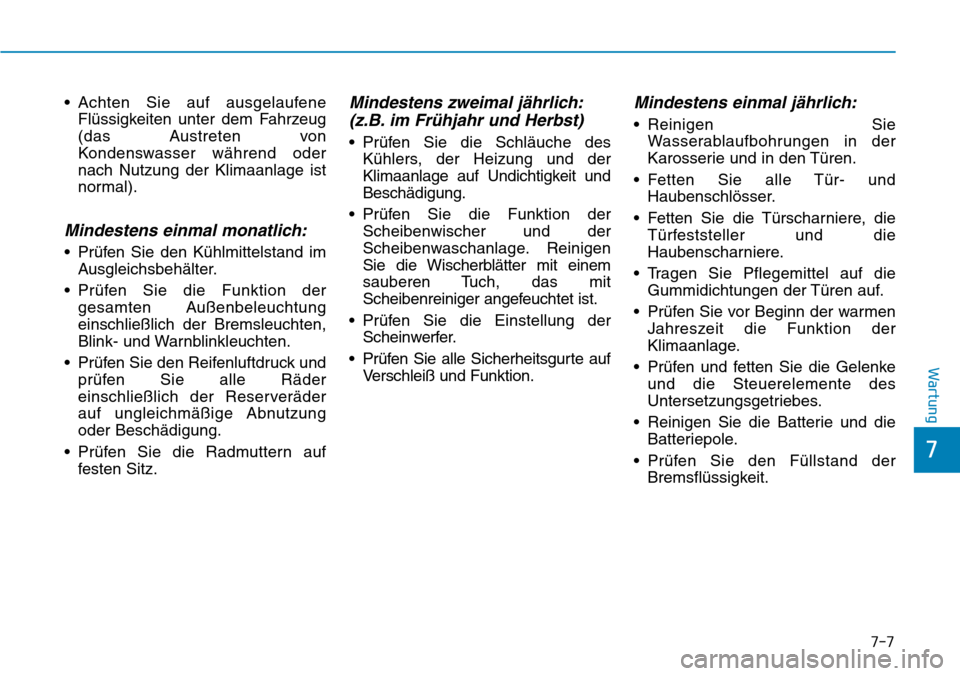

• Achten Sie auf ausgelaufeneFlüssigkeiten unter dem Fahrzeug
(das Austreten von
Kondenswasser während oder
nach Nutzung der Klimaanlage ist
normal).
Mindestens einmal monatlich:
• Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
• Prüfen Sie die Funktion der gesamten Außenbeleuchtung
einschließlich der Bremsleuchten,
Blink- und Warnblinkleuchten.
• Prüfen Sie den Reifenluftdruck und prüfen Sie alle Räder
einschließlich der Reserveräder
auf ungleichmäßige Abnutzung
oder Beschädigung.
• Prüfen Sie die Radmuttern auf festen Sitz.
Mindestens zweimal jährlich:(z.B. im Frühjahr und Herbst)
• Prüfen Sie die Schläuche des
Kühlers, der Heizung und der
Klimaanlage auf Undichtigkeit und
Beschädigung.
• Prüfen Sie die Funktion der Scheibenwischer und der
Scheibenwaschanlage. Reinigen
Sie die Wischerblätter mit einem
sauberen Tuch, das mit
Scheibenreiniger angefeuchtet ist.
• Prüfen Sie die Einstellung der Scheinwerfer.
• Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Mindestens einmal jährlich:
• Reinigen SieWasserablaufbohrungen in der
Karosserie und in den Türen.
• Fetten Sie alle Tür- und Haubenschlösser.
• Fetten Sie die Türscharniere, die Türfeststeller und die
Haubenscharniere.
• Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
• Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
• Prüfen und fetten Sie die Gelenke und die Steuerelemente des
Untersetzungsgetriebes.
• Reinigen Sie die Batterie und die Batteriepole.
• Prüfen Sie den Füllstand der Bremsflüssigkeit.

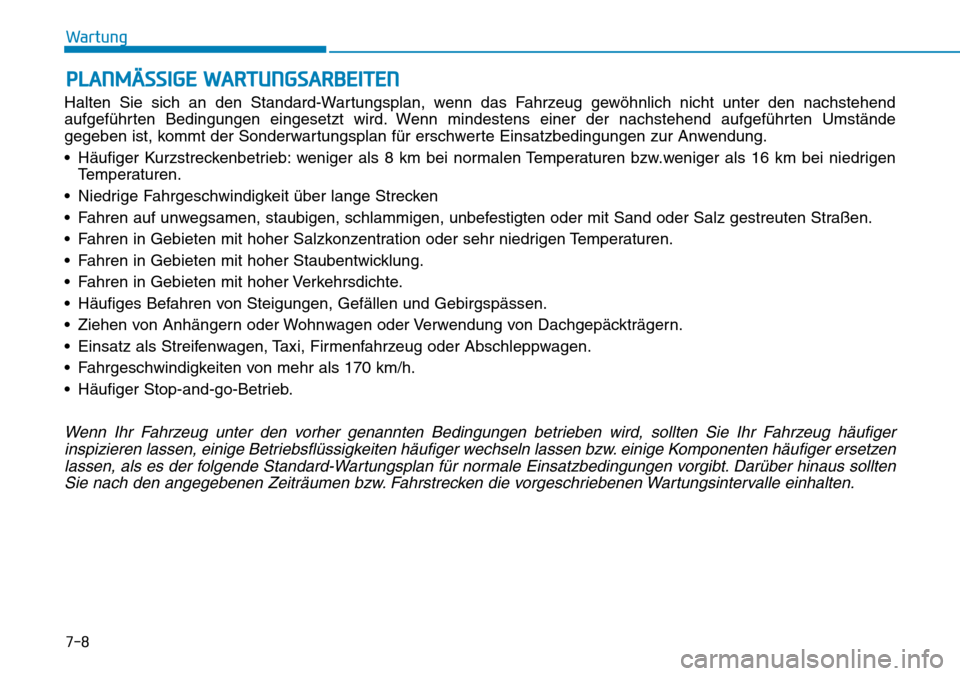

PLANMÄSSIGE WARTUNGSARBEITEN
Halten Sie sich an den Standard-Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird. Wenn mindestens einer der nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwartungsplan für erschwerte Einsatzbedingungen zur Anwendung.
• Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw.weniger als 16 km bei niedrigenTemperaturen.
• Niedrige Fahrgeschwindigkeit über lange Strecken
• Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
• Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
• Fahren in Gebieten mit hoher Staubentwicklung.
• Fahren in Gebieten mit hoher Verkehrsdichte.
• Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen.
• Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern.
• Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen.
• Fahrgeschwindigkeiten von mehr als 170 km/h.
• Häufiger Stop-and-go-Betrieb.
Wenn Ihr Fahrzeug unter den vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einige Komponenten häufiger ersetzenlassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungen vorgibt. Darüber hinaus solltenSie nach den angegebenen Zeiträumen bzw. Fahrstrecken die vorgeschriebenen Wartungsintervalle einhalten.
7-8
Wartung

7-9
7
Wartung

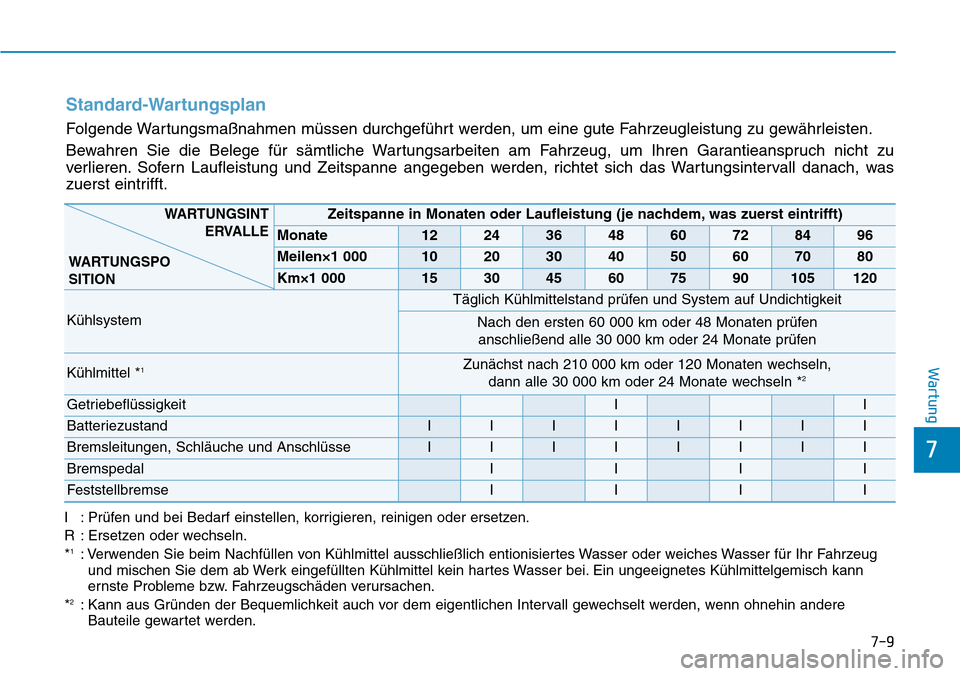

Standard-Wartungsplan
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Fahrzeugleistung zu gewährleisten.
Bewahren Sie die Belege für sämtliche Wartungsarbeiten am Fahrzeug, um Ihren Garantieanspruch nicht zu
verlieren. Sofern Laufleistung und Zeitspanne angegeben werden, richtet sich das Wartungsintervall danach, was
zuerst eintrifft.
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
1: Verwenden Sie beim Nachfüllen von Kühlmittel ausschließlich entionisiertes Wasser oder weiches Wasser für Ihr Fahrzeugund mischen Sie dem ab Werk eingefüllten Kühlmittel kein hartes Wasser bei. Ein ungeeignetes Kühlmittelgemisch kann
ernste Probleme bzw. Fahrzeugschäden verursachen.
*
2: Kann aus Gründen der Bequemlichkeit auch vor dem eigentlichen Intervall gewechselt werden, wenn ohnehin andere Bauteile gewartet werden.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
Kühlsystem
Täglich Kühlmittelstand prüfen und System auf Undichtigkeit
Nach den ersten 60 000 km oder 48 Monaten prüfen
anschließend alle 30 000 km oder 24 Monate prüfen
Kühlmittel *1Zunächst nach 210 000 km oder 120 Monaten wechseln, dann alle 30 000 km oder 24 Monate wechseln *2
GetriebeflüssigkeitII
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und AnschlüsseIIIIIIII
BremspedalIIII
FeststellbremseIIII
WARTUNGSINT ERVALLE
WARTUNGSPO
SITION

7-10
Wartung
Standard-Wartungsplan
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
BremsflüssigkeitIRIRIRIR
Bremsscheiben und BremsbelägeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIII
Reifen (Druck und Profilabnutzung)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
Schrauben und Muttern an Fahrwerk und IIIIIIII
Kältemittel der KlimaanlageIIIIIIII
KlimakompressorIIIIIIII
Luftfilter der KlimaanlageRRRR
WARTUNGSINTERVALLE
WARTUNGSPO
SITION

7-11
7
Wartung
Wartung unter erschwerten Einsatzbedingungen
Bei Fahrzeugen, die hauptsächlich unter erschwerten Bedingungen eingesetzt werden, müssen die folgenden
Wartungsvorgänge häufiger durchgeführt werden. Die entsprechenden Wartungsintervalle sind der nachstehenden
Tabelle zu entnehmen.
R : Ersetzen I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
GetriebeflüssigkeitRAlle 120 000 kmC, D, E, F, G, H, I, J
Lenkgetriebe, Lenkgestänge und
ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G
Scheibenbremsen: Beläge,
Sättel und ScheibenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, G, H
