2018 Hyundai Ioniq Electric Betriebsanleitung

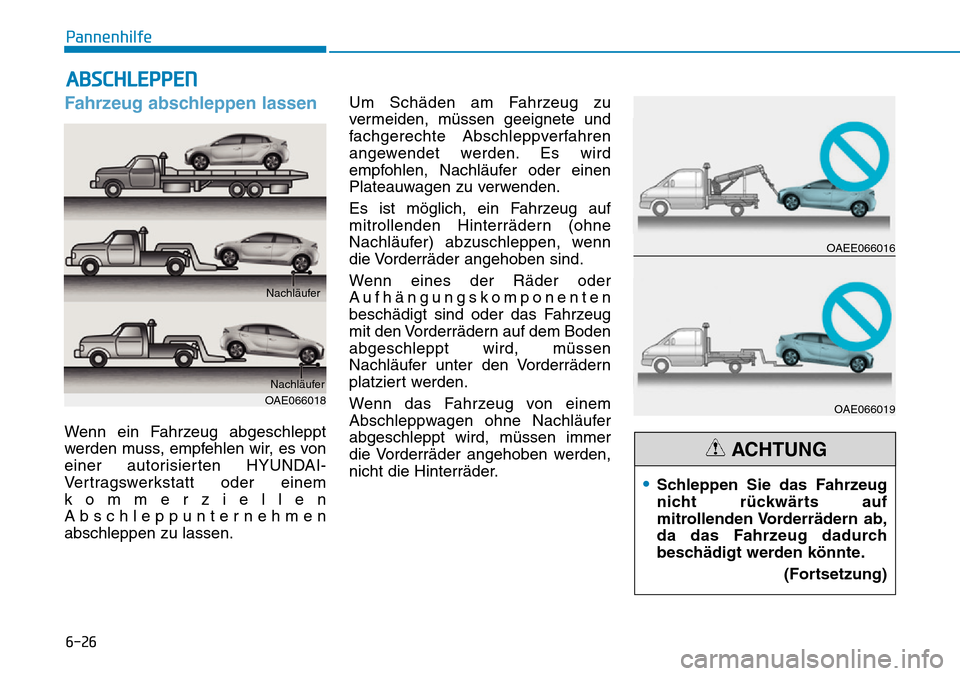

6-26
Pannenhilfe
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Plateauwagen zu verwenden.
Es ist möglich, ein Fahrzeug auf
mitrollenden Hinterrädern (ohne
Nachläufer) abzuschleppen, wenn
die Vorderräder angehoben sind.
Wenn eines der Räder oder
Aufhängungskomponenten
beschädigt sind oder das Fahrzeug
mit den Vorderrädern auf dem Boden
abgeschleppt wird, müssen
Nachläufer unter den Vorderrädern
platziert werden.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer
die Vorderräder angehoben werden,
nicht die Hinterräder.
ABSCHLEPPEN
OAE066018
Nachläufer
Nachläufer
•Schleppen Sie das Fahrzeug
nicht rückwärts auf
mitrollenden Vorderrädern ab,
da das Fahrzeug dadurch
beschädigt werden könnte.
(Fortsetzung)
ACHTUNG
OAEE066016
OAE066019

6-27
Pannenhilfe
6
Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss :
1. Schalten Sie bei getretenemGaspedal in die Getriebestufe N
(Neutral) und schalten Sie dann
das Fahrzeug ab. Der POWER-
Knopf befindet sich dann in der
Stellung ACC.
2. Lösen Sie die Feststellbremse.
Wenn nicht in die Getriebestufe N
(Neutral) geschaltet wird, kann es
zu Schäden am Fahrzeug
kommen.Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und entnehmen Sie die Abschleppöse
aus dem Werkzeugkasten. Der
Werkzeugkasten befindet sich
unter der Gepäckraumablage.
ANMERKUNG
(Fortsetzung)
•Benutzen Sie zum
Abschleppen keine
Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OAEE066010

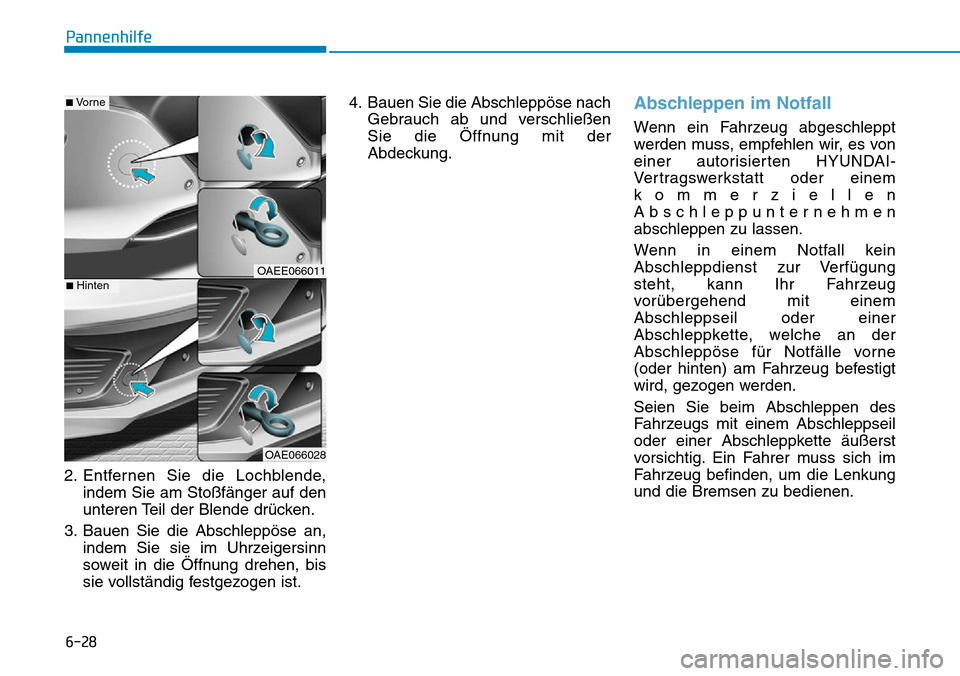

6-28
Pannenhilfe
2. Entfernen Sie die Lochblende, indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.
3. Bauen Sie die Abschleppöse an, indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist. 4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen
Sie die Öffnung mit der
Abdeckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.
Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug
vorübergehend mit einem
Abschleppseil oder einer
Abschleppkette, welche an der
Abschleppöse für Notfälle vorne
(oder hinten) am Fahrzeug befestigt
wird, gezogen werden.
Seien Sie beim Abschleppen des
Fahrzeugs mit einem Abschleppseil
oder einer Abschleppkette äußerst
vorsichtig. Ein Fahrer muss sich im
Fahrzeug befinden, um die Lenkung
und die Bremsen zu bedienen.
OAEE066011
OAE066028
■Vo r n e
■Hinten

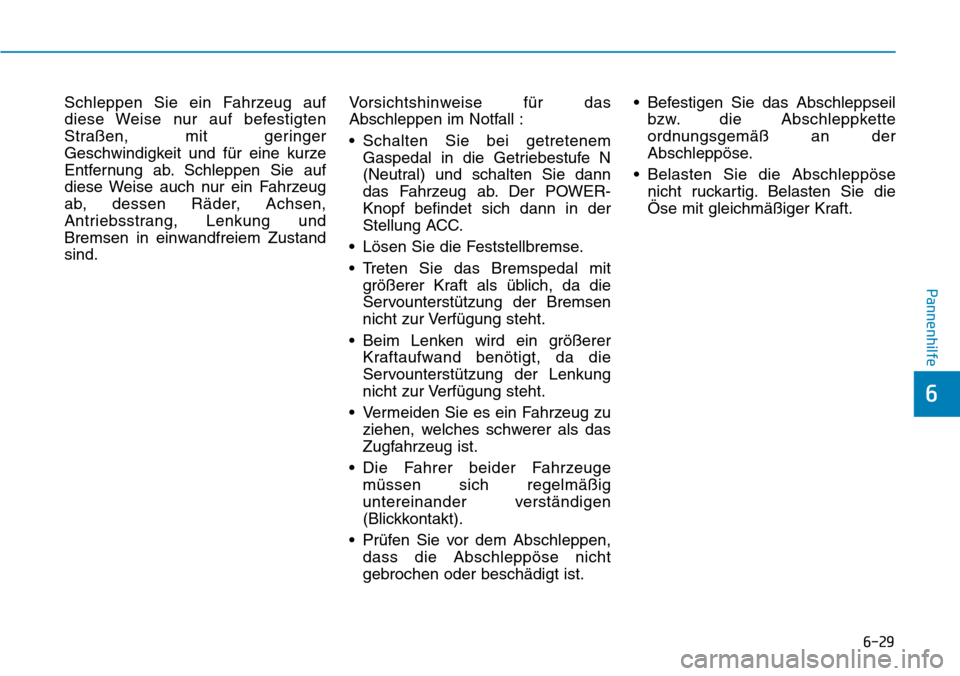

6-29
Pannenhilfe
6
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer
Geschwindigkeit und für eine kurze
Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug
ab, dessen Räder, Achsen,
Antriebsstrang, Lenkung und
Bremsen in einwandfreiem Zustand
sind.Vorsichtshinweise für das
Abschleppen im Notfall :
• Schalten Sie bei getretenem
Gaspedal in die Getriebestufe N
(Neutral) und schalten Sie dann
das Fahrzeug ab. Der POWER-
Knopf befindet sich dann in der
Stellung ACC.
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge müssen sich regelmäßig
untereinander verständigen
(Blickkontakt).
• Prüfen Sie vor dem Abschleppen, dass die Abschleppöse nicht
gebrochen oder beschädigt ist. • Befestigen Sie das Abschleppseil
bzw. die Abschleppkette
ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.

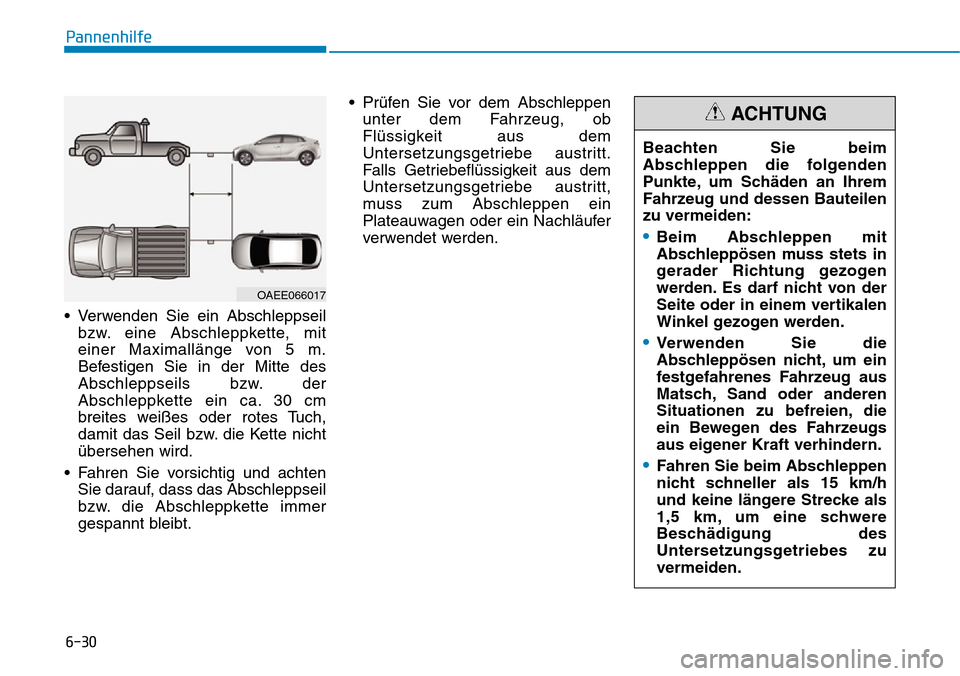

6-30
Pannenhilfe
• Verwenden Sie ein Abschleppseil bzw. eine Abschleppkette, mit
einer Maximallänge von 5 m.
Befestigen Sie in der Mitte des
Abschleppseils bzw. der
Abschleppkette ein ca. 30 cm
breites weißes oder rotes Tuch,
damit das Seil bzw. die Kette nicht
übersehen wird.
• Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil
bzw. die Abschleppkette immer
gespannt bleibt. • Prüfen Sie vor dem Abschleppen
unter dem Fahrzeug, ob
Flüssigkeit aus dem
Untersetzungsgetriebe austritt.
Falls Getriebeflüssigkeit aus dem
Untersetzungsgetriebe austritt,
muss zum Abschleppen ein
Plateauwagen oder ein Nachläufer
verwendet werden. Beachten Sie beim
Abschleppen die folgenden
Punkte, um Schäden an Ihrem
Fahrzeug und dessen Bauteilen
zu vermeiden:
•Beim Abschleppen mit
Abschleppösen muss stets in
gerader Richtung gezogen
werden. Es darf nicht von der
Seite oder in einem vertikalen
Winkel gezogen werden.
•Verwenden Sie die
Abschleppösen nicht, um ein
festgefahrenes Fahrzeug aus
Matsch, Sand oder anderen
Situationen zu befreien, die
ein Bewegen des Fahrzeugs
aus eigener Kraft verhindern.
•Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und keine längere Strecke als
1,5 km, um eine schwere
Beschädigung des
Untersetzungsgetriebes zu
vermeiden.
ACHTUNG
OAEE066017

7
Wartung
7
Wartung
Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-4
Verantwortung des Besitzers .........................................7-4
Sicherheitshinweise für die Wartung durch
den Halter..............................................................\
..............7-4
Wartung durch den fahrzeughalter ....................7-5
Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-6
Planmässige wartungsarbeiten ............................7-8
Standard-Wartungsplan ..................................................7-9
Wartung unter erschwerten Einsatzbedingungen ..7-11
Erläuterung der zu wartenden positionen .......7-13
Kühlmittel ..............................................................7-15
Kühlmittelstand prüfen ..................................................7-15
Kühlmittel wechseln ........................................................7-18
Bremsflüssigkeit ...................................................7-19
Füllstand der Bremsflüssigkeit prüfen.......................7-19
Waschwasser ........................................................7-20
Füllstand des Waschwasserbehälters prüfen ..........7-20
Luftfilter der klimaanlage...................................7-21
Filter prüfen .....................................................................7-2\
1
Wischerblätter ......................................................7-23
Wischerblätter prüfen....................................................7-23
Wischerblätter ersetzen ................................................7-23
Batterie (12 volt)..................................................7-26
Optimale Batteriewartung .............................................7-27
Aufkleber Batteriekapazität .........................................7-27
Batterie laden...................................................................7-28
Komponenten, die ein Reset benötigen ....................7-29
Reifen und räder ..................................................7-30
Reifenpflege .....................................................................7-3\
0
Empfohlener Reifenluftdruck für kalte Reifen .......7-31
Reifenluftdruck prüfen ..................................................7-32
Reifen tauschen...............................................................7-33
Räder einstellen und auswuchten...............................7-34
Reifen ersetzen ...............................................................7-34
Felgen ersetzen ...............................................................7-35
Reifentraktion ..................................................................7-35
Reifenwartung..................................................................\
7-35
Kennzeichnungen auf den Reifenflanken ................7-35
Niederquerschnittsreifen ...............................................7-39
Sicherungen ..........................................................7-41
Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-42
Sicherungen ersetzen (Motorraum) ...........................7-44
Beschreibung der Sicherungs- und Relaiskästen...7-45
7

Glühlampen ...........................................................7-57
Glühlampen für Scheinwerfer, Positionsleuchte
und Blinker ersetzen ......................................................7-58
Scheinwerferausrichtung ..............................................7-63
Tagfahrlicht.......................................................................7\
-66
Seitliche Blinkleuchten ersetzen .................................7-66
Glühlampen der hinteren Kombileuchten
ersetzen ........................................................................\
.....7-66
Nebelschlusslicht .............................................................7-69
Dritte Bremsleuchte........................................................7-69
Glühlampe der Kennzeichenbeleuchtung
ersetzen ........................................................................\
.....7-70
Glühlampen der Innenraumbeleuchtung
ersetzen ........................................................................\
.....7-70
Fahrzeugpflege ....................................................7-72
Außenpflege .....................................................................7-7\
2
Fahrzeugpflege innen ....................................................7-78

7-3
7
Wartung
MOTORRAUM
OAEE076001N
1. Kühlmittelbehälter
2. Bremsflüssigkeitsbehälter
3. Sicherungskasten
4. Batterie (12 Volt)
5. Kühlerdeckel
6. Behälter - Scheibenwaschanlage
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.
