2018 Hyundai Ioniq Electric Betriebsanleitung

H17

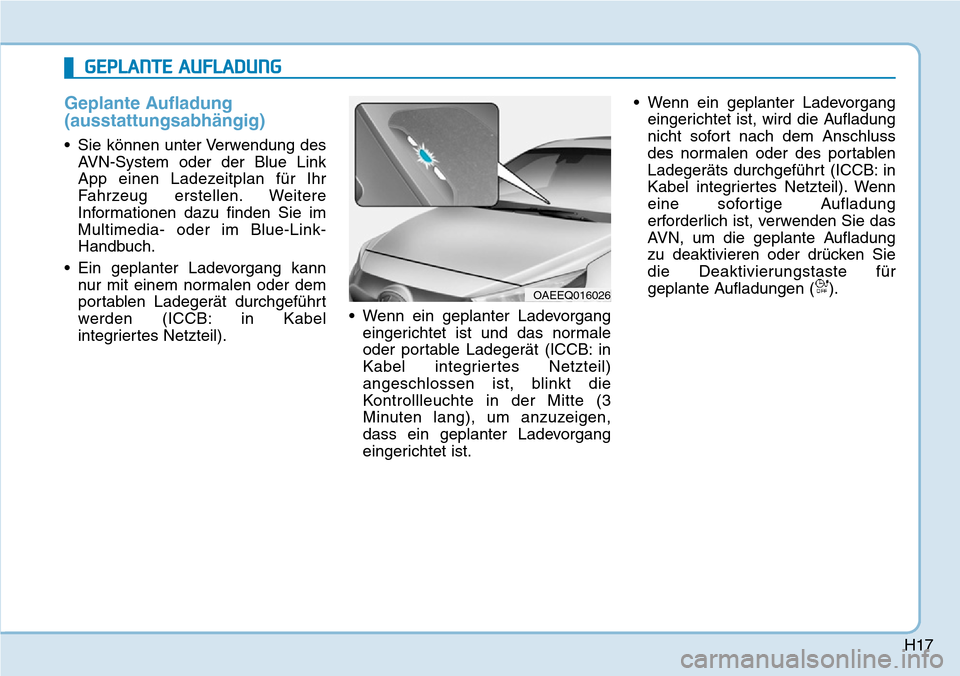

Geplante Aufladung
(ausstattungsabhängig)
• Sie können unter Verwendung desAVN-System oder der Blue Link
App einen Ladezeitplan für Ihr
Fahrzeug erstellen. Weitere
Informationen dazu finden Sie im
Multimedia- oder im Blue-Link-
Handbuch.
• Ein geplanter Ladevorgang kann nur mit einem normalen oder dem
portablen Ladegerät durchgeführt
werden (ICCB: in Kabel
integriertes Netzteil). • Wenn ein geplanter Ladevorgang
eingerichtet ist und das normale
oder portable Ladegerät (ICCB: in
Kabel integriertes Netzteil)
angeschlossen ist, blinkt die
Kontrollleuchte in der Mitte (3
Minuten lang), um anzuzeigen,
dass ein geplanter Ladevorgang
eingerichtet ist. • Wenn ein geplanter Ladevorgang
eingerichtet ist, wird die Aufladung
nicht sofort nach dem Anschluss
des normalen oder des portablen
Ladegeräts durchgeführt (ICCB: in
Kabel integriertes Netzteil). Wenn
eine sofortige Aufladung
erforderlich ist, verwenden Sie das
AVN, um die geplante Aufladung
zu deaktivieren oder drücken Sie
die Deaktivierungstaste für
geplante Aufladungen ( ).
GEPLANTE AUFLADUNG
OAEEQ016026

H18
• Wenn Sie die Deaktivierungstastefür geplante Aufladungen ( )
drücken, um die Aufladung sofort
zu starten, muss die Aufladung 3
Minuten nach dem Anschließen
des Aufladekabels starten.
Wenn Sie die Deaktivierungstaste
für geplante Aufladungen (
drücken, um die Aufladung direkt
zu starten, werden die geplanten
Aufladungen nicht vollständig
deaktiviert. Wenn Sie die
geplanten Aufladung vollständig
deaktivieren möchten, verwenden
Sie das AVN, um die geplante
Aufladung endgültig zu
deaktivieren. Siehe dazu unter "Normalladung
oder Erhaltungsladung" für weitere
Informationen zum normalen und
zum portablen Ladegerät (ICCB: in
Kabel integriertes Netzteil).
OAEEQ016027
GEPLANTE AUFLADUNG (FORTS.)

H19

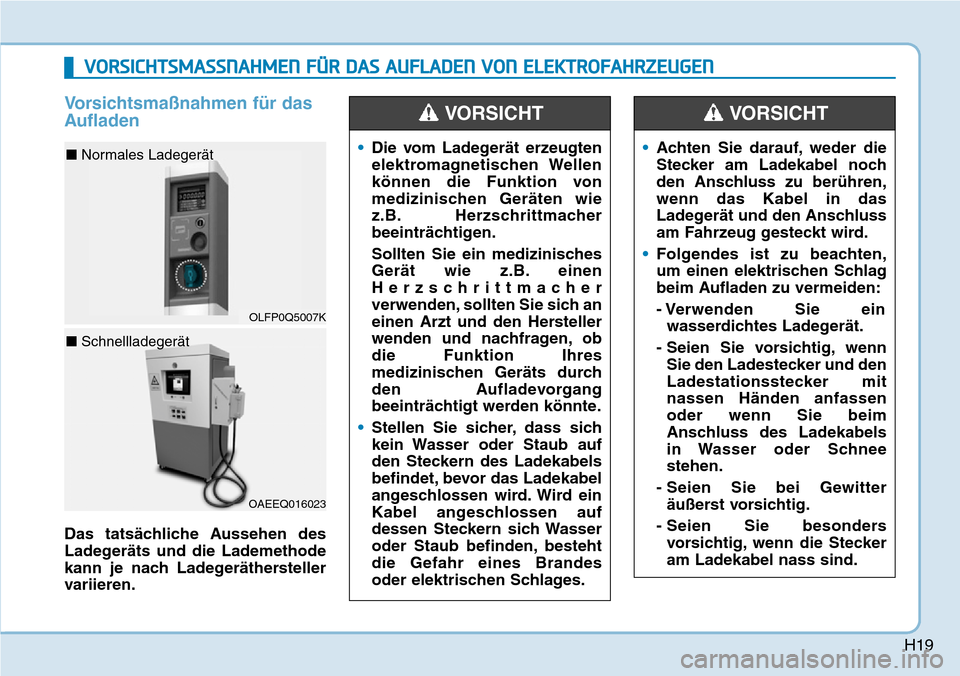

Vorsichtsmaßnahmen für das
Aufladen
Das tatsächliche Aussehen des
Ladegeräts und die Lademethode
kann je nach Ladegeräthersteller
variieren.•
Die vom Ladegerät erzeugten
elektromagnetischen Wellen
können die Funktion von
medizinischen Geräten wie
z.B. Herzschrittmacher
beeinträchtigen.
Sollten Sie ein medizinisches
Gerät wie z.B. einen
Herzschrittmacher
verwenden, sollten Sie sich an
einen Arzt und den Hersteller
wenden und nachfragen, ob
die Funktion Ihres
medizinischen Geräts durch
den Aufladevorgang
beeinträchtigt werden könnte.
• Stellen Sie sicher, dass sich
kein Wasser oder Staub auf
den Steckern des Ladekabels
befindet, bevor das Ladekabel
angeschlossen wird. Wird ein
Kabel angeschlossen auf
dessen Steckern sich Wasser
oder Staub befinden, besteht
die Gefahr eines Brandes
oder elektrischen Schlages.
VORSICHT
•Achten Sie darauf, weder die
Stecker am Ladekabel noch
den Anschluss zu berühren,
wenn das Kabel in das
Ladegerät und den Anschluss
am Fahrzeug gesteckt wird.
• Folgendes ist zu beachten,
um einen elektrischen Schlag
beim Aufladen zu vermeiden:
- Verwenden Sie ein
wasserdichtes Ladegerät.
- Seien Sie vorsichtig, wenn Sie den Ladestecker und den
Ladestationsstecker mit
nassen Händen anfassen
oder wenn Sie beim
Anschluss des Ladekabels
in Wasser oder Schnee
stehen.
- Seien Sie bei Gewitter äußerst vorsichtig.
- Seien Sie besonders vorsichtig, wenn die Stecker
am Ladekabel nass sind.
VORSICHT
VORSICHTSMASSNAHMEN FÜR DAS AUFLADEN VON ELEKTROFAHRZEUGEN
OLFP0Q5007K
■ Normales Ladegerät
OAEEQ016023
■ Schnellladegerät

H20
•Brechen Sie den Ladevorgang
sofort ab, wenn anormale
Symptome auftreten (Geruch,
Rauch).
• Wechseln Sie das Ladekabel
aus, wenn es beschädigt ist,
um einen elektrischen Schlag
zu vermeiden.
• Beim Anschließen und
Abziehen des Ladekabels
immer den jeweiligen Stecker
anfassen. Wenn Sie am Kabel
ziehen (und nicht am Stecker),
können die inneren
Kabeladern gelöst oder
beschädigt werden. Dadurch
besteht die Gefahr eines
elektrischen Schlages oder
eines Brandes.
VORSICHT
•Halten Sie die Stecker am
Ladekabel immer in sauberem
und trockenem Zustand.
Bewahren Sie das Ladekabel
an einem trockenen Ort auf.
•Verwenden Sie zum Aufladen
des Fahrzeugs unbedingt ein
dafür zugelassenes Ladegerät.
Bei Verwendung von anderen
Ladegeräten kann es zu
Problemen kommen.
•Schalten Sie vor dem
Aufladen der Batterie das
Fahrzeug aus.
•Wird das Fahrzeug während
des Ladevorgangs
ausgeschaltet, kann der
Kühlerlüfter im Motor
automatisch eingeschaltet
werden. Während des
Ladevorgangs darf der
Kühlerlüfter nicht berührt
werden.
•Lassen Sie den Ladestecker
nicht fallen. Der Ladestecker
kann dadurch beschädigt
werden.
ACHTUNG
VORSICHTSMASSNAHMEN FÜR DAS AUFLADEN VON ELEKTROFAHRZEUGEN (FORTS.)

H21

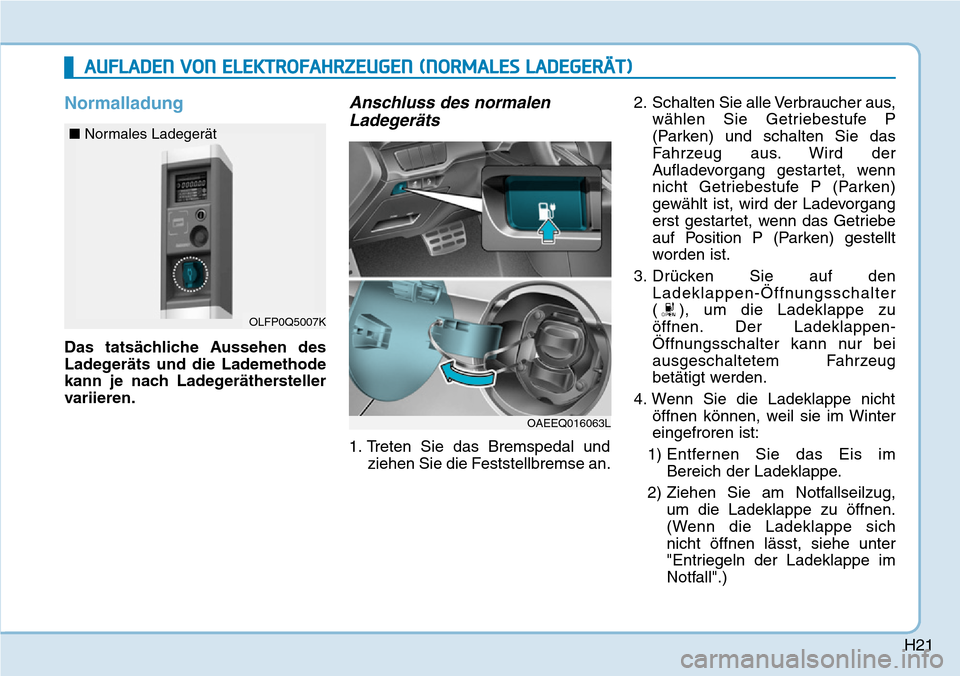

Normalladung
Das tatsächliche Aussehen des
Ladegeräts und die Lademethode
kann je nach Ladegeräthersteller
variieren.
Anschluss des normalenLadegeräts
1. Treten Sie das Bremspedal und
ziehen Sie die Feststellbremse an. 2. Schalten Sie alle Verbraucher aus,
wählen Sie Getriebestufe P
(Parken) und schalten Sie das
Fahrzeug aus. Wird der
Aufladevorgang gestartet, wenn
nicht Getriebestufe P (Parken)
gewählt ist, wird der Ladevorgang
erst gestartet, wenn das Getriebe
auf Position P (Parken) gestellt
worden ist.
3. Drücken Sie auf den Ladeklappen-Öffnungsschalter
( ), um die Ladeklappe zu
öffnen. Der Ladeklappen-
Öffnungsschalter kann nur bei
ausgeschaltetem Fahrzeug
betätigt werden.
4. Wenn Sie die Ladeklappe nicht öffnen können, weil sie im Winter
eingefroren ist:
1) Entfernen Sie das Eis im Bereich der Ladeklappe.
2) Ziehen Sie am Notfallseilzug, um die Ladeklappe zu öffnen.
(Wenn die Ladeklappe sich
nicht öffnen lässt, siehe unter
"Entriegeln der Ladeklappe im
Notfall".)
AUFLADEN VON ELEKTROFAHRZEUGEN (NORMALES LADEGERÄT)
OLFP0Q5007K
■ Normales Ladegerät
OAEEQ016063L

H22
5. Entfernen Sie die Abdeckung (1)des Ladeanschlusses.
6. Überprüfen Sie den Ladestecker und den Anschluss auf
Ansammlung von Staub. 7. Schließen Sie den Ladestecker an
den Ladeanschluss an. Drücken
Sie auf den Stecker, bis Sie ein
Klickgeräusch hören. Wenn der
Ladestecker und die Ladeklemme
nicht korrekt angeschlossen sind,
besteht die Gefahr eines Brandes.
Informationen
AUTO/LOCK-Modus des
Ladesteckers
Je nach gewähltem Modus ist der
Ladestecker für eine bestimmte Zeit
im Anschluss verriegelt.
• LOCK-Modus: Der Stecker wirdverriegelt, wenn der Ladestecker in
den Anschluss am Fahrzeug
gesteckt wird.
• AUTO-Modus: Der Ladestecker wird verriegelt, wenn der
Ladevorgang startet.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
OAEEQ016064LOAEEQ016031L
AUFLADEN VON ELEKTROFAHRZEUGEN (NORMALES LADEGERÄT) (FORTS.)

H23

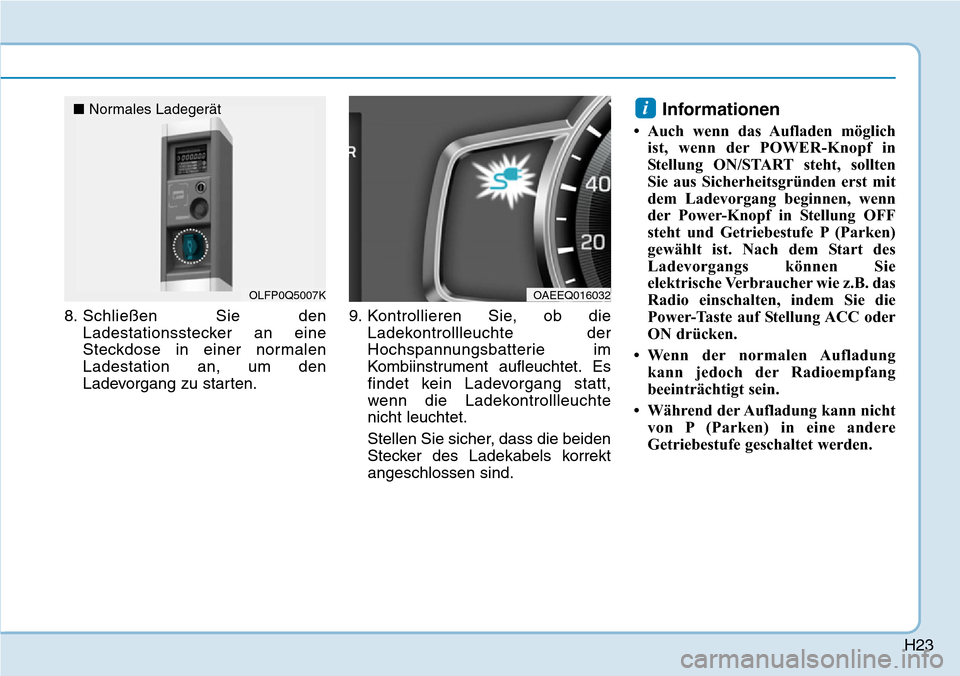

8. Schließen Sie denLadestationsstecker an eine
Steckdose in einer normalen
Ladestation an, um den
Ladevorgang zu starten. 9. Kontrollieren Sie, ob die
Ladekontrollleuchte der
Hochspannungsbatterie im
Kombiinstrument aufleuchtet. Es
findet kein Ladevorgang statt,
wenn die Ladekontrollleuchte
nicht leuchtet.
Stellen Sie sicher, dass die beiden
Stecker des Ladekabels korrekt
angeschlossen sind.
Informationen
• Auch wenn das Aufladen möglichist, wenn der POWER-Knopf in
Stellung ON/START steht, sollten
Sie aus Sicherheitsgründen erst mit
dem Ladevorgang beginnen, wenn
der Power-Knopf in Stellung OFF
steht und Getriebestufe P (Parken)
gewählt ist. Nach dem Start des
Ladevorgangs können Sie
elektrische Verbraucher wie z.B. das
Radio einschalten, indem Sie die
Power-Taste auf Stellung ACC oder
ON drücken.
• Wenn der normalen Aufladung kann jedoch der Radioempfang
beeinträchtigt sein.
• Während der Aufladung kann nicht von P (Parken) in eine andere
Getriebestufe geschaltet werden.
i
OLFP0Q5007K
■ Normales Ladegerät
OAEEQ016032

H24
10. Nach Beginn des Ladevorgangswird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während desLadevorgangs die Fahrertür
öffnen, wird ebenfalls die
voraussichtliche Ladezeit ca. 1
Minute lang im Kombiinstrument
angezeigt.
Ist eine geplante Aufladung
eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.
Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
Entriegeln der Ladeklappe im Notfall
Wenn sich die Ladeklappe aufgrund
einer entladenen Batterie oder
defekten Stromkabeln nicht öffnen
lässt, öffnen Sie die Heckklappe und
ziehen leicht wie oben dargestellt am
Notfallseilzug. Daraufhin öffnet sich
die Ladeklappe.
i
OAEE046010
OAEE046193L
AUFLADEN VON ELEKTROFAHRZEUGEN (NORMALES LADEGERÄT) (FORTS.)
