2018 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

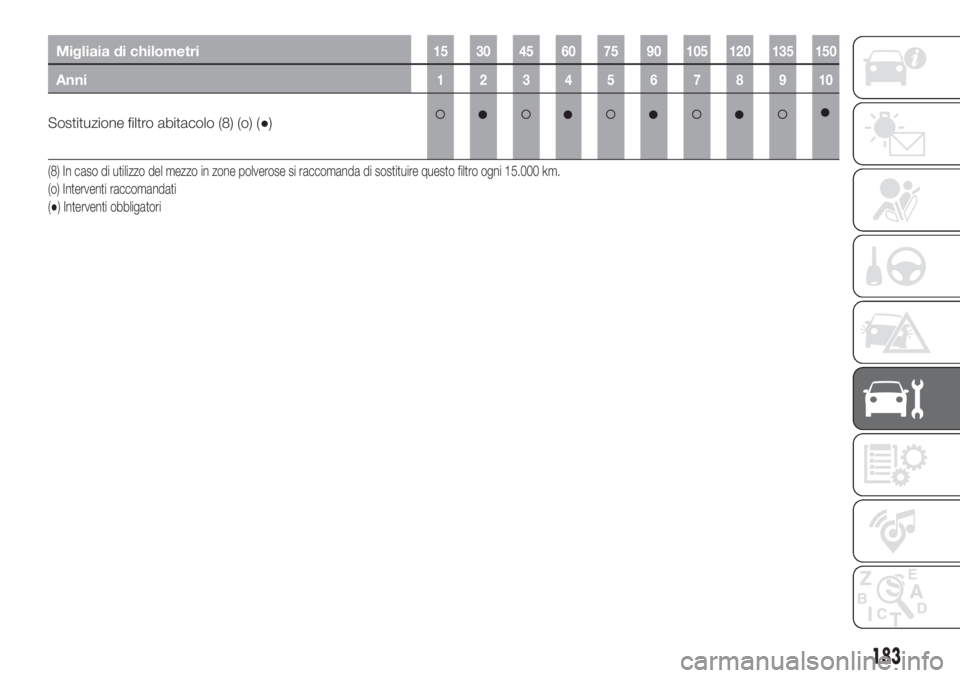

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione filtro abitacolo (8) (o) (●)
(8) In caso di utilizzo del mezzo in zone polverose si raccomanda di sostituire questo filtro ogni 15.000 km.
(o) Interventi raccomandati
(●) Interventi obbligatori
183

PIANO DI MANUTENZIONE PROGRAMMATA (versioni Diesel)
AVVERTENZA: Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica kit di riparazione rapida (ove presente)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano motore
(1)
Controllo emissioni/fumosità gas di scarico
Controllo mediante presa diagnosi di funzionalità sistemi
controllo motore; emissioni e (ove presente) degrado olio
motore
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
Controllo posizionamento/usura spazzole tergicristallo e
tergilunotto
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
184
MANUTENZIONE E CURA

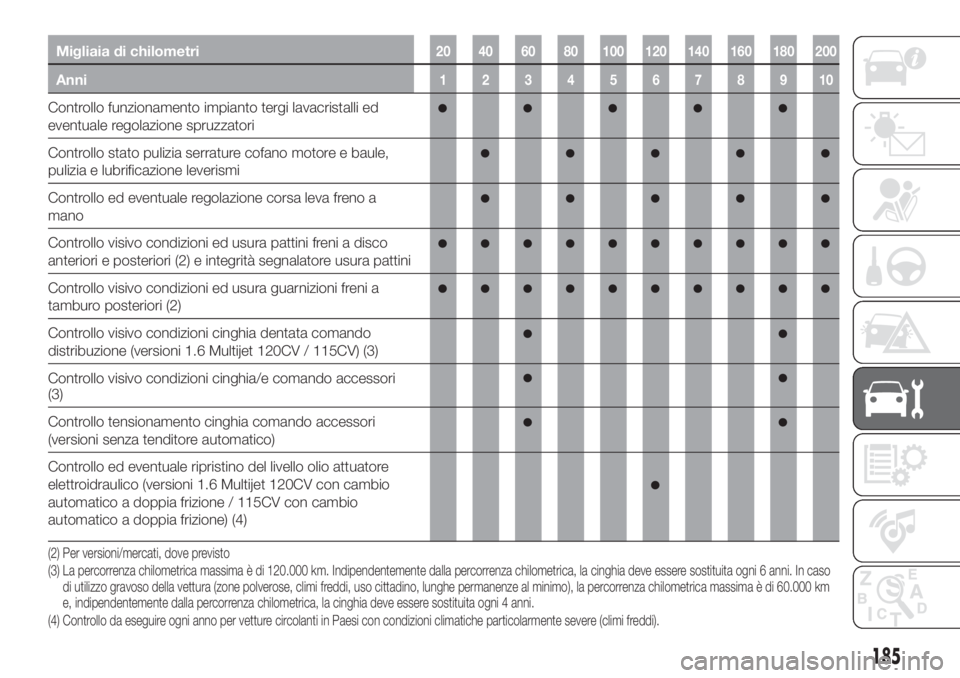

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale regolazione corsa leva freno a
mano
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e posteriori (2)
e integrità segnalatore usura pattini
Controllo visivo condizioni ed usura guarnizioni freni a
tamburo posteriori (2)
Controllo visivo condizioni cinghia dentata comando
distribuzione (versioni 1.6 Multijet 120CV / 115CV) (3)
Controllo visivo condizioni cinghia/e comando accessori
(3)
Controllo tensionamento cinghia comando accessori
(versioni senza tenditore automatico)
Controllo ed eventuale ripristino del livello olio attuatore
elettroidraulico (versioni 1.6 Multijet 120CV con cambio
automatico a doppia frizione / 115CV con cambio
automatico a doppia frizione) (4)
(2) Per versioni/mercati, dove previsto
(3) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(4) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
185

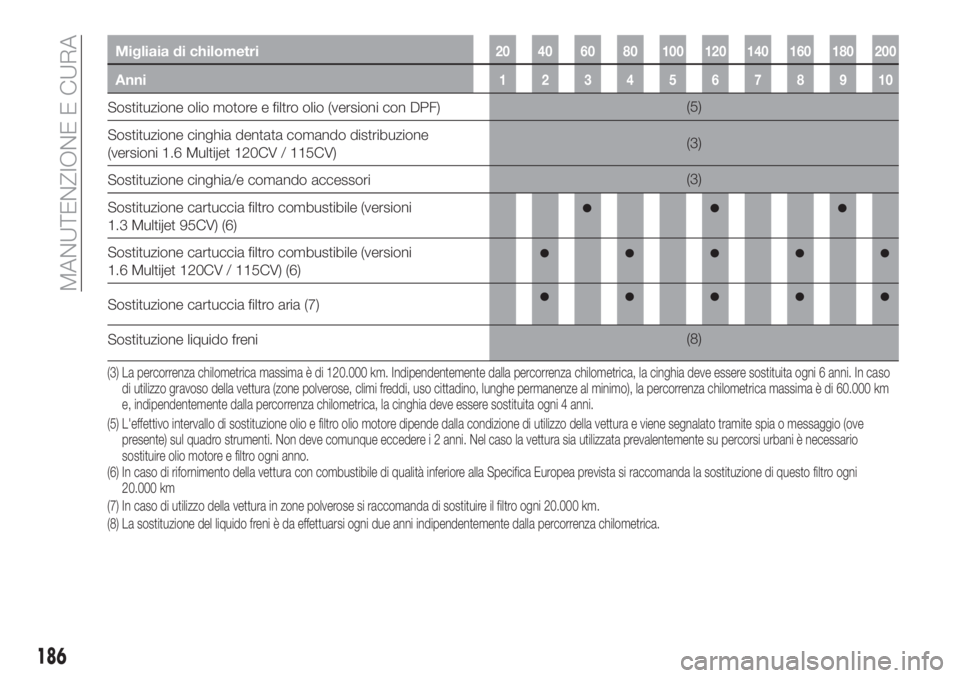

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione olio motore e filtro olio (versioni con DPF)(5)
Sostituzione cinghia dentata comando distribuzione
(versioni 1.6 Multijet 120CV / 115CV)(3)
Sostituzione cinghia/e comando accessori(3)
Sostituzione cartuccia filtro combustibile (versioni
1.3 Multijet 95CV) (6)
Sostituzione cartuccia filtro combustibile (versioni
1.6 Multijet 120CV / 115CV) (6)
Sostituzione cartuccia filtro aria (7)
Sostituzione liquido freni(8)
186
MANUTENZIONE E CURA
(5) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o messaggio (ove
presente) sul quadro strumenti. Non deve comunque eccedere i 2 anni. Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario
sostituire olio motore e filtro ogni anno. (3) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(6) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni
20.000 km
(7) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(8) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Sostituzione filtro abitacolo (7) (o) (●)
(7) In caso di utilizzo della vettura in zone polverose si raccomanda di sostituire il filtro ogni 20.000 km.
(o) Interventi raccomandati
(●) Interventi obbligatori
187

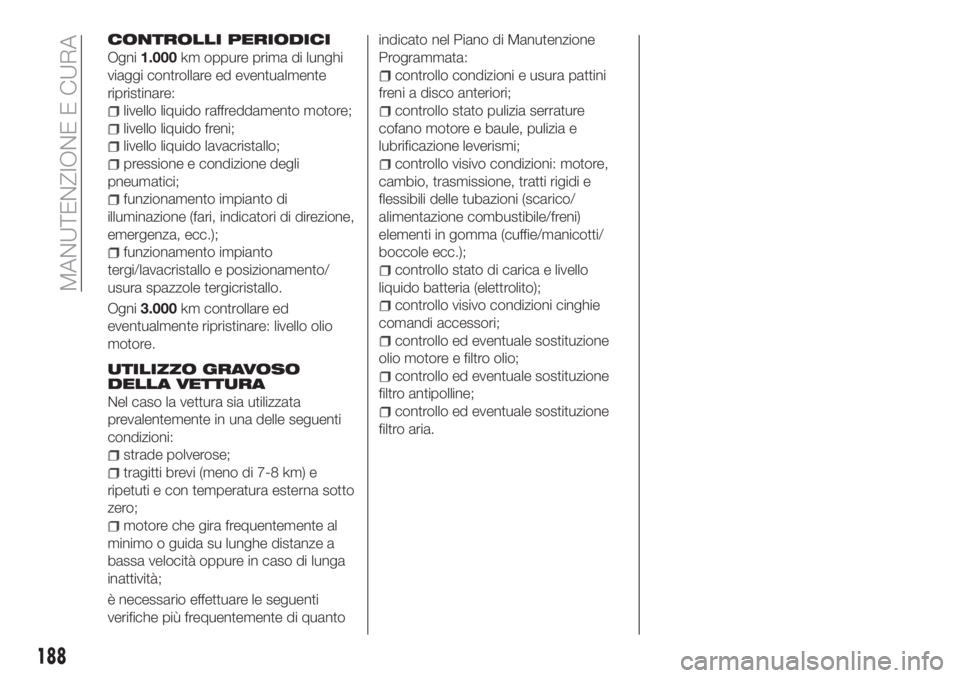

CONTROLLI PERIODICI
Ogni1.000km oppure prima di lunghi
viaggi controllare ed eventualmente
ripristinare:
livello liquido raffreddamento motore;
livello liquido freni;
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto
tergi/lavacristallo e posizionamento/
usura spazzole tergicristallo.
Ogni3.000km controllare ed
eventualmente ripristinare: livello olio
motore.
UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata
prevalentemente in una delle seguenti
condizioni:
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità oppure in caso di lunga
inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quantoindicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/manicotti/
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria.
188
MANUTENZIONE E CURA

VANO MOTORE
VERIFICA DEI LIVELLI
163) 164)
71)
Versione 1.4 16V 95CV E6
20109026J0001EM
189

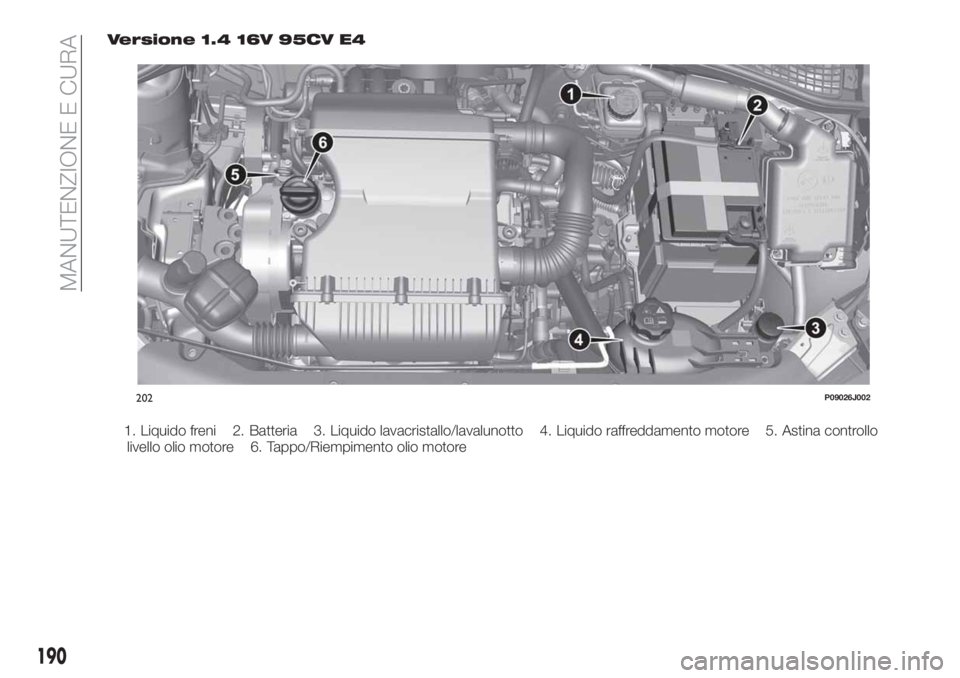

1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore

Versione 1.4 16V 95CV E4
202P09026J002
190
MANUTENZIONE E CURA
1. Liquido freni 2. Batteria 3. Liquido lavacristallo/lavalunotto 4. Liquido raffreddamento motore 5. Astina controllo
livello olio motore 6. Tappo/Riempimento olio motore
