2018 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

PESI
Pesi (kg) 1.4 16V 95CV E6 1.4 16V 95CV E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Peso a vuoto (con tutti i
liquidi, serbatoio
combustibile riempito al
90% e senza optional)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Portata utile compreso il
guidatore(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Carichi massimi
ammessi(***)
– asse anteriore 1050 1050 1050 1050
– asse posteriore
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– totale
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Carico massimo veicolo
combinato
(vettura+traino)
(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Carichi trainabili
– rimorchio frenato 1500 1500 1100 1100
– rimorchio non frenato 500 500 500 500
Carico massimo sulla
sfera (rimorchio frenato)60 60 60 60
Carico massimo sul
tetto
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Non superare mai il valore di carico massimo del veicolo combinato: il carico massimo trainabile è consentito solo se non eccede il valore di carico massimo
del veicolo combinato.
(*****) Il valore riportato comprende il peso delle barre portatutto
223

Pesi (kg) 1.4 T-jet 120CV 1.4 T-jet 120CV GPL
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1275 / 1305(*)1310 / 1320(*)
Portata utile compreso il guidatore(**)500 / 550(*)500 / 550(*)
Carichi massimi ammessi(***)
– asse anteriore 1050 1050
– asse posteriore
900 / 950
(*)900 / 950(*)
– totale
1775 / 1855(*)1810 / 1870(*)
Carico massimo veicolo combinato
(vettura+traino)(****)2975 / 3055(*)3010 / 3070(*)
Carichi trainabili
– rimorchio frenato 1500 1500
– rimorchio non frenato 500 500
Carico massimo sulla sfera (rimorchio
frenato)60 60
Carico massimo sul tetto
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Non superare mai il valore di carico massimo del veicolo combinato: il carico massimo trainabile è consentito solo se non eccede il valore di carico massimo
del veicolo combinato.
(*****) Il valore riportato comprende il peso delle barre portatutto
224
DATI TECNICI

Pesi (kg) 1.3 Multijet 95CV1.6 Multijet 120CV / 1.6 Multijet 120CV
ECO / 1.6 Multijet 115CV(******)/
1.6 Multijet 115CV ECO(******)
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1290 / 1300(*)1295 / 1320(*)
Portata utile compreso il guidatore(**)500 / 550(*)500 / 550(*)
Carichi massimi ammessi(***)
– asse anteriore 1050 1050
– asse posteriore
900 / 950
(*)900 / 950(*)
– totale
1790 / 1850(*)1795 / 1870(*)
Carico massimo veicolo combinato
(vettura+traino)(****)2990 / 3050(*)2995 / 3070(*)
Carichi trainabili
– rimorchio frenato 1500 1500
– rimorchio non frenato 500 500
Carico massimo sulla sfera (rimorchio
frenato)60 60
Carico massimo sul tetto
(*****)55/75(*)55/75(*)
225
(******) Versioni per mercati specifici (*) TIPO STATION WAGON
(**) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Non superare mai il valore di carico massimo del veicolo combinato: il carico massimo trainabile è consentito solo se non eccede il valore di carico massimo
del veicolo combinato.
(*****) Il valore riportato comprende il peso delle barre portatutto

Pesi (kg)1.6 Multijet 120CV / 1.6 Multijet 120CV
ECO
cambio automatico a doppia frizione1.6 Multijet 115CV(*****)/ 1.6 Multijet
115CV ECO(*****)cambio automatico a doppia frizione
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1320 / 1350(*)1320 / 1350(*)
Portata utile compreso il guidatore(**)500 / 550(*)500 / 550(*)
Carichi massimi ammessi(***)
– asse anteriore 1050 1050
– asse posteriore
900 / 950
(*)900 / 950(*)
– totale
1820 /1900(*)1820 /1900(*)
Carico massimo veicolo combinato
(vettura+traino)(****)2820 / 2900(*)2820 / 2900(*)
Carichi trainabili
– rimorchio frenato 1300 1300
– rimorchio non frenato 500 500
Carico massimo sulla sfera (rimorchio
frenato)60 60
Carico massimo sul tetto
(*****)55/75(*)55/75(*)
(*****)Versioni per mercati specifici
(*) TIPO STATION WAGON
(**) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Non superare mai il valore di carico massimo del veicolo combinato: il carico massimo trainabile è consentito solo se non eccede il valore di carico massimo
del veicolo combinato.
(*****) Il valore riportato comprende il peso delle barre portatutto
226
DATI TECNICI

RIFORNIMENTI
1.4 16V 95CV 1.4 T-jet 120CV 1.6 E.TorQCombustibili prescritti
e lubrificanti originali
Serbatoio del
combustibile (litri)50 50 50Benzina verde senza
piombo non inferiore a
95 R.O.N. (Specifica
EN228)
(*)compresa una riserva di
(litri)777
Impianto di
raffreddamento motore
(litri)4,6 5,2 5,4Miscela di acqua distillata
e liquido PARAFLU
UPal
50%
(**)
Coppa del motore (litri) 2,8 2,8 4,4SELENIA K P.E. (versione
1.4 16V 95CV, versioni
1.4 T-jet 120CV ) /
SELENIA DIGITEK P.E.
(versione 1.6 E.TorQ) Coppa del motore e
filtro (litri)2,95 3,4 4,7
Scatola del
cambio/differenziale (litri)1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (versioni
1.4 16V 95CV , versioni
1.4 T-jet 120CV) /
TUTELA TRANSMISSION
GI/VI (versione
1.6 E.TorQ)
Circuito freni idraulici (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Recipiente liquido
lavacristallo (litri)333Miscela di acqua e liquido
PETRONAS DURANCE
SC 35
(*)La massima potenza del motore e le prestazioni della vettura possono essere garantite solo con benzina verde senza piombo a 95 R.O.N. o superiore.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
227

1.4 T-jet 120CV GPLCombustibili prescritti e lubrificanti
originali
Serbatoio del combustibile (litri)
50/42(*)Benzina verde senza piombo non inferiore a
95 R.O.N (Specifica EN228) / GPL (Specifica
EN589)
(**)compresa una riserva di (litri)
7/8(*)
Impianto di raffreddamento motore (litri) 5,2Miscela di acqua distillata e liquido
Coppa del motore (litri) 2,8
SELENIA MULTIPOWER GAS 5W-40
Coppa del motore e filtro (litri) 3,4
Scatola del cambio/differenziale (litri) 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,74 TUTELA TOP 4/S
Recipiente liquido lavacristallo (litri) 3Miscela di acqua e liquido PETRONAS
DURANCE SC 35
(*) Serbatoio GPL
(**)La massima potenza del motore e le prestazioni della vettura possono essere garantite solo con benzina verde senza piombo a 95 R.O.N. o superiore.
(***)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
228
DATI TECNICIUPal 50%(***)PARAFLU

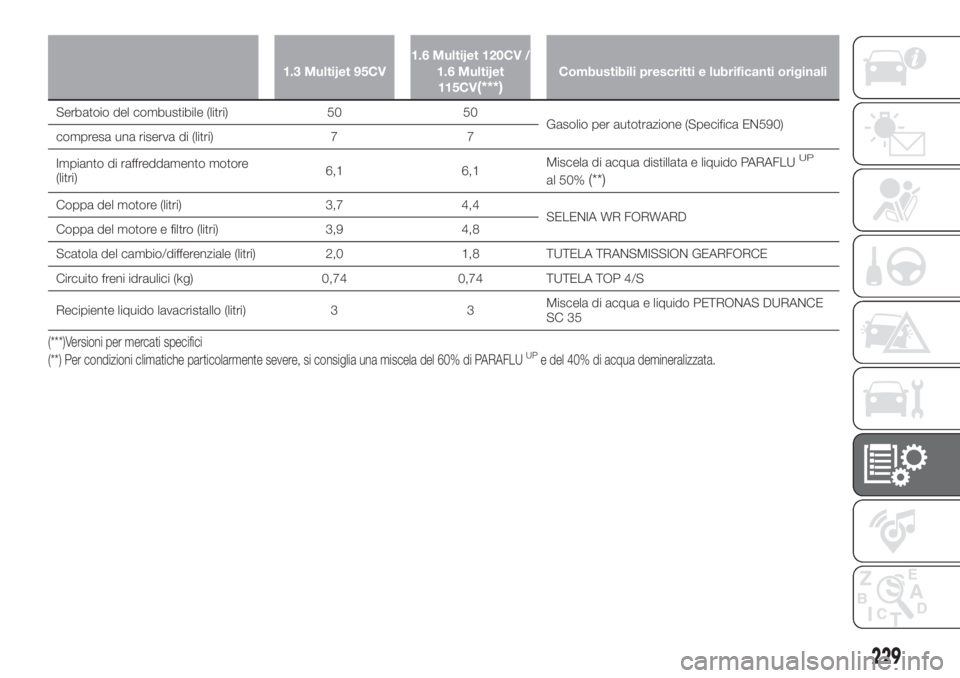

1.3 Multijet 95CV1.6 Multijet 120CV /
1.6 Multijet
115CV(***)Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 50 50
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di (litri) 7 7
Impianto di raffreddamento motore
(litri)6,1 6,1Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(**)
Coppa del motore (litri) 3,7 4,4
SELENIA WR FORWARD
Coppa del motore e filtro (litri) 3,9 4,8
Scatola del cambio/differenziale (litri) 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,74 0,74 TUTELA TOP 4/S
Recipiente liquido lavacristallo (litri) 3 3Miscela di acqua e liquido PETRONAS DURANCE
SC 35
(***)Versioni per mercati specifici
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
229

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
90)
CARATTERISTICHE DEI PRODOTTI
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di
sostituzione
230
DATI TECNICI
Lubrificante per motori
benzina (versioni
1.4 16V 95CV, 1.4 T-jet
120CV)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori
benzina (versioni
1.6 E.TorQ)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori
DieselSAE 0W-30
ACEA C29.55535-DS1 oppure
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Secondo Piano di
Manutenzione
Programmata
Lubrificanti per motori a
benzina/GPLSAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
ContractualTechnical
Reference N° F922.E09Secondo Piano di
Manutenzione
Programmata
