Gruppo ottico su carrozzeria
Posizione/Stop e indicatore di
direzione
Per sostituire una o più lampade,
procedere come segue:
aprire il portellone posteriore e
rimuovere la modanatura, montata a
pressione sulla carrozzeria, spostandola
verso l’alto A e successivamente verso
l'interno B come indicato in fig. 150;
mediante l'utilizzo della chiave ad "L"
1 fig. 148, fornita in dotazione, svitare le
due viti 1 fig. 151 ed estrarre il gruppo
ottico;
scollegare il connettore elettrico e
svitare le due viti 2 fig. 152 quindi,
rimuovere il portalampade 3;
per sostituire la lampada desiderata,
esercitare leggera pressione sulla
stessa (in senso assiale) e
contemporaneamente ruotarla in sensoantiorario ("montata a baionetta"):
4 - luce posizione/Stop, 5 - indicatore
di direzione;
a sostituzione avvenuta rimontare il
portalampade sul trasparente ed
avvitare le due viti 2;
collegare il connettore elettrico,
montare il gruppo trasparente sulla
carrozzeria ed avvitare le due viti 1
fig. 151 mediante l'utilizzo della chiave
ad "L" 1;
montare la modanatura esercitando
leggera pressione su di essa fino ad
avvertire il corretto aggancio alla
carrozzeria quindi, chiudere il
portellone.Luci 3°stop
Le lampade delle luci 3° stop sono a
LED per aumentarne la loro durata nel
tempo; non è prevista pertanto la loro
sostituzione. Nel caso venga riscontrata
qualche tipo di anomalia, rivolgersi alla
Rete Assistenziale Fiat
Luci retronebbia
Per la sostituzione delle lampade delle
luci retronebbia, procedere come
segue:
accedere al portalampada attraverso
la parte inferiore del paraurti posteriore
fig. 153;
150P2000068-000-000
151P1030171-000-000
152P1030172-000-000
151

ruotare in senso antiorario il
portalampada, estrarre la lampada e
sostituirla fig. 154;
rimontare il portalampada ruotandolo
in senso orario.
Si consiglia di rivolgersi alla Rete
Assistenziale Fiat per la sostituzione
della lampada.
142)
Luci targa
Per sostituire le lampade procedere
come segue:
mediante l'utilizzo del cacciavite in
dotazione, rimuovere il gruppo
trasparente 1 fig. 155;
ruotare in senso antiorario il
portalampade 2 fig. 156, estrarre la
lampada 3 e sostituirla;
rimontare il gruppo trasparente
esercitando leggera pressione sullo
stesso.
NOTA Prima di effettuare la rimozione
del gruppo trasparente, assicurarsi di
proteggere (ad es. con un panno) la
punta del cacciavite, in modo da non
danneggiare il trasparente stesso.
ATTENZIONE
139)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di
incendio.
140)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
141)Effettuare l'operazione di sostituzione
lampade solo con motore arrestato ed in
posizione che non costituisca pericolo per il
traffico e ne permetta la sostituzione in
sicurezza (vedere quanto descritto nel
paragrafo “In sosta”). Assicurarsi inoltre
che il motore sia freddo, per evitare il
pericolo di ustioni.
142)Prima di procedere con la sostituzione
della lampada attendere che i condotti di
scarico si raffreddino: PERICOLO DI
USTIONI!
153P2000183
154P2000080-000-000155P1030157-000-000
15608026J0026EM
152
IN EMERGENZA

AVVERTENZA
61)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare il
bulbo con un panno inumidito di alcool e
lasciare asciugare.
SOSTITUZIONE
FUSIBILI
GENERALITÀ
143) 144) 145) 146)
62)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Pinzetta estrazione fusibili
Per sostituire un fusibile utilizzare la
pinzetta agganciata internamente al
coperchio fusibili del vano motore
(vedere fig. 157 ).
La pinzetta è predisposta con due
estremità differenti ed appositamente
studiate per la rimozione dei diversi tipi
di fusibili presenti in vettura.
Dopo averla utilizzata, ricollocare la
pinzetta nella sua sede.
ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate su plancia
portastrumenti, sottoplancia
portastrumenti, nel vano motore ed
all'interno del bagagliaio.
15708036J0002EM
153

CENTRALINA VANO
MOTORE
63)
La centralina è ubicata a fianco della
batteria fig. 158.
Per accedere ai fusibili, procedere
come segue:
utilizzando il cacciavite in dotazione,
premere a fondo la vite 1 fig. 159;
contemporaneamente ruotare
lentamente la vite in senso antiorario,
fino ad incontrare resistenza (non
forzare oltre il limite);
rilasciare lentamente la vite;
l'avvenuta apertura è segnalata dalla
fuoruscita, dalla propria sede, dell'intera
testa della vite;
rimuovere il coperchio 2, facendolo
scorrere verso l'alto sulle guide laterali,
come indicato in figura.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul coperchio.
Una volta sostituito il fusibile, procedere
come segue:
reinserire correttamente il coperchio
2 nelle guide laterali della scatola;
farlo scorrere completamente
dall'alto verso il basso;
utilizzando il cacciavite in dotazione,
premere a fondo la vite 1;
contemporaneamente ruotare
lentamente la vite in senso orario, fino
ad incontrare resistenza (non forzare
oltre il limite);
rilasciare lentamente la vite;
l'avvenuta chiusura è segnalata dal
fissaggio, nella propria sede, dell'intera
testa della vite.
15808036J0005EM
15908036J0006EM
154
IN EMERGENZA

CENTRALINA PLANCIA
PORTASTRUMENTI

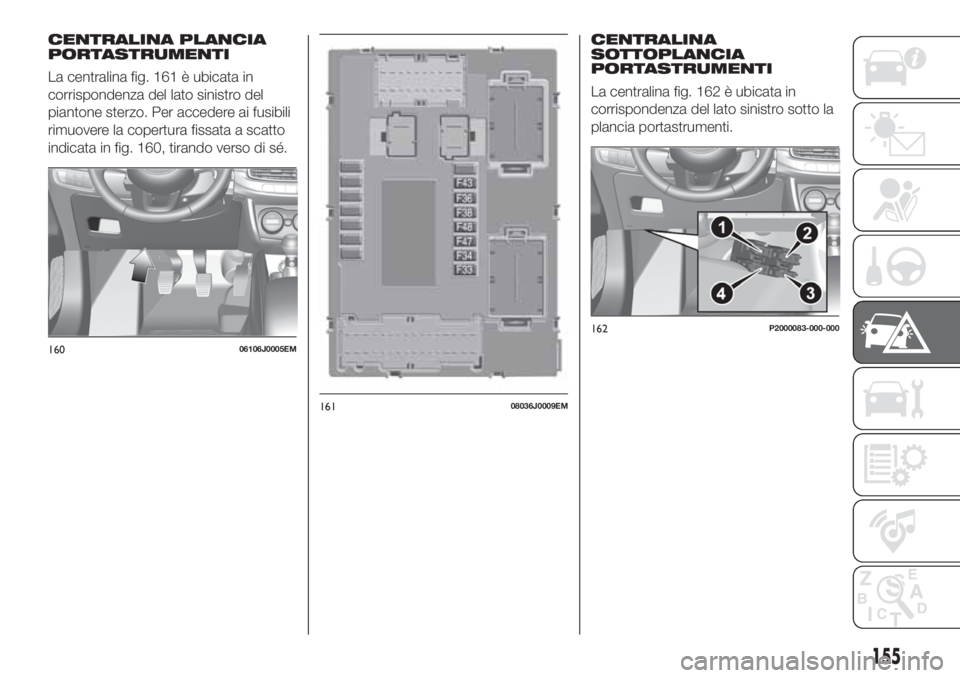

La centralina fig. 161 è ubicata in
corrispondenza del lato sinistro del
piantone sterzo. Per accedere ai fusibili
rimuovere la copertura fissata a scatto
indicata in fig. 160, tirando verso di sé.
CENTRALINA
SOTTOPLANCIA
PORTASTRUMENTI
La centralina fig. 162 è ubicata in
corrispondenza del lato sinistro sotto la
plancia portastrumenti.
16006106J0005EM
16108036J0009EM
162P2000083-000-000
155

CENTRALINA
BAGAGLIAIO

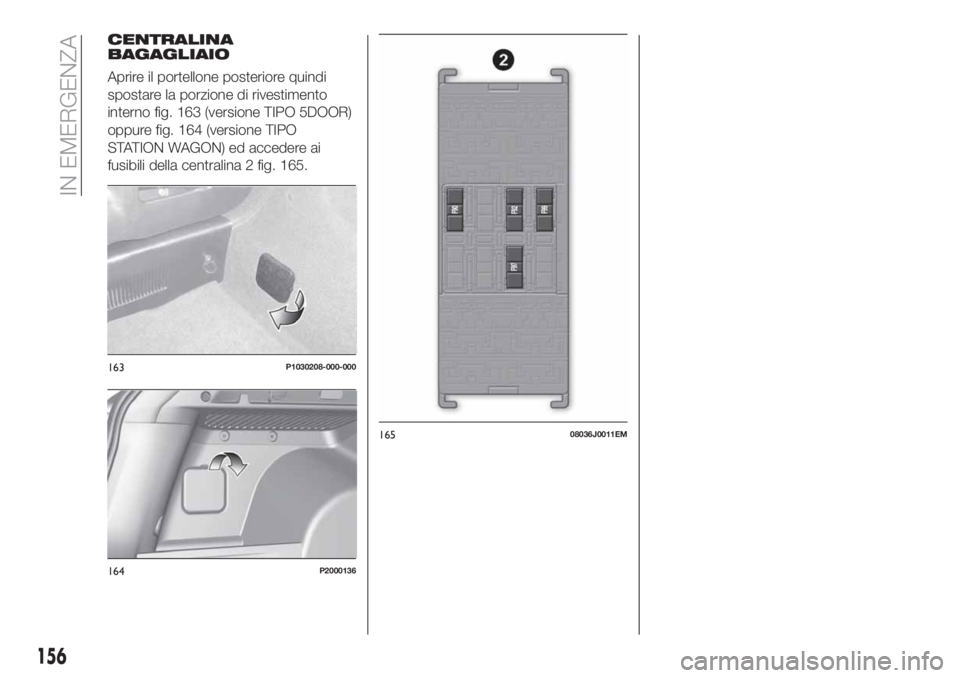

Aprire il portellone posteriore quindi
spostare la porzione di rivestimento
interno fig. 163 (versione TIPO 5DOOR)
oppure fig. 164 (versione TIPO
STATION WAGON) ed accedere ai
fusibili della centralina 2 fig. 165.
163P1030208-000-000
164P2000136
16508036J0011EM
156
IN EMERGENZA

CENTRALINA VANO MOTORE
fig. 158
UTILIZZATORI FUSIBILE AMPERE
Avvisatore acustico bitonale F10 15
Specchi elettrici riscaldati F88 7.5
Lunotto termico F20 30
Active Grille Shutter F84 5
CENTRALINA PLANCIA PORTASTRUMENTI
fig. 161
UTILIZZATORI FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato guidatore) F47 25
Alzacristallo elettrico anteriore (lato passeggero) F48 25
Alimentazione sistemaUconnect
™, Climatizzatore, Sistema
EOBD, Porta USB/AUX (ove presente), Comandi al volante.F36 15
Dispositivo Dead Lock (Sblocco porta lato guidatore per
versioni/mercati, dove previsto)/Sblocco porte/Chiusura
centralizzata/Sblocco elettrico portellone posterioreF38 20
Pompa lavacristallo F43 20
Alzacristallo elettrico posteriore sinistro F33 25
Alzacristallo elettrico posteriore destro F34 25
157

CENTRALINA SOTTOPLANCIA PORTASTRUMENTI
fig. 162
UTILIZZATORI FUSIBILE AMPERE
Sblocco porta anteriore (lato guidatore) 1 7.5
Sblocco porta anteriore (lato passeggero) 2 7.5
Sblocco porta posteriore (sinistro) 3 7.5
Sblocco porta posteriore (destro) 4 7.5
CENTRALINA BAGAGLIAIO
fig. 165
UTILIZZATORI FUSIBILE AMPERE
Presa corrente posteriore 12 V F97 15
Riscaldatore sedile anteriore lato guida F99 10
Riscaldatore sedile anteriore lato passeggero F92 10
Regolazione lombare sedile anteriore lato guida F90 10
158
