2018 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

Gli air bag frontali (guidatore e
passeggero) non sono sostitutivi, ma
complementari all'uso delle cinture di
sicurezza, che si raccomanda sempre
di indossare, come del resto prescritto
dalla legislazione in Europa e nella
maggior parte dei Paesi extraeuropei.
In caso d’urto una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti e può entrare in
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili che non interessano la
superficie frontale della vettura (ad es.
urto del parafango contro il guard rail);
incuneamento della vettura sotto
altri veicoli o barriere protettive (ad
esempio sotto autocarri o guard rail).
La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che gli
air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna.
La mancata attivazione in questi casi
non è pertanto indice di
malfunzionamento del sistema.Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per la
migliore protezione di occupanti dei
posti anteriori che indossano le cinture
di sicurezza. Il loro volume al momento
del massimo gonfiaggio è tale da
riempire la maggior parte dello spazio
tra il volante ed il guidatore e tra la
plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso di
urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.
Air bag frontale lato guidatore
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante
fig. 105.Air bag frontale lato passeggero
È costituito da un cuscino a gonfiaggio
istantaneo, contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 106, con un maggior
volume rispetto a quello del lato
guidatore.
10506106J0001EM
10606106J0002EM
103

Air bag frontale lato passeggero e
seggiolini bambini
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con air bag lato passeggero attivo,
poiché l'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.
AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero fig. 107.Disattivazione degli air bag lato
passeggero: air bag frontale e air
bag laterale per la protezione di
bacino, torace e spalla
Qualora fosse necessario trasportare un
bambino in un seggiolino rivolto
contromarcia sul sedile anteriore è
necessario disattivare l'air bag frontale
lato passeggero e l'air bag laterale
anteriore (Side bag).
Per la disattivazione degli air bag agire
sul Menu del display (vedere quanto
descritto al paragrafo "Display" nel
capitolo "Conoscenza del quadro
strumenti").
Al centro della plancia portastrumenti
fig. 108, è presente il LED
.
Portando il dispositivo di avviamento in
posizione MAR, il LED si accende per
circa 8 secondi. Nel caso in cui ciò non
avvenga rivolgersi alla Rete
Assistenziale Fiat. Durante i primi
secondi l'accensione del LED non
indica il reale stato della protezione del
passeggero, ma ha solo lo scopo di
verificarne il corretto funzionamento. In
seguito al test, della durata di alcuni
secondi, il LED indicherà lo stato della
protezione dell'air bag passeggero.Protezione passeggero attiva:ilLED
è spento.
Protezione passeggero disattiva:il
LED
si accende a luce fissa.
Il LED potrebbe illuminarsi con intensità
diversa a seconda delle condizioni della
vettura. L'intensità potrebbe variare
durante lo stesso ciclo chiave.
10706106J0003EM
108P2000023-000-000
104
SICUREZZA

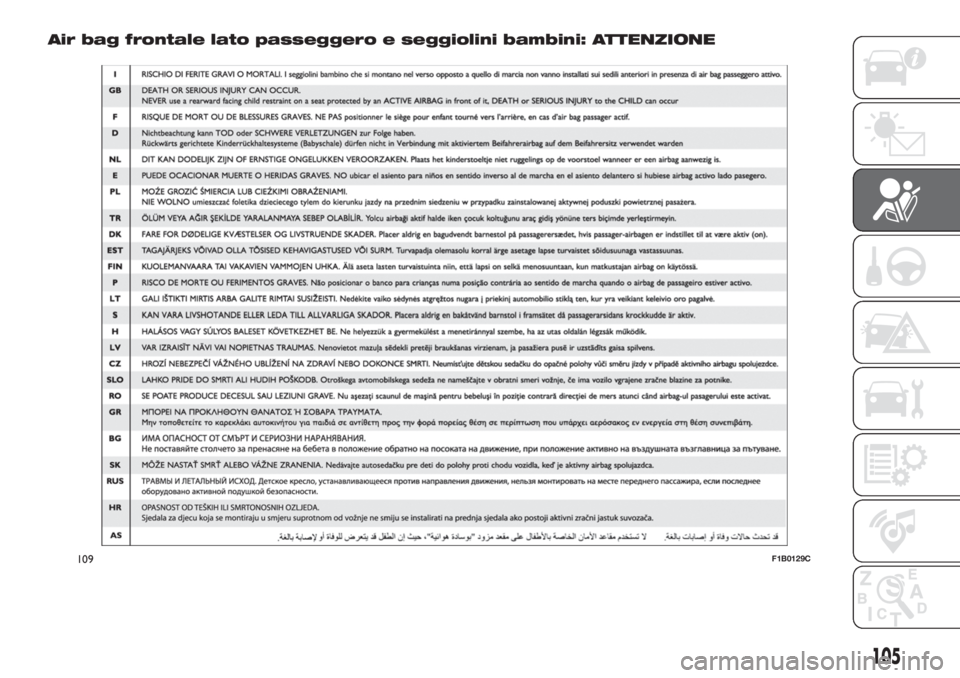

Air bag frontale lato passeggero e seggiolini bambini: ATTENZIONE
109F1B0129C
105

AIR BAG LATERALI
Per aumentare la protezione degli
occupanti in caso di urto laterale la
vettura è dotata di air bag laterali
anteriori (Side bag) e air bag a tendina
(Window bag).
Side bag
Sono costituiti da due cuscini ubicati
negli schienali dei sedili anteriori
fig. 110 che proteggono la zona del
bacino, del torace e della spalla degli
occupanti in caso di urto laterale di
severità medio-alta.
Sono contrassegnati dall'etichetta
"AIRBAG" cucita sul lato esterno dei
sedili anteriori.
Window bag
Sono costituiti da due cuscini a
"tendina" alloggiati dietro i rivestimenti
laterali tetto e coperti da apposite
finizioni fig. 111.Hanno il compito di proteggere la testa
degli occupanti anteriori e posteriori in
caso di urto laterale, grazie alla loro
ampia superficie di sviluppo.
In caso di urti laterali di bassa severità
l'attivazione degli air bag laterali non è
richiesta.
La migliore protezione da parte del
sistema in caso di urto laterale si ha
mantenendo una corretta posizione sul
sedile, permettendo in tal modo un
corretto dispiegamento del Window
bag.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Avvertenze
Non lavare i sedili con acqua o vapore
in pressione (a mano o nelle stazioni di
lavaggio automatiche per sedili).
L'attivazione degli air bag frontali e/o
laterali è possibile quando la vettura èstata sottoposta a forti urti che
interessano la zona sottoscocca (es.
urti violenti contro gradini, marciapiedi,
cadute della vettura in grandi buche o
avvallamenti stradali, ecc…).
L'entrata in funzione degli air bag libera
una piccola quantità di polveri: queste
non sono nocive e non indicano un
principio di incendio. La polvere
potrebbe tuttavia irritare la pelle e gli
occhi: in questo caso lavarsi con
sapone neutro ed acqua.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti gli
air bag devono essere effettuati dalla
Rete Assistenziale Fiat.
In caso di rottamazione della vettura
rivolgersi alla Rete Assistenziale Fiat per
far disattivare l'impianto air bag.
L'attivazione di pretensionatori ed air
bag è decisa in modo differenziato, in
base al tipo di urto. La mancata
attivazione di uno o più di essi non è
pertanto indice di malfunzionamento del
sistema.11006106J0008EM
111P2000006-000-000
106
SICUREZZA

ATTENZIONE
91)Non applicare adesivi od altri oggetti
sul volante, sulla plancia in zona air bag
lato passeggero, sul rivestimento laterale
lato tetto e sui sedili. Non porre oggetti
sulla plancia lato passeggero (ad esempio
telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero ed, inoltre, causare gravi
lesioni agli occupanti della vettura.
92)Guidare tenendo sempre le mani sulla
corona del volante in modo che, in caso di
intervento dell'air bag, questo possa
gonfiarsi senza incontrare ostacoli. Non
guidare con il corpo piegato in avanti ma
tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.
93)In presenza di air bag lato passeggero
attivo NON installare sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. In caso di urto, l'attivazione dell'air
bag potrebbe produrre lesioni mortali al
bambino trasportato, indipendentemente
dalla gravità dell'urto. Pertanto, disinserire
sempre l'air bag lato passeggero quando
sul sedile anteriore passeggero viene
installato un seggiolino per bambino
montato nel verso opposto a quello di
marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo.94)Per la disattivazione degli air bag da
Menu del quadro strumenti vedere quanto
descritto nel capitolo "Conoscenza del
quadro strumenti" al paragrafo "Voci
menu".
95)Non agganciare oggetti rigidi ai ganci
appendiabiti ed alle maniglie di sostegno.
96)Non appoggiare la testa, le braccia o i
gomiti sulla porta, sui finestrini e nell’area
del Window bag per evitare possibili lesioni
durante la fase di gonfiaggio.
97)Non sporgere mai la testa, le braccia e
i gomiti fuori dal finestrino.
98)Se la spia
non si accende portando
il dispositivo di avviamento in posizione
MAR oppure rimane accesa durante la
marcia è possibile che sia presente
un'anomalia nei sistemi di ritenuta; in tal
caso gli air bag o i pretensionatori
potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di
casi, attivarsi erroneamente. Prima di
proseguire, contattare la Rete Assistenziale
Fiat per l'immediato controllo del sistema.
99)Su alcune versioni, in caso di avaria del
LED
(ubicato sulla mostrina presente
sulla plancia portastrumenti), si accende la
spia
sul quadro strumenti e vengono
disattivati gli air bag lato passeggero.
100)In presenza di Side bag, non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine.
101)Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo tra
le labbra pipa, matite ecc. In caso di urto
con intervento dell'air bag potrebbero
arrecarvi gravi danni.102)Se la vettura è stata oggetto di furto o
tentativo di furto, se ha subito atti vandalici,
inondazioni o allagamenti, far verificare il
sistema air bag presso la Rete
Assistenziale Fiat.
103)Con dispositivo di avviamento in
posizione MAR, sia pure a motore
arrestato, gli air bag possono attivarsi
anche a vettura ferma, qualora questa
venga urtata da un altro veicolo in marcia.
Quindi, anche con vettura ferma, i
seggiolini bambino che si montano nel
verso opposto a quello di marcia NON
vanno installati sul sedile anteriore
passeggero in presenza di air bag frontale
passeggero attivo. L'attivazione dell'air bag
in caso di urto potrebbe produrre lesioni
mortali al bambino trasportato. Pertanto,
disinserire sempre l'air bag lato
passeggero quando sul sedile anteriore
passeggero viene installato un seggiolino
per bambino montato nel verso opposto a
quello di marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo. Si
ricorda infine che, qualora il dispositivo di
avviamento si trovi in posizione STOP,
nessun dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.
107

104)Il malfunzionamento della spiaviene indicato con l'accensione, sul
display del quadro strumenti, di un simbolo
di avaria air bag e dalla visualizzazione di un
messaggio dedicato (o, per versioni dove
previsto, con l'accensione in modalità
lampeggiante della spia di avaria generica).
Non vengono disabilitate le cariche
pirotecniche. Prima di proseguire,
contattare la Rete Assistenziale Fiat per
l'immediato controllo del sistema.
105)L'intervento dell'air bag frontale è
previsto per urti di entità superiore a quella
dei pretensionatori. Per urti compresi
nell'intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione i
soli pretensionatori.
106)L'air bag non sostituisce le cinture di
sicurezza, ma ne incrementa l'efficacia.
Poiché gli air bag frontali non intervengono
in caso di urti frontali a bassa velocità, urti
laterali, tamponamenti o ribaltamenti, gli
occupanti sono protetti, oltre che da
eventuali air bag laterali, dalle sole cinture
di sicurezza che, pertanto, vanno sempre
allacciate.
108
SICUREZZA

AVVIAMENTO E GUIDA
Entriamo nel "cuore" dell'auto: vediamo
come utilizzarla al meglio in tutte le sue
potenzialità.
Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole
compagna di viaggio attenta al nostro
comfort e al nostro portafogli.AVVIAMENTO DEL MOTORE. . . .110
IN SOSTA.................111
FRENO DI STAZIONAMENTO. . . .111
CAMBIO MANUALE..........112
CAMBIO AUTOMATICO........113
CAMBIO AUTOMATICO A DOPPIA
FRIZIONE.................115
SISTEMA START&STOP........118
SPEED LIMITER.............120
CRUISE CONTROL
ELETTRONICO.............122
ADAPTIVE CRUISE CONTROL
(ACC)....................123
SENSORI PARCHEGGIO.......132
TELECAMERA POSTERIORE. . . .134
TRAINO DI RIMORCHI.........137
RIFORNIMENTO DELLA VETTURA .138
109

AVVIAMENTO DEL
MOTORE
Prima di avviare la vettura regolare il
sedile, gli specchi retrovisori interni ed
esterni ed allacciare correttamente la
cintura di sicurezza.
Per l'avviamento del motore non
premere mai il pedale dell'acceleratore.
All'occorrenza, sul display possono
essere visualizzati messaggi indicanti la
procedura per effettuare l'avviamento.
PROCEDURA
AVVIAMENTO MOTORE
107) 108) 109) 110)
38) 39) 40) 41)
Versioni con cambio manuale
Procedere come segue:
inserire il freno di stazionamento e
posizionare la leva del cambio in folle;
premere a fondo il pedale della
frizione, senza premere l'acceleratore;
solo per versioni Diesel, portare il
dispositivo di avviamento in posizione
MAR, sul quadro strumenti si accende
la spia
ed attendere lo
spegnimento della spia;
portare il dispositivo di avviamento in
posizione AVV e rilasciarlo appena il
motore si è avviato;
se il motore non si avvia entro
10 secondi, riportare il dispositivo di
avviamento in posizione STOP ed
attendere 10-15 secondi prima di
ripetere la manovra di avviamento;
ripetuta la manovra, se il problema
dovesse persistere, rivolgersi alla Rete
Assistenziale Fiat.
Versioni con cambio automatico
(ove presente)
Procedere come segue:
inserire il freno di stazionamento e
posizionare la leva del cambio in
posizione P (Parcheggio) oppure N
(Folle);
portare il dispositivo di avviamento in
posizione AVV;
se il motore non si avvia, riportare il
dispositivo di avviamento in posizione
STOP ed attendere 10-15 secondi
prima di ripetere la manovra di
avviamento;
ripetuta la manovra, se il problema
dovesse persistere, rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
107)Non tentare l'avviamento del motore
versando combustibile od altro liquido
infiammabile all'interno della presa d'aria
del corpo farfallato: questa operazione
potrebbe provocare danni al motore e ad
eventuali persone che si trovino in
prossimità di esso.
108)È pericoloso far funzionare il motore in
locali chiusi. Il motore consuma ossigeno e
scarica anidride carbonica, ossido di
carbonio ed altri gas tossici.
109)Fin quando il motore non è avviato, il
servofreno non è attivo, quindi è
necessario esercitare uno sforzo sul pedale
del freno di gran lunga superiore all'usuale.
110)Evitare l’avviamento mediante spinta,
traino oppure sfruttando le discese. Queste
manovre potrebbero danneggiare la
marmitta catalitica.
AVVERTENZA
38)Si consiglia, nel primo periodo d’uso,
ovvero nei primi 1600 km, di non richiedere
alla vettura le massime prestazioni (ad es.
eccessive accelerazioni, percorrenze
troppo prolungate ai regimi massimi,
frenate eccessivamente intense, ecc.).
39)Con motore arrestato non lasciare il
dispositivo di avviamento in posizione MAR
per evitare che un inutile assorbimento di
corrente scarichi la batteria.
110
AVVIAMENTO E GUIDA
