2018 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.QUADRO E STRUMENTI DI BORDO .48
DISPLAY..................51
TRIP COMPUTER.............54
SPIE E MESSAGGI............55
47

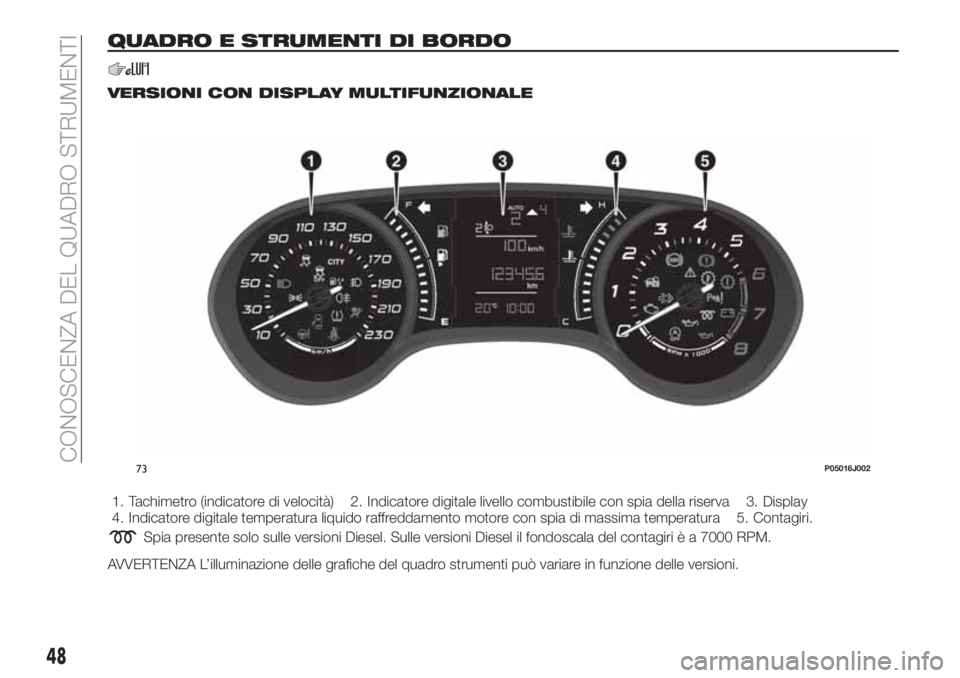

QUADRO E STRUMENTI DI BORDO
VERSIONI CON DISPLAY MULTIFUNZIONALE
Spia presente solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del contagiri è a 7000 RPM.
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
73P05016J002
48
CONOSCENZA DEL QUADRO STRUMENTI
1. Tachimetro (indicatore di velocità) 2. Indicatore digitale livello combustibile con spia della riserva 3. Display
4. Indicatore digitale temperatura liquido raffreddamento motore con spia di massima temperatura 5. Contagiri.

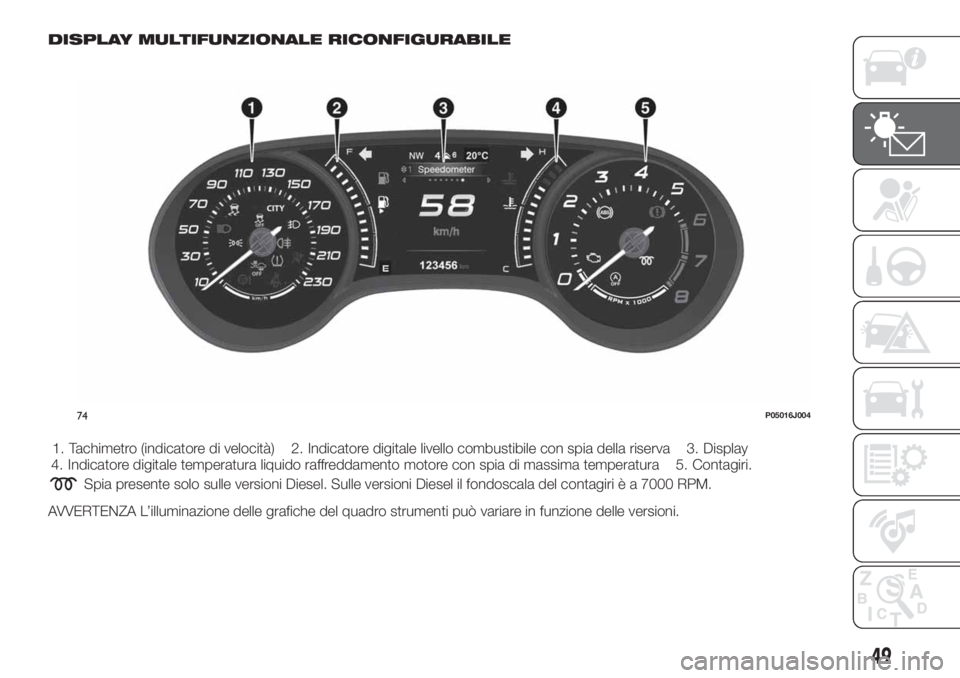

DISPLAY MULTIFUNZIONALE RICONFIGURABILE
Spia presente solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del contagiri è a 7000 RPM.
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
74P05016J004
49
1. Tachimetro (indicatore di velocità) 2. Indicatore digitale livello combustibile con spia della riserva 3. Display
4. Indicatore digitale temperatura liquido raffreddamento motore con spia di massima temperatura 5. Contagiri.

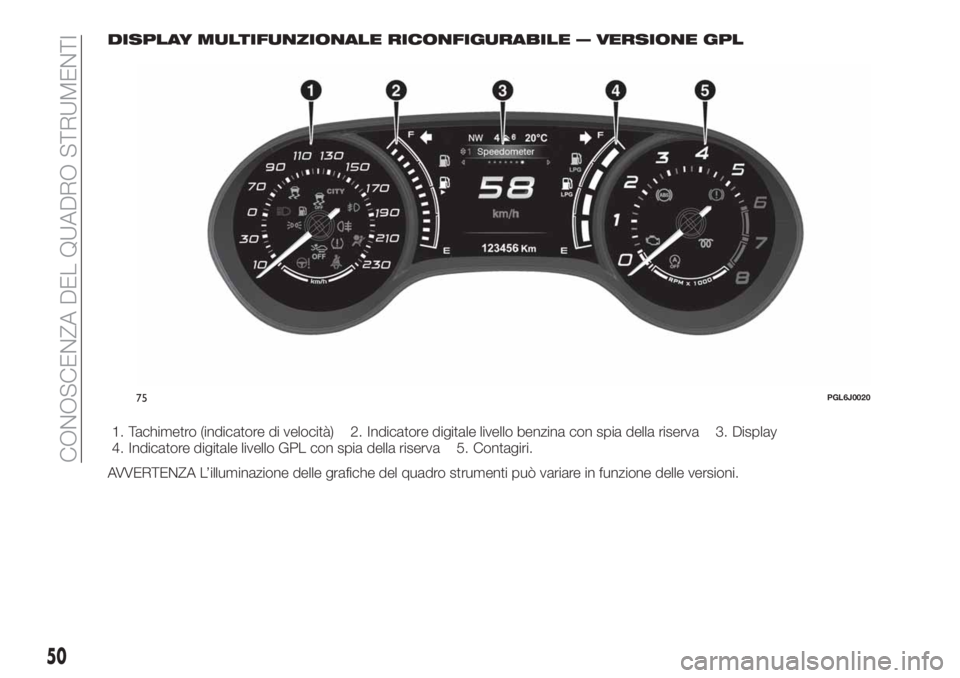

DISPLAY MULTIFUNZIONALE RICONFIGURABILE — VERSIONE GPL
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
75PGL6J0020
50
CONOSCENZA DEL QUADRO STRUMENTI
1. Tachimetro (indicatore di velocità) 2. Indicatore digitale livello benzina con spia della riserva 3. Display
4. Indicatore digitale livello GPL con spia della riserva 5. Contagiri.

DISPLAY
DESCRIZIONE
La vettura è dotata di un display, in
grado di offrire informazioni utili al
guidatore durante la guida della vettura.
Con dispositivo di avviamento in
posizione STOP e chiave estratta,
all'apertura / chiusura di una porta il
display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri totali
(oppure miglia) percorsi.
GEAR SHIFT INDICATOR
Il sistema Gear Shift Indicator (GSI)
suggerisce al guidatore il momento in
cui effettuare un cambio marcia
attraverso un’apposita indicazione (2
fig. 76 per versioni con display
multifunzionale oppure 4 fig. 77 per
versioni con display multifunzionale
riconfigurabile) sul display del quadro
strumenti.
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzato il
simbolo
il GSI suggerisce di passare
ad una marcia con rapporto superiore,
mentre quando viene visualizzato il
simbolo
il GSI suggerisce di passare
ad una marcia con rapporto inferiore.L’indicazione rimane visualizzata sul
display fino a quando non viene
effettuato un cambio marcia oppure fino
a quando le condizioni di guida non
rientrano in un profilo di missione tale
da non dover rendere necessario un
cambio marcia per ottimizzare i
consumi.
In alcune versioni, accanto al simbolo
oppure, vengono anche
visualizzate la marcia inserita e quella
suggerita.
È inoltre possibile che vengano
visualizzate le icone
oppure
, quando il GSI suggerisce di
passare ad una marcia due volte
superiore oppure inferiore a quella
inserita. Su tali versioni, quando le
condizioni di guida non rendono
necessario un cambio marcia per
ottimizzare i consumi, il sistema
visualizza solo l’indicazione della marcia
inserita.
Durante il cambio marcia, l’indicazione
della marcia inserita ed il suggerimento
di cambio marcia scompaiono
temporaneamente dal display per
ricomparire non appena viene terminato
il cambio marcia.
DISPLAY
MULTIFUNZIONALE
Sul display fig. 76 vengono visualizzate
le seguenti informazioni:
1: Posizione assetto fari (solo con
luci anabbaglianti inserite)
2: Indicazione suggerimento cambio
marcia (GSI)
3: Indicazione marcia inserita4: Ora5: Temperatura esterna (per versioni/
mercati, dove previsto)
6: Odometro (visualizzazione
chilometri/ miglia percorsi)
7: Visualizzazione "Cruise Control" o
velocità istantanea (per versioni/mercati,
dove previsto)
7605036J0001EM
51

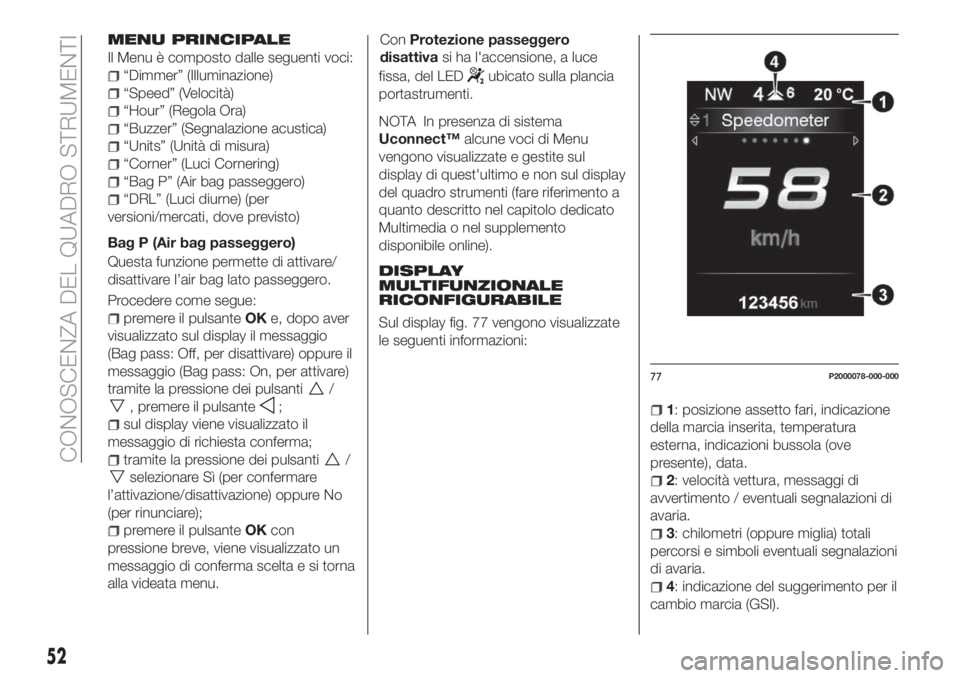

MENU PRINCIPALE
Il Menu è composto dalle seguenti voci:
“Dimmer” (Illuminazione)
“Speed” (Velocità)
“Hour” (Regola Ora)
“Buzzer” (Segnalazione acustica)
“Units” (Unità di misura)
“Corner” (Luci Cornering)
“Bag P” (Air bag passeggero)
“DRL” (Luci diurne) (per
versioni/mercati, dove previsto)
Bag P (Air bag passeggero)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
premere il pulsanteOKe, dopo aver
visualizzato sul display il messaggio
(Bag pass: Off, per disattivare) oppure il
messaggio (Bag pass: On, per attivare)
tramite la pressione dei pulsanti
/
, premere il pulsante;
sul display viene visualizzato il
messaggio di richiesta conferma;
tramite la pressione dei pulsanti/
selezionare Sì (per confermare
l’attivazione/disattivazione) oppure No
(per rinunciare);
premere il pulsanteOKcon
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu.ConProtezione passeggero
disattivasi ha l'accensione, a luce
fissa, del LED
ubicato sulla plancia
portastrumenti.
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo dedicato
Multimedia o nel supplemento
disponibile online).
DISPLAY
MULTIFUNZIONALE
RICONFIGURABILE
Sul display fig. 77 vengono visualizzate
le seguenti informazioni:
1: posizione assetto fari, indicazione
della marcia inserita, temperatura
esterna, indicazioni bussola (ove
presente), data.
2: velocità vettura, messaggi di
avvertimento / eventuali segnalazioni di
avaria.
3: chilometri (oppure miglia) totali
percorsi e simboli eventuali segnalazioni
di avaria.
4: indicazione del suggerimento per il
cambio marcia (GSI).
77P2000078-000-000
52
CONOSCENZA DEL QUADRO STRUMENTI

MENU PRINCIPALE
Il Menu è composto dalle seguenti voci:
TRIP
GSI
INFO VEICOLO
DRIVER ASSIST
AUDIO (funzione disponibile nelle
versioni e nei mercati ove presente)
TELEFONO (funzione disponibile
nelle versioni e nei mercati ove
presente)
NAVIGAZIONE (funzione disponibile
nelle versioni e nei mercati ove
presente)
AVVISI
IMP. VEICOLO
Imp. Veicolo
Questa voce di Menu consente di
modificare le impostazioni relative a:
Display;
Unità di misura;
Orologio & Data;
Sicurezza
Sicurezza & Assistenza;
Luci;
Porte & Bloccoporte.
Display
Selezionando la voce "Display" è
possibile accedere alle impostazioni /
informazioni relative a: “Imp. Display”,
Lingua", "Vedi telefono" (disponibile
nelle versioni e mercati ove presente),
"Vedi navigazione" (disponibile nelleversioni e mercati ove presente), "Reset
automatico Trip B", “Illuminazione
display”.
Unità di misura
Selezionando la voce "Unità di misura"
è possibile selezionare l'unità di misura
scegliendo tra: "Imperiale", "Metrico",
"Personalizzato".
Orologio & Data
Selezionando la voce "Orologio & Data"
è possibile effettuare le seguenti
regolazioni: "Regola ora", "Formato
ora", "Regola data".
Sicurezza
Selezionando la voce "Sicurezza" è
possibile effettuare le seguenti
regolazioni: "AIR BAG passeggero",
"Beep velocità", "Beep cinture".
La regolazione "AIR BAG passeggero"
consente l'attivazione / disattivazione
dell'air bag passeggero.Protezione
passeggero disattiva: accensione, a
luce fissa, del LED
ubicato sulla
plancia portastrumenti.
Sicurezza & Assistenza
Selezionando la voce "Sicurezza &
Assistenza" è possibile effettuare le
seguenti regolazioni: Sensore pioggia,
Volume Avvisi, Brake Control, Brake
C.Sensivity, Park Assist, Vol. Park
Assist.Luci
Selezionando la voce "Luci" è possibile
effettuare le seguenti regolazioni: "Luci
di cortesia", "Luci diurne", "Luci
cornering", "Sensore fari", "Follow me
home".
Porte & Bloccoporte
Selezionando la voce "Porte &
Bloccoporte" è possibile effettuare le
seguenti regolazioni: "Autoclose", "Luci
alla chiusura", "Sbloc. porte/usc.".
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo dedicato
Multimedia o nel supplemento
disponibile online).

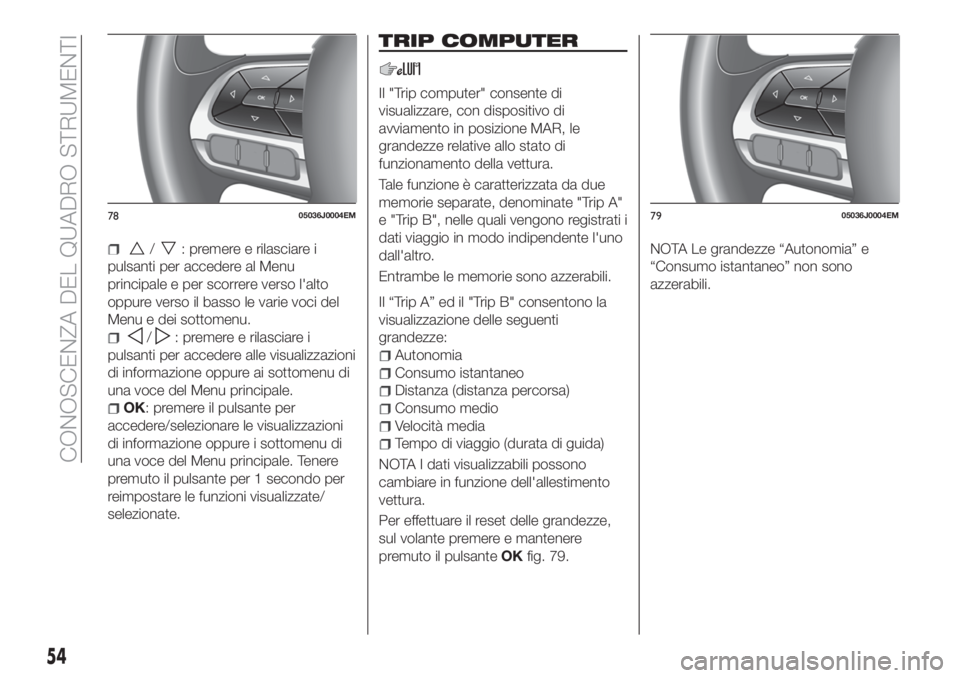

PULSANTI DI COMANDO
Sono ubicati sul lato sinistro del volante
fig. 78.
Consentono di selezionare ed interagire
con le voci del "Menu principale" del
display (vedere quanto descritto al
paragrafo "Menu principale").
53

/: premere e rilasciare i
pulsanti per accedere al Menu
principale e per scorrere verso l'alto
oppure verso il basso le varie voci del
Menu e dei sottomenu.
/: premere e rilasciare i
pulsanti per accedere alle visualizzazioni
di informazione oppure ai sottomenu di
una voce del Menu principale.
OK: premere il pulsante per
accedere/selezionare le visualizzazioni
di informazione oppure i sottomenu di
una voce del Menu principale. Tenere
premuto il pulsante per 1 secondo per
reimpostare le funzioni visualizzate/
selezionate.
TRIP COMPUTER
Il "Trip computer" consente di
visualizzare, con dispositivo di
avviamento in posizione MAR, le
grandezze relative allo stato di
funzionamento della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati i
dati viaggio in modo indipendente l'uno
dall'altro.
Entrambe le memorie sono azzerabili.
Il “Trip A” ed il "Trip B" consentono la
visualizzazione delle seguenti
grandezze:
Autonomia
Consumo istantaneo
Distanza (distanza percorsa)
Consumo medio
Velocità media
Tempo di viaggio (durata di guida)
NOTA I dati visualizzabili possono
cambiare in funzione dell'allestimento
vettura.
Per effettuare il reset delle grandezze,
sul volante premere e mantenere
premuto il pulsanteOKfig. 79.NOTA Le grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
7805036J0004EM7905036J0004EM
54
CONOSCENZA DEL QUADRO STRUMENTI
