2018 FIAT TIPO 5DOORS STATION WAGON Libretto Uso Manutenzione (in Italian)

CERCHI E PNEUMATICI IN DOTAZIONE
188)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale.
Sul Libretto di circolazione sono inoltre riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e manutenzione" e "Libretto di circolazione" considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
Versioni Cerchi Pneumatici in dotazione Ruota di scorta(*)
1.4 16V 95CV /
1.3 Multijet 95CV6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
1.4 T-jet 120CV /
1.6 E.TorQ6J X 15 H2 ET38
(***)195/65 R15 91H(***)195/65 R15 91H(***)
6,5J X 16 H2 ET39
205/55 R16 91H(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.4 T-jet 120CV
GPL6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
(*) Per versioni TIPO 5DOOR, in alternativa alla ruota di scorta, è possibile richiedere il ruotino da 135/70 R16.
(**) Per versioni/mercati ove previsto, sono disponibili come optional gli pneumatici di pari taglia M+S Goodyear Vector 4Seasons Gen-2 o equivalenti
(***) Per versioni TIPO 5DOOR
(****) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
215

Versioni Cerchi Pneumatici in dotazione Ruota di scorta(*)
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
NOTA Sulle versioni equipaggiate con pneumatici 195 / 65 R15 e 205 / 55 R16 possono essere montate catene da neve ad
ingombro ridotto con sporgenza massima oltre il profilo dello pneumatico paria9mm.
NOTA Sulle versioni equipaggiate con pneumatici 225 / 45 R17 possono essere montate catene da neve ad ingombro ridotto
con sporgenza massima oltre il profilo dello pneumatico paria7mm.
NOTA Lo pneumatico 225/40 R18 92W XL non è catenabile.
216
DATI TECNICI
(*) Per versioni TIPO 5DOOR, in alternativa alla ruota di scorta, è possibile richiedere il ruotino da 135/70 R16.
(**) Per versioni/mercati ove previsto, sono disponibili come optional gli pneumatici di pari taglia M+S Goodyear Vector 4Seasons Gen-2 o equivalenti
(****) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(*****) Versioni per mercati specifici

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
Versione TIPO 5DOOR
Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di
scortaRuotino di
scorta(**)Anteriore Posteriore Anteriore Posteriore
1.4 16V
95CV195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120CV /
1.6 E.TorQ /
1.3 Multijet
95CV195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
217
(**) Ove presente (*) In caso di utilizzo in emergenza della ruota di scorta, verificarne la pressione e, se necessario, allinearla ai valori prescritti per lo pneumatico dell'asse su cui viene
utilizzata.
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(****) Versioni 1.4 T-jet 120CV / Versioni 1.6 E.TorQ

Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di
scortaRuotino di
scorta(**)Anteriore Posteriore Anteriore Posteriore
1.4 T-jet
120CV GPL205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120CV /
1.6 Multijet
115CV
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
218
DATI TECNICI
(**) Ove presente
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(*****) Versioni per mercati specifici (*) In caso di utilizzo in emergenza della ruota di scorta, verificarne la pressione e, se necessario, allinearla ai valori prescritti per lo pneumatico dell'asse su cui viene
utilizzata.

Versione TIPO STATION WAGON
Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di
scorta
Anteriore Posteriore Anteriore Posteriore
1.4 16V 95CV /
1.3 Multijet
95CV195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120CV
/ 1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120CV
GPL205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120CV /
1.6 Multijet
115CV
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) In caso di utilizzo in emergenza della ruota di scorta, verificarne la pressione e, se necessario, allinearla ai valori prescritti per lo pneumatico dell'asse su cui viene
utilizzata.
(**) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(***) Versioni per mercati specifici
219

Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di
scorta
Anteriore Posteriore Anteriore Posteriore
1.6 Multijet
120CV ECO /
1.6 Multijet
115CV ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
ATTENZIONE
187)La velocità massima dello pneumatico da neve con indicazione "Q" non deve superare i 160 km/h; con indicazione "T" non deve
superare i 190 km/h; con indicazione "H" non deve superare i 210 km/h; nel rispetto comunque, delle vigenti norme del Codice di circolazione
stradale.
188)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
189)Nel caso in cui la vettura sia dotata di ruota di scorta di dimensioni inferiori a quelle di normale utilizzo (con pneumatici da 17” e 18” viene
fornita una ruota di scorta da 16”) oppure di ruotino, osservare le seguenti indicazioni. Il ruotino in dotazione (per versioni/mercati, dove
previsto) è specifico per la vettura: non adoperarlo su veicoli di modello diverso, né utilizzare ruotini di altri modelli sulla propria vettura. Tale
ruotino o ruota di scorta devono essere usati solo in caso di emergenza. L'impiego deve essere ridotto al minimo indispensabile e la velocità
non deve superare gli 80 km/h. Sul ruotino o ruota di scorta è applicato un adesivo di colore arancione, sul quale sono riassunte le principali
avvertenze sull'impiego della ruota stessa e le relative limitazioni d'uso. L'adesivo non deve assolutamente essere rimosso o coperto.
L'adesivo riporta le seguenti indicazioni in quattro lingue: "Attenzione! Solo per uso temporaneo! 80 km/h max! Sostituire appena possibile
con ruota di servizio standard. Non coprire questa indicazione". Sul ruotino o ruota di scorta non deve assolutamente essere applicata la
coppa ruota. Le caratteristiche di guida della vettura, con il ruotino o la ruota di scorta montata, risultano modificate. Evitare accelerate e
frenate violente, brusche sterzate e curve veloci. La durata complessiva del ruotino di scorta è di circa 3000 km, dopo tale percorrenza lo
pneumatico relativo deve essere sostituito con un altro dello stesso tipo. Non installare in alcun caso uno pneumatico tradizionale su di un
cerchio previsto per l’uso come ruotino di scorta. Far riparare e rimontare la ruota sostituita il più presto possibile. Non è consentito l’impiego
contemporaneo di due o più ruotini o ruote di scorta. Non ingrassare i filetti dei bulloni prima di montarli: potrebbero svitarsi spontaneamente.
220
DATI TECNICI
(***) Versioni per mercati specifici (**) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti. (*) In caso di utilizzo in emergenza della ruota di scorta, verificarne la pressione e, se necessario, allinearla ai valori prescritti per lo pneumatico dell'asse su cui viene
utilizzata.

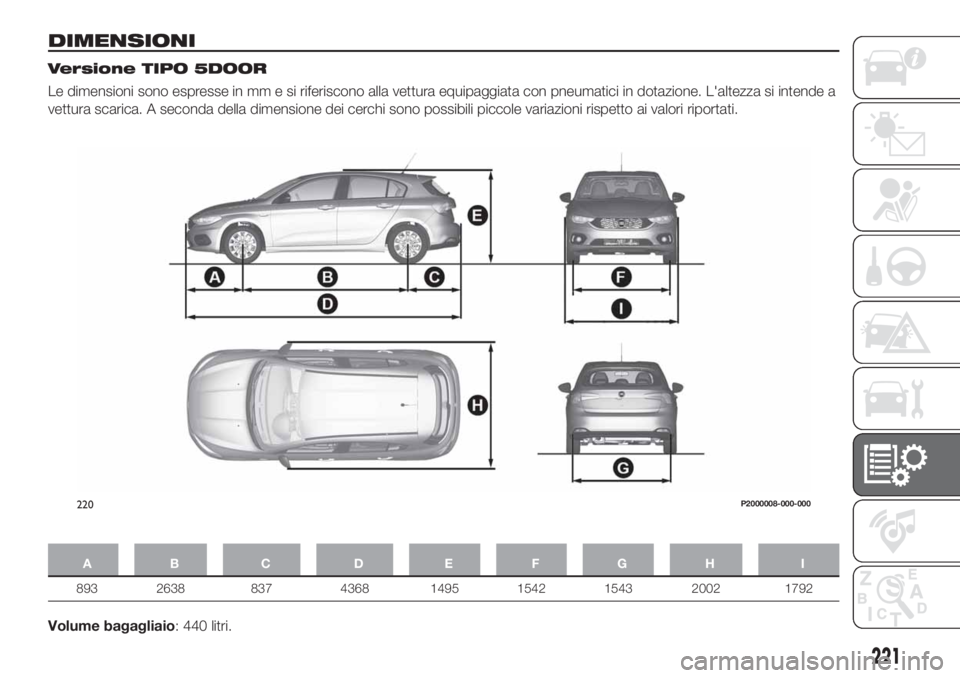

DIMENSIONI
Versione TIPO 5DOOR
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Volume bagagliaio: 440 litri.
220P2000008-000-000
221

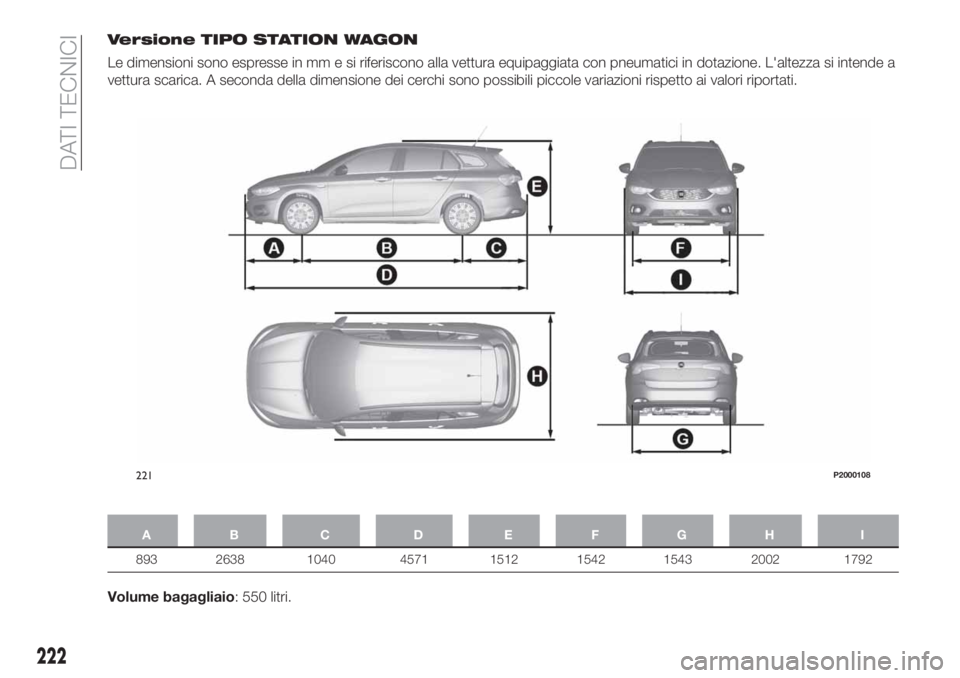

Versione TIPO STATION WAGON
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Volume bagagliaio: 550 litri.
221P2000108
