2018 FIAT TIPO 4DOORS Drift- og vedlikeholdshåndbok (in Norwegian)

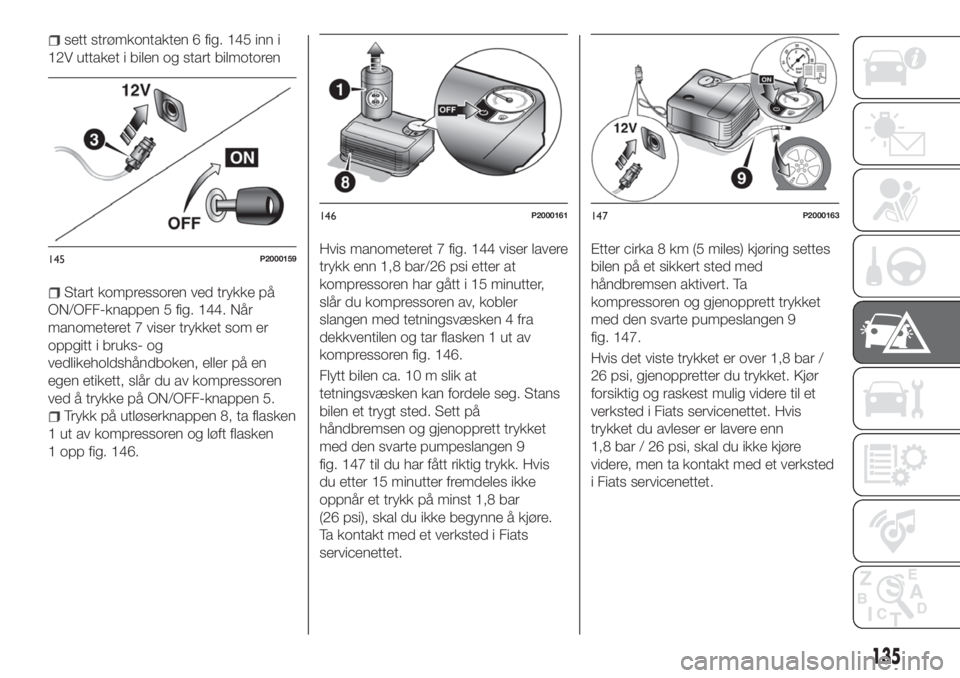

sett strømkontakten 6 fig. 145 inn i
12V uttaket i bilen og start bilmotoren
Start kompressoren ved trykke på
ON/OFF-knappen 5 fig. 144. Når
manometeret 7 viser trykket som er
oppgitt i bruks- og
vedlikeholdshåndboken, eller på en
egen etikett, slår du av kompressoren
ved å trykke på ON/OFF-knappen 5.
Trykk på utløserknappen 8, ta flasken
1 ut av kompressoren og løft flasken
1 opp fig. 146.Hvis manometeret 7 fig. 144 viser lavere
trykk enn 1,8 bar/26 psi etter at
kompressoren har gått i 15 minutter,
slår du kompressoren av, kobler
slangen med tetningsvæsken 4 fra
dekkventilen og tar flasken 1 ut av
kompressoren fig. 146.
Flytt bilen ca. 10 m slik at
tetningsvæsken kan fordele seg. Stans
bilen et trygt sted. Sett på
håndbremsen og gjenopprett trykket
med den svarte pumpeslangen 9
fig. 147 til du har fått riktig trykk. Hvis
du etter 15 minutter fremdeles ikke
oppnår et trykk på minst 1,8 bar
(26 psi), skal du ikke begynne å kjøre.
Ta kontakt med et verksted i Fiats
servicenettet.Etter cirka 8 km (5 miles) kjøring settes
bilen på et sikkert sted med
håndbremsen aktivert. Ta
kompressoren og gjenopprett trykket
med den svarte pumpeslangen 9
fig. 147.
Hvis det viste trykket er over 1,8 bar /
26 psi, gjenoppretter du trykket. Kjør
forsiktig og raskest mulig videre til et
verksted i Fiats servicenettet. Hvis
trykket du avleser er lavere enn
1,8 bar / 26 psi, skal du ikke kjøre
videre, men ta kontakt med et verksted
i Fiats servicenettet.
145P2000159
146P2000161147P2000163
135

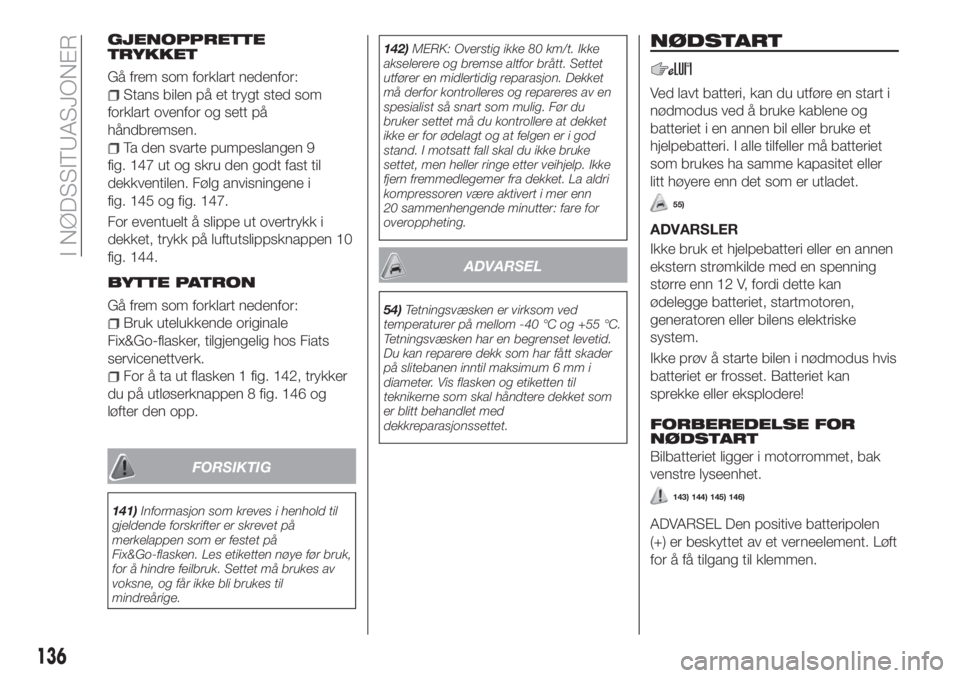

GJENOPPRETTE
TRYKKET
Gå frem som forklart nedenfor:
Stans bilen på et trygt sted som
forklart ovenfor og sett på
håndbremsen.
Ta den svarte pumpeslangen 9
fig. 147 ut og skru den godt fast til
dekkventilen. Følg anvisningene i
fig. 145 og fig. 147.
For eventuelt å slippe ut overtrykk i
dekket, trykk på luftutslippsknappen 10
fig. 144.
BYTTE PATRON
Gå frem som forklart nedenfor:
Bruk utelukkende originale
Fix&Go-flasker, tilgjengelig hos Fiats
servicenettverk.
For å ta ut flasken 1 fig. 142, trykker
du på utløserknappen 8 fig. 146 og
løfter den opp.
FORSIKTIG
141)Informasjon som kreves i henhold til
gjeldende forskrifter er skrevet på
merkelappen som er festet på
Fix&Go-flasken. Les etiketten nøye før bruk,
for å hindre feilbruk. Settet må brukes av
voksne, og får ikke bli brukes til
mindreårige.142)MERK: Overstig ikke 80 km/t. Ikke
akselerere og bremse altfor brått. Settet
utfører en midlertidig reparasjon. Dekket
må derfor kontrolleres og repareres av en
spesialist så snart som mulig. Før du
bruker settet må du kontrollere at dekket
ikke er for ødelagt og at felgen er i god
stand. I motsatt fall skal du ikke bruke
settet, men heller ringe etter veihjelp. Ikke
fjern fremmedlegemer fra dekket. La aldri
kompressoren være aktivert i mer enn
20 sammenhengende minutter: fare for
overoppheting.
ADVARSEL
54)Tetningsvæsken er virksom ved
temperaturer på mellom -40 °C og +55 °C.
Tetningsvæsken har en begrenset levetid.
Du kan reparere dekk som har fått skader
på slitebanen inntil maksimum 6 mm i
diameter. Vis flasken og etiketten til
teknikerne som skal håndtere dekket som
er blitt behandlet med
dekkreparasjonssettet.
NØDSTART
Ved lavt batteri, kan du utføre en start i
nødmodus ved å bruke kablene og
batteriet i en annen bil eller bruke et
hjelpebatteri. I alle tilfeller må batteriet
som brukes ha samme kapasitet eller
litt høyere enn det som er utladet.
55)
ADVARSLER
Ikke bruk et hjelpebatteri eller en annen
ekstern strømkilde med en spenning
større enn 12 V, fordi dette kan
ødelegge batteriet, startmotoren,
generatoren eller bilens elektriske
system.
Ikke prøv å starte bilen i nødmodus hvis
batteriet er frosset. Batteriet kan
sprekke eller eksplodere!
FORBEREDELSE FOR
NØDSTART
Bilbatteriet ligger i motorrommet, bak
venstre lyseenhet.
143) 144) 145) 146)
ADVARSEL Den positive batteripolen
(+) er beskyttet av et verneelement. Løft
for å få tilgang til klemmen.
136
I NØDSSITUASJONER

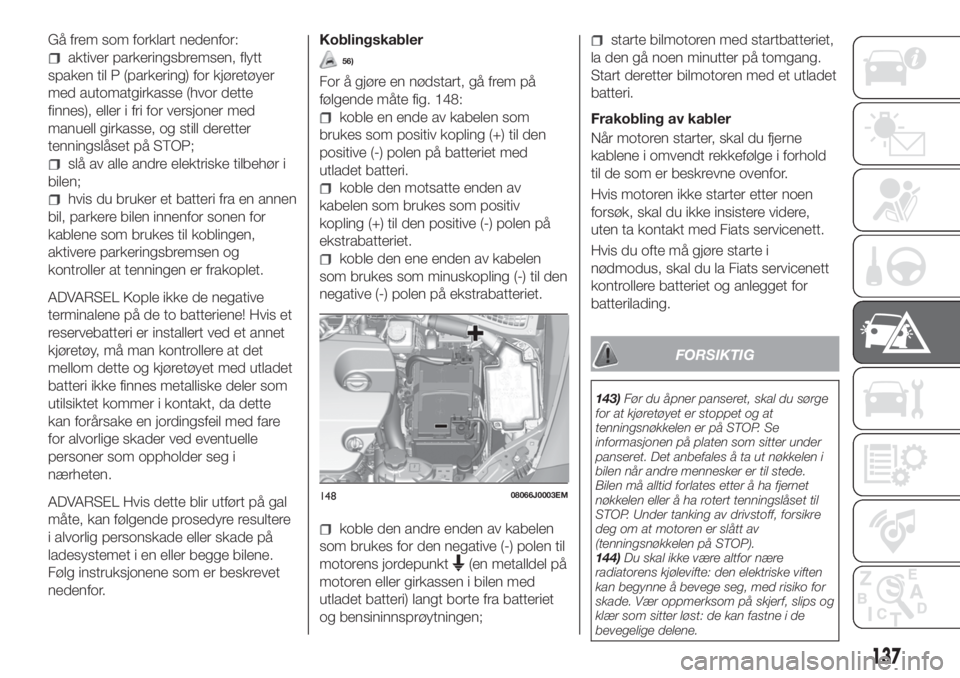

Gå frem som forklart nedenfor:
aktiver parkeringsbremsen, flytt
spaken til P (parkering) for kjøretøyer
med automatgirkasse (hvor dette
finnes), eller i fri for versjoner med
manuell girkasse, og still deretter
tenningslåset på STOP;
slå av alle andre elektriske tilbehør i
bilen;
hvis du bruker et batteri fra en annen
bil, parkere bilen innenfor sonen for
kablene som brukes til koblingen,
aktivere parkeringsbremsen og
kontroller at tenningen er frakoplet.
ADVARSEL Kople ikke de negative
terminalene på de to batteriene! Hvis et
reservebatteri er installert ved et annet
kjøretøy, må man kontrollere at det
mellom dette og kjøretøyet med utladet
batteri ikke finnes metalliske deler som
utilsiktet kommer i kontakt, da dette
kan forårsake en jordingsfeil med fare
for alvorlige skader ved eventuelle
personer som oppholder seg i
nærheten.
ADVARSEL Hvis dette blir utført på gal
måte, kan følgende prosedyre resultere
i alvorlig personskade eller skade på
ladesystemet i en eller begge bilene.
Følg instruksjonene som er beskrevet
nedenfor.
Koblingskabler
56)
For å gjøre en nødstart, gå frem på
følgende måte fig. 148:
koble en ende av kabelen som
brukes som positiv kopling (+) til den
positive (-) polen på batteriet med
utladet batteri.
koble den motsatte enden av
kabelen som brukes som positiv
kopling (+) til den positive (-) polen på
ekstrabatteriet.
koble den ene enden av kabelen
som brukes som minuskopling (-) til den
negative (-) polen på ekstrabatteriet.
koble den andre enden av kabelen
som brukes for den negative (-) polen til
motorens jordepunkt
(en metalldel på
motoren eller girkassen i bilen med
utladet batteri) langt borte fra batteriet
og bensininnsprøytningen;
starte bilmotoren med startbatteriet,
la den gå noen minutter på tomgang.
Start deretter bilmotoren med et utladet
batteri.
Frakobling av kabler
Når motoren starter, skal du fjerne
kablene i omvendt rekkefølge i forhold
til de som er beskrevne ovenfor.
Hvis motoren ikke starter etter noen
forsøk, skal du ikke insistere videre,
uten ta kontakt med Fiats servicenett.
Hvis du ofte må gjøre starte i
nødmodus, skal du la Fiats servicenett
kontrollere batteriet og anlegget for
batterilading.
FORSIKTIG
143)Før du åpner panseret, skal du sørge
for at kjøretøyet er stoppet og at
tenningsnøkkelen er på STOP. Se
informasjonen på platen som sitter under
panseret. Det anbefales å ta ut nøkkelen i
bilen når andre mennesker er til stede.
Bilen må alltid forlates etter å ha fjernet
nøkkelen eller å ha rotert tenningslåset til
STOP. Under tanking av drivstoff, forsikre
deg om at motoren er slått av
(tenningsnøkkelen på STOP).
144)Du skal ikke være altfor nære
radiatorens kjølevifte: den elektriske viften
kan begynne å bevege seg, med risiko for
skade. Vær oppmerksom på skjerf, slips og
klær som sitter løst: de kan fastne i de
bevegelige delene.
14808066J0003EM
137

145)Fjern alle metallgjenstander (f.eks.
ringer, klokker, armbånd), som kan føre til
en utilsiktet elektrisk kontakt og forårsake
alvorlig skade.
146)Batterier inneholder syre som kan
brenne huden eller øynene. Batterier
utvikler hydrogen, en meget brannfarlig og
eksplosiv gass. Ikke bruk flammer eller
enheter som kan forårsake gnister.
ADVARSEL
55)Ikke prøv å bruke en rask batterilader
for nødstart: dette kan skade de
elektroniske styringsenheter og
strømforsynings- og motorstyreenhetene.
56)Koble ikke den negative kabelklemmen
(-) til et utladet batteri. Gnisten som ville
resultere kunne føre til at batteriet
eksploderer og forårsaker alvorlig skade.
Bruk kun spesifikk jordepunkt; bruk ikke
noen annen eksponert metalldel.

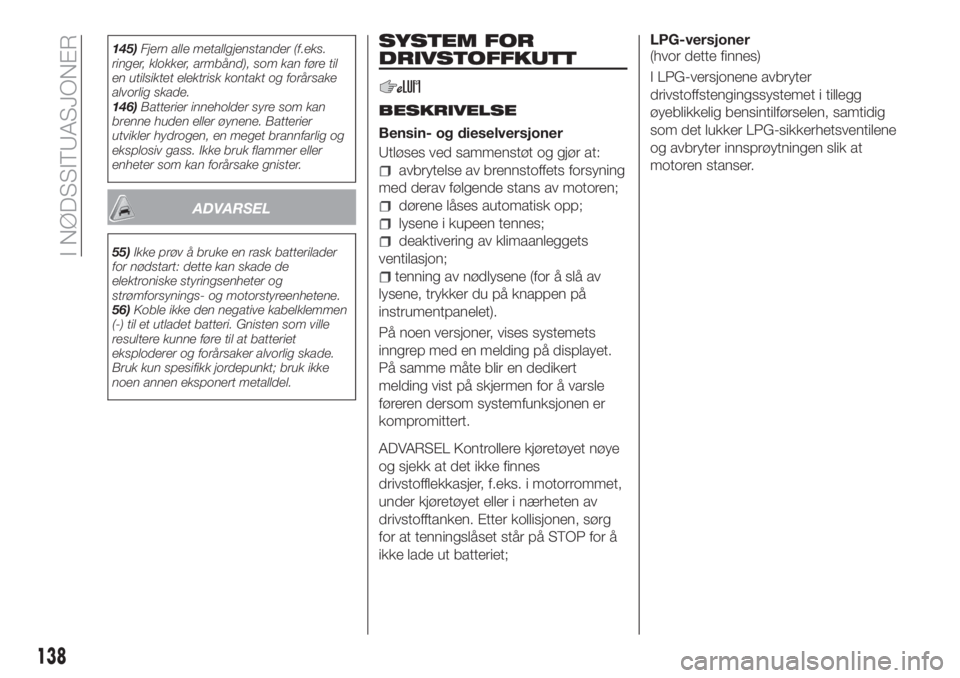

SYSTEM FOR
DRIVSTOFFKUTT
BESKRIVELSE
Bensin- og dieselversjoner
Utløses ved sammenstøt og gjør at:
avbrytelse av brennstoffets forsyning
med derav følgende stans av motoren;
dørene låses automatisk opp;
lysene i kupeen tennes;
deaktivering av klimaanleggets
ventilasjon;
tenning av nødlysene (for å slå av
lysene, trykker du på knappen på
instrumentpanelet).
På noen versjoner, vises systemets
inngrep med en melding på displayet.
På samme måte blir en dedikert
melding vist på skjermen for å varsle
føreren dersom systemfunksjonen er
kompromittert.
ADVARSEL Kontrollere kjøretøyet nøye
og sjekk at det ikke finnes
drivstofflekkasjer, f.eks. i motorrommet,
under kjøretøyet eller i nærheten av
drivstofftanken. Etter kollisjonen, sørg
for at tenningslåset står på STOP for å
ikke lade ut batteriet;
LPG-versjoner
(hvor dette finnes)
I LPG-versjonene avbryter
drivstoffstengingssystemet i tillegg
øyeblikkelig bensintilførselen, samtidig
som det lukker LPG-sikkerhetsventilene
og avbryter innsprøytningen slik at
motoren stanser.
138
I NØDSSITUASJONER

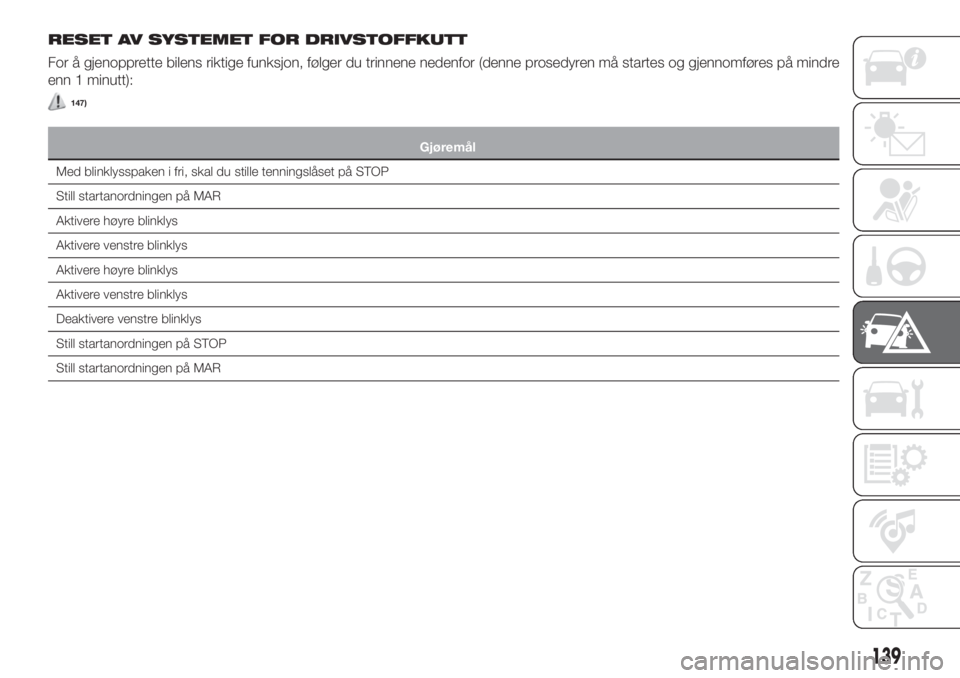

RESET AV SYSTEMET FOR DRIVSTOFFKUTT
For å gjenopprette bilens riktige funksjon, følger du trinnene nedenfor (denne prosedyren må startes og gjennomføres på mindre
enn 1 minutt):
147)
Gjøremål
Med blinklysspaken i fri, skal du stille tenningslåset på STOP
Still startanordningen på MAR
Aktivere høyre blinklys
Aktivere venstre blinklys
Aktivere høyre blinklys
Aktivere venstre blinklys
Deaktivere venstre blinklys
Still startanordningen på STOP
Still startanordningen på MAR
139

FORSIKTIG
147)Etter kollisjonen, hvis du kjenner lukt
av drivstoff eller ser lekkasjer fra
drivstoffsystemet, skal du ikke nullstille
systemet for å hindre brann.

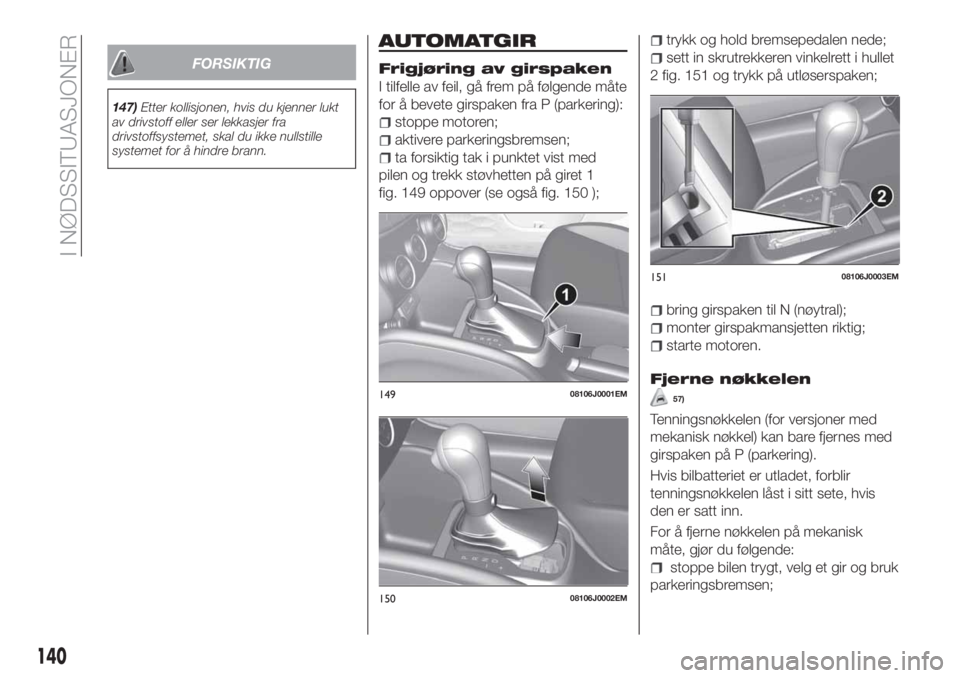

AUTOMATGIR
Frigjøring av girspaken
I tilfelle av feil, gå frem på følgende måte
for å bevete girspaken fra P (parkering):
stoppe motoren;
aktivere parkeringsbremsen;
ta forsiktig tak i punktet vist med
pilen og trekk støvhetten på giret 1
fig. 149 oppover (se også fig. 150 );
trykk og hold bremsepedalen nede;
sett in skrutrekkeren vinkelrett i hullet
2 fig. 151 og trykk på utløserspaken;
bring girspaken til N (nøytral);
monter girspakmansjetten riktig;
starte motoren.
Fjerne nøkkelen
57)
Tenningsnøkkelen (for versjoner med
mekanisk nøkkel) kan bare fjernes med
girspaken på P (parkering).
Hvis bilbatteriet er utladet, forblir
tenningsnøkkelen låst i sitt sete, hvis
den er satt inn.
For å fjerne nøkkelen på mekanisk
måte, gjør du følgende:
stoppe bilen trygt, velg et gir og bruk
parkeringsbremsen;
14908106J0001EM
15008106J0002EM
15108106J0003EM
140
I NØDSSITUASJONER

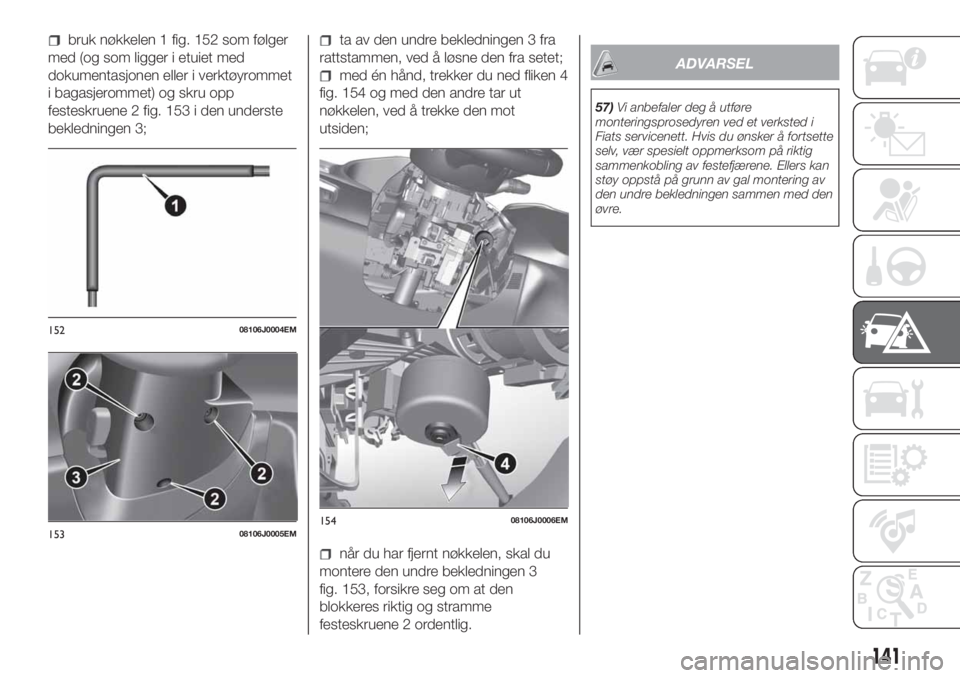

bruk nøkkelen 1 fig. 152 som følger
med (og som ligger i etuiet med
dokumentasjonen eller i verktøyrommet
i bagasjerommet) og skru opp
festeskruene 2 fig. 153 i den underste
bekledningen 3;ta av den undre bekledningen 3 fra
rattstammen, ved å løsne den fra setet;
med én hånd, trekker du ned fliken 4
fig. 154 og med den andre tar ut
nøkkelen, ved å trekke den mot
utsiden;
når du har fjernt nøkkelen, skal du
montere den undre bekledningen 3
fig. 153, forsikre seg om at den
blokkeres riktig og stramme
festeskruene 2 ordentlig.
ADVARSEL
57)Vi anbefaler deg å utføre
monteringsprosedyren ved et verksted i
Fiats servicenett. Hvis du ønsker å fortsette
selv, vær spesielt oppmerksom på riktig
sammenkobling av festefjærene. Ellers kan
støy oppstå på grunn av gal montering av
den undre bekledningen sammen med den
øvre.
15208106J0004EM
15308106J0005EM15408106J0006EM
141

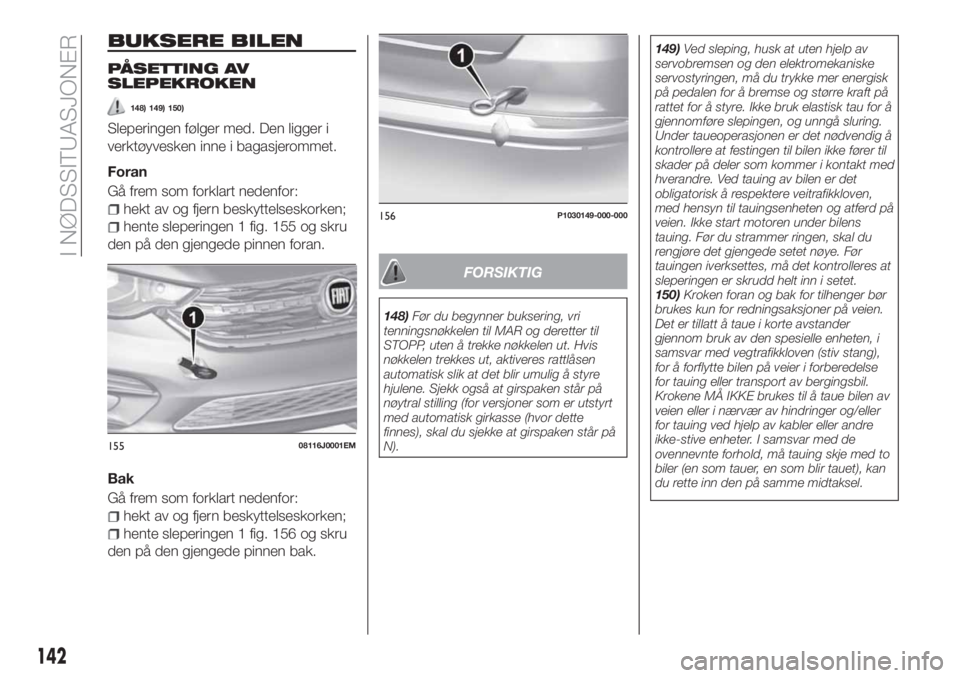

BUKSERE BILEN
PÅSETTING AV
SLEPEKROKEN
148) 149) 150)
Sleperingen følger med. Den ligger i
verktøyvesken inne i bagasjerommet.
Foran
Gå frem som forklart nedenfor:
hekt av og fjern beskyttelseskorken;
hente sleperingen 1 fig. 155 og skru
den på den gjengede pinnen foran.
Bak
Gå frem som forklart nedenfor:
hekt av og fjern beskyttelseskorken;
hente sleperingen 1 fig. 156 og skru
den på den gjengede pinnen bak.
FORSIKTIG
148)Før du begynner buksering, vri
tenningsnøkkelen til MAR og deretter til
STOPP, uten å trekke nøkkelen ut. Hvis
nøkkelen trekkes ut, aktiveres rattlåsen
automatisk slik at det blir umulig å styre
hjulene. Sjekk også at girspaken står på
nøytral stilling (for versjoner som er utstyrt
med automatisk girkasse (hvor dette
finnes), skal du sjekke at girspaken står på
N).149)Ved sleping, husk at uten hjelp av
servobremsen og den elektromekaniske
servostyringen, må du trykke mer energisk
på pedalen for å bremse og større kraft på
rattet for å styre. Ikke bruk elastisk tau for å
gjennomføre slepingen, og unngå sluring.
Under taueoperasjonen er det nødvendig å
kontrollere at festingen til bilen ikke fører til
skader på deler som kommer i kontakt med
hverandre. Ved tauing av bilen er det
obligatorisk å respektere veitrafikkloven,
med hensyn til tauingsenheten og atferd på
veien. Ikke start motoren under bilens
tauing. Før du strammer ringen, skal du
rengjøre det gjengede setet nøye. Før
tauingen iverksettes, må det kontrolleres at
sleperingen er skrudd helt inn i setet.
150)Kroken foran og bak for tilhenger bør
brukes kun for redningsaksjoner på veien.
Det er tillatt å taue i korte avstander
gjennom bruk av den spesielle enheten, i
samsvar med vegtrafikkloven (stiv stang),
for å forflytte bilen på veier i forberedelse
for tauing eller transport av bergingsbil.
Krokene MÅ IKKE brukes til å taue bilen av
veien eller i nærvær av hindringer og/eller
for tauing ved hjelp av kabler eller andre
ikke-stive enheter. I samsvar med de
ovennevnte forhold, må tauing skje med to
biler (en som tauer, en som blir tauet), kan
du rette inn den på samme midtaksel.
15508116J0001EM
156P1030149-000-000
142
I NØDSSITUASJONER
