2018 FIAT TIPO 4DOORS Drift- og vedlikeholdshåndbok (in Norwegian)

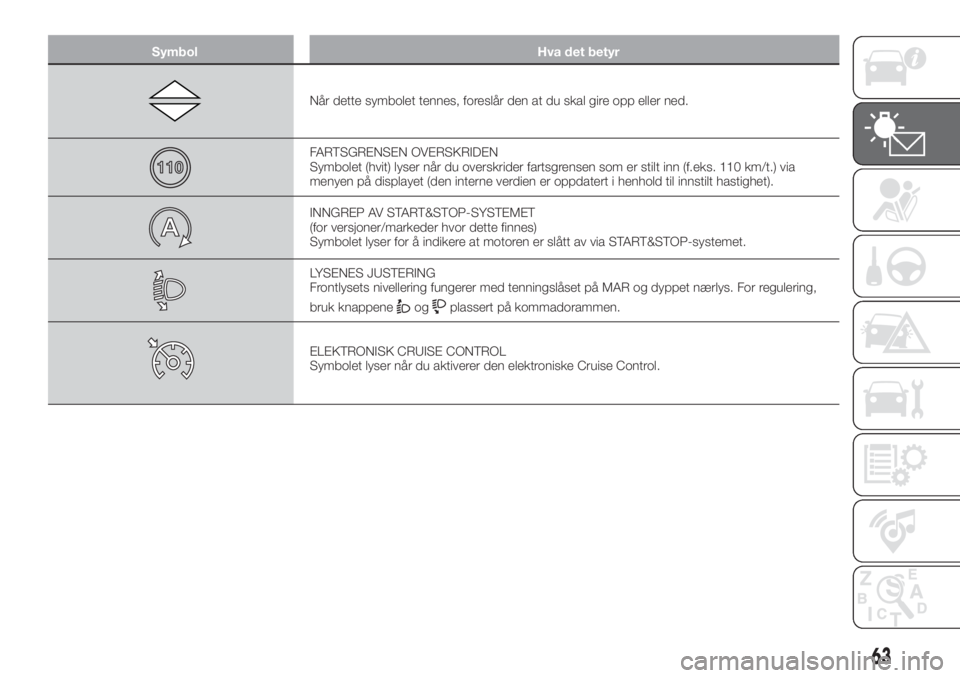

Symbol Hva det betyr
Når dette symbolet tennes, foreslår den at du skal gire opp eller ned.
FARTSGRENSEN OVERSKRIDEN
Symbolet (hvit) lyser når du overskrider fartsgrensen som er stilt inn (f.eks. 110 km/t.) via
menyen på displayet (den interne verdien er oppdatert i henhold til innstilt hastighet).
INNGREP AV START&STOP-SYSTEMET
(for versjoner/markeder hvor dette finnes)
Symbolet lyser for å indikere at motoren er slått av via START&STOP-systemet.
LYSENES JUSTERING
Frontlysets nivellering fungerer med tenningslåset på MAR og dyppet nærlys. For regulering,
bruk knappene
ogplassert på kommadorammen.
ELEKTRONISK CRUISE CONTROL
Symbolet lyser når du aktiverer den elektroniske Cruise Control.
63

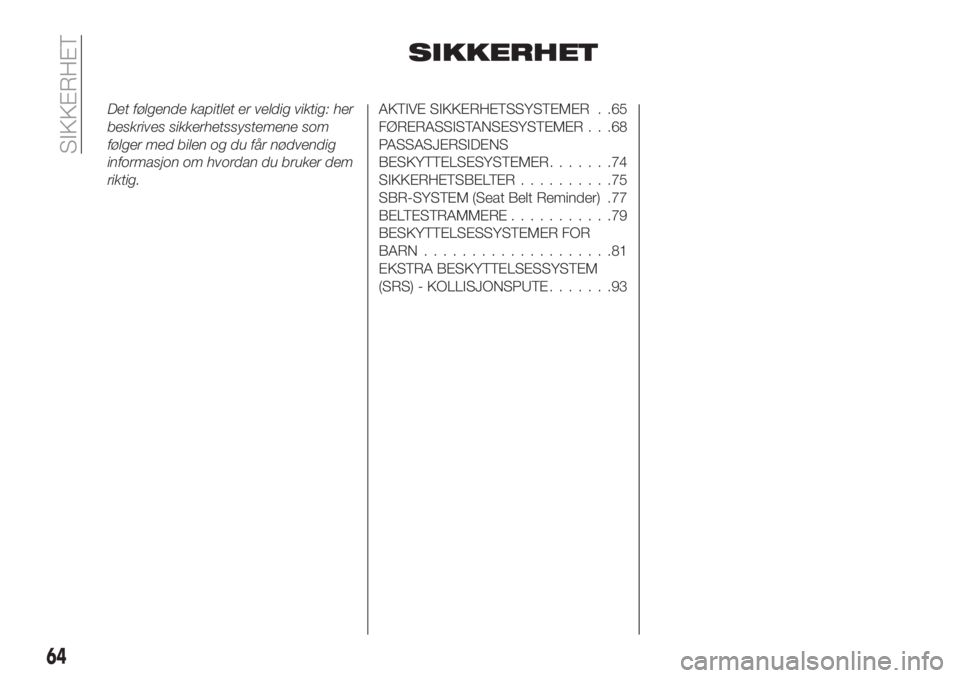

SIKKERHET
Det følgende kapitlet er veldig viktig: her
beskrives sikkerhetssystemene som
følger med bilen og du får nødvendig
informasjon om hvordan du bruker dem
riktig.AKTIVE SIKKERHETSSYSTEMER . .65
FØRERASSISTANSESYSTEMER . . .68
PASSASJERSIDENS
BESKYTTELSESYSTEMER.......74
SIKKERHETSBELTER..........75
SBR-SYSTEM (Seat Belt Reminder) .77
BELTESTRAMMERE...........79
BESKYTTELSESSYSTEMER FOR
BARN....................81
EKSTRA BESKYTTELSESSYSTEM
(SRS) - KOLLISJONSPUTE.......93
64
SIKKERHET

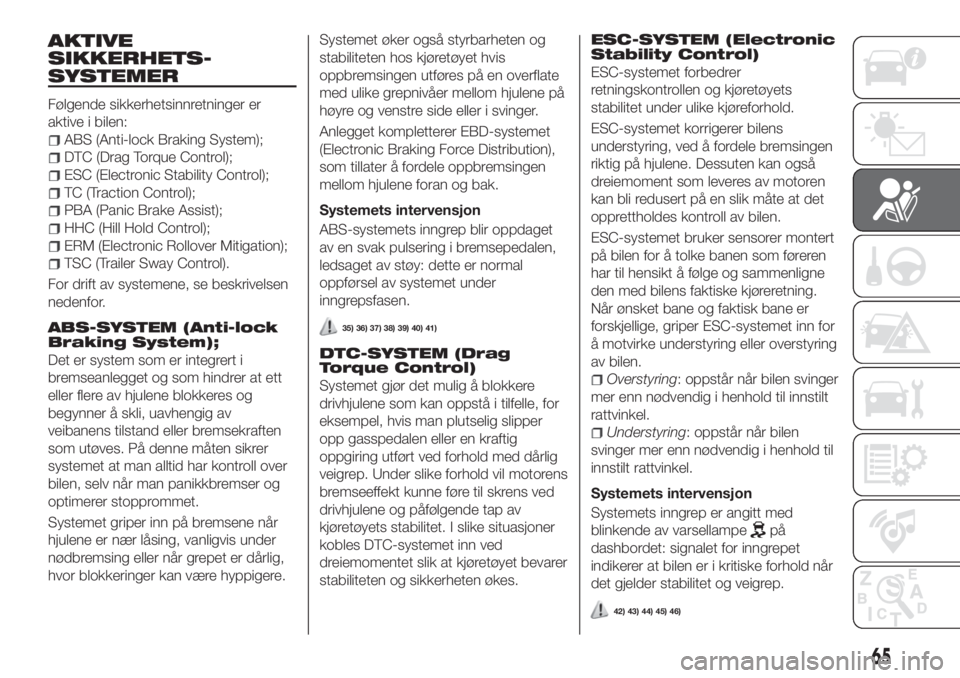

AKTIVE
SIKKERHETS-
SYSTEMER
Følgende sikkerhetsinnretninger er
aktive i bilen:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
For drift av systemene, se beskrivelsen
nedenfor.
ABS-SYSTEM (Anti-lock
Braking System);
Det er system som er integrert i
bremseanlegget og som hindrer at ett
eller flere av hjulene blokkeres og
begynner å skli, uavhengig av
veibanens tilstand eller bremsekraften
som utøves. På denne måten sikrer
systemet at man alltid har kontroll over
bilen, selv når man panikkbremser og
optimerer stopprommet.
Systemet griper inn på bremsene når
hjulene er nær låsing, vanligvis under
nødbremsing eller når grepet er dårlig,
hvor blokkeringer kan være hyppigere.Systemet øker også styrbarheten og
stabiliteten hos kjøretøyet hvis
oppbremsingen utføres på en overflate
med ulike grepnivåer mellom hjulene på
høyre og venstre side eller i svinger.
Anlegget kompletterer EBD-systemet
(Electronic Braking Force Distribution),
som tillater å fordele oppbremsingen
mellom hjulene foran og bak.
Systemets intervensjon
ABS-systemets inngrep blir oppdaget
av en svak pulsering i bremsepedalen,
ledsaget av støy: dette er normal
oppførsel av systemet under
inngrepsfasen.
35) 36) 37) 38) 39) 40) 41)
DTC-SYSTEM (Drag
Torque Control)
Systemet gjør det mulig å blokkere
drivhjulene som kan oppstå i tilfelle, for
eksempel, hvis man plutselig slipper
opp gasspedalen eller en kraftig
oppgiring utført ved forhold med dårlig
veigrep. Under slike forhold vil motorens
bremseeffekt kunne føre til skrens ved
drivhjulene og påfølgende tap av
kjøretøyets stabilitet. I slike situasjoner
kobles DTC-systemet inn ved
dreiemomentet slik at kjøretøyet bevarer
stabiliteten og sikkerheten økes.
ESC-SYSTEM (Electronic
Stability Control)
ESC-systemet forbedrer
retningskontrollen og kjøretøyets
stabilitet under ulike kjøreforhold.
ESC-systemet korrigerer bilens
understyring, ved å fordele bremsingen
riktig på hjulene. Dessuten kan også
dreiemoment som leveres av motoren
kan bli redusert på en slik måte at det
opprettholdes kontroll av bilen.
ESC-systemet bruker sensorer montert
på bilen for å tolke banen som føreren
har til hensikt å følge og sammenligne
den med bilens faktiske kjøreretning.
Når ønsket bane og faktisk bane er
forskjellige, griper ESC-systemet inn for
å motvirke understyring eller overstyring
av bilen.
Overstyring: oppstår når bilen svinger
mer enn nødvendig i henhold til innstilt
rattvinkel.
Understyring: oppstår når bilen
svinger mer enn nødvendig i henhold til
innstilt rattvinkel.
Systemets intervensjon
Systemets inngrep er angitt med
blinkende av varsellampe
på
dashbordet: signalet for inngrepet
indikerer at bilen er i kritiske forhold når
det gjelder stabilitet og veigrep.
42) 43) 44) 45) 46)
65

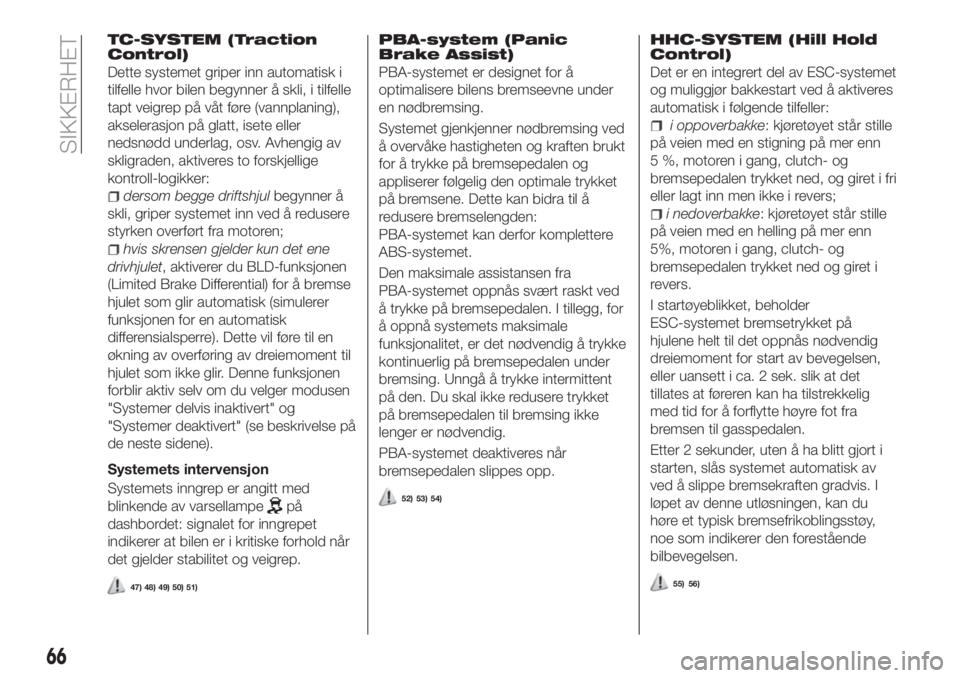

TC-SYSTEM (Traction
Control)
Dette systemet griper inn automatisk i
tilfelle hvor bilen begynner å skli, i tilfelle
tapt veigrep på våt føre (vannplaning),
akselerasjon på glatt, isete eller
nedsnødd underlag, osv. Avhengig av
skligraden, aktiveres to forskjellige
kontroll-logikker:
dersom begge driftshjulbegynner å
skli, griper systemet inn ved å redusere
styrken overført fra motoren;
hvis skrensen gjelder kun det ene
drivhjulet, aktiverer du BLD-funksjonen
(Limited Brake Differential) for å bremse
hjulet som glir automatisk (simulerer
funksjonen for en automatisk
differensialsperre). Dette vil føre til en
økning av overføring av dreiemoment til
hjulet som ikke glir. Denne funksjonen
forblir aktiv selv om du velger modusen
"Systemer delvis inaktivert" og
"Systemer deaktivert" (se beskrivelse på
de neste sidene).
Systemets intervensjon
Systemets inngrep er angitt med
blinkende av varsellampe
på
dashbordet: signalet for inngrepet
indikerer at bilen er i kritiske forhold når
det gjelder stabilitet og veigrep.
47) 48) 49) 50) 51)
PBA-system (Panic
Brake Assist)
PBA-systemet er designet for å
optimalisere bilens bremseevne under
en nødbremsing.
Systemet gjenkjenner nødbremsing ved
å overvåke hastigheten og kraften brukt
for å trykke på bremsepedalen og
appliserer følgelig den optimale trykket
på bremsene. Dette kan bidra til å
redusere bremselengden:
PBA-systemet kan derfor komplettere
ABS-systemet.
Den maksimale assistansen fra
PBA-systemet oppnås svært raskt ved
å trykke på bremsepedalen. I tillegg, for
å oppnå systemets maksimale
funksjonalitet, er det nødvendig å trykke
kontinuerlig på bremsepedalen under
bremsing. Unngå å trykke intermittent
på den. Du skal ikke redusere trykket
på bremsepedalen til bremsing ikke
lenger er nødvendig.
PBA-systemet deaktiveres når
bremsepedalen slippes opp.
52) 53) 54)
HHC-SYSTEM (Hill Hold
Control)
Det er en integrert del av ESC-systemet
og muliggjør bakkestart ved å aktiveres
automatisk i følgende tilfeller:
i oppoverbakke: kjøretøyet står stille
på veien med en stigning på mer enn
5 %, motoren i gang, clutch- og
bremsepedalen trykket ned, og giret i fri
eller lagt inn men ikke i revers;
i nedoverbakke: kjøretøyet står stille
på veien med en helling på mer enn
5%, motoren i gang, clutch- og
bremsepedalen trykket ned og giret i
revers.
I startøyeblikket, beholder
ESC-systemet bremsetrykket på
hjulene helt til det oppnås nødvendig
dreiemoment for start av bevegelsen,
eller uansett i ca. 2 sek. slik at det
tillates at føreren kan ha tilstrekkelig
med tid for å forflytte høyre fot fra
bremsen til gasspedalen.
Etter 2 sekunder, uten å ha blitt gjort i
starten, slås systemet automatisk av
ved å slippe bremsekraften gradvis. I
løpet av denne utløsningen, kan du
høre et typisk bremsefrikoblingsstøy,
noe som indikerer den forestående
bilbevegelsen.
55) 56)
66
SIKKERHET

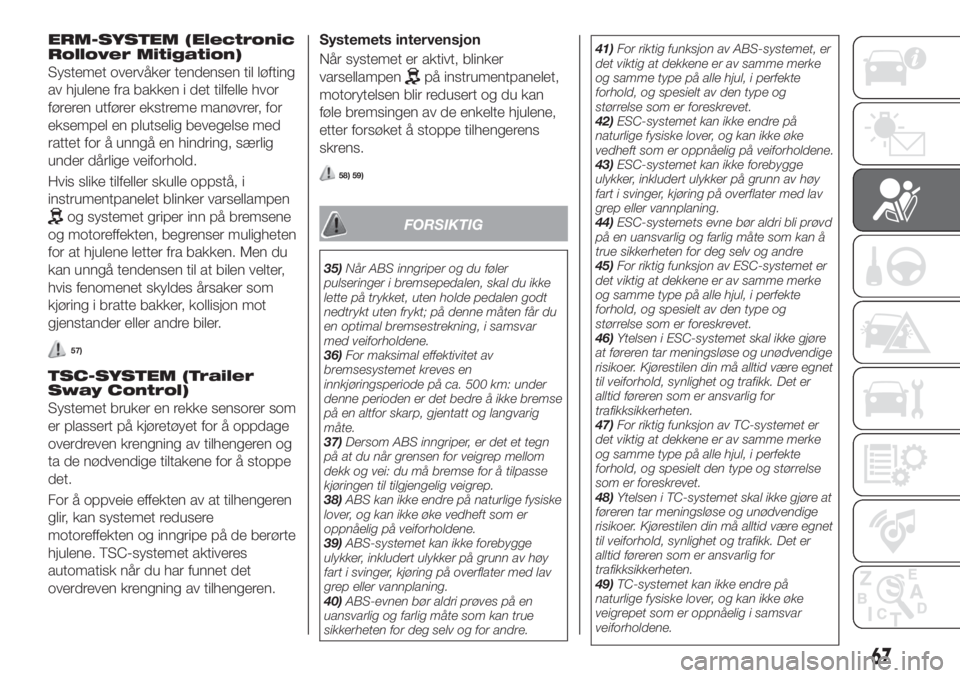

ERM-SYSTEM (Electronic
Rollover Mitigation)
Systemet overvåker tendensen til løfting
av hjulene fra bakken i det tilfelle hvor
føreren utfører ekstreme manøvrer, for
eksempel en plutselig bevegelse med
rattet for å unngå en hindring, særlig
under dårlige veiforhold.
Hvis slike tilfeller skulle oppstå, i
instrumentpanelet blinker varsellampen
og systemet griper inn på bremsene
og motoreffekten, begrenser muligheten
for at hjulene letter fra bakken. Men du
kan unngå tendensen til at bilen velter,
hvis fenomenet skyldes årsaker som
kjøring i bratte bakker, kollisjon mot
gjenstander eller andre biler.
57)
TSC-SYSTEM (Trailer
Sway Control)
Systemet bruker en rekke sensorer som
er plassert på kjøretøyet for å oppdage
overdreven krengning av tilhengeren og
ta de nødvendige tiltakene for å stoppe
det.
For å oppveie effekten av at tilhengeren
glir, kan systemet redusere
motoreffekten og inngripe på de berørte
hjulene. TSC-systemet aktiveres
automatisk når du har funnet det
overdreven krengning av tilhengeren.Systemets intervensjon
Når systemet er aktivt, blinker
varsellampen
på instrumentpanelet,
motorytelsen blir redusert og du kan
føle bremsingen av de enkelte hjulene,
etter forsøket å stoppe tilhengerens
skrens.
58) 59)
FORSIKTIG
35)Når ABS inngriper og du føler
pulseringer i bremsepedalen, skal du ikke
lette på trykket, uten holde pedalen godt
nedtrykt uten frykt; på denne måten får du
en optimal bremsestrekning, i samsvar
med veiforholdene.
36)For maksimal effektivitet av
bremsesystemet kreves en
innkjøringsperiode på ca. 500 km: under
denne perioden er det bedre å ikke bremse
på en altfor skarp, gjentatt og langvarig
måte.
37)Dersom ABS inngriper, er det et tegn
på at du når grensen for veigrep mellom
dekk og vei: du må bremse for å tilpasse
kjøringen til tilgjengelig veigrep.
38)ABS kan ikke endre på naturlige fysiske
lover, og kan ikke øke vedheft som er
oppnåelig på veiforholdene.
39)ABS-systemet kan ikke forebygge
ulykker, inkludert ulykker på grunn av høy
fart i svinger, kjøring på overflater med lav
grep eller vannplaning.
40)ABS-evnen bør aldri prøves på en
uansvarlig og farlig måte som kan true
sikkerheten for deg selv og for andre.41)For riktig funksjon av ABS-systemet, er
det viktig at dekkene er av samme merke
og samme type på alle hjul, i perfekte
forhold, og spesielt av den type og
størrelse som er foreskrevet.
42)ESC-systemet kan ikke endre på
naturlige fysiske lover, og kan ikke øke
vedheft som er oppnåelig på veiforholdene.
43)ESC-systemet kan ikke forebygge
ulykker, inkludert ulykker på grunn av høy
fart i svinger, kjøring på overflater med lav
grep eller vannplaning.
44)ESC-systemets evne bør aldri bli prøvd
på en uansvarlig og farlig måte som kan å
true sikkerheten for deg selv og andre
45)For riktig funksjon av ESC-systemet er
det viktig at dekkene er av samme merke
og samme type på alle hjul, i perfekte
forhold, og spesielt av den type og
størrelse som er foreskrevet.
46)Ytelsen i ESC-systemet skal ikke gjøre
at føreren tar meningsløse og unødvendige
risikoer. Kjørestilen din må alltid være egnet
til veiforhold, synlighet og trafikk. Det er
alltid føreren som er ansvarlig for
trafikksikkerheten.
47)For riktig funksjon av TC-systemet er
det viktig at dekkene er av samme merke
og samme type på alle hjul, i perfekte
forhold, og spesielt den type og størrelse
som er foreskrevet.
48)Ytelsen i TC-systemet skal ikke gjøre at
føreren tar meningsløse og unødvendige
risikoer. Kjørestilen din må alltid være egnet
til veiforhold, synlighet og trafikk. Det er
alltid føreren som er ansvarlig for
trafikksikkerheten.
49)TC-systemet kan ikke endre på
naturlige fysiske lover, og kan ikke øke
veigrepet som er oppnåelig i samsvar
veiforholdene.
67

50)TC-systemet kan ikke forebygge
ulykker, inkludert ulykker på grunn av høy
fart i svinger, kjøring på overflater med lavt
veigrep eller vannplaning.

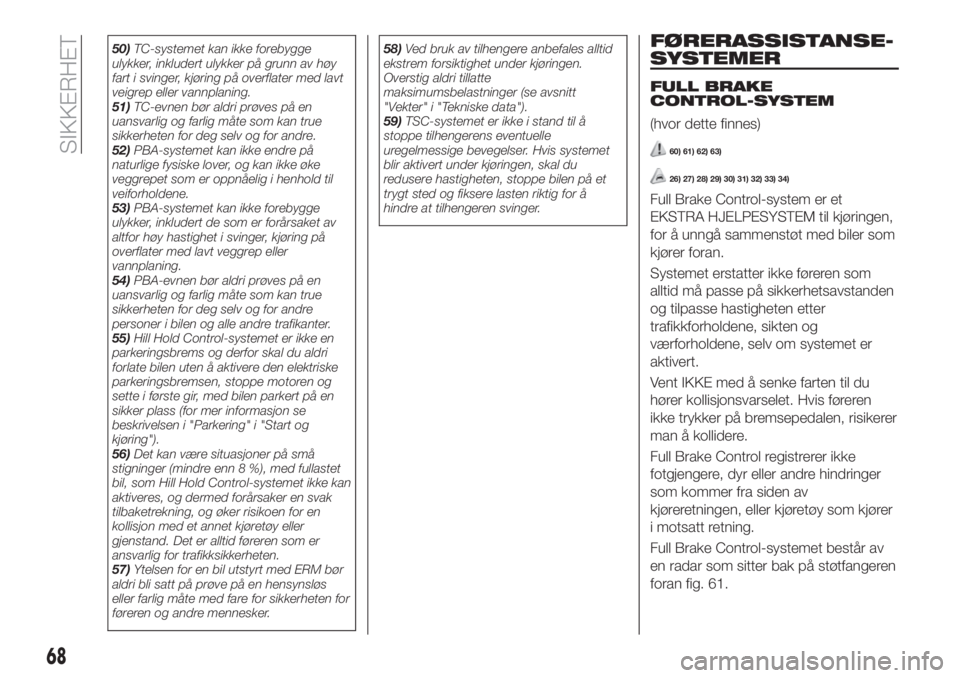

51)TC-evnen bør aldri prøves på en
uansvarlig og farlig måte som kan true
sikkerheten for deg selv og for andre.
52)PBA-systemet kan ikke endre på
naturlige fysiske lover, og kan ikke øke
veggrepet som er oppnåelig i henhold til
veiforholdene.
53)PBA-systemet kan ikke forebygge
ulykker, inkludert de som er forårsaket av
altfor høy hastighet i svinger, kjøring på
overflater med lavt veggrep eller
vannplaning.
54)PBA-evnen bør aldri prøves på en
uansvarlig og farlig måte som kan true
sikkerheten for deg selv og for andre
personer i bilen og alle andre trafikanter.
55)Hill Hold Control-systemet er ikke en
parkeringsbrems og derfor skal du aldri
forlate bilen uten å aktivere den elektriske
parkeringsbremsen, stoppe motoren og
sette i første gir, med bilen parkert på en
sikker plass (for mer informasjon se
beskrivelsen i "Parkering" i "Start og
kjøring").
56)Det kan være situasjoner på små
stigninger (mindre enn 8 %), med fullastet
bil, som Hill Hold Control-systemet ikke kan
aktiveres, og dermed forårsaker en svak
tilbaketrekning, og øker risikoen for en
kollisjon med et annet kjøretøy eller
gjenstand. Det er alltid føreren som er
ansvarlig for trafikksikkerheten.
57)Ytelsen for en bil utstyrt med ERM bør
aldri bli satt på prøve på en hensynsløs
eller farlig måte med fare for sikkerheten for
føreren og andre mennesker.58)Ved bruk av tilhengere anbefales alltid
ekstrem forsiktighet under kjøringen.
Overstig aldri tillatte
maksimumsbelastninger (se avsnitt
"Vekter" i "Tekniske data").
59)TSC-systemet er ikke i stand til å
stoppe tilhengerens eventuelle
uregelmessige bevegelser. Hvis systemet
blir aktivert under kjøringen, skal du
redusere hastigheten, stoppe bilen på et
trygt sted og fiksere lasten riktig for å
hindre at tilhengeren svinger.FØRERASSISTANSE-
SYSTEMER
FULL BRAKE
CONTROL-SYSTEM
(hvor dette finnes)
60) 61) 62) 63)
26) 27) 28) 29) 30) 31) 32) 33) 34)
Full Brake Control-system er et
EKSTRA HJELPESYSTEM til kjøringen,
for å unngå sammenstøt med biler som
kjører foran.
Systemet erstatter ikke føreren som
alltid må passe på sikkerhetsavstanden
og tilpasse hastigheten etter
trafikkforholdene, sikten og
værforholdene, selv om systemet er
aktivert.
Vent IKKE med å senke farten til du
hører kollisjonsvarselet. Hvis føreren
ikke trykker på bremsepedalen, risikerer
man å kollidere.
Full Brake Control registrerer ikke
fotgjengere, dyr eller andre hindringer
som kommer fra siden av
kjøreretningen, eller kjøretøy som kjører
i motsatt retning.

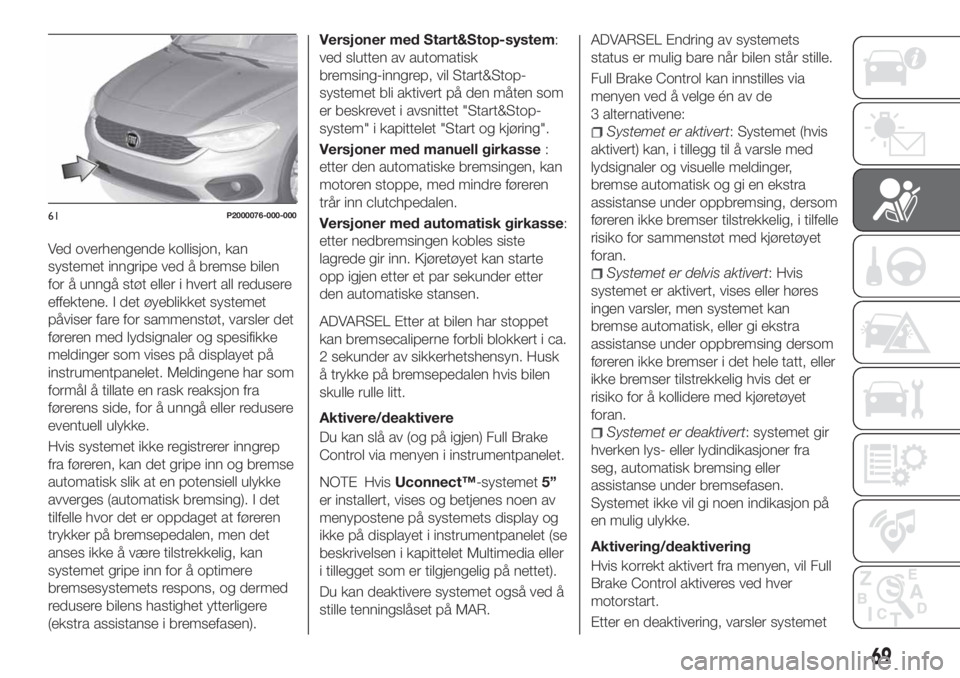

Full Brake Control-systemet består av
en radar som sitter bak på støtfangeren
foran fig. 61.
68
SIKKERHET

Ved overhengende kollisjon, kan
systemet inngripe ved å bremse bilen
for å unngå støt eller i hvert all redusere
effektene. I det øyeblikket systemet
påviser fare for sammenstøt, varsler det
føreren med lydsignaler og spesifikke
meldinger som vises på displayet på
instrumentpanelet. Meldingene har som
formål å tillate en rask reaksjon fra
førerens side, for å unngå eller redusere
eventuell ulykke.
Hvis systemet ikke registrerer inngrep
fra føreren, kan det gripe inn og bremse
automatisk slik at en potensiell ulykke
avverges (automatisk bremsing). I det
tilfelle hvor det er oppdaget at føreren
trykker på bremsepedalen, men det
anses ikke å være tilstrekkelig, kan
systemet gripe inn for å optimere
bremsesystemets respons, og dermed
redusere bilens hastighet ytterligere
(ekstra assistanse i bremsefasen).Versjoner med Start&Stop-system:
ved slutten av automatisk
bremsing-inngrep, vil Start&Stop-
systemet bli aktivert på den måten som
er beskrevet i avsnittet "Start&Stop-
system" i kapittelet "Start og kjøring".
Versjoner med manuell girkasse:
etter den automatiske bremsingen, kan
motoren stoppe, med mindre føreren
trår inn clutchpedalen.
Versjoner med automatisk girkasse:
etter nedbremsingen kobles siste
lagrede gir inn. Kjøretøyet kan starte
opp igjen etter et par sekunder etter
den automatiske stansen.
ADVARSEL Etter at bilen har stoppet
kan bremsecaliperne forbli blokkert i ca.
2 sekunder av sikkerhetshensyn. Husk
å trykke på bremsepedalen hvis bilen
skulle rulle litt.
Aktivere/deaktivere
Du kan slå av (og på igjen) Full Brake
Control via menyen i instrumentpanelet.
NOTE HvisUconnect™-systemet5”
er installert, vises og betjenes noen av
menypostene på systemets display og
ikke på displayet i instrumentpanelet (se
beskrivelsen i kapittelet Multimedia eller
i tillegget som er tilgjengelig på nettet).
Du kan deaktivere systemet også ved å
stille tenningslåset på MAR.
ADVARSEL Endring av systemets
status er mulig bare når bilen står stille.
Full Brake Control kan innstilles via
menyen ved å velge én av de
3 alternativene:
Systemet er aktivert: Systemet (hvis
aktivert) kan, i tillegg til å varsle med
lydsignaler og visuelle meldinger,
bremse automatisk og gi en ekstra
assistanse under oppbremsing, dersom
føreren ikke bremser tilstrekkelig, i tilfelle
risiko for sammenstøt med kjøretøyet
foran.
Systemet er delvis aktivert: Hvis
systemet er aktivert, vises eller høres
ingen varsler, men systemet kan
bremse automatisk, eller gi ekstra
assistanse under oppbremsing dersom
føreren ikke bremser i det hele tatt, eller
ikke bremser tilstrekkelig hvis det er
risiko for å kollidere med kjøretøyet
foran.
Systemet er deaktivert: systemet gir
hverken lys- eller lydindikasjoner fra
seg, automatisk bremsing eller
assistanse under bremsefasen.
Systemet ikke vil gi noen indikasjon på
en mulig ulykke.
Aktivering/deaktivering
Hvis korrekt aktivert fra menyen, vil Full
Brake Control aktiveres ved hver
motorstart.
Etter en deaktivering, varsler systemet
61P2000076-000-000
69

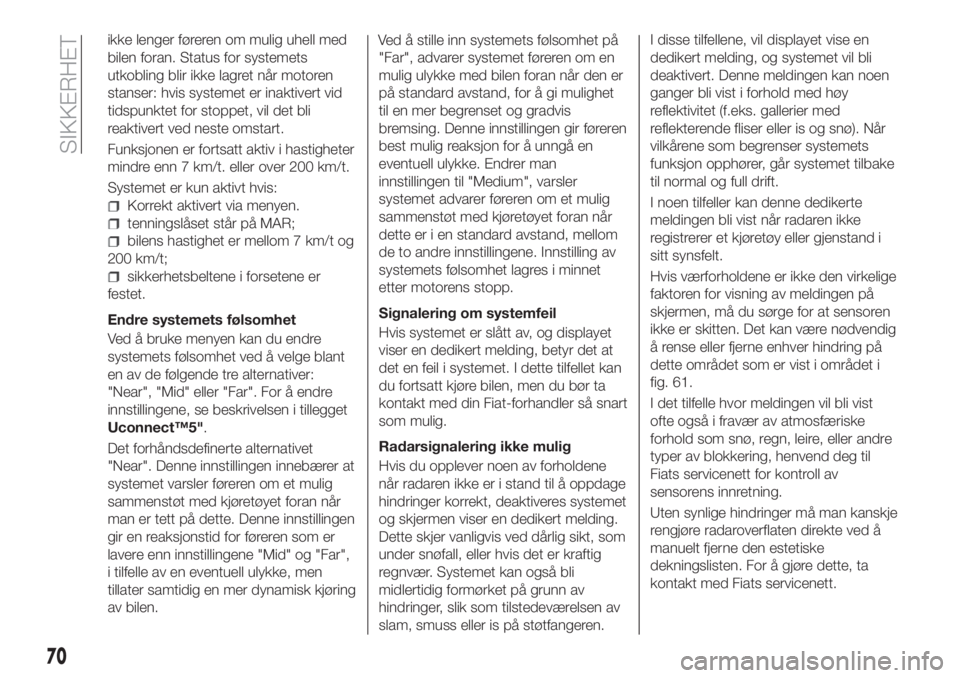

ikke lenger føreren om mulig uhell med
bilen foran. Status for systemets
utkobling blir ikke lagret når motoren
stanser: hvis systemet er inaktivert vid
tidspunktet for stoppet, vil det bli
reaktivert ved neste omstart.
Funksjonen er fortsatt aktiv i hastigheter
mindre enn 7 km/t. eller over 200 km/t.
Systemet er kun aktivt hvis:
Korrekt aktivert via menyen.
tenningslåset står på MAR;
bilens hastighet er mellom 7 km/t og
200 km/t;
sikkerhetsbeltene i forsetene er
festet.
Endre systemets følsomhet
Ved å bruke menyen kan du endre
systemets følsomhet ved å velge blant
en av de følgende tre alternativer:
"Near", "Mid" eller "Far". For å endre
innstillingene, se beskrivelsen i tillegget
Uconnect™5".
Det forhåndsdefinerte alternativet
"Near". Denne innstillingen innebærer at
systemet varsler føreren om et mulig
sammenstøt med kjøretøyet foran når
man er tett på dette. Denne innstillingen
gir en reaksjonstid for føreren som er
lavere enn innstillingene "Mid" og "Far",
i tilfelle av en eventuell ulykke, men
tillater samtidig en mer dynamisk kjøring
av bilen.Ved å stille inn systemets følsomhet på
"Far", advarer systemet føreren om en
mulig ulykke med bilen foran når den er
på standard avstand, for å gi mulighet
til en mer begrenset og gradvis
bremsing. Denne innstillingen gir føreren
best mulig reaksjon for å unngå en
eventuell ulykke. Endrer man
innstillingen til "Medium", varsler
systemet advarer føreren om et mulig
sammenstøt med kjøretøyet foran når
dette er i en standard avstand, mellom
de to andre innstillingene. Innstilling av
systemets følsomhet lagres i minnet
etter motorens stopp.
Signalering om systemfeil
Hvis systemet er slått av, og displayet
viser en dedikert melding, betyr det at
det en feil i systemet. I dette tilfellet kan
du fortsatt kjøre bilen, men du bør ta
kontakt med din Fiat-forhandler så snart
som mulig.
Radarsignalering ikke mulig
Hvis du opplever noen av forholdene
når radaren ikke er i stand til å oppdage
hindringer korrekt, deaktiveres systemet
og skjermen viser en dedikert melding.
Dette skjer vanligvis ved dårlig sikt, som
under snøfall, eller hvis det er kraftig
regnvær. Systemet kan også bli
midlertidig formørket på grunn av
hindringer, slik som tilstedeværelsen av
slam, smuss eller is på støtfangeren.I disse tilfellene, vil displayet vise en
dedikert melding, og systemet vil bli
deaktivert. Denne meldingen kan noen
ganger bli vist i forhold med høy
reflektivitet (f.eks. gallerier med
reflekterende fliser eller is og snø). Når
vilkårene som begrenser systemets
funksjon opphører, går systemet tilbake
til normal og full drift.
I noen tilfeller kan denne dedikerte
meldingen bli vist når radaren ikke
registrerer et kjøretøy eller gjenstand i
sitt synsfelt.
Hvis værforholdene er ikke den virkelige
faktoren for visning av meldingen på
skjermen, må du sørge for at sensoren
ikke er skitten. Det kan være nødvendig
å rense eller fjerne enhver hindring på
dette området som er vist i området i
fig. 61.
I det tilfelle hvor meldingen vil bli vist
ofte også i fravær av atmosfæriske
forhold som snø, regn, leire, eller andre
typer av blokkering, henvend deg til
Fiats servicenett for kontroll av
sensorens innretning.
Uten synlige hindringer må man kanskje
rengjøre radaroverflaten direkte ved å
manuelt fjerne den estetiske
dekningslisten. For å gjøre dette, ta
kontakt med Fiats servicenett.
70
SIKKERHET
