BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN........40
DISPLAY..................43
KJØREKOMPUTER...........46
EOBD-SYSTEM
(European On Board Diagnosis)....47
VARSELLAMPER OG MELDINGER. .48
39

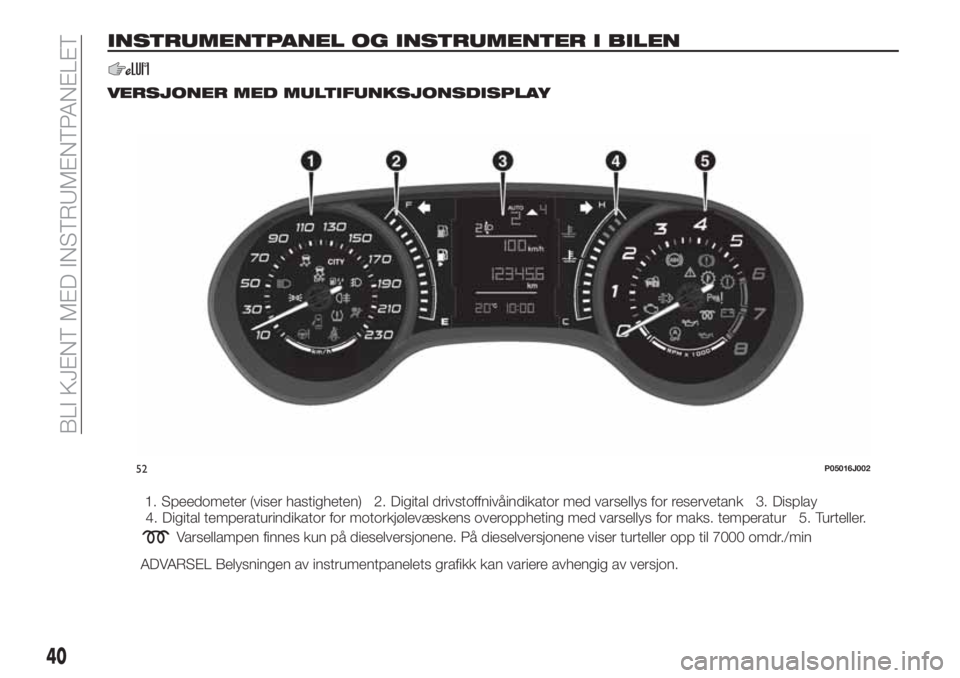

INSTRUMENTPANEL OG INSTRUMENTER I BILEN
VERSJONER MED MULTIFUNKSJONSDISPLAY
1. Speedometer (viser hastigheten) 2. Digital drivstoffnivåindikator med varsellys for reservetank 3. Display
4. Digital temperaturindikator for motorkjølevæskens overoppheting med varsellys for maks. temperatur 5. Turteller.
Varsellampen finnes kun på dieselversjonene. På dieselversjonene viser turteller opp til 7000 omdr./min
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
52P05016J002
40
BLI KJENT MED INSTRUMENTPANELET

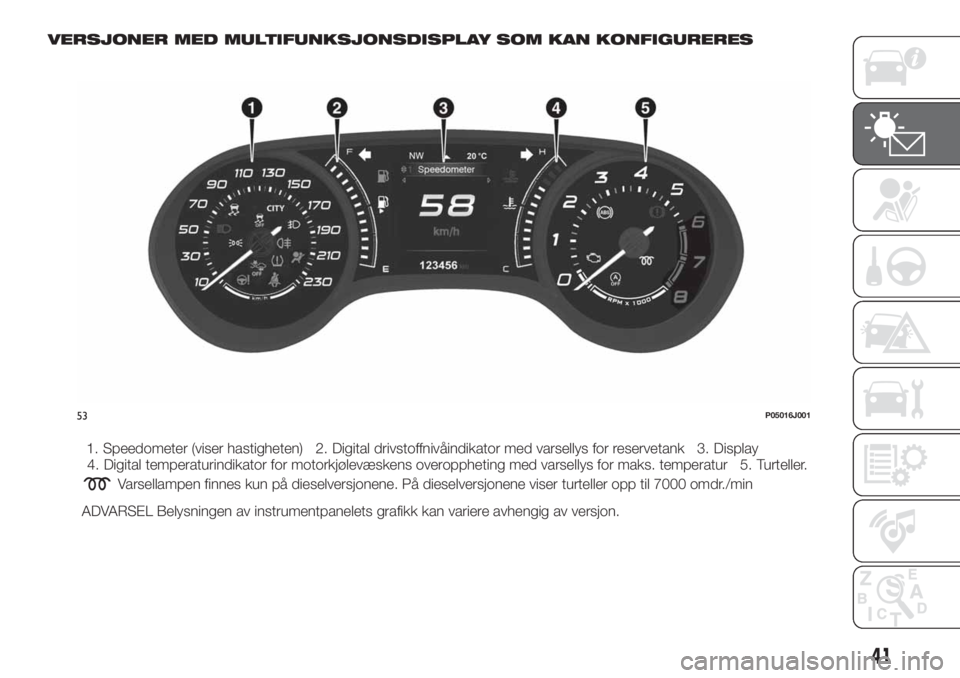

VERSJONER MED MULTIFUNKSJONSDISPLAY SOM KAN KONFIGURERES
1. Speedometer (viser hastigheten) 2. Digital drivstoffnivåindikator med varsellys for reservetank 3. Display
4. Digital temperaturindikator for motorkjølevæskens overoppheting med varsellys for maks. temperatur 5. Turteller.
Varsellampen finnes kun på dieselversjonene. På dieselversjonene viser turteller opp til 7000 omdr./min
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
53P05016J001
41

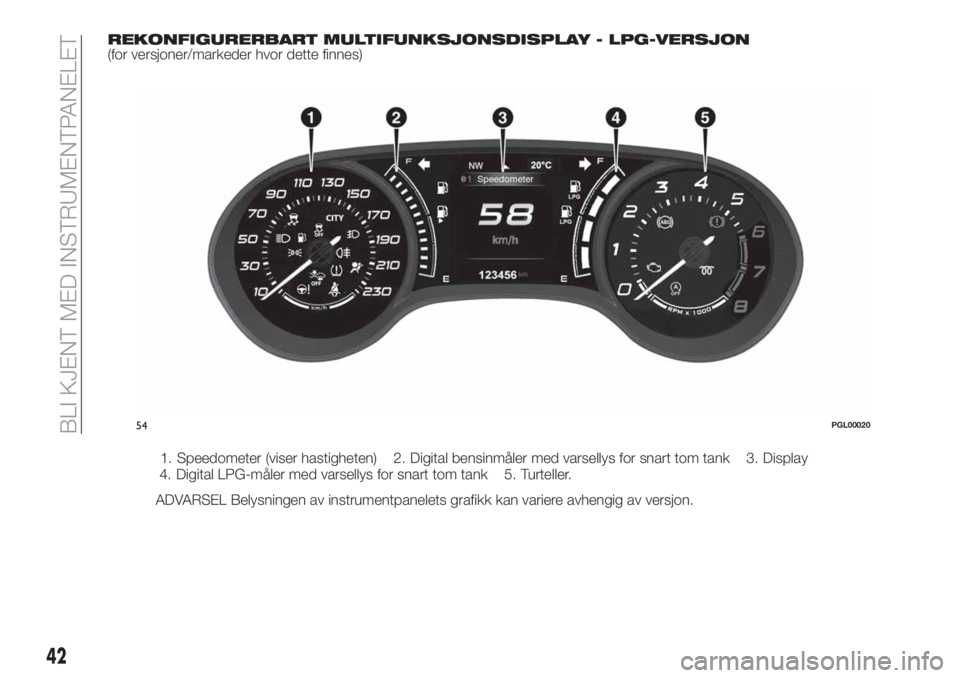

REKONFIGURERBART MULTIFUNKSJONSDISPLAY - LPG-VERSJON(for versjoner/markeder hvor dette finnes)
1. Speedometer (viser hastigheten) 2. Digital bensinmåler med varsellys for snart tom tank 3. Display
4. Digital LPG-måler med varsellys for snart tom tank 5. Turteller.
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
54PGL00020
42
BLI KJENT MED INSTRUMENTPANELET

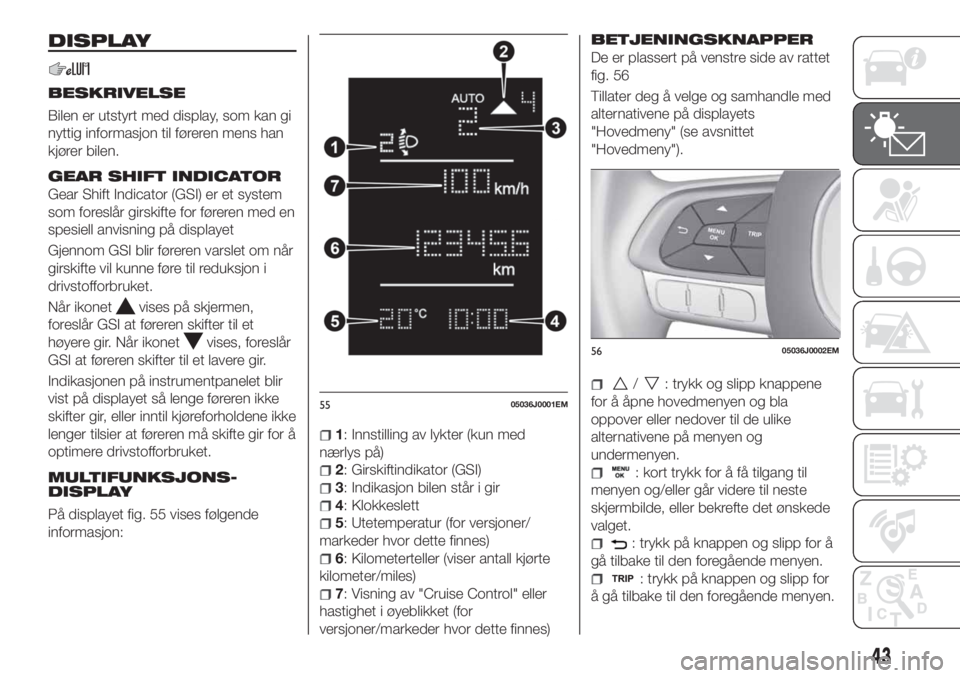

DISPLAY
BESKRIVELSE
Bilen er utstyrt med display, som kan gi
nyttig informasjon til føreren mens han
kjører bilen.
GEAR SHIFT INDICATOR
Gear Shift Indicator (GSI) er et system
som foreslår girskifte for føreren med en
spesiell anvisning på displayet
Gjennom GSI blir føreren varslet om når
girskifte vil kunne føre til reduksjon i
drivstofforbruket.
Når ikonet
vises på skjermen,
foreslår GSI at føreren skifter til et
høyere gir. Når ikonet
vises, foreslår
GSI at føreren skifter til et lavere gir.
Indikasjonen på instrumentpanelet blir
vist på displayet så lenge føreren ikke
skifter gir, eller inntil kjøreforholdene ikke
lenger tilsier at føreren må skifte gir for å
optimere drivstofforbruket.
MULTIFUNKSJONS-
DISPLAY
På displayet fig. 55 vises følgende
informasjon:
1: Innstilling av lykter (kun med
nærlys på)
2: Girskiftindikator (GSI)
3: Indikasjon bilen står i gir
4: Klokkeslett
5: Utetemperatur (for versjoner/
markeder hvor dette finnes)
6: Kilometerteller (viser antall kjørte
kilometer/miles)
7: Visning av "Cruise Control" eller
hastighet i øyeblikket (for
versjoner/markeder hvor dette finnes)
BETJENINGSKNAPPER
De er plassert på venstre side av rattet
fig. 56
Tillater deg å velge og samhandle med
alternativene på displayets
"Hovedmeny" (se avsnittet
"Hovedmeny").
/: trykk og slipp knappene
for å åpne hovedmenyen og bla
oppover eller nedover til de ulike
alternativene på menyen og
undermenyen.
: kort trykk for å få tilgang til
menyen og/eller går videre til neste
skjermbilde, eller bekrefte det ønskede
valget.
: trykk på knappen og slipp for å
gå tilbake til den foregående menyen.
: trykk på knappen og slipp for
å gå tilbake til den foregående menyen.
5505036J0001EM
5605036J0002EM
43

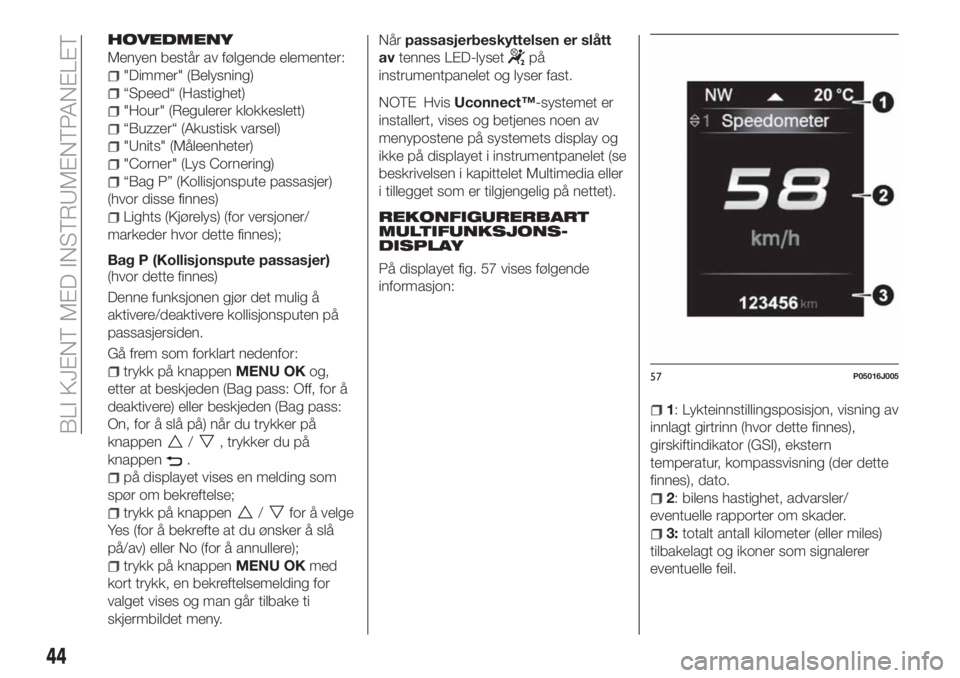

HOVEDMENY
Menyen består av følgende elementer:
"Dimmer" (Belysning)
“Speed“ (Hastighet)
"Hour" (Regulerer klokkeslett)
“Buzzer“ (Akustisk varsel)
"Units" (Måleenheter)
"Corner" (Lys Cornering)
“Bag P” (Kollisjonspute passasjer)
(hvor disse finnes)
Lights (Kjørelys) (for versjoner/
markeder hvor dette finnes);
Bag P (Kollisjonspute passasjer)
(hvor dette finnes)
Denne funksjonen gjør det mulig å
aktivere/deaktivere kollisjonsputen på
passasjersiden.
Gå frem som forklart nedenfor:
trykk på knappenMENU OKog,
etter at beskjeden (Bag pass: Off, for å
deaktivere) eller beskjeden (Bag pass:
On, for å slå på) når du trykker på
knappen
/, trykker du på
knappen
.
på displayet vises en melding som
spør om bekreftelse;
trykk på knappen/for å velge
Yes (for å bekrefte at du ønsker å slå
på/av) eller No (for å annullere);
trykk på knappenMENU OKmed
kort trykk, en bekreftelsemelding for
valget vises og man går tilbake ti
skjermbildet meny.Nårpassasjerbeskyttelsen er slått
avtennes LED-lyset
på
instrumentpanelet og lyser fast.
NOTE HvisUconnect™-systemet er
installert, vises og betjenes noen av
menypostene på systemets display og
ikke på displayet i instrumentpanelet (se
beskrivelsen i kapittelet Multimedia eller
i tillegget som er tilgjengelig på nettet).
REKONFIGURERBART
MULTIFUNKSJONS-
DISPLAY
På displayet fig. 57 vises følgende
informasjon:
1: Lykteinnstillingsposisjon, visning av
innlagt girtrinn (hvor dette finnes),
girskiftindikator (GSI), ekstern
temperatur, kompassvisning (der dette
finnes), dato.
2: bilens hastighet, advarsler/
eventuelle rapporter om skader.
3:totalt antall kilometer (eller miles)
tilbakelagt og ikoner som signalerer
eventuelle feil.
57P05016J005
44
BLI KJENT MED INSTRUMENTPANELET

BETJENINGSKNAPPER
De er plassert på venstre side av rattet
fig. 58
Tillater deg å velge og samhandle med
alternativene på displayets
"Hovedmeny" (se avsnittet
"Hovedmeny").
/: trykk og slipp knappene
for å åpne hovedmenyen og bla
oppover eller nedover til de ulike
alternativene på menyen og
undermenyen.
/: trykk og slipp knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
hovedmenyen.
OK: trykk på knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
hovedmenyen. Trykk på knappen og
hold den inne i 1 sekund for åtilbakestille funksjonene som
vises/valgts.
HOVEDMENY
Menyen består av følgende elementer:
TRIP
GSI
VEHICLE INFO
AUDIO (funksjon som er tilgjengelig i
de versjoner og markeder hvor denne
finnes)
PHONE (funksjon som er tilgjengelig i
de versjoner og markeder hvor denne
finnes)
NAVIGATION (funksjon som er
tilgjengelig i de versjoner og markeder
hvor denne finnes)
ALERTS
VEHICLE SETUP
Vehicle Setup
Dette menyvalget lar deg endre
innstillingene for:
Display
Units;
Clock & Date
Security
Safety & Assistance;
Lights
Doors & Locks.
Display
Ved å velge "Display" kan du få tilgang
til innstillinger/opplysninger om: "Screen
Setup", "Language", "See phone"(funksjon som er tilgjengelig i de
versjoner og markeder hvor denne
finnes), "See navigation" (funksjon som
er tilgjengelig i de versjoner og
markeder hvor denne finnes), "Trip B
Automatic Reset", "Display illumination".
Units
Ved å velge "Units" du kan velge
måleenhet blant følgende alternativer:
"Imperial", "Metric", "Customised".
Clock & Date
Når du velger alternativet "Clock &
Date" kan du gjøre følgende justeringer:
"Set time", "Mode", "Set date".
Security
Når du velger alternativet "Security" kan
du gjøre følgende justeringer:
"Passenger BAG" (hvor dette finnes),
"Speed beep", "Seat belt buzzer".
Justeringen "Passenger BAG" muliggjør
aktivering/deaktivering av
kollisjonsputen på passasjersiden:
Passasjervern deaktivert: lysdioden
på instrumentpanelet lyser.
Safety & Assistance
ved å velge fanen "Safety &
Assistance", er det mulig å foreta
følgende reguleringer: Rain Sensor,
Buzzer volume, Park Assist, Park Assist
Vol.
5805036J0004EM
45

Lights
Når du velger alternativet "Lights" kan
du gjøre følgende justeringer: "Courtesy
lights", "Day lights", "Cornering lights",
"Headlamp sensor","Follow me home".
Doors & Locks
Når du velger alternativet "Doors &
Locks" kan du gjøre følgende
justeringer: "Autoclose", "Flash Lights
w/Lock", "Auto Unl. on Exit".
NOTE HvisUconnect™-systemet er
installert, vises og betjenes noen av
menypostene på systemets display og
ikke på displayet i instrumentpanelet (se
beskrivelsen i kapittelet Multimedia eller
i tillegget som er tilgjengelig på nettet).
KJØREKOMPUTER
"Trip computer" gjør at man med
tenningslåset på MAR, kan vise verdier
om kjøretøyets driftsstatus.
For å nullstille størrelsene, trykk på
knappenMENU OKpå rattet og hold
den inne (versjoner med
Multifunksjonelt display) fig. 59 eller
knappenOK(versjoner med
Multifunksjonelt Rekonfigurerbart
display) fig. 60.
NOTE Indikasjonene "Range" og
"Current fuel" kan ikke tilbakestilles.
5905036J0002EM
6005036J0004EM
46
