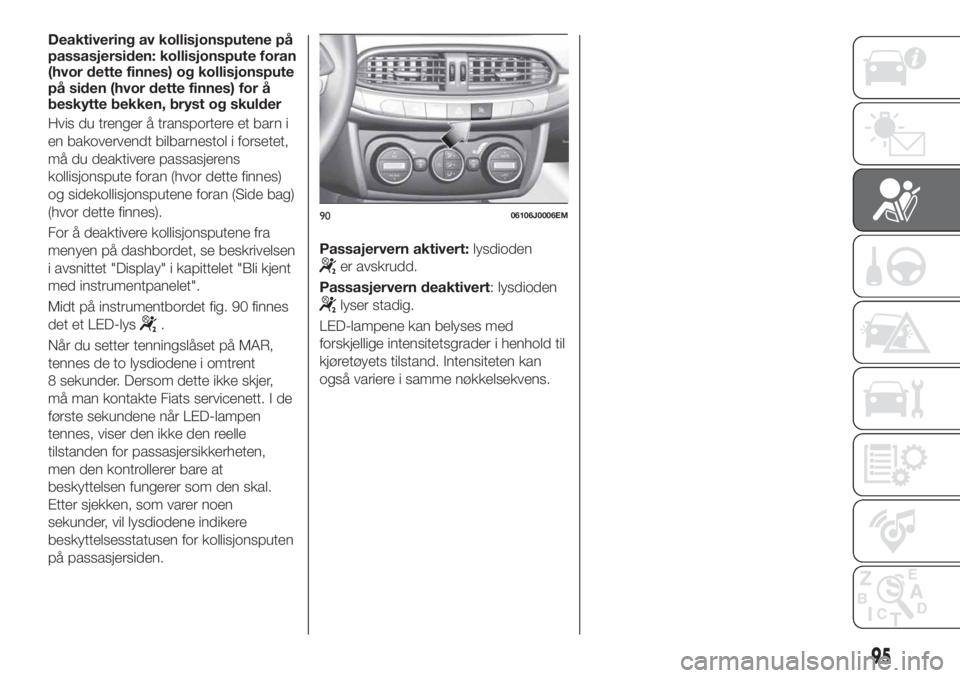

Deaktivering av kollisjonsputene på
passasjersiden: kollisjonspute foran
(hvor dette finnes) og kollisjonspute
på siden (hvor dette finnes) for å
beskytte bekken, bryst og skulder
Hvis du trenger å transportere et barn i
en bakovervendt bilbarnestol i forsetet,
må du deaktivere passasjerens
kollisjonspute foran (hvor dette finnes)
og sidekollisjonsputene foran (Side bag)
(hvor dette finnes).
For å deaktivere kollisjonsputene fra
menyen på dashbordet, se beskrivelsen
i avsnittet "Display" i kapittelet "Bli kjent
med instrumentpanelet".
Midt på instrumentbordet fig. 90 finnes
det et LED-lys
.
Når du setter tenningslåset på MAR,
tennes de to lysdiodene i omtrent
8 sekunder. Dersom dette ikke skjer,
må man kontakte Fiats servicenett. I de
første sekundene når LED-lampen
tennes, viser den ikke den reelle
tilstanden for passasjersikkerheten,
men den kontrollerer bare at
beskyttelsen fungerer som den skal.
Etter sjekken, som varer noen
sekunder, vil lysdiodene indikere
beskyttelsesstatusen for kollisjonsputen
på passasjersiden.Passajervern aktivert:lysdioden
er avskrudd.
Passasjervern deaktivert: lysdioden
lyser stadig.
LED-lampene kan belyses med
forskjellige intensitetsgrader i henhold til
kjøretøyets tilstand. Intensiteten kan
også variere i samme nøkkelsekvens.
9006106J0006EM
95

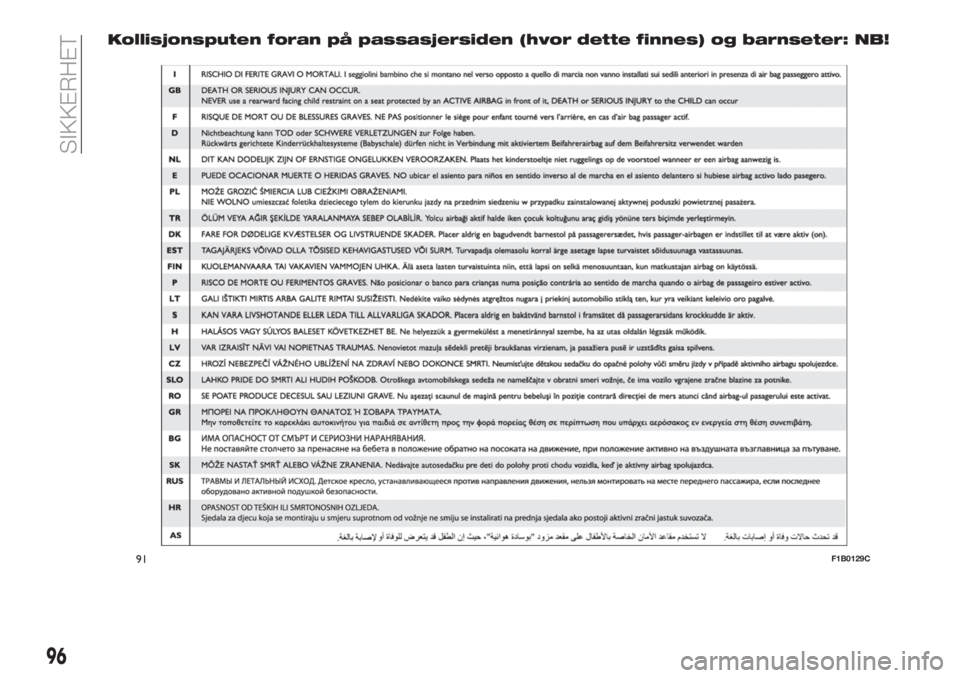

Kollisjonsputen foran på passasjersiden (hvor dette finnes) og barnseter: NB!
91F1B0129C
96
SIKKERHET

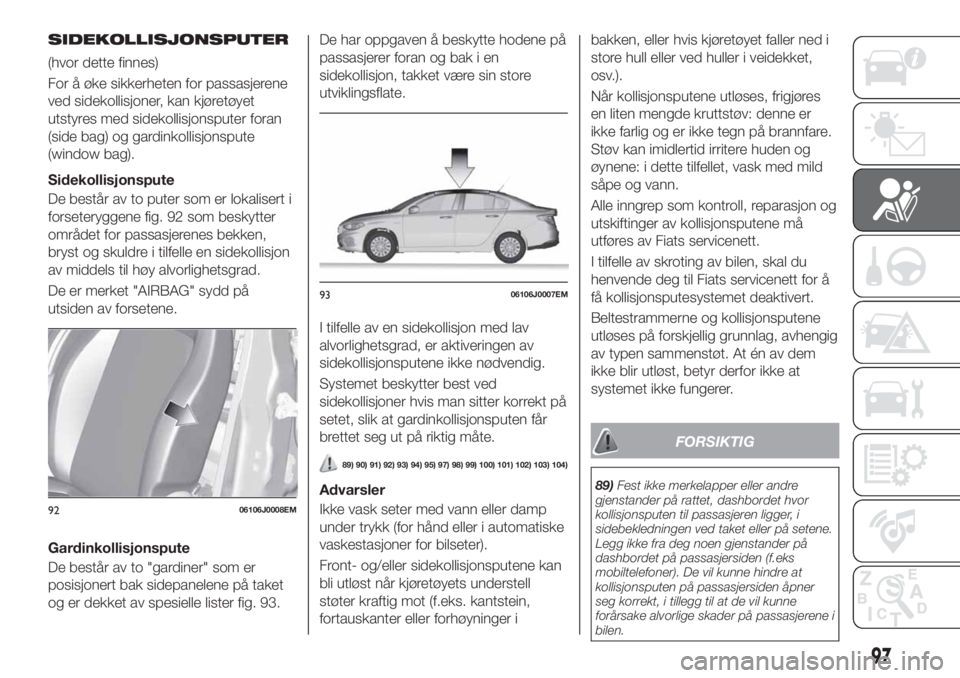

SIDEKOLLISJONSPUTER
(hvor dette finnes)
For å øke sikkerheten for passasjerene
ved sidekollisjoner, kan kjøretøyet
utstyres med sidekollisjonsputer foran
(side bag) og gardinkollisjonspute
(window bag).
Sidekollisjonspute
De består av to puter som er lokalisert i
forseteryggene fig. 92 som beskytter
området for passasjerenes bekken,
bryst og skuldre i tilfelle en sidekollisjon
av middels til høy alvorlighetsgrad.
De er merket "AIRBAG" sydd på
utsiden av forsetene.
Gardinkollisjonspute
De består av to "gardiner" som er
posisjonert bak sidepanelene på taket
og er dekket av spesielle lister fig. 93.De har oppgaven å beskytte hodene på
passasjerer foran og bak i en
sidekollisjon, takket være sin store
utviklingsflate.
I tilfelle av en sidekollisjon med lav
alvorlighetsgrad, er aktiveringen av
sidekollisjonsputene ikke nødvendig.
Systemet beskytter best ved
sidekollisjoner hvis man sitter korrekt på
setet, slik at gardinkollisjonsputen får
brettet seg ut på riktig måte.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Advarsler
Ikke vask seter med vann eller damp
under trykk (for hånd eller i automatiske
vaskestasjoner for bilseter).
Front- og/eller sidekollisjonsputene kan
bli utløst når kjøretøyets understell
støter kraftig mot (f.eks. kantstein,
fortauskanter eller forhøyninger ibakken, eller hvis kjøretøyet faller ned i
store hull eller ved huller i veidekket,
osv.).
Når kollisjonsputene utløses, frigjøres
en liten mengde kruttstøv: denne er
ikke farlig og er ikke tegn på brannfare.
Støv kan imidlertid irritere huden og
øynene: i dette tilfellet, vask med mild
såpe og vann.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må
utføres av Fiats servicenett.
I tilfelle av skroting av bilen, skal du
henvende deg til Fiats servicenett for å
få kollisjonsputesystemet deaktivert.
Beltestrammerne og kollisjonsputene
utløses på forskjellig grunnlag, avhengig
av typen sammenstøt. At én av dem
ikke blir utløst, betyr derfor ikke at
systemet ikke fungerer.
FORSIKTIG
89)Fest ikke merkelapper eller andre
gjenstander på rattet, dashbordet hvor
kollisjonsputen til passasjeren ligger, i
sidebekledningen ved taket eller på setene.
Legg ikke fra deg noen gjenstander på
dashbordet på passasjersiden (f.eks
mobiltelefoner). De vil kunne hindre at
kollisjonsputen på passasjersiden åpner
seg korrekt, i tillegg til at de vil kunne
forårsake alvorlige skader på passasjerene i
bilen.
9206106J0008EM
9306106J0007EM
97

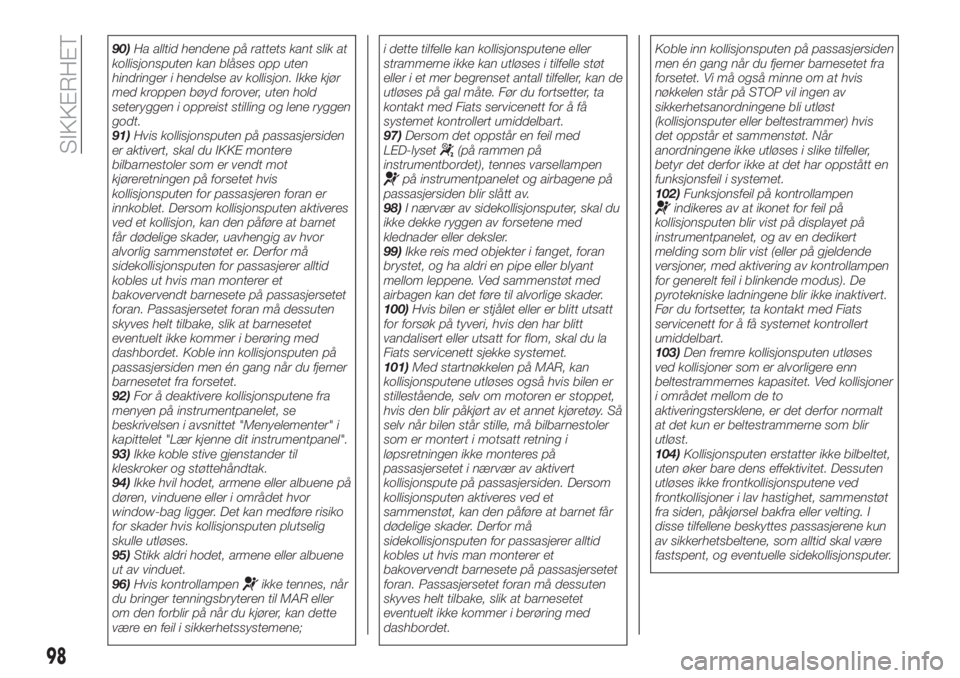

90)Ha alltid hendene på rattets kant slik at
kollisjonsputen kan blåses opp uten
hindringer i hendelse av kollisjon. Ikke kjør
med kroppen bøyd forover, uten hold
seteryggen i oppreist stilling og lene ryggen
godt.
91)Hvis kollisjonsputen på passasjersiden
er aktivert, skal du IKKE montere
bilbarnestoler som er vendt mot
kjøreretningen på forsetet hvis
kollisjonsputen for passasjeren foran er
innkoblet. Dersom kollisjonsputen aktiveres
ved et kollisjon, kan den påføre at barnet
får dødelige skader, uavhengig av hvor
alvorlig sammenstøtet er. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet.
92)For å deaktivere kollisjonsputene fra
menyen på instrumentpanelet, se
beskrivelsen i avsnittet "Menyelementer" i
kapittelet "Lær kjenne dit instrumentpanel".
93)Ikke koble stive gjenstander til
kleskroker og støttehåndtak.
94)Ikke hvil hodet, armene eller albuene på
døren, vinduene eller i området hvor
window-bag ligger. Det kan medføre risiko
for skader hvis kollisjonsputen plutselig
skulle utløses.
95)Stikk aldri hodet, armene eller albuene
ut av vinduet.
96)Hvis kontrollampen
ikke tennes, når
du bringer tenningsbryteren til MAR eller
om den forblir på når du kjører, kan dette
være en feil i sikkerhetssystemene;i dette tilfelle kan kollisjonsputene eller
strammerne ikke kan utløses i tilfelle støt
eller i et mer begrenset antall tilfeller, kan de
utløses på gal måte. Før du fortsetter, ta
kontakt med Fiats servicenett for å få
systemet kontrollert umiddelbart.
97)Dersom det oppstår en feil med
LED-lyset
(på rammen på
instrumentbordet), tennes varsellampen
på instrumentpanelet og airbagene på
passasjersiden blir slått av.
98)I nærvær av sidekollisjonsputer, skal du
ikke dekke ryggen av forsetene med
klednader eller deksler.
99)Ikke reis med objekter i fanget, foran
brystet, og ha aldri en pipe eller blyant
mellom leppene. Ved sammenstøt med
airbagen kan det føre til alvorlige skader.
100)Hvis bilen er stjålet eller er blitt utsatt
for forsøk på tyveri, hvis den har blitt
vandalisert eller utsatt for flom, skal du la
Fiats servicenett sjekke systemet.
101)Med startnøkkelen på MAR, kan
kollisjonsputene utløses også hvis bilen er
stillestående, selv om motoren er stoppet,
hvis den blir påkjørt av et annet kjøretøy. Så
selv når bilen står stille, må bilbarnestoler
som er montert i motsatt retning i
løpsretningen ikke monteres på
passasjersetet i nærvær av aktivert
kollisjonspute på passasjersiden. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet.Koble inn kollisjonsputen på passasjersiden
men én gang når du fjerner barnesetet fra
forsetet. Vi må også minne om at hvis
nøkkelen står på STOP vil ingen av
sikkerhetsanordningene bli utløst
(kollisjonsputer eller beltestrammer) hvis
det oppstår et sammenstøt. Når
anordningene ikke utløses i slike tilfeller,
betyr det derfor ikke at det har oppstått en
funksjonsfeil i systemet.
102)Funksjonsfeil på kontrollampen
indikeres av at ikonet for feil på
kollisjonsputen blir vist på displayet på
instrumentpanelet, og av en dedikert
melding som blir vist (eller på gjeldende
versjoner, med aktivering av kontrollampen
for generelt feil i blinkende modus). De
pyrotekniske ladningene blir ikke inaktivert.
Før du fortsetter, ta kontakt med Fiats
servicenett for å få systemet kontrollert
umiddelbart.
103)Den fremre kollisjonsputen utløses
ved kollisjoner som er alvorligere enn
beltestrammernes kapasitet. Ved kollisjoner
i området mellom de to
aktiveringstersklene, er det derfor normalt
at det kun er beltestrammerne som blir
utløst.
104)Kollisjonsputen erstatter ikke bilbeltet,
uten øker bare dens effektivitet. Dessuten
utløses ikke frontkollisjonsputene ved
frontkollisjoner i lav hastighet, sammenstøt
fra siden, påkjørsel bakfra eller velting. I
disse tilfellene beskyttes passasjerene kun
av sikkerhetsbeltene, som alltid skal være
fastspent, og eventuelle sidekollisjonsputer.
98
SIKKERHET

START OG KJØRING
Vi går inn i bilens "hjerte": nå skal vi se
hvordan du bruker den effektivt i hele
sitt potensial.
Her beskrives hvordan du kjører trygt i
enhver situasjon slik at bilen blir et godt
reisefølge som er oppmerksom på vår
komfort og vår lommebok.STARTE MOTOREN..........100

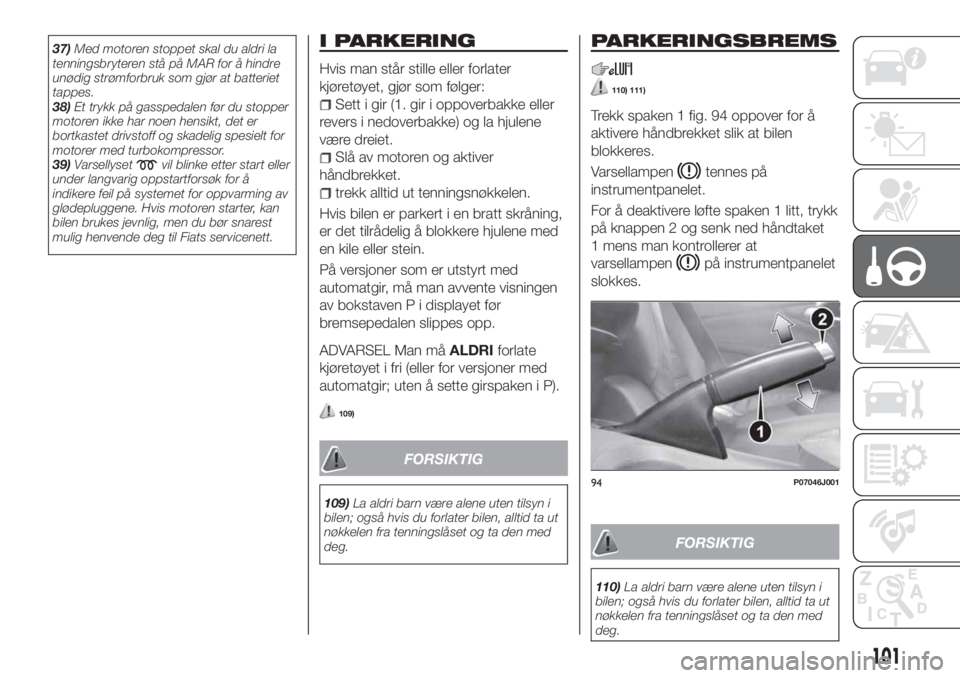

I PARKERING..............101
PARKERINGSBREMS.........101

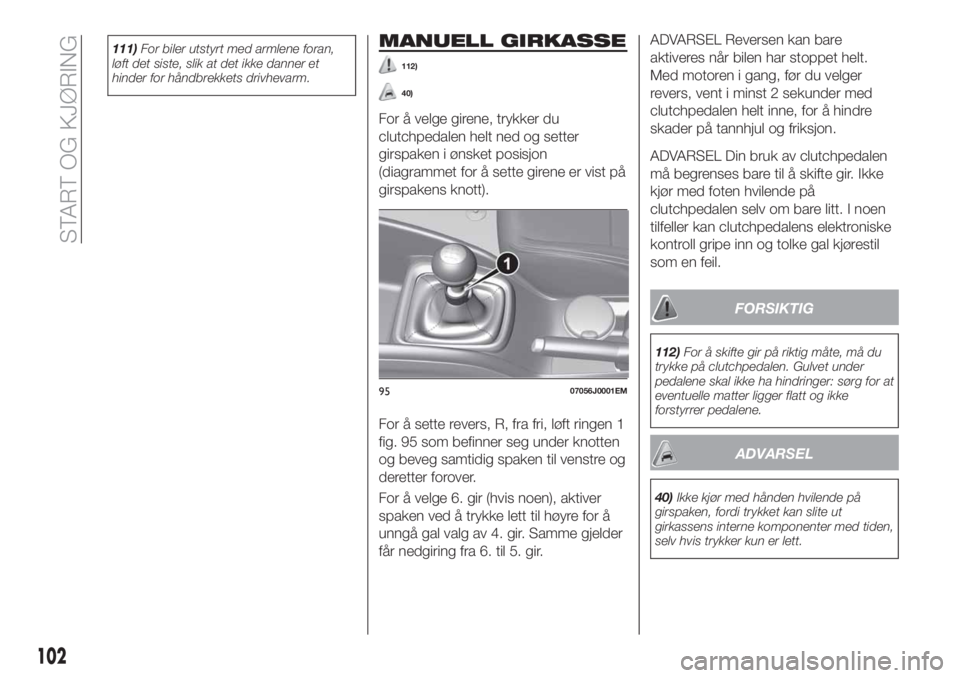

MANUELL GIRKASSE.........102
AUTOMATGIR..............103
START&STOP-SYSTEM........105
SPEED LIMITER.............106
ELEKTRONISK
HASTIGHETSHOLDER........107
PARKERINGSSENSORER......109
RYGGEKAMERA BAK.........111
BUKSERE TILHENGER........112
TANKE BILEN..............113
99

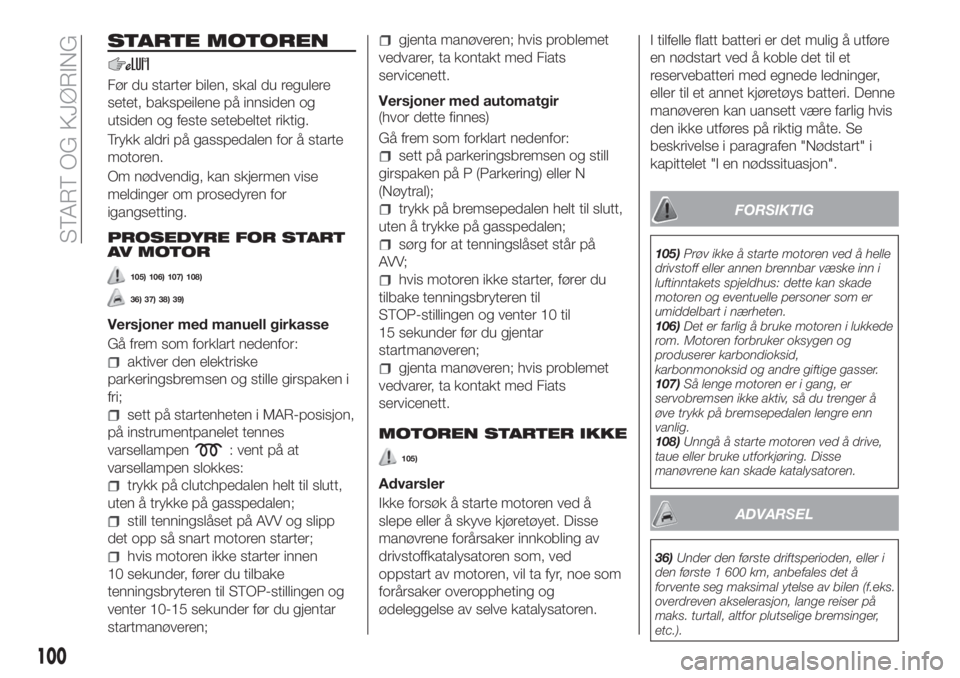

STARTE MOTOREN
Før du starter bilen, skal du regulere
setet, bakspeilene på innsiden og
utsiden og feste setebeltet riktig.
Trykk aldri på gasspedalen for å starte
motoren.
Om nødvendig, kan skjermen vise
meldinger om prosedyren for
igangsetting.
PROSEDYRE FOR START
AV MOTOR
105) 106) 107) 108)
36) 37) 38) 39)
Versjoner med manuell girkasse
Gå frem som forklart nedenfor:
aktiver den elektriske
parkeringsbremsen og stille girspaken i
fri;
sett på startenheten i MAR-posisjon,
på instrumentpanelet tennes
varsellampen
: vent på at
varsellampen slokkes:
trykk på clutchpedalen helt til slutt,
uten å trykke på gasspedalen;
still tenningslåset på AVV og slipp
det opp så snart motoren starter;
hvis motoren ikke starter innen
10 sekunder, fører du tilbake
tenningsbryteren til STOP-stillingen og
venter 10-15 sekunder før du gjentar
startmanøveren;
gjenta manøveren; hvis problemet
vedvarer, ta kontakt med Fiats
servicenett.
Versjoner med automatgir
(hvor dette finnes)
Gå frem som forklart nedenfor:
sett på parkeringsbremsen og still
girspaken på P (Parkering) eller N
(Nøytral);
trykk på bremsepedalen helt til slutt,
uten å trykke på gasspedalen;
sørg for at tenningslåset står på
AVV;
hvis motoren ikke starter, fører du
tilbake tenningsbryteren til
STOP-stillingen og venter 10 til
15 sekunder før du gjentar
startmanøveren;
gjenta manøveren; hvis problemet
vedvarer, ta kontakt med Fiats
servicenett.
MOTOREN STARTER IKKE
105)
Advarsler
Ikke forsøk å starte motoren ved å
slepe eller å skyve kjøretøyet. Disse
manøvrene forårsaker innkobling av
drivstoffkatalysatoren som, ved
oppstart av motoren, vil ta fyr, noe som
forårsaker overoppheting og
ødeleggelse av selve katalysatoren.I tilfelle flatt batteri er det mulig å utføre
en nødstart ved å koble det til et
reservebatteri med egnede ledninger,
eller til et annet kjøretøys batteri. Denne
manøveren kan uansett være farlig hvis
den ikke utføres på riktig måte. Se
beskrivelse i paragrafen "Nødstart" i
kapittelet "I en nødssituasjon".
FORSIKTIG
105)Prøv ikke å starte motoren ved å helle
drivstoff eller annen brennbar væske inn i
luftinntakets spjeldhus: dette kan skade
motoren og eventuelle personer som er
umiddelbart i nærheten.
106)Det er farlig å bruke motoren i lukkede
rom. Motoren forbruker oksygen og
produserer karbondioksid,
karbonmonoksid og andre giftige gasser.
107)Så lenge motoren er i gang, er
servobremsen ikke aktiv, så du trenger å
øve trykk på bremsepedalen lengre enn
vanlig.
108)Unngå å starte motoren ved å drive,
taue eller bruke utforkjøring. Disse
manøvrene kan skade katalysatoren.
ADVARSEL
36)Under den første driftsperioden, eller i
den første 1 600 km, anbefales det å
forvente seg maksimal ytelse av bilen (f.eks.
overdreven akselerasjon, lange reiser på
maks. turtall, altfor plutselige bremsinger,
etc.).
100
START OG KJØRING

37)Med motoren stoppet skal du aldri la
tenningsbryteren stå på MAR for å hindre
unødig strømforbruk som gjør at batteriet
tappes.
38)Et trykk på gasspedalen før du stopper
motoren ikke har noen hensikt, det er
bortkastet drivstoff og skadelig spesielt for
motorer med turbokompressor.
39)Varsellyset
vil blinke etter start eller
under langvarig oppstartforsøk for å
indikere feil på systemet for oppvarming av
glødepluggene. Hvis motoren starter, kan
bilen brukes jevnlig, men du bør snarest
mulig henvende deg til Fiats servicenett.
I PARKERING
Hvis man står stille eller forlater
kjøretøyet, gjør som følger:
Sett i gir (1. gir i oppoverbakke eller
revers i nedoverbakke) og la hjulene
være dreiet.
Slå av motoren og aktiver
håndbrekket.
trekk alltid ut tenningsnøkkelen.
Hvis bilen er parkert i en bratt skråning,
er det tilrådelig å blokkere hjulene med
en kile eller stein.
På versjoner som er utstyrt med
automatgir, må man avvente visningen
av bokstaven P i displayet før
bremsepedalen slippes opp.
ADVARSEL Man måALDRIforlate
kjøretøyet i fri (eller for versjoner med
automatgir; uten å sette girspaken i P).
109)
FORSIKTIG
109)La aldri barn være alene uten tilsyn i
bilen; også hvis du forlater bilen, alltid ta ut
nøkkelen fra tenningslåset og ta den med
deg.
PARKERINGSBREMS
110) 111)
Trekk spaken 1 fig. 94 oppover for å
aktivere håndbrekket slik at bilen
blokkeres.
Varsellampen
tennes på
instrumentpanelet.
For å deaktivere løfte spaken 1 litt, trykk
på knappen 2 og senk ned håndtaket
1 mens man kontrollerer at
varsellampen
på instrumentpanelet
slokkes.
FORSIKTIG
110)La aldri barn være alene uten tilsyn i
bilen; også hvis du forlater bilen, alltid ta ut
nøkkelen fra tenningslåset og ta den med
deg.
94P07046J001
101

111)For biler utstyrt med armlene foran,
løft det siste, slik at det ikke danner et
hinder for håndbrekkets drivhevarm.MANUELL GIRKASSE
112)
40)
For å velge girene, trykker du
clutchpedalen helt ned og setter
girspaken i ønsket posisjon
(diagrammet for å sette girene er vist på
girspakens knott).
For å sette revers, R, fra fri, løft ringen 1
fig. 95 som befinner seg under knotten
og beveg samtidig spaken til venstre og
deretter forover.
For å velge 6. gir (hvis noen), aktiver
spaken ved å trykke lett til høyre for å
unngå gal valg av 4. gir. Samme gjelder
får nedgiring fra 6. til 5. gir.
ADVARSEL Reversen kan bare
aktiveres når bilen har stoppet helt.
Med motoren i gang, før du velger
revers, vent i minst 2 sekunder med
clutchpedalen helt inne, for å hindre
skader på tannhjul og friksjon.
ADVARSEL Din bruk av clutchpedalen
må begrenses bare til å skifte gir. Ikke
kjør med foten hvilende på
clutchpedalen selv om bare litt. I noen
tilfeller kan clutchpedalens elektroniske
kontroll gripe inn og tolke gal kjørestil
som en feil.
FORSIKTIG
112)For å skifte gir på riktig måte, må du
trykke på clutchpedalen. Gulvet under
pedalene skal ikke ha hindringer: sørg for at
eventuelle matter ligger flatt og ikke
forstyrrer pedalene.
ADVARSEL
40)Ikke kjør med hånden hvilende på
girspaken, fordi trykket kan slite ut
girkassens interne komponenter med tiden,
selv hvis trykker kun er lett.
9507056J0001EM
102
START OG KJØRING
