MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire al veicolo
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione ogni 30.000/35.000
chilometri.
La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei
30.000/35.000 chilometri e
successivamente, tra un tagliando e
l’altro, sono pur sempre necessarie le
ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale
ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Il servizio di Manutenzione
Programmata viene prestato da tutta la
Rete Assistenziale Fiat, a tempi
prefissati.Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con
l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare
subito alla Rete Assistenziale Fiat
eventuali piccole anomalie di
funzionamento, senza attendere
l’esecuzione del prossimo tagliando.
Se il veicolo viene usato
frequentemente per il traino di rimorchi,
occorre ridurre l'intervallo tra una
manutenzione programmata e l'altra.
135

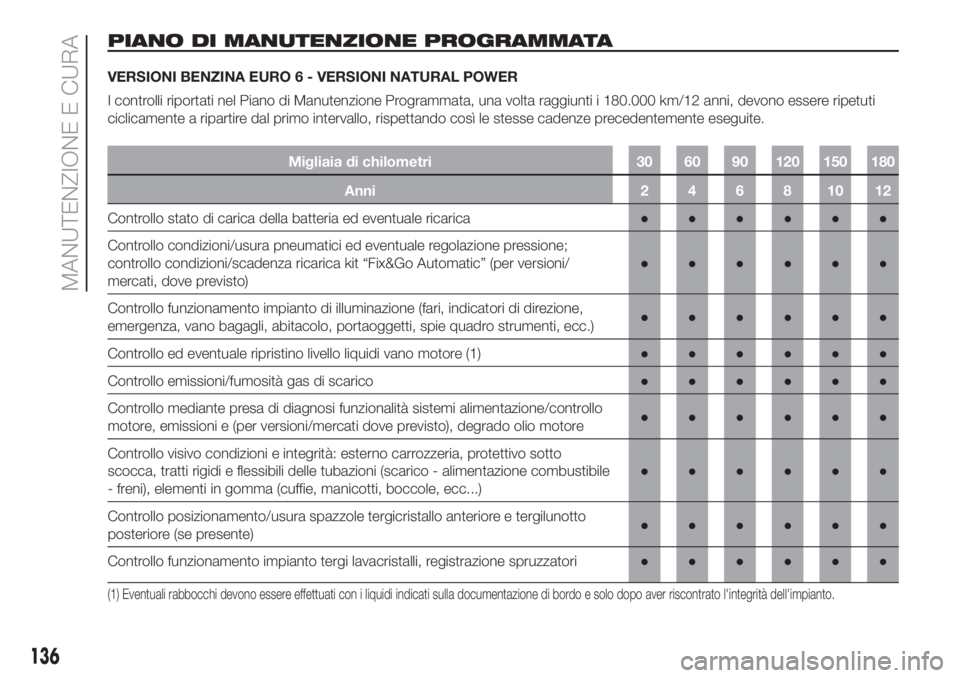

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI BENZINA EURO 6 - VERSIONI NATURAL POWER
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 180.000 km/12 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri 30 60 90 120 150 180
Anni24681012
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione;
controllo condizioni/scadenza ricarica kit “Fix&Go Automatic” (per versioni/
mercati, dove previsto)●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, portaoggetti, spie quadro strumenti, ecc.)●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore (1)●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo mediante presa di diagnosi funzionalità sistemi alimentazione/controllo
motore, emissioni e (per versioni/mercati dove previsto), degrado olio motore●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile
- freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e tergilunotto
posteriore (se presente)●●●●●●
Controllo funzionamento impianto tergi lavacristalli, registrazione spruzzatori●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
136
MANUTENZIONE E CURA

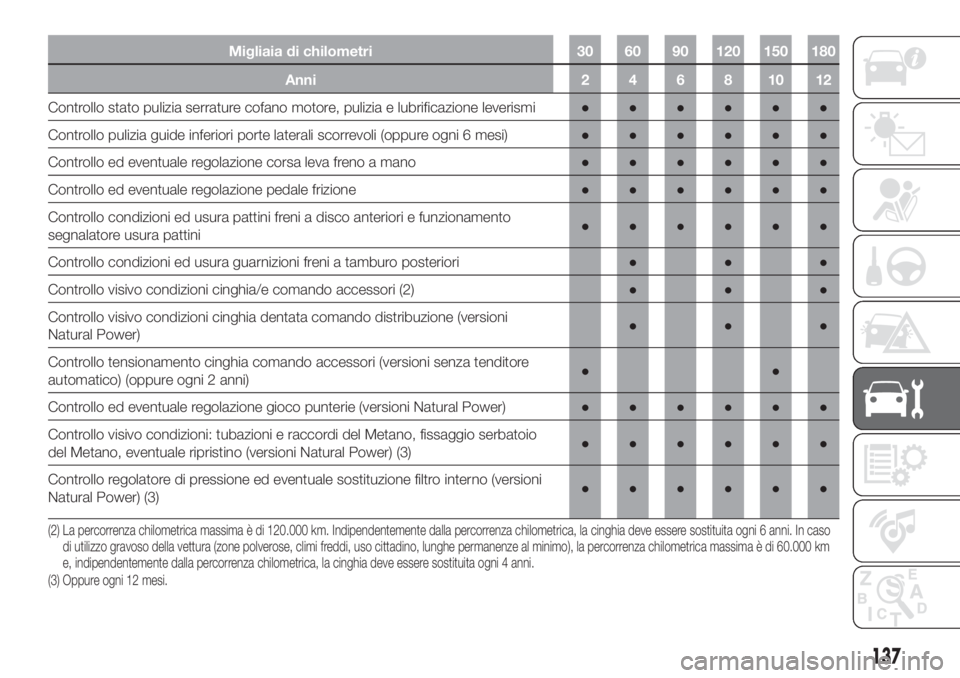

Migliaia di chilometri 30 60 90 120 150 180
Anni24681012
Controllo stato pulizia serrature cofano motore, pulizia e lubrificazione leverismi●●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli (oppure ogni 6 mesi)●●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo ed eventuale regolazione pedale frizione●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo visivo condizioni cinghia/e comando accessori (2)●●●
Controllo visivo condizioni cinghia dentata comando distribuzione (versioni
Natural Power)●●●
Controllo tensionamento cinghia comando accessori (versioni senza tenditore
automatico) (oppure ogni 2 anni)●●
Controllo ed eventuale regolazione gioco punterie (versioni Natural Power)●●●●●●
Controllo visivo condizioni: tubazioni e raccordi del Metano, fissaggio serbatoio
del Metano, eventuale ripristino (versioni Natural Power) (3)●●●●●●
Controllo regolatore di pressione ed eventuale sostituzione filtro interno (versioni
Natural Power) (3)●●●●●●
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(3) Oppure ogni 12 mesi.
137

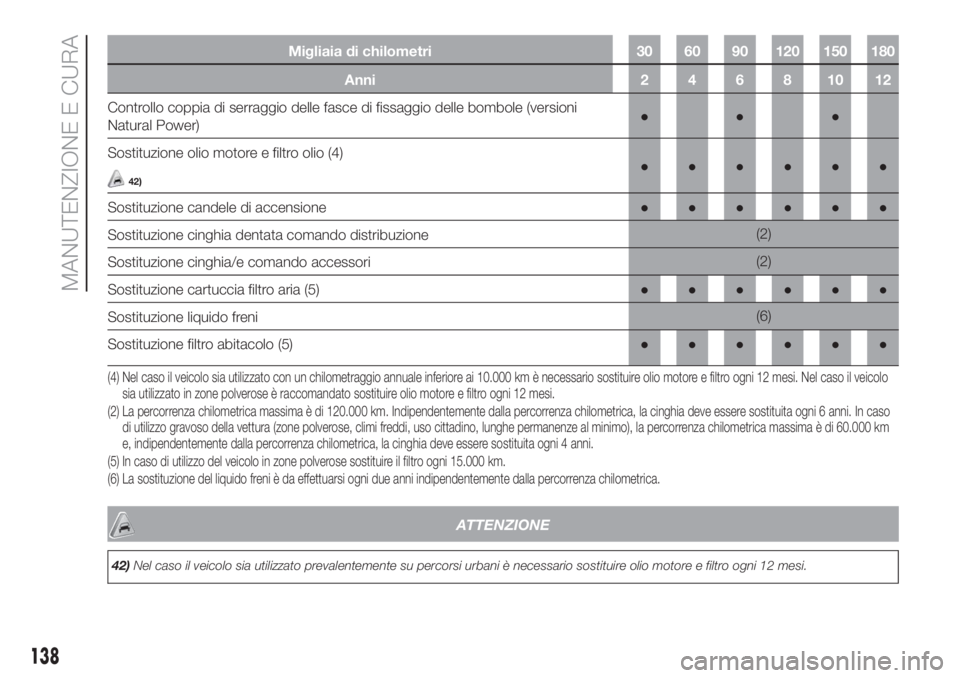

Migliaia di chilometri 30 60 90 120 150 180
Anni24681012
Controllo coppia di serraggio delle fasce di fissaggio delle bombole (versioni
Natural Power)●●●
Sostituzione olio motore e filtro olio (4)
42)●●●●●●
Sostituzione candele di accensione●●●●●●
Sostituzione cinghia dentata comando distribuzione(2)
Sostituzione cinghia/e comando accessori(2)
Sostituzione cartuccia filtro aria (5)●●●●●●
Sostituzione liquido freni(6)
Sostituzione filtro abitacolo (5)●●●●●●
(4) Nel caso il veicolo sia utilizzato con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi. Nel caso il veicolo
sia utilizzato in zone polverose è raccomandato sostituire olio motore e filtro ogni 12 mesi.
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(5) In caso di utilizzo del veicolo in zone polverose sostituire il filtro ogni 15.000 km.
(6) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
ATTENZIONE
42)Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.
138
MANUTENZIONE E CURA

VERSIONI DIESEL EURO 6
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 175.000 km/10 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri 35 70 105 140 175
Anni246810
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione; controllo
condizioni/scadenza ricarica kit “Fix&Go Automatic” (per versioni/mercati, dove
previsto)●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, portaoggetti, spie quadro strumenti, ecc.)●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore (1)●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
Controllo mediante presa di diagnosi funzionalità sistemi alimentazione/controllo
motore, emissioni e (per versioni/mercati dove previsto), degrado olio motore●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto scocca, tratti
rigidi e flessibili delle tubazioni (scarico - alimentazione combustibile - freni), elementi in
gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto (se presente)●●●●●
Controllo funzionamento impianto tergi lavacristalli, registrazione spruzzatori●●●●●
Controllo stato pulizia serrature cofano motore, pulizia e lubrificazione leverismi●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli (oppure ogni 6 mesi)●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
139

Migliaia di chilometri 35 70 105 140 175
Anni246810
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e funzionamento segnalatore
usura pattini●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo olio cambio meccanico●
Controllo livello olio comando cambio (versioni 1.3 Multijet 80 CV Euro 6 con cambio
COMFORT-MATIC)●●●●●
Sostituzione olio motore e filtro olio (versioni con DPF)(3)
Sostituzione cinghia/e comando accessori(2)
Sostituzione cartuccia filtro combustibile (4)●●
Sostituzione cartuccia filtro aria●●●●●
Sostituzione liquido freni(5)
Sostituzione filtro abitacolo●●●●●
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, climi freddi, uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massimaè di 60.000 km
e, indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(3) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia o messaggio (dove
previsto) sul quadro strumenti (vedere il paragrafo “Spie e messaggi” nel capitolo "Conoscenza del quadro strumenti"). Non deve comunque eccedere i24 mesi.
Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.
(4) In caso di rifornimento del veicolo con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni 35.000
km .
(5) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
140
MANUTENZIONE E CURA

CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente
ripristinare:
livello liquido di raffreddamento
motore;
livello liquido freni;
livello liquido lavacristallo;
pressione e condizione dei
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Per assicurare che il veicolo sia sempre
efficiente ed in buone condizioni di
manutenzione è consigliabile effettuare
le suddette operazioni con cadenza
assidua (indicativamente è buona
norma ogni 1000 km e ogni 3000 km
per quanto riguarda il controllo e
l’eventuale ripristino del livello olio
motore).
UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato
prevalentemente in una delle seguenti
condizioni:
traino di rimorchio o roulotte;
strade polverose;
tragitti brevi (meno di7-8km)e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità oppure in caso di
lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione carburante/freni) elementi
in gomma (cuffie/manicotti/boccole
ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria.
141

VERIFICA DEI LIVELLI
133)
43).
VANO MOTORE.
Versioni 1.4 Euro 6

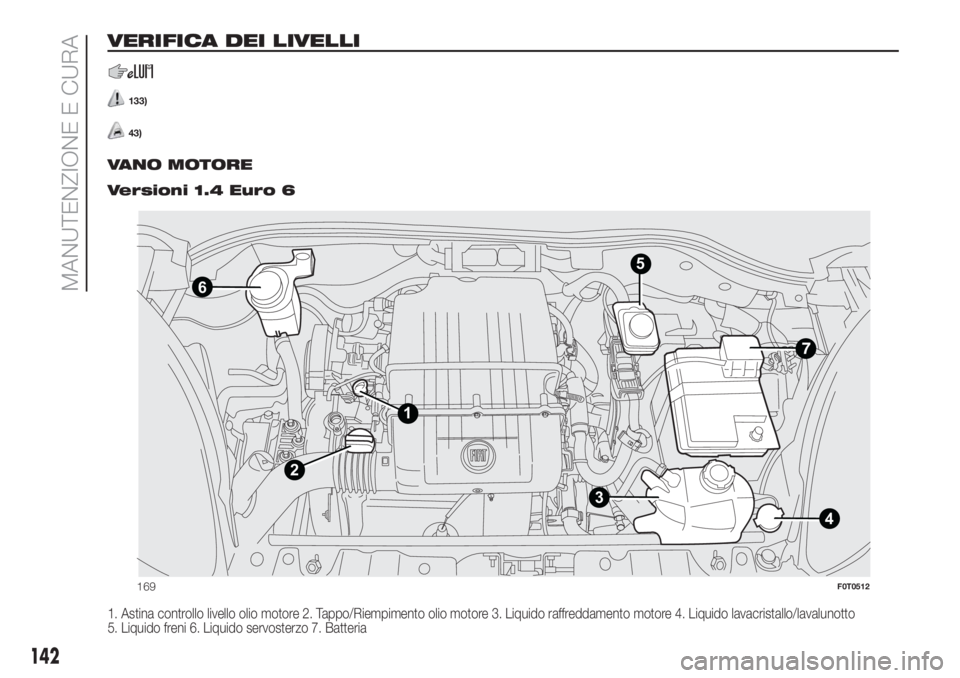

1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido lavacristallo/lavalunotto
5. Liquido freni 6. Liquido servosterzo 7. Batteria
4
6
1
2
35
169F0T0512
142
