TRIP COMPUTER
Generalità
Il "Trip computer" consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento del veicolo.
Tale funzione è composta da due trip
separati denominati "Trip A" e "Trip
B" capaci di monitorare la "missione
completa" del veicolo (viaggio) in modo
indipendente l'uno dall'altro. Entrambe
le funzioni sono azzerabili (reset - inizio
di una nuova missione).
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
Temperatura esterna (per veicoli
Natural Power dotati di sensore di
temperatura)
Autonomia
Distanza percorsa
Consumo medio
Consumo istantaneo
Velocità media
Tempo di viaggio (durata di guida).
Il "Trip B", presente solo su display
multifunzionale, consente la
visualizzazione delle seguenti
grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Versioni Natural Power
NOTA I dati del Trip Computer relativi
all’Autonomia, Consumo medio e
Consumo istantaneo, per queste
versioni non sono disponibili.
8)
Pulsante TRIP di
comando
Il pulsante TRIP, ubicato in cima alla
leva destra fig. 78, consente, con
chiave di avviamento in posizione MAR,
di accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
pressione breve per accedere alle
visualizzazioni delle varie grandezze;
pressione lunga per azzerare (reset)
ed iniziare quindi una nuova missione.Uscita Trip
Si esce automaticamente dalla funzione
TRIP una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsanteSET
per più di
1 secondo.
ATTENZIONE
8)Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”). Le
grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
78F0T0038
47

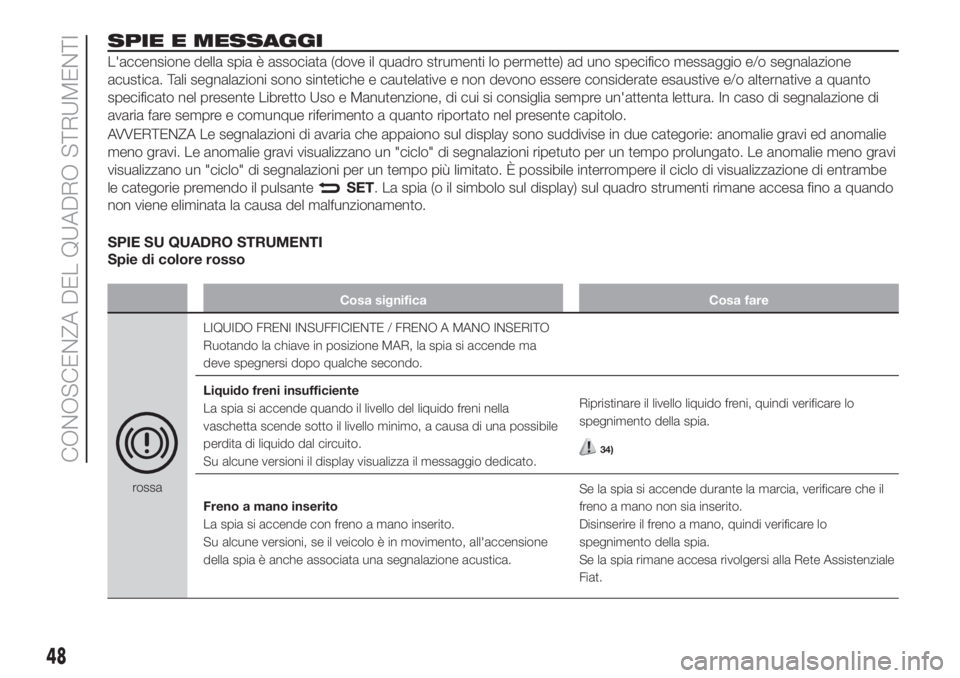

SPIE E MESSAGGI
L'accensione della spia è associata (dove il quadro strumenti lo permette) ad uno specifico messaggio e/o segnalazione
acustica. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie premendo il pulsante
SET. La spia (o il simbolo sul display) sul quadro strumenti rimane accesa fino a quando
non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie di colore rosso
Cosa significa Cosa fare
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR, la spia si accende ma
deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella
vaschetta scende sotto il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il messaggio dedicato.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
34)
Freno a mano inserito
La spia si accende con freno a mano inserito.
Su alcune versioni, se il veicolo è in movimento, all'accensione
della spia è anche associata una segnalazione acustica.Se la spia si accende durante la marcia, verificare che il
freno a mano non sia inserito.
Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale
Fiat.
48

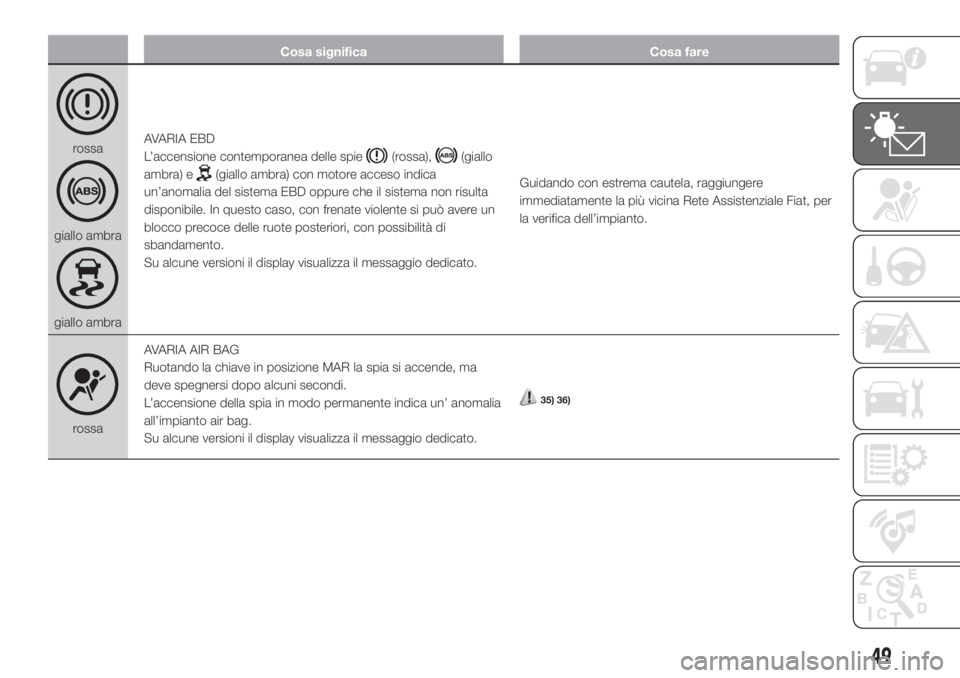

CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
rossa
giallo ambra
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa),(giallo
ambra) e
(giallo ambra) con motore acceso indica
un’anomalia del sistema EBD oppure che il sistema non risulta
disponibile. In questo caso, con frenate violente si può avere un
blocco precoce delle ruote posteriori, con possibilità di
sbandamento.
Su alcune versioni il display visualizza il messaggio dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Fiat, per
la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi dopo alcuni secondi.
L’accensione della spia in modo permanente indica un’ anomalia
all’impianto air bag.
Su alcune versioni il display visualizza il messaggio dedicato.
35) 36)
49

Cosa significa Cosa fare
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con veicolo fermo e cintura di
sicurezza lato guida e lato passeggero (per versioni/mercati dove
previsto) non allacciata.
La spia si accende in modo lampeggiante, unitamente ad un
avvisatore acustico (buzzer) quando, a veicolo in movimento, le
cinture del posto lato guida e del posto lato passeggero (per
version/mercati, dove previsto) non sono correttamente
allacciate.L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat
Belt Reminder) può essere escluso unicamente dalla Rete
Assistenziale Fiat.
Su alcune versioni è possibile riattivare il sistema anche
attraverso il menu di Setup.
rossaAVARIA CAMBIO
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende ma deve
spegnersi dopo alcuni secondi.
La spia si accende a luce lampeggiante (unitamente al
messaggio visualizzato dal display e ad una segnalazione
acustica) quando viene rilevata un'avaria al cambio.
La spia si può accendere anche in caso di surriscaldamento del
cambio, a seguito di un uso particolarmente gravoso. In questo
caso viene operata una limitazione delle prestazioni del motore.In caso di avaria al cambio rivolgersi appena possibile
presso la Rete Assistenziale Fiat per la verifica
dell’impianto.
50
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
rossa
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO
MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi dopo alcuni secondi. La spia si accende quando
il motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare il veicolo, spegnere il
motore e verificare che il livello dell’acqua all’interno della
vaschetta non sia al di sotto del riferimento MIN. In tal
caso attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo. Rabboccare con
liquido di raffreddamento, assicurandosi che questo sia
compreso tra i riferimenti MIN e MAX riportati sulla
vaschetta. Verificare inoltre visivamente la presenza di
eventuali perdite di liquido. Se al successivo avviamento
la spia dovesse nuovamente accendersi, rivolgersi alla
Rete Assistenziale Fiat.
In caso di utilizzo impegnativo del veicolo (ad esempio
traino di rimorchi in salita o con veicolo a pieno carico):
rallentare la marcia e, nel caso in cui la spia rimanga
accesa, arrestare il veicolo. Sostare per2o3minuti
mantenendo il motore acceso e leggermente accelerato
per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché spegnere il motore. Verificare
il corretto livello del liquido come precedentemente
descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
rossaINSUFFICIENTE RICARICA BATTERIA
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi appena avviato il motore (con motore al minimo
è ammesso un breve ritardo nello spegnimento).
Su alcune versioni il display visualizza il messaggio dedicato.Se la spia rimane accesa rivolgersi immediatamente alla
Rete Assistenziale Fiat.
51

Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE - OLIO MOTORE
DEGRADATO
Ruotando la chiave in posizione MAR la spia si accende, ma
deve spegnersi non appena avviato il motore.
Accesa fissa: Insufficiente pressione olio motore
La spia si accende in modalità fissa, unitamente al messaggio
visualizzato dal display (per versioni/mercati, dove previsto),
quando il sistema rileva insufficiente pressione dell’olio motore.
37)
Accesa lampeggiante: Olio motore degradato
(solo per versioni Multijet)
La spia si accende in modalità lampeggiante unitamente al
messaggio visualizzato dal display (per versioni/mercati, dove
previsto) quando il sistema rileva il degrado dell’olio motore.
L’accensione in modalità lampeggiante di questa spia non è da
ritenere un difetto del veicolo, ma segnala al guidatore che
l’utilizzo normale del veicolo ha portato alla necessità di sostituire
l’olio motore. Se l’olio non viene sostituito, al raggiungimento di
una seconda soglia di degrado, sul quadro strumenti si accende
anche la spia
e il funzionamento del motore viene limitato a
3000 giri/minuto.
Se l’olio non viene ancora sostituito, al raggiungimento di una
terza soglia di degrado, per evitare danneggiamenti, il motore
viene limitato a 1500 giri/minuto.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
9)
Si ricorda che il degrado dell’olio motore viene accelerato
da:
– prevalente uso cittadino del veicolo che rende più
frequente il processo di rigenerazione del DPF
– utilizzo del veicolo per brevi percorsi che non
permettono al motore di raggiungere la temperatura di
regime
– interruzioni ripetute del processo di rigenerazione
segnalate attraverso l’accensione della spia DPF.
rossaMINIMO LIVELLO OLIO MOTORE
Ruotando la chiave in posizione MAR la spia sul quadro si
accende ma deve spegnersi dopo alcuni secondi.
La spia si accende sul quadrante quando il livello olio motore
scende sotto il valore minimo previsto.
Su alcune versioni il display visualizza un messaggio dedicato.Ripristinare il corretto livello olio motore (vedere "Verifica
dei livelli" nel capitolo "Manutenzione e cura").
52
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
rossaINCOMPLETA CHIUSURA PORTE
La spia si accende, su alcune versioni, quando una o più porte o
il bagagliaio non sono perfettamente chiusi.
Su alcune versioni il display visualizza il messaggio dedicato.Verificare che tutte le porte o il bagagliaio (per versioni/
mercati, dove previsto) siano perfettamente chiusi.
rossaAVARIA SERVOSTERZO
Ruotando la chiave in posizione MAR la spia sul quadrante si
accende, ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa unitamente al messaggio visualizzato
dal display e ad una segnalazione acustica, non si ha l’effetto del
servosterzo e lo sforzo sul volante aumenta sensibilmente pur
mantenendo la possibilità di sterzare il veicolo.Rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
34)Se la spiasi accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) fermarsi
immediatamente e rivolgersi alla Rete Assistenziale Fiat.
35)Se la spia
non si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia, è possibile che sia presente
un’anomalia nei sistemi di ritenuta. In tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
36)L’avaria della spia
viene segnalata dall'accensione lampeggiante della spiaoppure, a seconda delle versioni, dall'accensione fissa
dell'iconasu display. In tal caso la spiapotrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire,
rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
37)Se la spia
si accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) arrestare
immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
53

ATTENZIONE
9)In caso di accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L’accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione della spia in
modalità lampeggiante non bisogna assolutamente aggiungere altro olio nel motore.
Spie di colore giallo
Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA DI INIEZIONE (versioni Multijet) - AVARIA
SISTEMA CONTROLLO MOTORE EOBD (versioni benzina)
In condizioni normali, ruotando la chiave di avviamento in posizione
MAR, la spia si accende, ma deve spegnersi appena avviato il
motore.
10)
Avaria sistema di iniezione
(versioni Multijet)
Se la spia rimane accesa o si accende durante la marcia, segnala un
non perfetto funzionamento dell'impianto di iniezione con possibile
perdita di prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio dedicato.In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al motore o
forti velocità. L’uso prolungato del veicolo con spia
accesa fissa può causare danni.
54
CONOSCENZA DEL QUADRO STRUMENTI
