2018 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

Versioni 1.3 Multijet Euro 6
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido lavacristallo/ lavalunotto
5. Liquido freni 6. Liquido servosterzo 7. Batteria.
1
32
4
5
6
170F0T0920
143

Versioni 1.4 Natural Power
1. Astina controllo livello olio motore 2. Tappo/Riempimento olio motore 3. Liquido raffreddamento motore 4. Liquido lavacristallo/ lavalunotto
5. Liquido freni 6. Liquido servosterzo 7. Batteria
5
171F0T0374
144
MANUTENZIONE E CURA

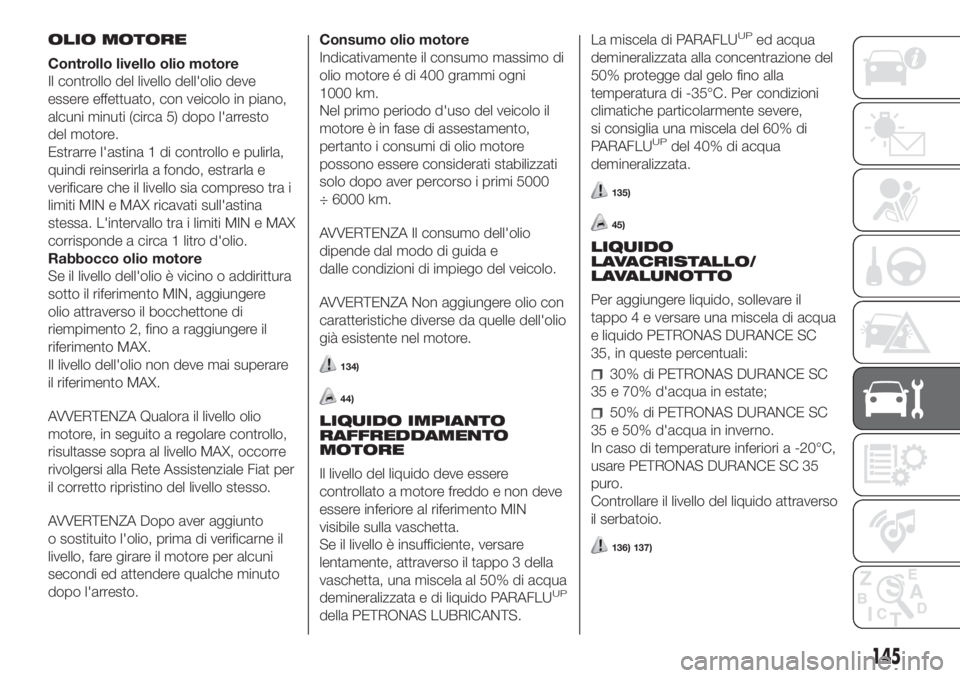

OLIO MOTORE
Controllo livello olio motore
Il controllo del livello dell'olio deve
essere effettuato, con veicolo in piano,
alcuni minuti (circa 5) dopo l'arresto
del motore.
Estrarre l'astina 1 di controllo e pulirla,
quindi reinserirla a fondo, estrarla e
verificare che il livello sia compreso tra i
limiti MIN e MAX ricavati sull'astina
stessa. L'intervallo tra i limiti MIN e MAX
corrisponde a circa 1 litro d'olio.
Rabbocco olio motore
Se il livello dell'olio è vicino o addirittura
sotto il riferimento MIN, aggiungere
olio attraverso il bocchettone di
riempimento 2, fino a raggiungere il
riferimento MAX.
Il livello dell'olio non deve mai superare
il riferimento MAX.
AVVERTENZA Qualora il livello olio
motore, in seguito a regolare controllo,
risultasse sopra al livello MAX, occorre
rivolgersi alla Rete Assistenziale Fiat per
il corretto ripristino del livello stesso.
AVVERTENZA Dopo aver aggiunto
o sostituito l'olio, prima di verificarne il
livello, fare girare il motore per alcuni
secondi ed attendere qualche minuto
dopo l'arresto.Consumo olio motore
Indicativamente il consumo massimo di
olio motore é di 400 grammi ogni
1000 km.
Nel primo periodo d'uso del veicolo il
motore è in fase di assestamento,
pertanto i consumi di olio motore
possono essere considerati stabilizzati
solo dopo aver percorso i primi 5000
÷ 6000 km.
AVVERTENZA Il consumo dell'olio
dipende dal modo di guida e
dalle condizioni di impiego del veicolo.
AVVERTENZA Non aggiungere olio con
caratteristiche diverse da quelle dell'olio
già esistente nel motore.
134)
44)
LIQUIDO IMPIANTO
RAFFREDDAMENTO
MOTORE
Il livello del liquido deve essere
controllato a motore freddo e non deve
essere inferiore al riferimento MIN
visibile sulla vaschetta.
Se il livello è insufficiente, versare
lentamente, attraverso il tappo 3 della
vaschetta, una miscela al 50% di acqua
demineralizzata e di liquido PARAFLU
UP
della PETRONAS LUBRICANTS.La miscela di PARAFLU
UPed acqua
demineralizzata alla concentrazione del
50% protegge dal gelo fino alla
temperatura di -35°C. Per condizioni
climatiche particolarmente severe,
si consiglia una miscela del 60% di
PARAFLU
UPdel 40% di acqua
demineralizzata.
135)
45)
LIQUIDO
LAVACRISTALLO/
LAVALUNOTTO
Per aggiungere liquido, sollevare il
tappo 4 e versare una miscela di acqua
e liquido PETRONAS DURANCE SC
35, in queste percentuali:
30% di PETRONAS DURANCE SC
35 e 70% d'acqua in estate;
50% di PETRONAS DURANCE SC
35 e 50% d'acqua in inverno.
In caso di temperature inferiori a -20°C,
usare PETRONAS DURANCE SC 35
puro.
Controllare il livello del liquido attraverso
il serbatoio.
136) 137)
145

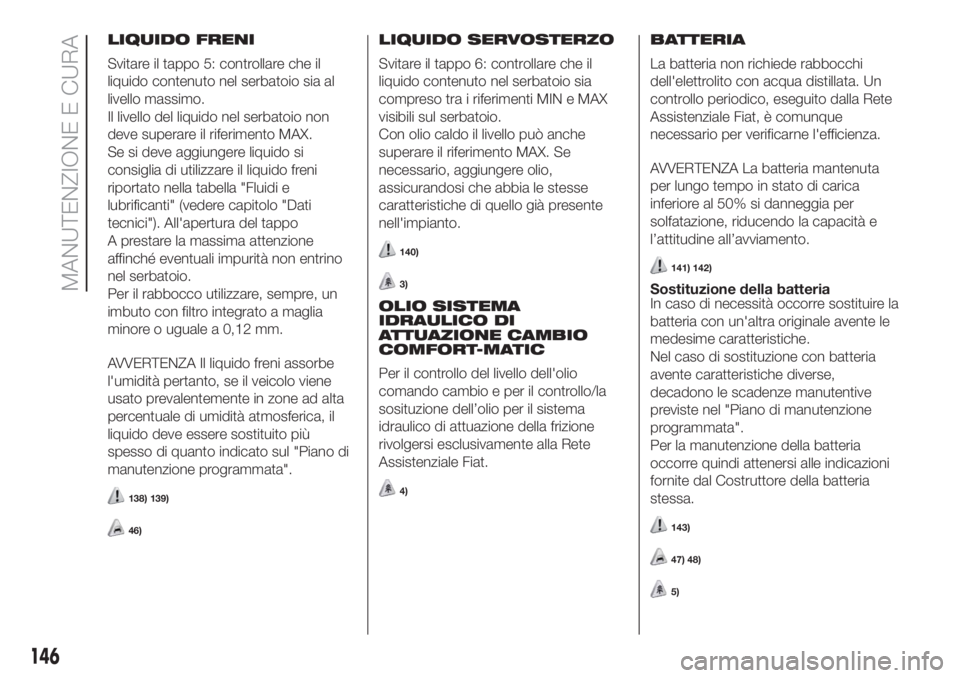

LIQUIDO FRENI
Svitare il tappo 5: controllare che il
liquido contenuto nel serbatoio sia al
livello massimo.
Il livello del liquido nel serbatoio non
deve superare il riferimento MAX.
Se si deve aggiungere liquido si
consiglia di utilizzare il liquido freni
riportato nella tabella "Fluidi e
lubrificanti" (vedere capitolo "Dati
tecnici"). All'apertura del tappo
A prestare la massima attenzione
affinché eventuali impurità non entrino
nel serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.
AVVERTENZA Il liquido freni assorbe
l'umidità pertanto, se il veicolo viene
usato prevalentemente in zone ad alta
percentuale di umidità atmosferica, il
liquido deve essere sostituito più
spesso di quanto indicato sul "Piano di
manutenzione programmata".
138) 139)
46)
LIQUIDO SERVOSTERZO
Svitare il tappo 6: controllare che il
liquido contenuto nel serbatoio sia
compreso tra i riferimenti MIN e MAX
visibili sul serbatoio.
Con olio caldo il livello può anche
superare il riferimento MAX. Se
necessario, aggiungere olio,
assicurandosi che abbia le stesse
caratteristiche di quello già presente
nell'impianto.
140)
3)
OLIO SISTEMA
IDRAULICO DI
ATTUAZIONE CAMBIO
COMFORT-MATIC
Per il controllo del livello dell'olio
comando cambio e per il controllo/la
sosituzione dell’olio per il sistema
idraulico di attuazione della frizione
rivolgersi esclusivamente alla Rete
Assistenziale Fiat.
4)
BATTERIA
La batteria non richiede rabbocchi
dell'elettrolito con acqua distillata. Un
controllo periodico, eseguito dalla Rete
Assistenziale Fiat, è comunque
necessario per verificarne l'efficienza.
AVVERTENZA La batteria mantenuta
per lungo tempo in stato di carica
inferiore al 50% si danneggia per
solfatazione, riducendo la capacità e
l’attitudine all’avviamento.
141) 142)
Sostituzione della batteria
In caso di necessità occorre sostituire la
batteria con un'altra originale avente le
medesime caratteristiche.
Nel caso di sostituzione con batteria
avente caratteristiche diverse,
decadono le scadenze manutentive
previste nel "Piano di manutenzione
programmata".
Per la manutenzione della batteria
occorre quindi attenersi alle indicazioni
fornite dal Costruttore della batteria
stessa.
143)
47) 48)
5)
146
MANUTENZIONE E CURA

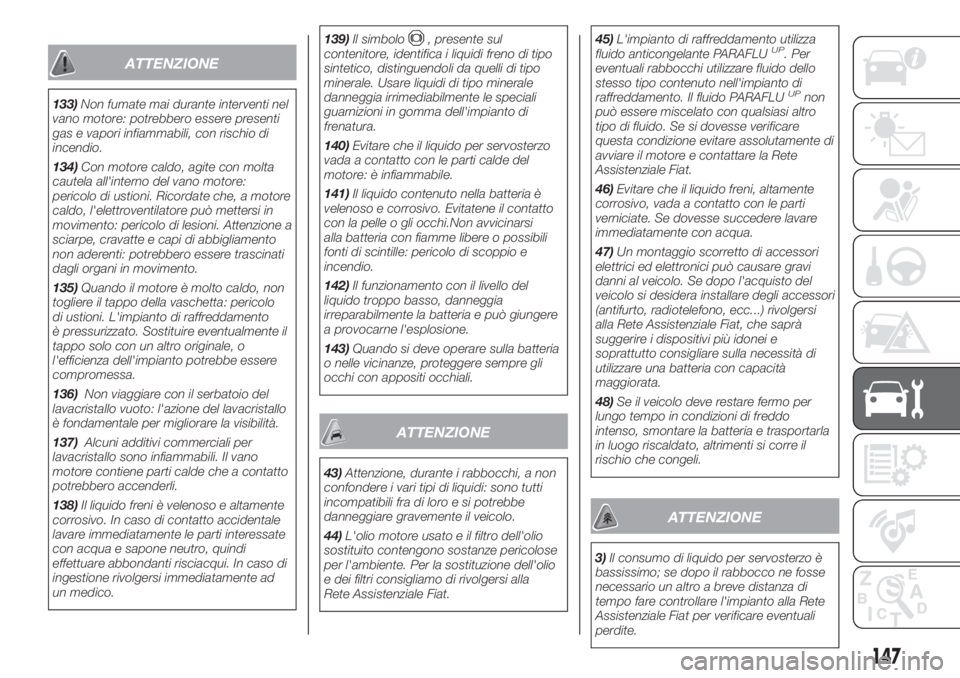

ATTENZIONE
133)Non fumate mai durante interventi nel
vano motore: potrebbero essere presenti
gas e vapori infiammabili, con rischio di
incendio.
134)Con motore caldo, agite con molta
cautela all'interno del vano motore:
pericolo di ustioni. Ricordate che, a motore
caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
135)Quando il motore è molto caldo, non
togliere il tappo della vaschetta: pericolo
di ustioni. L'impianto di raffreddamento
è pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l'efficienza dell'impianto potrebbe essere
compromessa.
136)Non viaggiare con il serbatoio del
lavacristallo vuoto: l'azione del lavacristallo
è fondamentale per migliorare la visibilità.
137)Alcuni additivi commerciali per
lavacristallo sono infiammabili. Il vano
motore contiene parti calde che a contatto
potrebbero accenderli.
138)Il liquido freni è velenoso e altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad
un medico.139)Il simbolo
, presente sul
contenitore, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto di
frenatura.
140)Evitare che il liquido per servosterzo
vada a contatto con le parti calde del
motore: è infiammabile.
141)Il liquido contenuto nella batteria è
velenoso e corrosivo. Evitatene il contatto
con la pelle o gli occhi.Non avvicinarsi
alla batteria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio e
incendio.
142)Il funzionamento con il livello del
liquido troppo basso, danneggia
irreparabilmente la batteria e può giungere
a provocarne l'esplosione.
143)Quando si deve operare sulla batteria
o nelle vicinanze, proteggere sempre gli
occhi con appositi occhiali.
ATTENZIONE
43)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro e si potrebbe
danneggiare gravemente il veicolo.
44)L'olio motore usato e il filtro dell'olio
sostituito contengono sostanze pericolose
per l'ambiente. Per la sostituzione dell'olio
e dei filtri consigliamo di rivolgersi alla
Rete Assistenziale Fiat.45)L'impianto di raffreddamento utilizza
fluido anticongelante PARAFLU
UP. Per
eventuali rabbocchi utilizzare fluido dello
stesso tipo contenuto nell'impianto di
raffreddamento. Il fluido PARAFLU
UPnon
può essere miscelato con qualsiasi altro
tipo di fluido. Se si dovesse verificare
questa condizione evitare assolutamente di
avviare il motore e contattare la Rete
Assistenziale Fiat.
46)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
47)Un montaggio scorretto di accessori
elettrici ed elettronici può causare gravi
danni al veicolo. Se dopo l'acquisto del
veicolo si desidera installare degli accessori
(antifurto, radiotelefono, ecc...) rivolgersi
alla Rete Assistenziale Fiat, che saprà
suggerire i dispositivi più idonei e
soprattutto consigliare sulla necessità di
utilizzare una batteria con capacità
maggiorata.
48)Se il veicolo deve restare fermo per
lungo tempo in condizioni di freddo
intenso, smontare la batteria e trasportarla
in luogo riscaldato, altrimenti si corre il
rischio che congeli.
ATTENZIONE
3)Il consumo di liquido per servosterzo è
bassissimo; se dopo il rabbocco ne fosse
necessario un altro a breve distanza di
tempo fare controllare l'impianto alla Rete
Assistenziale Fiat per verificare eventuali
perdite.
147

4)L'olio del cambio esausto contiene
sostanze pericolose per l'ambiente. Per la
sostituzione dell'olio consigliamo di
rivolgersi alla Rete Assistenziale Fiat, che è
attrezzata per smaltire olio usato nel
rispetto della natura e delle norme di legge.
5)Le batterie contengono sostanze molto
pericolose per l'ambiente. Per la
sostituzione della batteria, consigliamo di
rivolgersi alla Rete Assistenziale Fiat, che è
attrezzata per lo smaltimento nel rispetto
della natura e delle norme di legge.RICARICA DELLA
BATTERIA
AVVERTENZA La descrizione della
procedura di ricarica della batteria è
riportata unicamente a titolo
informativo. Per l'esecuzione di tale
operazione, si raccomanda di rivolgersi
alla Rete Assistenziale Fiat.
Si consiglia una ricarica lenta a basso
amperaggio per la durata di circa 24
ore. Una carica per lungo tempo
potrebbe danneggiare la batteria.
Per effettuare la ricarica, procedere
come segue:
in assenza del sistema Start&Stop:
scollegare il morsetto dal polo
negativo della batteria;
collegare ai poli della batteria i cavi
dell'apparecchio di ricarica, rispettando
le polarità;
accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo dalla
batteria;
ricollegare il morsetto al polo

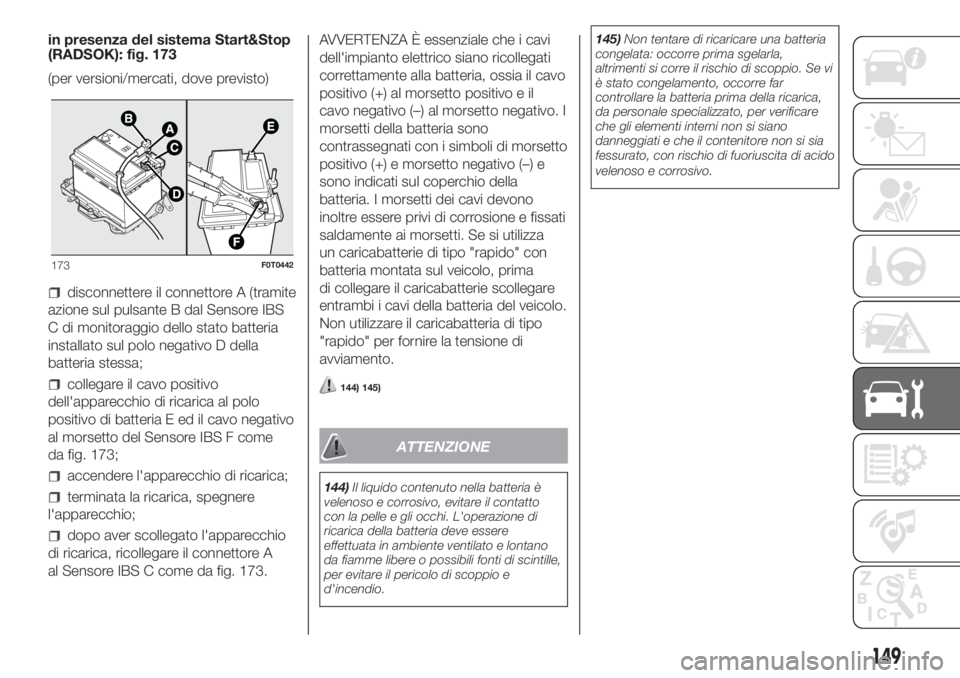

negativo della batteria.in presenza del sistema Start&Stop:
fig. 172
(per versioni/mercati, dove previsto)
disconnettere il morsetto negativo a
sgancio rapido A dal falso polo negativo
B, in quanto sul polo negativo C della
batteria è installato un sensore IBS D di
monitoraggio stato batteria, che non
deve essere mai disconnesso dal polo
negativo C, tranne nel caso di
sostituzione della batteria stessa;
collegare il cavo positivo
dell'apparecchio di ricarica al polo
positivo E di batteria ed il cavo negativo
al falso polo B;
accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio prima di scollegarlo;
dopo aver scollegato l'apparecchio
di ricarica, ricollegare il morsetto
negativo a sgancio rapido A dal falso
polo B;
172F0T0441
148
MANUTENZIONE E CURA

in presenza del sistema Start&Stop
(RADSOK): fig. 173
(per versioni/mercati, dove previsto)
disconnettere il connettore A (tramite
azione sul pulsante B dal Sensore IBS
C di monitoraggio dello stato batteria
installato sul polo negativo D della
batteria stessa;
collegare il cavo positivo
dell'apparecchio di ricarica al polo
positivo di batteria E ed il cavo negativo
al morsetto del Sensore IBS F come
da fig. 173;
accendere l'apparecchio di ricarica;
terminata la ricarica, spegnere
l'apparecchio;
dopo aver scollegato l'apparecchio
di ricarica, ricollegare il connettore A
al Sensore IBS C come da fig. 173.AVVERTENZA È essenziale che i cavi
dell'impianto elettrico siano ricollegati
correttamente alla batteria, ossia il cavo
positivo (+) al morsetto positivo e il
cavo negativo (–) al morsetto negativo. I
morsetti della batteria sono
contrassegnati con i simboli di morsetto
positivo (+) e morsetto negativo (–) e
sono indicati sul coperchio della
batteria. I morsetti dei cavi devono
inoltre essere privi di corrosione e fissati
saldamente ai morsetti. Se si utilizza
un caricabatterie di tipo "rapido" con
batteria montata sul veicolo, prima
di collegare il caricabatterie scollegare
entrambi i cavi della batteria del veicolo.
Non utilizzare il caricabatteria di tipo
"rapido" per fornire la tensione di
avviamento.
144) 145)
ATTENZIONE
144)Il liquido contenuto nella batteria è
velenoso e corrosivo, evitare il contatto
con la pelle e gli occhi. L'operazione di
ricarica della batteria deve essere
effettuata in ambiente ventilato e lontano
da fiamme libere o possibili fonti di scintille,
per evitare il pericolo di scoppio e
d'incendio.145)Non tentare di ricaricare una batteria
congelata: occorre prima sgelarla,
altrimenti si corre il rischio di scoppio. Se vi
è stato congelamento, occorre far
controllare la batteria prima della ricarica,
da personale specializzato, per verificare
che gli elementi interni non si siano
danneggiati e che il contenitore non si sia
fessurato, con rischio di fuoriuscita di acido
velenoso e corrosivo.
173F0T0442
149

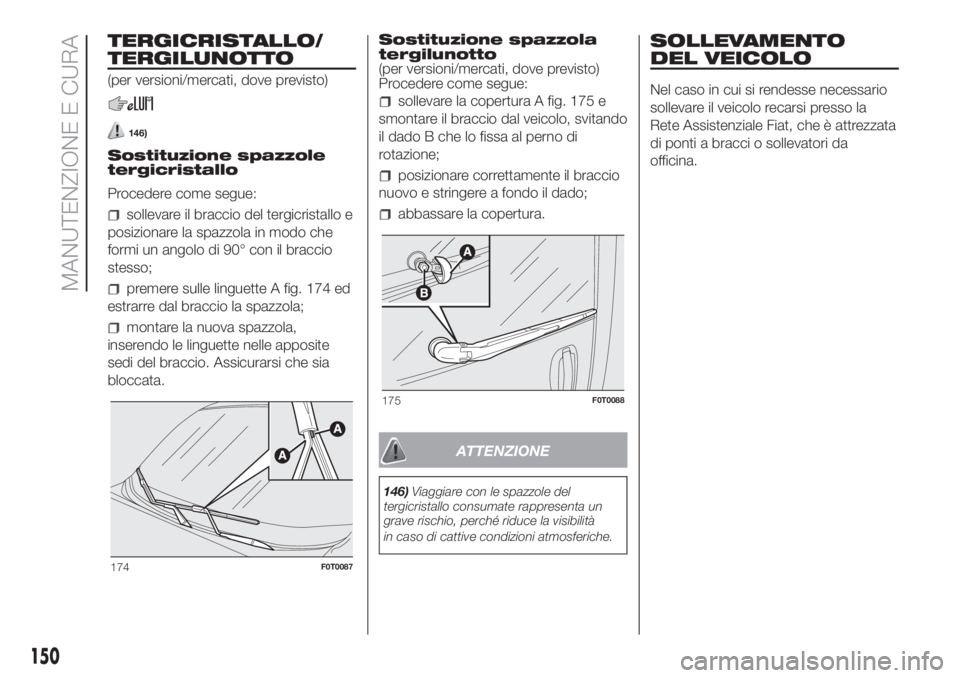

TERGICRISTALLO/
TERGILUNOTTO
(per versioni/mercati, dove previsto)
146)
Sostituzione spazzole
tergicristallo
Procedere come segue:
sollevare il braccio del tergicristallo e
posizionare la spazzola in modo che
formi un angolo di 90° con il braccio
stesso;
premere sulle linguette A fig. 174 ed
estrarre dal braccio la spazzola;
montare la nuova spazzola,
inserendo le linguette nelle apposite
sedi del braccio. Assicurarsi che sia
bloccata.Sostituzione spazzola
tergilunotto
(per versioni/mercati, dove previsto)
Procedere come segue:
sollevare la copertura A fig. 175 e
smontare il braccio dal veicolo, svitando
il dado B che lo fissa al perno di
rotazione;
posizionare correttamente il braccio
nuovo e stringere a fondo il dado;
abbassare la copertura.
ATTENZIONE
146)Viaggiare con le spazzole del
tergicristallo consumate rappresenta un
grave rischio, perché riduce la visibilità
in caso di cattive condizioni atmosferiche.
SOLLEVAMENTO
DEL VEICOLO
Nel caso in cui si rendesse necessario
sollevare il veicolo recarsi presso la
Rete Assistenziale Fiat, che è attrezzata
di ponti a bracci o sollevatori da
officina.
174F0T0087
175F0T0088
150
MANUTENZIONE E CURA
