SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
Il veicolo può essere dotato di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag laterali anteriori Torace-
Pelvico (Side bag).
La posizione degli air bag è
contrassegnata, su veicolo, dalla scritta
"AIRBAG" posta al centro del volante,
sulla plancia, sul rivestimento laterale
oppure su un'etichetta in prossimità del
punto di apertura dell'air bag.
AIR BAG FRONTALI
Il veicolo è dotato di air bag frontali per
il guidatore e il passeggero (per
versioni/mercati, dove previsto).
Gli air bag frontali guidatore/passeggero
(per versioni/mercati, dove previsto)
proteggono gli occupanti dei posti
anteriori negli urti frontali di severità
medio-alta, mediante l'interposizione
del cuscino fra l'occupante ed il volante
o la plancia portastrumenti.
La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc…) non è
pertanto indice di malfunzionamento del
sistema.
In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino.
Il cuscino si gonfia istantaneamente,
ponendosi a protezione fra il corpo
degli occupanti anteriori e le strutture
che potrebbero causare lesioni;
immediatamente dopo il cuscino si
sgonfia.
Gli air bag frontali guidatore/passeggero
(per versioni/mercati, dove previsto)
non sono sostitutivi, ma complementari
all'uso delle cinture di sicurezza, che
si raccomanda sempre di indossare,
come del resto prescritto dalla
legislazione in Europa e nella maggior
parte dei paesi extraeuropei.In caso d'urto una persona che non
indossa le cinture di sicurezza avanza e
può venire a contatto con il cuscino
ancora in fase di apertura. In questa
situazione risulta pregiudicata la
protezione offerta dal cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili, che non interessano la
superficie frontale del veicolo (ad
esempio urto del parafango contro il
guard rail);
incuneamento del veicolo sotto altri
veicoli o barriere protettive (ad esempio
sotto autocarri o guard rail);
La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che
gli airbag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna. La mancata attivazione in
questi casi non è pertanto indice di
malfunzionamento del sistema.
78)
87

Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per
la migliore protezione di occupanti
dei posti anteriori che indossano le
cinture di sicurezza. Il loro volume
al momento del massimo gonfiaggio è
tale da riempire la maggior parte dello
spazio tra il volante ed il guidatore e tra
la plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.AIR BAG FRONTALE LATO
GUIDATORE
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato al centro del volante fig.
96.
AIR BAG FRONTALE LATO
PASSEGGERO
(per versioni/mercati, dove previsto)È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 97 e con cuscino di
maggior volume rispetto a quello del
lato guidatore.
79)
AIR BAG FRONTALE LATO
PASSEGGERO E
SEGGIOLINI BAMBINI
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAI essere montati sul sedile anteriore
con air bag lato passeggero attivo,
poiché l'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.
AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
fig. 98 ubicata sull'aletta parasole lato
passeggero.
96F0T0052
97F0T0033
98F0T0950
88
SICUREZZA

Disattivazione manuale
air bag frontale lato
passeggero e laterale
Torace-Pelvico (Side
bag)
(per versioni/mercati, dove previsto)
Qualora fosse assolutamente
necessario trasportare un bambino sul
sedile anteriore, nel caso in cui sia
seduto sul seggiolino in posizione
contromarcia, è possibile disattivare gli
air bag frontale lato passeggero e
laterale Torace-Pelvico (Side bag) (per
versioni/mercati, dove previsto).
AVVERTENZA Per la disattivazione
manuale degli air bag lato passeggero
frontale e laterale Torace-Pelvico (Side
bag) (per versioni/mercati, dove
previsto) vedere il paragrafo "Display"
nel capitolo "Conoscenza del quadro
strumenti".
Alla riattivazione degli air bag lato
passeggero frontale e laterale
Torace-Pelvico (Side bag) (per
versioni/mercati, dove previsto), la spia
si spegne.
La spia
ubicata su plancia centrale
fig. 99 indica lo stato della protezione
passeggero.A seguito di una manovra di
accensione veicolo (chiave in posizione
MAR), purché dal precedente
spegnimento siano passati almeno 5
secondi, la spia si accende per circa 8
secondi. Nel caso in cui ciò non
avvenga rivolgersi alla Rete
Assistenziale Fiat.
E' possibile che, con manovre di
spegnimento/riaccensione veicolo
inferiori ai 5 secondi, la spia rimanga
spenta. In tal caso per verificare il
corretto funzionamento della spia,
spegnere il veicolo, attendere almeno 5
secondi ed effettuare la manovra di
accensione.
Durante i primi 8 secondi l'accensione
della spia non indica il reale stato della
protezione passeggero ma ha lo scopo
di verificarne il corretto funzionamento.La spia potrebbe illuminarsi con
intensità differenti a seconda delle
condizioni del veicolo. L'intensità
potrebbe anche variare durante lo
stesso ciclo chiave.
Protezione passeggero attiva:ilLED
è spento.
Protezione passeggero disattiva:il
LED
si accende a luce fissa.
99F0T0505
89

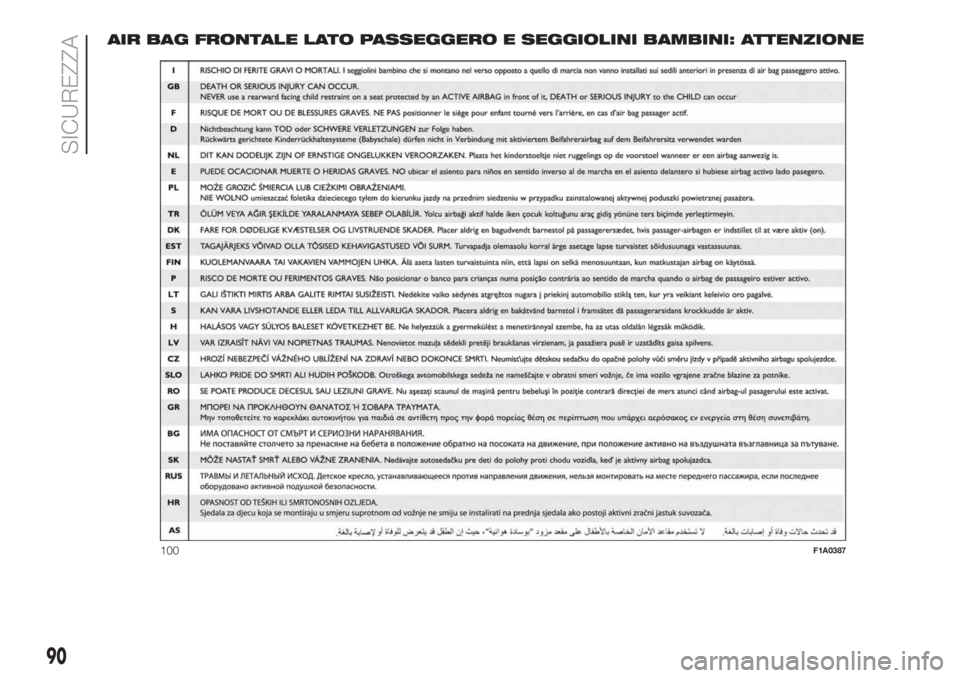

AIR BAG FRONTALE LATO PASSEGGERO E SEGGIOLINI BAMBINI: ATTENZIONE
100F1A0387
90
SICUREZZA

ATTENZIONE
78)Non applicare adesivi od altri oggetti
sul volante, sulla plancia in zona air bag
lato passeggero e sui sedili. Non porre
oggetti sulla plancia lato passeggero (ad
es. telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero e, inoltre, causare gravi
lesioni agli occupanti del veicolo.
79)GRAVE PERICOLO: In presenza di air
bag lato passeggero attivo NON installare
sul sedile anteriore passeggero seggiolini
bambino che si montano nel verso
opposto a quello di marcia. In caso di urto,
l'attivazione dell'air bag potrebbe produrre
lesioni mortali al bambino trasportato,
indipendentemente dalla gravità dell'urto.
Pertanto, disinserire sempre l'air bag
lato passeggero quando sul sedile
anteriore passeggero viene installato un
seggiolino per bambino montato nel verso
opposto a quello di marcia. Inoltre, il sedile
anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine
di evitare eventuali contatti del seggiolino
bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non
appena disinstallato il seggiolino
medesimo.
AIR BAG LATERALI
(Side bag)
(per versioni/mercati, dove previsto)
Su alcune versioni il veicolo può essere
dotato di air bag laterali anteriori per
la protezione torace-pelvico (Side bag
anteriori) del guidatore e del
passeggero.
Gli air bag laterali proteggono gli
occupanti negli urti laterali di severità
medio-alta, mediante l'interposizione
del cuscino fra l'occupante e le parti
interne della struttura laterale del
veicolo.
La mancata attivazione degli air bag
laterali nelle altre tipologie d'urto
(frontale, posteriore, ribaltamento,
ecc...) non è pertanto indice di
malfunzionamento del sistema.
In caso di urto laterale una centralina
elettronica attiva, quando necessario, il
gonfiaggio dei cuscini. I cuscini si
gonfiano istantaneamente, ponendosi a
protezione fra il corpo degli occupanti
e le strutture che potrebbero causare
lesioni; immediatamente dopo i cuscini
si sgonfiano.Gli air bag laterali non sono sostitutivi,
ma complementari all'uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei paesi
extraeuropei.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto laterale assicurano comunque il
corretto posizionamento
dell'occupante, evitandone l'espulsione
in caso di urti molto violenti.
SIDE BAG
(per versioni/mercati, dove previsto)
È costituito da un cuscino, a gonfiaggio
istantaneo, alloggiato nello schienale
del sedile anteriore fig. 101 ed ha il
compito di proteggere il torace ed
il bacino degli occupanti in caso di urto
laterale di severità medio-alta.
101F0T0180
91

AVVERTENZA La migliore protezione
da parte del sistema in caso di urto
laterale si ha mantenendo una corretta
posizione sul sedile, permettendo in
tal modo un corretto dispiegamento del
Side bag.
AVVERTENZA Non lavare i sedili con
acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche
per sedili).
AVVERTENZE GENERALI
L'attivazione degli air bag frontali e/o
laterali (per versioni/mercati, dove
previsto) è possibile qualora il veicolo
sia sottoposto a forti urti che
interessano la zona sottoscocca, come
ad esempio urti violenti contro gradini,
marciapiedi o risalti fissi del suolo,
cadute del veicolo in grandi buche o
avvallamenti stradali.
L'entrata in funzione degli air bag libera
una piccola quantità di polveri. Queste
polveri non sono nocive e non indicano
un principio di incendio; inoltre la
superficie del cuscino dispiegato e
l'interno del veicolo possono venire
ricoperti da un residuo polveroso:
questa polvere può irritare la pelle e gli
occhi. Nel caso di esposizione lavarsi
con sapone neutro ed acqua.Nel caso di un incidente in cui si sia
attivato uno qualunque dei dispositivi di
sicurezza, rivolgersi alla Rete
Assistenziale Fiat per far sostituire quelli
attivati e per far verificare l'integrità
dell'impianto.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti gli
air bag devono essere effettuati presso
la Rete Assistenziale Fiat.
In caso di rottamazione del veicolo
occorre rivolgersi alla Rete Assistenziale
Fiat per far disattivare l'impianto air
bag, inoltre in caso di cambio di
proprietà del veicolo è indispensabile
che il nuovo proprietario venga a
conoscenza delle modalità di impiego e
delle avvertenze sopra indicate ed
entri in possesso del "Libretto di Uso e
Manutenzione".
L'attivazione di pretensionatori, air bag
frontali e air bag laterali anteriori è
decisa in modo differenziato, in base al
tipo di urto. La mancata attivazione di
uno o più di essi non è pertanto indice
di malfunzionamento del sistema.
80) 81) 82) 83) 84) 85) 86) 87) 88) 89)
ATTENZIONE
80)Se, ruotando la chiave in posizione
MAR, la spianon si accende oppure
rimane accesa durante la marcia (su
alcune versioni unitamente alla
visualizzazione di un messaggio sul
display), è possibile che sia presente
un'anomalia nei sistemi di ritenuta. In tal
caso gli air bag o i pretensionatori
potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di
casi, attivarsi erroneamente. Prima di
proseguire, contattare la Rete Assistenziale
Fiat per l'immediato controllo del sistema.
81)Guidare tenendo sempre le mani
sulla corona del volante in modo che, in
caso di intervento dell'air bag, questo
possa gonfiarsi senza incontrare ostacoli.
Non guidare con il corpo piegato in avanti
ma tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.
82)Su alcune versioni, in caso di avaria del
LED
(ubicato sulla mostrina presente
sulla plancia portastrumenti), si accende la
spia
sul quadro strumenti e vengono
disattivati gli air bag lato passeggero.
83)In presenza di Side bag, non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine.
84)Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo
tra le labbra pipa, matite ecc. In caso
di urto con intervento dell'air bag
potrebbero arrecarvi gravi danni.
92
SICUREZZA

85)Con dispositivo di avviamento in
posizione MAR, sia pure a motore
arrestato, gli air bag possono attivarsi
anche a veicolo fermo, qualora questo
venga urtato da un altro veicolo in marcia.
Quindi, anche con veicolo fermo, i
seggiolini bambino che si montano nel
verso opposto a quello di marcia NON
vanno installati sul sedile anteriore
passeggero in presenza di air bag frontale
passeggero attivo. L'attivazione dell'air bag
in caso di urto potrebbe produrre lesioni
mortali al bambino trasportato. Pertanto,
disinserire sempre l'air bag lato
passeggero quando sul sedile anteriore
passeggero viene installato un seggiolino
per bambino montato nel verso opposto a
quello di marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo. Si
ricorda infine che, qualora il dispositivo di
avviamento si trovi in posizione STOP,
nessun dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.
86)Se il veicolo è stato oggetto di furto o
tentativo di furto, se ha subito atti vandalici,
inondazioni o allagamenti, far verificare il
sistema air bag presso la Rete
Assistenziale Fiat.87)Ruotando la chiave di avviamento in
posizione MAR la spia(con air bag
frontale lato passeggero attivato) ubicata
su plancia centrale si accende per alcuni
secondi, per ricordare che l'air bag
passeggero si attiverà in caso d'urto,
dopodiché si deve spegnere.
88)L'intervento dell'air bag frontale è
previsto per urti di entità superiore a quella
dei pretensionatori. Per urti compresi
nell'intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione
i soli pretensionatori.
89)L'air bag non sostituisce le cinture di
sicurezza, ma ne incrementa l'efficacia.
Inoltre, poiché gli air bag frontali non
intervengono in caso di urti frontali a bassa
velocità, urti laterali, tamponamenti o
ribaltamenti, in questi casi gli occupanti
sono protetti dalle sole cinture di sicurezza
che pertanto vanno sempre allacciate.
93

AVVIAMENTO E GUIDA
Entriamo nel "cuore" dell'auto: vediamo
come utilizzarla al meglio in tutte le
sue potenzialità.
Ecco come guidarla in sicurezza in ogni
situazione facendo di lei una piacevole
compagna di viaggio attenta al nostro
confort e al nostro portafogli.AVVIAMENTO DEL MOTORE .......... 95
FRENO A MANO ............................. 96
IN SOSTA........................................ 97
USO DEL CAMBIO MANUALE ........ 98
CAMBIO “COMFORT-MATIC” ......... 99
CRUISE CONTROL (REGOLATORE
DI VELOCITÀ COSTANTE)...............100
SPEED BLOCK ...............................102
SENSORI DI PARCHEGGIO ............102
SISTEMA START&STOP ................103
RIFORNIMENTO DEL VEICOLO ......105
TRAINO DI RIMORCHI ....................108
94
AVVIAMENTO E GUIDA
