2018 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

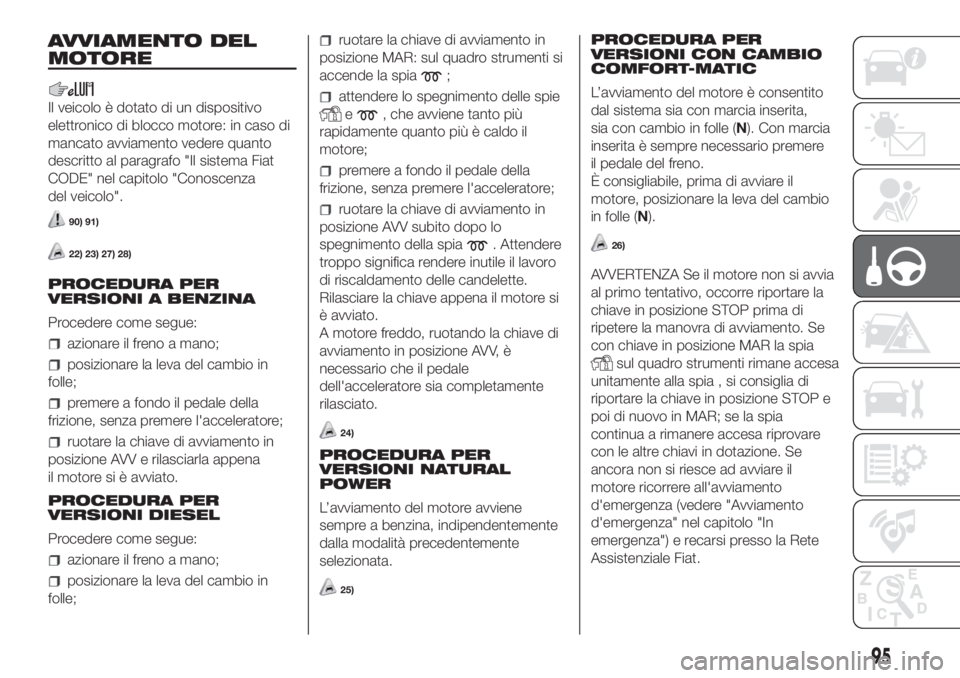

AVVIAMENTO DEL
MOTORE
Il veicolo è dotato di un dispositivo
elettronico di blocco motore: in caso di
mancato avviamento vedere quanto
descritto al paragrafo "Il sistema Fiat
CODE" nel capitolo "Conoscenza
del veicolo".
90) 91)
22) 23) 27) 28)
PROCEDURA PER
VERSIONI A BENZINA
Procedere come segue:
azionare il freno a mano;
posizionare la leva del cambio in
folle;
premere a fondo il pedale della
frizione, senza premere l'acceleratore;
ruotare la chiave di avviamento in
posizione AVV e rilasciarla appena
il motore si è avviato.
PROCEDURA PER
VERSIONI DIESEL
Procedere come segue:
azionare il freno a mano;
posizionare la leva del cambio in
folle;
ruotare la chiave di avviamento in
posizione MAR: sul quadro strumenti si
accende la spia
;
attendere lo spegnimento delle spie
e, che avviene tanto più
rapidamente quanto più è caldo il
motore;
premere a fondo il pedale della
frizione, senza premere l'acceleratore;
ruotare la chiave di avviamento in
posizione AVV subito dopo lo
spegnimento della spia
. Attendere
troppo significa rendere inutile il lavoro
di riscaldamento delle candelette.
Rilasciare la chiave appena il motore si
è avviato.
A motore freddo, ruotando la chiave di
avviamento in posizione AVV, è
necessario che il pedale
dell'acceleratore sia completamente
rilasciato.
24)
PROCEDURA PER
VERSIONI NATURAL
POWER
L’avviamento del motore avviene
sempre a benzina, indipendentemente
dalla modalità precedentemente
selezionata.
25)
PROCEDURA PER
VERSIONI CON CAMBIO
COMFORT-MATIC
L’avviamento del motore è consentito
dal sistema sia con marcia inserita,
sia con cambio in folle (N). Con marcia
inserita è sempre necessario premere
il pedale del freno.
È consigliabile, prima di avviare il
motore, posizionare la leva del cambio
in folle (N).
26)
AVVERTENZA Se il motore non si avvia
al primo tentativo, occorre riportare la
chiave in posizione STOP prima di
ripetere la manovra di avviamento. Se
con chiave in posizione MAR la spia
sul quadro strumenti rimane accesa
unitamente alla spia , si consiglia di
riportare la chiave in posizione STOP e
poi di nuovo in MAR; se la spia
continua a rimanere accesa riprovare
con le altre chiavi in dotazione. Se
ancora non si riesce ad avviare il
motore ricorrere all'avviamento
d'emergenza (vedere "Avviamento
d'emergenza" nel capitolo "In
emergenza") e recarsi presso la Rete
Assistenziale Fiat.
95

AVVERTENZA Nel caso in cui la
richiesta di avviamento venga effettuata
con il cambio in condizione di avaria,
effettuare la procedura di “Avviamento
ritardato” (vedere anche i messaggi
relativi): ruotando la chiave in posizione
AVV per almeno 7 secondi, con il freno
premuto, il motore verrà avviato. Il
sistema permarrà in situazione di
recovery (massima marcia consentita:
3
a, modalità Automatica non
disponibile). Se il motore non si
dovesse avviare, rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
90)È pericoloso far funzionare il motore in
locali chiusi. Il motore consuma ossigeno
e scarica anidride carbonica, ossido di
carbonio ed altri gas tossici.
91)Fino a quando il motore non è avviato il
servofreno ed il servosterzo elettrico non
sono attivati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia sul
volante, di gran lunga superiore all'usuale.
ATTENZIONE
22)Si consiglia, nel primo periodo d'uso, di
non richiedere al veicolo le massime
prestazioni (ad esempio eccessive
accelerazioni, percorrenze troppo
prolungate ai regimi massimi, frenate
eccessivamente intense ecc.).23)Con motore spento non lasciare la
chiave di avviamento in posizione MAR per
evitare che un inutile assorbimento di
corrente scarichi la batteria.
24)L'accensione della spia
in modo
lampeggiante per 60 secondi dopo
l'avviamento o durante un trascinamento
prolungato segnala una anomalia al
sistema di preriscaldo candelette. Se il
motore si avvia si può regolarmente
utilizzare il veicolo ma occorre rivolgersi
prima possibile alla Rete Assistenziale Fiat.
25)È quindi necessario che nel serbatoio
della benzina sia sempre presente una
riserva di combustibile sufficiente per
salvaguardare l'integrità della pompa
benzina e per garantire i temporanei
passaggi dalla modalità di funzionamento
Metano alla modalità benzina, in caso di
richiesta di prestazioni elevate.
26)In caso di mancato avviamento del
motore con marcia innestata, la situazione
di potenziale pericolo dovuta al fatto che
il cambio si è disposto automaticamente in
folle viene segnalata tramite un avvisatore
acustico.
27)Evitare assolutamente l'avviamento
mediante spinta, traino oppure sfruttando
le discese. Queste manovre potrebbero
causare l'afflusso di combustibile nella
marmitta catalitica e danneggiarla
irrimediabilmente.
28)Il "colpo d'acceleratore" prima di
spegnere il motore non serve a nulla,
provoca un consumo inutile di combustibile
e, specialmente per motori con
turbocompressore, è dannoso.
FRENO A MANO
La leva del freno a mano fig. 102 è
ubicata tra i sedili anteriori.
Inserimento freno a mano:
tirare la leva verso l'alto, fino a garantire
il bloccaggio del veicolo. Con chiave
di avviamento su MAR si accende
la spia
.
Disinserimento freno a mano:
sollevare leggermente la leva, premere
e mantenere premuto il pulsante A
verificando lo spegnimento della spia
sul quadro strumenti.
92) 93) 94)
102F0T0043
96
AVVIAMENTO E GUIDA

ATTENZIONE
92)Non lasciare mai bambini da soli sul
veicolo incustodito; allontanandosi dal
veicolo estrarre sempre la chiave dal
dispositivo di avviamento e portarla con sé.
93)Il veicolo deve risultare bloccato dopo
alcuni scatti della leva, se così non fosse,
rivolgersi alla Rete Assistenziale Fiat per
eseguire la regolazione.
94)Durante le manovre di parcheggio su
strade in pendenza è importante sterzare le
ruote anteriori verso il marciapiede (in
caso di parcheggio in discesa), oppure in
senso opposto se il veicolo è parcheggiato
in salita. Se il veicolo è posteggiato in
forte pendenza si consiglia anche di
bloccare le ruote con un cuneo od un
sasso.
IN SOSTA
95)
In caso di sosta e abbandono del
veicolo, procedere come segue:
inserire la marcia (la 1ain salita o la
retromarcia in discesa) e lasciare le
ruote sterzate;
spegnere il motore ed azionare il
freno a mano;
estrarre sempre la chiave dal
dispositivo di avviamento.
Se il veicolo è posteggiato in forte
pendenza si consiglia anche di bloccare
le ruote con un cuneo o un sasso.
Non lasciare la chiave di avviamento in
posizione MAR per evitare di scaricare
la batteria.
Versioni con cambio COMFORT-
MATIC
Per parcheggiare in sicurezza è
indispensabile, con piede sul pedale del
freno, innestare la 1
amarcia o la
retromarcia (R) e, qualora ci si trovi su
strada in pendenza, azionare il freno
a mano.
AVVERTENZA Non abbandonare MAI il
veicolo con cambio in folle (N) oppure,
sulle versioni dotate di cambio
automatico (Comfort-matic), senza aver
prima posizionato la leva cambio inP.AVVERTENZE GENERALI
Con veicolo fermo e marcia inserita
tenere sempre il pedale del freno
premuto fino a quando non si decide di
partire, dopodiché rilasciare il freno ed
accelerare gradualmente;
nelle soste prolungate con motore
acceso si consiglia di tenere il cambio
in folle (N);
al fine di salvaguardare l’efficienza
della frizione non utilizzare l'acceleratore
per mantenere fermo il veicolo (ad
esempio: sosta in salita);
il surriscaldamento della frizione
potrebbe infatti danneggiarla, utilizzare
invece il pedale del freno ed agire sul
pedale dell’acceleratore solo quando si
decide di partire;
utilizzare la seconda marcia solo
quando è necessario aver maggior
controllo dello spunto nelle manovre
con fondi a bassa aderenza;
se, con retromarcia (R) inserita, si
deve procedere all’inserimento della
prima marcia o viceversa, operare solo
quando il veicolo è completamente
fermo e con pedale freno premuto;
97

pur essendo vivamente sconsigliato,
se procedendo in discesa si dovesse
per motivi imprevisti, lasciar avanzare il
veicolo con cambio in folle (N), alla
richiesta di inserimento di una marcia, il
sistema innesta automaticamente, in
relazione alla velocità del veicolo
stesso, la marcia ottimale per
consentire la corretta trasmissione della
coppia motrice alle ruote.
ATTENZIONE
95)Non lasciare mai bambini da soli sul
veicolo incustodito; allontanandosi dal
veicolo estrarre sempre la chiave dal
dispositivo di avviamento e portarla con sé.
USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva
del cambio A fig. 103 nella posizione
desiderata (lo schema per l'inserimento
delle marce è riportato sull'impugnatura
della leva).
AVVERTENZA La retromarcia può
essere inserita solo a veicolo
completamente fermo. A motore in
moto, prima di innestare la retromarcia,
attendere almeno 2 secondi con pedale
della frizione premuto a fondo, per
evitare di danneggiare gli ingranaggi e
grattare.
96)
29)
ATTENZIONE
96)Per cambiare correttamente le marce,
occorre premere a fondo il pedale della
frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
29)Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio. L'utilizzo del pedale frizione deve
essere limitato esclusivamente ai soli
cambi marcia. Non guidare con il piede
poggiato sul pedale frizione anche se solo
leggermente. Per versioni/mercati dove
previsto, l'elettronica di controllo del
pedale frizione può intervenire
interpretando l'errato stile di guida come
un guasto.
103F0T0055
98
AVVIAMENTO E GUIDA

CAMBIO
“COMFORT-MATIC”
Il veicolo è equipaggiato con cambio
meccanico a controllo elettronico
denominato “COMFORT-MATIC” che
consente due logiche di funzionamento:
MANUALeAUTO.
Con la logicaAUTOè possibile
utilizzare la funzioneECO(Economy)
che consente di contenere i consumi.
Per inserire tale funzione premere il
pulsante E fig. 104.
Se si utilizza la funzioneECOil display
visualizza la sigla E (Economy) accanto
alla marcia inserita fig. 105.
30)
LOGICA AUTOMATICA
AVVERTENZA Per un uso corretto del
sistema, è consigliabile, utilizzare
esclusivamente il piede destro per agire
sulla pedaliera.
Premere il pedale del freno.
Avviare il motore.
Spingere la leva del cambio inA/M
fig. 106 per inserire la logica automatica
oppure inRfig. 107 per inserire la
retromarcia.
Rilasciare il pedale del freno e
premere il pedale dell’acceleratore.
LOGICA MANUALE
AVVERTENZA Per un uso corretto del
sistema utilizzare esclusivamente il
piede destro per agire sulla pedaliera.
Premere il pedale del freno.
Avviare il motore.
Spingere la leva del cambio verso+
fig. 108 per inserire la prima marcia
(se si proviene daNoRbasta portare
la leva nella posizione centrale ) oppure
inRfig. 107 per inserire la retromarcia.
Rilasciare il pedale del freno e
premere il pedale dell’acceleratore.
In condizione di marcia, spingere la
leva del cambio verso+fig. 108 per
inserire la marcia superiore oppure
verso–per inserire quella inferiore.
104F0T0223
105F0T0961106F0T0226
107F0T0229
99

NOTA Durante il cambio marcia non è
necessario rilasciare il pedale
acceleratore. Nel caso in cui la richiesta
di cambio marcia possa compromettere
il corretto funzionamento del motore e
del cambio, il sistema non permetterà il
cambio marcia.
ATTENZIONE
30)Evitare di mantenere la mano
posizionata sulla leva al di fuori delle fasi di
richiesta di cambio marcia o modalità
Auto/Manual.
CRUISE CONTROL
(regolatore di
velocità costante)
(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla
guida, a controllo elettronico,
che permette di guidare il veicolo ad
una velocità superiore a 30 km/h su
lunghi tratti stradali diritti ed asciutti,
con poche variazioni di marcia (es.
percorsi autostradali), ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. L'impiego del
dispositivo non risulta pertanto
vantaggioso su strade extraurbane
trafficate. Non utilizzare il dispositivo in
città.
Inserimento dispositivo
L'inserimento è evidenziato
dall'accensione della spia
e dal
relativo messaggio sul quadro strumenti
(per versioni/mercati, dove previsto).
La funzione di regolazione velocità non
può essere attivata in 1
amarcia o in
retromarcia; è consigliabile attivare
la funzione con marce uguali o superiori
alla 4
a.
Affrontando le discese con il dispositivo
attivato è possibile che la velocità del
veicolo aumenti leggermente rispetto a
quella memorizzata.Memorizzazione velocità veicolo
Procedere come segue:
ruotare la ghiera A fig. 109 su ON e
premendo il pedale dell'acceleratore
portare il veicolo alla velocità
desiderata;
portare la leva verso l'alto (+) per
almeno 1 secondo, quindi rilasciarla: la
velocità del veicolo viene memorizzata
ed è quindi possibile rilasciare il pedale
dell'acceleratore.
In caso di necessità (ad esempio in
caso di sorpasso) è possibile accelerare
premendo il pedale dell'acceleratore:
rilasciando il pedale, il veicolo si
riporterà alla velocità precedentemente
memorizzata.
108F0T0224
109F0T0405
100
AVVIAMENTO E GUIDA

Ripristino velocità memorizzata
Se il dispositivo è stato disattivato ad
esempio premendo il pedale del freno o
della frizione, per ripristinare la velocità
memorizzata procedere come segue:
accelerare progressivamente fino
a portarsi ad una velocità vicina a quella
memorizzata;
inserire la marcia selezionata al
momento della memorizzazione della
velocità;
premere il pulsante B fig. 109.
Aumento velocità memorizzata
Può avvenire in due modi:
premendo l'acceleratore e
memorizzando successivamente la
nuova velocità raggiunta;
oppure
spostando la leva verso l'alto (+).
Ad ogni azionamento della leva
corrisponde un aumento della velocità
di circa 1 km/h, mentre, mantenendo la
leva verso l'alto la velocità varia in
modo continuo.
Riduzione velocità memorizzata
Può avvenire in due modi:
disattivando il dispositivo e
memorizzando successivamente la
nuova velocità;
oppure
spostando la leva verso il basso (-)
fino al raggiungimento della nuova
velocità che resterà automaticamente
memorizzata.
Ad ogni azionamento della leva
corrisponde una diminuzione della
velocità di circa 1 km/h, mentre,
mantenendo la leva verso il basso, la
velocità varia in modo continuo.
Disinserimento dispositivo
Il dispositivo può essere disinserito dal
conducente nei seguenti modi:
ruotando la ghiera A in posizione
OFF;
spegnendo il motore;
Disattivazione della funzione
Il dispositivo può essere disattivato dal
conducente nei seguenti modi:
premendo il pedale del freno quando
il dispositivo sta regolando la velocità;
premendo il pedale della frizione
quando il dispositivo sta regolando la
velocità;
premendo il pulsante B fig. 109
quando il dispositivo sta regolando la
velocità (per versioni/mercati, dove
previsto);
premendo il pedale dell'acceleratore;
in questo caso il sistema non viene
disattivato effettivamente ma la richiesta
di accelerazione ha precedenza sul
sistema; il cruise control rimane
comunque attivo, senza necessità di
premere il pulsante B fig. 109 per
ritornare alle condizioni precedenti una
volta conclusa l'accelerazione.
Il dispositivo si disattiva
automaticamente nei seguenti casi:
in caso di intervento dei sistemi ABS
o ESC;
con velocità veicolo al di sotto del
limite stabilito;
in caso di guasto al sistema.
97) 98)
ATTENZIONE
97)Durante la marcia con dispositivo
inserito, non posizionare la leva del cambio
in folle.
98)In caso di funzionamento difettoso od
avaria del dispositivo, ruotare il pomello
A su OFF e rivolgersi alla Rete Assistenziale
Fiat.
101

SPEED BLOCK
(per versioni 1.3 multijet con cambio
manuale)
Il veicolo è dotato di una funzione di
limitazione della velocità impostabile, su
richiesta dell'utente, ad uno dei 4
valori predefiniti: 90, 100, 110, 130
km/h.
Per attivare/disattivare tale funzione
occorre rivolgersi alla Rete Assistenziale
Fiat.
In seguito all'intervento verrà applicato
sul parabrezza un adesivo fig. 110
su cui è riportato il valore della velocità
massima impostata.
ATTENZIONE Il tachimetro potrebbe
indicare una velocità massima superiore
a quella effettiva, impostata dal
Concessionario, come contemplato
dalle normative vigenti.
SENSORI DI
PARCHEGGIO
(per versioni/mercati, dove previsto)
99)
31)
Sono ubicati nel paraurti posteriore fig.
111 ed hanno la funzione di rilevare
ed avvisare il conducente, mediante
una segnalazione acustica
intermittente, sulla presenza di ostacoli
nella parte posteriore del veicolo.
ATTIVAZIONE /
DISATTIVAZIONE
I sensori si attivano automaticamente
all'inserimento della retromarcia.
Alla diminuzione della distanza
dall'ostacolo posto dietro al veicolo,
corrisponde un aumento della
frequenza della segnalazione acustica.FUNZIONAMENTO CON
RIMORCHIO
Il funzionamento dei sensori viene
automaticamente disattivato
all'inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino del veicolo.
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
AVVERTENZA Nel caso in cui si volesse
lasciare sempre montato il gancio
traino senza avere un rimorchio
di seguito, è opportuno rivolgersi alla
Rete Assistenziale Fiat per permettere
le operazioni di aggiornamento del
sistema, in quanto il gancio traino
potrebbe essere rilevato come
un ostacolo dai sensori centrali.
AVVERTENZE GENERALI
Durante le manovre di parcheggio
prestare sempre la massima attenzione
agli ostacoli che potrebbero trovarsi
sopra o sotto i sensori.
Gli oggetti posti a distanza
ravvicinata nella parte posteriore del
veicolo, in alcune circostanze non
vengono infatti rilevati dal sistema e
pertanto possono danneggiare il veicolo
od essere danneggiati.
Le segnalazioni inviate dai sensori
possono essere alterate dal
danneggiamento dei sensori stessi,
dalla sporcizia, neve o ghiaccio110F0T0330
111F0T0155
102
AVVIAMENTO E GUIDA
