WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Jeśli chodzi o typ żarówki i odnośną
moc, należy zapoznać się z sekcją
„Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
Zespoły optyczne przednie rys. 137
zawierają żarówki świateł pozycyjnych,
mijania, drogowych i kierunkowskazów.
Rozmieszczenie żarówek w zespole
optycznym jest następujące:
A Światła pozycyjne i światła
mijania/drogowe;
B Kierunkowskazy.ŚWIATŁA POZYCYJNE
Aby wymienić żarówkę, należy:
zdjąć pokrywę ochronną A rys. 137;
obrócić w stronę przeciwną do
ruchu wskazówek zegara oprawę
żarówki A rys. 138 i wysunąć ją;
wyjąć żarówkę B i wymienić ją;
zamontować nową żarówkę, włożyć
z powrotem podstawę lampy A rys.
138, po czym zamontować prawidłowo
pokrywę ochronną A rys. 137.ŚWIATŁA MIJANIA/
DROGOWE
W celu dokonania wymiany żarówki (z
podwójnym włóknem) należy:
zdjąć pokrywę ochronną A rys. 137;
odczepić zaczep sprężynowy
mocowania żarówki;
wyjąć żarówkę A rys. 139 z
konektora B i wymienić ją;
zamontować nową żarówkę
umieszczając ją w konektorze B,
następnie włożyć występ w oprawie
żarówki w odpowiednie wycięcie w
lustrze reflektora;
zaczepić z powrotem sprężynę
mocującą i zamontować prawidłowo
pokrywę ochronną A rys. 137.
137F0T0093
138F0T0094
139F0T0095
135

KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
obrócić w lewo pokrywę ochronną B
rys. 137;
wyjąć żarówkę A rys. 140 i wymienić
ją;
zamontować prawidłowo pokrywę
ochronną B.
Boczne
Aby wymienić żarówkę, należy:
tak obrócić kloszem A rys. 141, aby
ścisnąć sprężynę wewnętrzną B rys.
142, a następnie wysunąć zespół
na zewnątrz;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki C, wyjąć żarówkę D mocowaną
na wcisk i wymienić ją;
zamontować oprawę żarówki C w
kloszu, obracając ją w prawo;
zamontować zespół, upewniając się,
że miało miejsce zablokowanie
sprężyny wewnętrznej B.ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE
(dla wersji/rynków, gdzie przewidziano)
OSTRZEŻENIE W celu dokonania
wymiany żarówek przednich świateł
przeciwmgłowych należy zwrócić się do
ASO Fiata.
ZESPOŁY OPTYCZNE
TYLNE
Zespoły optyczne tylne obejmują
żarówki świateł pozycyjnych,
kierunkowskazów, cofania/
przeciwmgłowe i stop.
W celu dostania sie do zespołów
optycznych należy:
otworzyć drzwi skrzydłowe tylne;
odkręcić śruby A rys. 143, tak aby
uzyskać dostęp do zespołu optycznego
B rys. 144;
odkręcić konektor C rys. 144.
140F0T0096
141F0T0097
142F0T0098
144F0T0100
136
W RAZIE AWARII

Rozmieszczenie żarówek w zespole
optycznym rys. 145 i rys. 146 jest
następujące:
AŚwiatła stop;
BKierunkowskazy;
CŚwiatła cofania;
DŚwiatła pozycyjne/przeciwmgłowe.W celu uzyskania dostępu do żarówek
należy pociągnąć na zewnątrz 5
zaczepów E rys. 145.
3. ŚWIATŁA STOP
Wersje z drzwiami skrzydłowymi
W celu dokonania wymiany żarówek 3
światła stop rys. 147 należy zwrócić
się do ASO marki Fiat.
143F0T0099145F0T0101
146F0T0102
147F0T0103
137

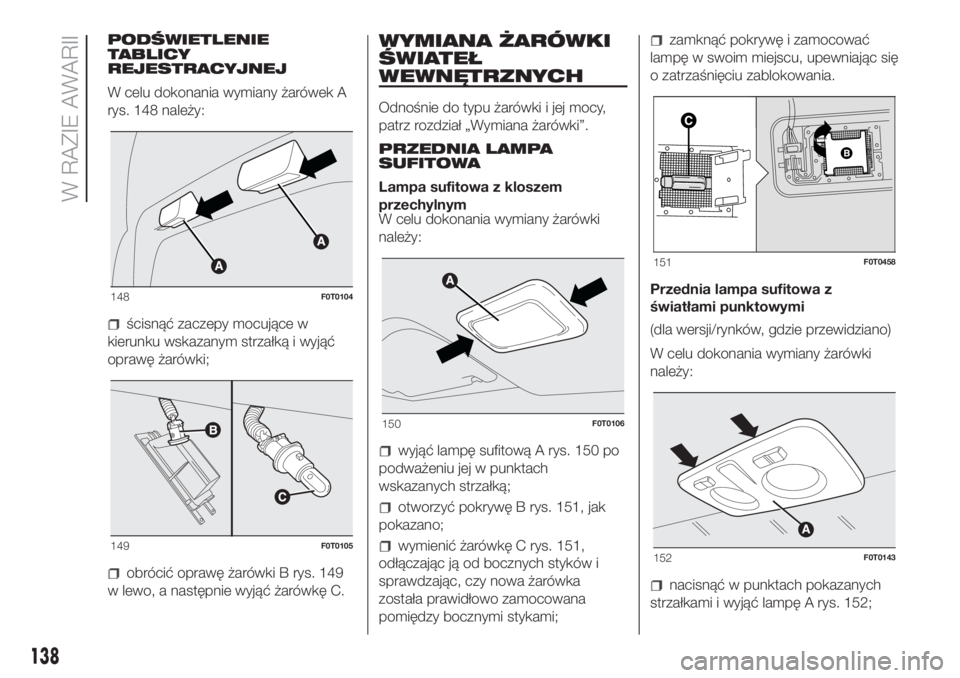

PODŚWIETLENIE
TABLICY
REJESTRACYJNEJ
W celu dokonania wymiany żarówek A
rys. 148 należy:
ścisnąć zaczepy mocujące w
kierunku wskazanym strzałką i wyjąć
oprawę żarówki;
obrócić oprawę żarówki B rys. 149
w lewo, a następnie wyjąć żarówkę C.
WYMIANA ŻARÓWKI
ŚWIATEŁ
WEWNĘTRZNYCH
Odnośnie do typu żarówki i jej mocy,
patrz rozdział „Wymiana żarówki”.
PRZEDNIA LAMPA
SUFITOWA
Lampa sufitowa z kloszem
przechylnym
W celu dokonania wymiany żarówki
należy:
wyjąć lampę sufitową A rys. 150 po
podważeniu jej w punktach
wskazanych strzałką;
otworzyć pokrywę B rys. 151, jak
pokazano;
wymienić żarówkę C rys. 151,
odłączając ją od bocznych styków i
sprawdzając, czy nowa żarówka
została prawidłowo zamocowana
pomiędzy bocznymi stykami;
zamknąć pokrywę i zamocować
lampę w swoim miejscu, upewniając się
o zatrzaśnięciu zablokowania.
Przednia lampa sufitowa z
światłami punktowymi
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki
należy:
nacisnąć w punktach pokazanych
strzałkami i wyjąć lampę A rys. 152;
148F0T0104
149F0T0105
150F0T0106
151F0T0458
152F0T0143
138
W RAZIE AWARII

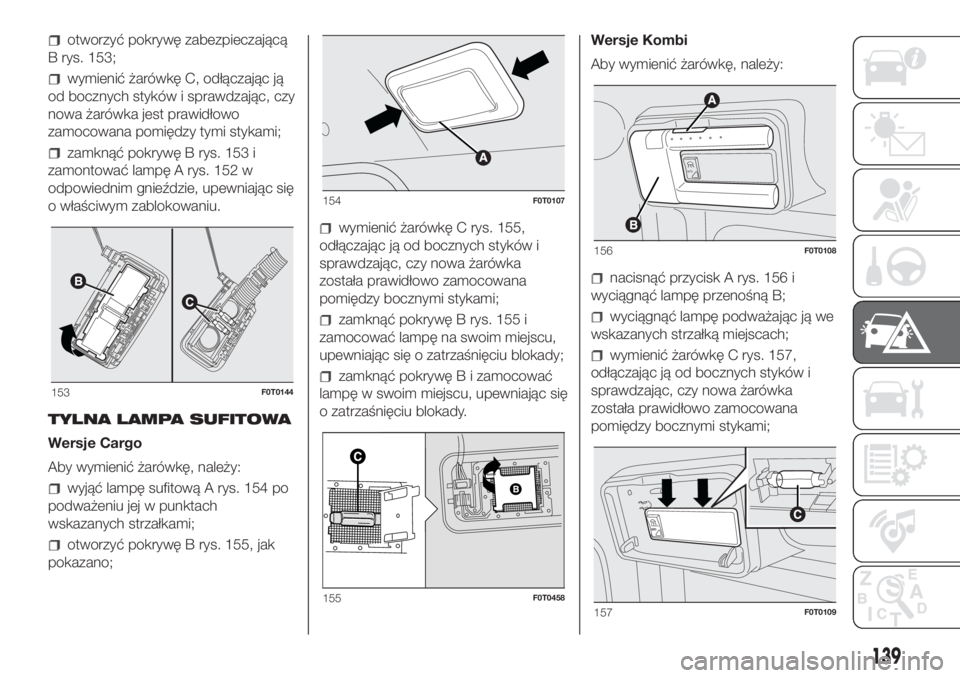

otworzyć pokrywę zabezpieczającą
B rys. 153;
wymienić żarówkę C, odłączając ją
od bocznych styków i sprawdzając, czy
nowa żarówka jest prawidłowo
zamocowana pomiędzy tymi stykami;
zamknąć pokrywę B rys. 153 i
zamontować lampę A rys. 152 w
odpowiednim gnieździe, upewniając się
o właściwym zablokowaniu.
TYLNA LAMPA SUFITOWA
Wersje Cargo
Aby wymienić żarówkę, należy:
wyjąć lampę sufitową A rys. 154 po
podważeniu jej w punktach
wskazanych strzałkami;
otworzyć pokrywę B rys. 155, jak
pokazano;
wymienić żarówkę C rys. 155,
odłączając ją od bocznych styków i
sprawdzając, czy nowa żarówka
została prawidłowo zamocowana
pomiędzy bocznymi stykami;
zamknąć pokrywę B rys. 155 i
zamocować lampę na swoim miejscu,
upewniając się o zatrzaśnięciu blokady;
zamknąć pokrywę B i zamocować
lampę w swoim miejscu, upewniając się
o zatrzaśnięciu blokady.Wersje Kombi
Aby wymienić żarówkę, należy:
nacisnąć przycisk A rys. 156 i
wyciągnąć lampę przenośną B;
wyciągnąć lampę podważając ją we
wskazanych strzałką miejscach;
wymienić żarówkę C rys. 157,
odłączając ją od bocznych styków i
sprawdzając, czy nowa żarówka
została prawidłowo zamocowana
pomiędzy bocznymi stykami;
153F0T0144
154F0T0107
155F0T0458
A
U
T
O
156F0T0108
A
U
T
O
157F0T0109
139

WYMIANA
BEZPIECZNIKÓW
INFORMACJE OGÓLNE
122) 123) 124) 125) 126)
38)
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa,
należy sprawdzić odnośny bezpiecznik
zabezpieczający: element przewodzący
A rys. 158 nie powinien być przepalony.
W przeciwnym razie należy wymienić
przepalony bezpiecznik na nowy o
tej samej wartości prądowej (tego
samego koloru).
B bezpiecznik nieprzepalony.
C bezpiecznik z przepalonym
elementem przewodzącym.
W celu wymienienia bezpiecznika
należy użyć szczypiec D
umieszczonych w torbie z narzędziami
lub w pojemniku Fix & Go (dla
wersji/rynków, gdzie przewidziano).
Aby wyodrębnić dany bezpiecznik,
należy odnieść się do tabel podanych
na następnych stronach.
158F0T0015
140
W RAZIE AWARII

BEZPIECZNIKI NA
SKRZYNCE
OKABLOWANIA SILNIKA
Skrzynka bezpieczników znajduje się z
prawej strony silnika.
Demontaż pokrywy skrzynki z
bezpiecznikami
Należy wykonać, co następuje:zdjąć pokrywę ochronną A rys. 159
z dodatniego bieguna akumulatora,
podnosząc ją w górę;
posługując się zaczepem A rys. 160,
zdjąć pokrywę ochronną B skrzynki
bezpieczników;
przesunąć pokrywę w kierunku
reflektorów, obrócić w lewo (jak
wskazano strzałką), a następnie zdjąć ją
rys. 161;
w ten sposób uzyskuje się dostęp
do skrzynki bezpieczników rys. 163.
39)
Ponowny montaż pokrywy skrzynki
z bezpiecznikami
W celu ponownego zamontowania
pokrywy procedura jest następująca:
włożyć dwa zaczepy A rys. 162
w odnośne gniazda znajdujące się na
skrzynce bezpieczników;
umieścić z powrotem zaczep B w
odpowiednim gnieździe aż do
usłyszenia zatrzasku blokady.
159F0T0171
160F0T0172162F0T0174
161F0T0173
141

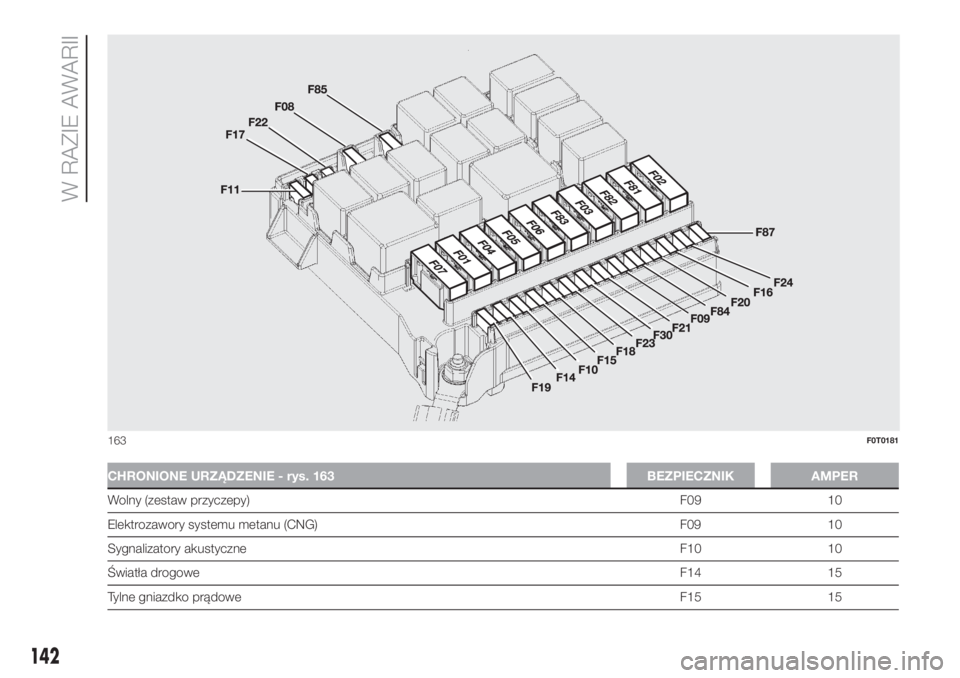

CHRONIONE URZĄDZENIE - rys. 163 BEZPIECZNIK AMPER
Wolny (zestaw przyczepy)F09 10
Elektrozawory systemu metanu (CNG) F09 10
Sygnalizatory akustyczneF10 10
Światła drogoweF14 15
Tylne gniazdko prądoweF15 15
163F0T0181
