Anordningen kan aktiveres på følgende
måde, når sideskydedørene er åbne
fig. 10:
position 2: anordning deaktiveret
(dørene er låst op)
position 1: anordning aktiveret (sæt
tændingsnøglens metalklinge i lejet
og drej den med uret), døren er låst
Anordningen deaktiveres, og gør det
muligt at åbne dørene på følgende
måde: ved genoprettelse af den
elektriske funktion:
med fjernbetjening
eller
åbning med nøglen i dørlåsen i
forreste dør, hvis den elektriske funktion
ikke er genoprettet
åbning af døren i førersiden med
nøglen i dørlåsen; og de andre døre
(døren i passagersiden og
sideskydedøren) ved at trække i det
indvendige håndtag.DOBBELT BAGDØR
(afhængigt af versioner/markeder)
De dobbelte bagdøre er udstyret med
et holdesystem, som standser og
fastholder dem i en vinkel på ca. 90º
når de åbnes.
For at åbne dørene yderligere til en 180
graders vinkel for at påvirk
låseanordningen A fig. 11 (en i hver
side) ved at trykke på den som vist
i figuren og åbne dørene samtidigt.
13)
Ved at dreje nøglen i låsen på døren, er
det muligt at gøre følgende:
Cargo-versioner med dobbelt
bagdør: central oplåsning af
varerummet (skydedøre i siderne +
dobbelte bagdøre), central aflåsning af
alle dørene.
Doblò/Doblò Combi-versioner med
dobbelt bagdør: lokal oplåsning/
aflåsning.
Udvendig åbning/lukning
af den første svingdør
Drej nøglens metalklinge i låsen, eller
tryk på knappen
på
fjernbetjeningen. Træk derefter grebet A
fig. 12 i pilens retning for at åbne.
Aflåsning sker ved at dreje nøglens
metalklinge i låseretningen eller ved at
trykke på knappen
på
fjernbetjeningen.
14)
10F0V0383
11F0V0067
12F0V0518
15

Nødåbning indefra af
første svingdør
Træk i grebet A fig. 13 indefra i bilen.
Åbning af anden dørfløj
Efter at have åbnet første dørfæløj
trækkes i håndtaget A fig. 14 ved at
trække det i pilens retning.
ADVARSEL Grebet A fig. 14 må kun
trækkes i den retning, som vises i
figuren.SOLTAG
(afhængigt af versioner/markeder)
Brug af soltag:
Åbn den dobbelte bagdør.
Skub grebet A fig. 15 nedad og hold
det nede, så længe låsen ikke går ud
over tværstykket.
Åbningsmanøvren skal udføres med
begge hænder, og sørg for at følge
soltagets åbningsvandring ved at bruge
håndtaget B fig. 15
For at lukke soltaget trækkes det
nedad ved at bruge det tilhørende
håndtag B.
VIGTIGT! Soltaget forbliver åbent under
kørsel, indtil en hastighed på 110 km/t.
Når soltaget er åbent, kan man efter
behov sænke tværstykket C og følge
det fra position 1 til position 2 fig. 16.
For at frigøre og sænke tværstykket
skal man med bagdørene åbne trykke
på grebet D fig. 17.
BEMÆRK
8)Inden man åbner en dør, skal man
overbevise sig om, at det kan ske under
sikre forhold.
9)Skydedøren i venstre side må ikke
åbnes, når tankdækslet er åbent.
Kontroller, at tankdækslet er lukket, når
skydedøren åbnes/lukkes for at undgå
beskadigelser.
13F0V0080
14F0V0078
15F0V0526
16F0V0527
17F0V0528
16
BILENS INDRETNING

10)Når bilen er parkeret på en hældende
vej, må skydedøren ikke efterlades låst i
åben tilstand: et tilfældigt stød kan frigøre
døren, så den bevæger sig.
11)Før bilen efterlades med åbne
skydedøre, skal man altid forvisse sig om,
at de er fastholdt.
12)Benyt altid børnesikringerne, når der er
børn i bilen.
13)Ved beregningen af dørstoppenes
fjederkraft er der lagt vægt på optimal
brugskomfort. Et tilfældigt skub eller et
vindstød vil derfor kunne frigøre dørene, så
de smækker i.
14)Under lukning lukkes højre dørfløj
fuldstændigt og derefter venstre dørfløj.
Luk aldrig begge dørfløje samtidig.
BEMÆRK
2)Kontroller, at skydedøren i højre side er
helt lukket, inden du tanker op. Ellers
risikerer du at beskadige døren og den
låsemekanisme, der træder i funktion, når
tankklappen åbnes.
SÆDER
FØRERSÆDE
(for Cargo-versioner, hvis monteret)
15)
Længdeindstilling
Løft grebet A fig. 18, og skub sædet
frem eller tilbage. Hænderne skal hvile
på ratkransen under kørslen.
16)
Indstilling af ryglænets hældning
Løft grebet B fig. 18 og, mens ryggen
fjernes en smule fra ryglænet, flyttes
ryglænet til den ønskede position.FØRERSÆDE
(for Doblò-/Doblò Combi-/Cargo-
versioner, hvis monteret)
15)
Indstilling fremad/bagud
Løft grebet A fig. 19 og skub sædet
frem eller tilbage. Hænderne skal hvile
på ratkransen under kørslen.
16)
18F0V0210
19F0V0013
17

Indstilling af ryglænets hældning
Drej knappen B fig. 19
Højdeindstilling af førersæde
(afhængigt af versioner/markeder)
Brug grebet C fig. 19 til at løfte eller
sænke den bageste del af sædepuden
for at opnå den mest komfortable
kørestilling.
VIGTIGT Indstillingen må kun foretages,
når man sidder på sædet.
Indstilling af førersædets
lændestøtte
(afhængigt af versioner/markeder)
Drej knappen D fig. 19 for at opnå den
bedst mulige kontakt mellem ryg og
ryglæn.
Opvarmning af sæder
(afhængigt af versioner/markeder)
Tryk på knappen A fig. 20 med nøglen i
position MAR for at aktivere/deaktivere
funktionen.
Knappens lysdiode lyser, når der er
tændt.FOLDBART
PASSAGERSÆDE
(afhængigt af versioner/markeder)
I nogle Cargo-versioner kan
passagersædet foldes sammen og
sænkes.
17)
Skub sædet helt tilbage, så det lejres
korrekt og ikke kommer i kontakt med
instrumentpanelet.
Sammenfoldning af sæde
Gå frem på følgende måde for at folde
sædet sammen:
Åbn passagersidens fordør.
Træk i grebene A og sving ryglænet
frem i pilens retning.
tryk ryglænet B fig. 22 nedad:
Ryglænet er nu foldet helt ned mod
sædet til en stilling hvor det kan
benyttes som "bord"
20F0V0208
21F0V0142
22F0V0143
18
BILENS INDRETNING

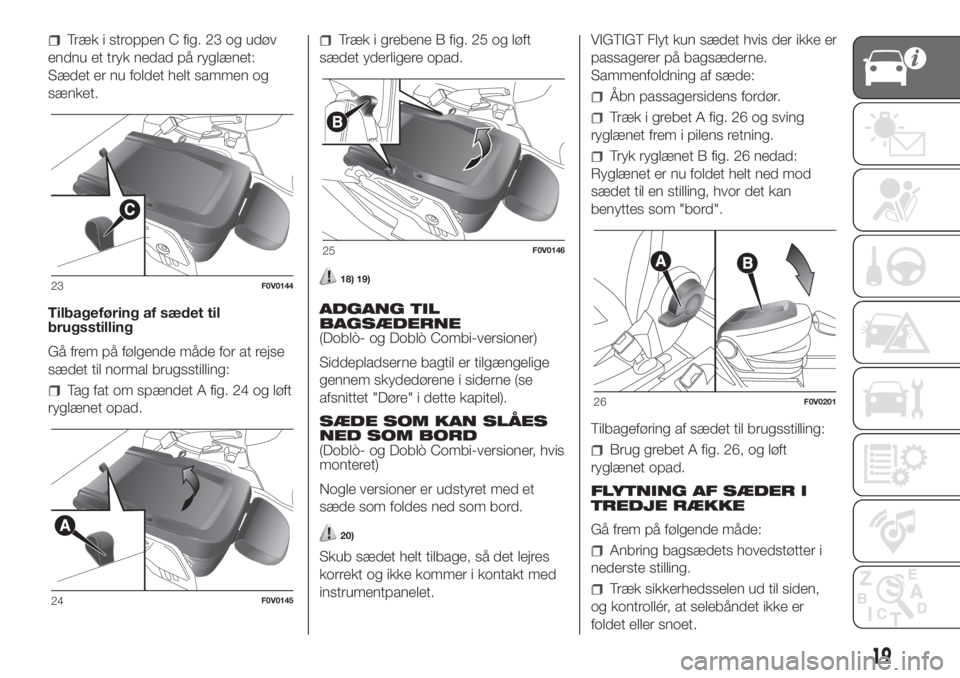

Træk i stroppen C fig. 23 og udøv
endnu et tryk nedad på ryglænet:
Sædet er nu foldet helt sammen og
sænket.
Tilbageføring af sædet til
brugsstilling
Gå frem på følgende måde for at rejse
sædet til normal brugsstilling:
Tag fat om spændet A fig. 24 og løft
ryglænet opad.
Træk i grebene B fig. 25 og løft
sædet yderligere opad.
18) 19)
ADGANG TIL
BAGSÆDERNE
(Doblò- og Doblò Combi-versioner)
Siddepladserne bagtil er tilgængelige
gennem skydedørene i siderne (se
afsnittet "Døre" i dette kapitel).
SÆDE SOM KAN SLÅES
NED SOM BORD
(Doblò- og Doblò Combi-versioner, hvis
monteret)
Nogle versioner er udstyret med et
sæde som foldes ned som bord.
20)
Skub sædet helt tilbage, så det lejres
korrekt og ikke kommer i kontakt med
instrumentpanelet.VIGTIGT Flyt kun sædet hvis der ikke er
passagerer på bagsæderne.
Sammenfoldning af sæde:
Åbn passagersidens fordør.
Træk i grebet A fig. 26 og sving
ryglænet frem i pilens retning.
Tryk ryglænet B fig. 26 nedad:
Ryglænet er nu foldet helt ned mod
sædet til en stilling, hvor det kan
benyttes som "bord".
Tilbageføring af sædet til brugsstilling:
Brug grebet A fig. 26, og løft
ryglænet opad.
FLYTNING AF SÆDER I
TREDJE RÆKKE
Gå frem på følgende måde:
Anbring bagsædets hovedstøtter i
nederste stilling.
Træk sikkerhedsselen ud til siden,
og kontrollér, at selebåndet ikke er
foldet eller snoet.
23F0V0144
24F0V0145
25F0V0146
26F0V0201
19

Løft grebet A fig. 27 til ryglænets
sikkerhedslås og vip ryglænet frem.
Den røde markering er synlig, når
sikkerhedslåsene ikke er i indgreb.
Træk i båndet B fig. 27, der er
placeret bag sædernes ryglæn og klap
sæder og ryglæn fremad, som vist i
fig. 28.BEMÆRK Splitbagsædet er på
undersiden udstyret med
gummistropper hvormed det
fremklappede sæde kan fastgøres til
stængerne for bagsædernes
hovedstøtter i 2. række (se mærkaten
på sædets ryglæn fig. 27).
BEMÆRK Som illustreret i fig. 29, er det
ikke nødvendigt at frakoble den
elektriske konnektor A, når sædet
vippes fremad, da spiralkablet ikke
forstyrrer bevægelsen af sædet.
21)
AFMONTERING AF
SÆDER I TREDJE RÆKKE
Gå frem på følgende måde:
Fjern bagsædets hovedstøtter.
Fjern rulledækkenet fra dets leje.
Træk sikkerhedsselen ud til siden,
og kontrollér, at selebåndet ikke er
foldet eller snoet.
Løft grebet A fig. 27 til ryglænets
sikkerhedslås og vip ryglænet frem.
Den røde markering er synlig, når
sikkerhedslåsene ikke er i indgreb.
Find den elektriske forbindelse for
sædet fig. 30 tilsluttet til bilen i venstre
side (for det venstre sæde) eller højre
side (for det højre sæde).
drej kontakten A på
sædetilslutningen mod uret (indtil den
ikke er låst), træk mod dig selv og
frakobl kablet
27F0V0633
28F0V0408
29F0V0720
30F0V0631
20
BILENS INDRETNING

fastgør tilslutningen med det
elastiske bånd fig. 31 på ryglænet i den
nederste venstre (for det venstre sæde)
eller højre (for det højre sæde).
VIGTIGT Frakobl altid forbindelsen og
fastgør den til sædet med det
tilhørende bånd for at forhindre, at den
bliver beskadiget under bevægelsen
af sædet.
BEMÆRK Tilslut altid den elektriske
forbindelse for de to sæder i 3. række,
når disse omplaceres på køretøjet.
Træk i båndet B fig. 27, der er
placeret bag sædernes ryglæn og klap
sæder og ryglæn fremad.
Sæt hovedstøtten på plads ved
hjælp af hullerne under puden til
indsættelse af stænger.
Skub håndtaget som vist i fig. 32.
Fjern sædet fra krogene i gulvet.TILBAGEFØRING AF
SÆDERNES RYGLÆN I
TREDJE RÆKKE
Gå frem på følgende måde:
Indsæt krogene i gulvet fig. 33.
Skub håndtaget som vist i fig. 32 og
træk i det for at sikre, at sædet er
ordentligt fastgjort.
Fold den elektriske tilslutning for
sædet, der er fastgjort til det elastiske
bånd fig. 31 i den nederste venstre
(for det venstre sæde) eller højre (for det
højre sæde) del af ryglænet.
Træk i det elastiske bånd fig. 31 og
fjern sædets elektriske tilslutning.
Forlæng kabelføringen i udgang fra
sædet, indtil bilens forbindelse, der
er placeret i venstre side (for det venstre
sæde) eller højre side (for det højre
sæde) fig. 34.
Tilslut forbindelsen for sædet A til
forbindelsen på bilen og drej kontakten
på sædetilslutningen med uret (indtil
den ikke er låst).
Tag hovedstøtten frem fra under
puden.
Vip puden og ryglænet.
Sæt hovedstøtten på plads.
Sæt rulledækkenet tilbage i dets leje.
31F0V0632
32F0V0206
33F0V020734F0V0634
21

VIGTIGT Kontrollér, at sædet er
ordentligt fastgjort til
fastgøringspunkterne i gulvet, og at
grebet A fig. 27 er lukket (rød markering
ikke synlig).
BÆNKESÆDE FORAN
(afhængigt af versioner/markeder)
15)
Nogle versioner er udstyret med et
bænkesæde foran med ryglæn i
midterste passagerside og
sammenklappelige ryglæn i siden.
Ryglænet klappes sammen ved
at trække i fligene A eller B fig. 35 for
hhv at klappe midterste del eller delen i
siden fig. 36 sammen.
Den midterste del af ryglænet er
udstyret med en låseklemme, der kan
bruges som dokumentholder.VIGTIGT! Inden den midterste del af
ryglænet klappes sammen, skal man
skubbe hovedstøtten helt ned for
at undgå, at den kommer i kontakt med
gearstangen under særlige køreforhold.
Ved at trække i fligen C fig. 35 kan
man også løfte sædet på pladserne i
midten og i siden for at få adgang til et
opbevaringsrum fig. 37.
BEMÆRK
15)Alle indstillinger skal foretages mens
bilen holder stille.
16)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at rykke
det frem og tilbage. Hvis sædet ikke er
låst, kan det uventet forskubbe sig så man
mister herredømmet over bilen.
17)Luk handskerummet inden det
sammenklappelige passagersæde vippes
frem for at undgå at beskadige det.
18)Når passagersædet er foldet sammen,
er den derved fremkomne plads ikke
brugbar som lastrum. Under kørslen bør
eventuelle genstande derfor være fjernet
eller forsvarligt fastspændt, så de ikke kan
udgøre nogen risiko for førerens
herredømme over bilen.
36F0V0551
35F0V0550
37F0V0552
22
BILENS INDRETNING
