2018 FIAT DOBLO COMBI Brugs- og vedligeholdelsesvejledning (in Danish)

Position 1 - fem personer
Position 2 - fem personer + bagage i
bagagerummet
Position 3 - fører + maks. tilladt last
udelukkende opbevaret i
bagagerummet.
BEMÆRK Kontrollér indstillingen af
lygterne hver gang bagagevægten
ændres.UDSTYRSTYPE MED
METANANLÆG
(Natural Power)
41) 42) 43)
8) 9) 10)
INDLEDNING
Fiat Doblò versionen "Natural Power" er
karakteriseret ved to
brændstofsystemer, et til benzin og et til
naturgas (metan).
Valg af brændstofsystem
Fiat Doblò Natural Power er
konfigureret til at fungere normalt med
metan.
Når metanen er ved at være opbrugt,
og trykket i gasflasken er på grænsen til
at systemet kan fungere korrekt, sker
overgangen til kørsel med benzin
automatisk.
Motoren starter altid på benzin med
automatisk skift til metan ved opnåelse
af optimale forhold (vandtemperatur i
motor, minimumsgrænse for
omdrejningstal) for overgang til metan.
Det er dermed nødvendigt altid at
have benzin i tanken (mindst 1/4 af
kapaciteten) for ikke at forringe
funktionen af brændstofpumpen.Derfor er det nødvendigt, at der
altid er benzin i tanken.
Omskifteren til benzin/metan fig. 87, der
er placeret mellem
betjeningsknapperne på
instrumentpanelet, giver mulighed for at
vælge benzindrift. Der sker ikke en
automatisk overgang til metan, hvis
man løber tør for benzin.
VIGTIGT Hvis du kan lugte gas, skal du
skifte fra metandrift til benzindrift og
straks henvende dig til Fiats servicenet
med henblik på at få kontrolleret, at
der ikke er fejl i anlægget.
87F0V0587
47

METANFLASKER
Bilen er udstyret med 4 flasker med en
kapacitet på 95 liter. For versionen
Cargo Maxi (lang akselafstand) kan ved
bestilling fås en 5. flaske, som giver
en kapacitet på 130 liter.
Flaskerne er placeret under bilens gulv,
og er beskyttet af to specialskærme.
Gasflaskerne fig. 88, fig. 89 og fig.
90 udgør tanken, som indeholder
komprimeret metan i gasform (nominelt
tryk 200 bar ved 15 °C).
Gasflaskekapacitet:
- Versioner med kort akselafstand: ca.
16,15 kg
- Versioner med lang akselafstand: ca.
22,1 kg
Mængden af metan afhænger af
temperaturen udenfor, af
påfyldningstrykket, af gassens kvalitet
og af typen af påfyldningsanlæg. Den
samlede volumen for flaskerne er cirka
95 liter (versioner med kort
akselafstand) og 130 liter (versioner
med lang akselafstand).
Certificering af gasflaskerne
Metangasflaskerne er godkendt iht.
Forordning ECE nr. 110.Gasflaskerne skal inspiceres i
overensstemmelse med proceduren i
ECE bekendtgørelse nr. 110 hver 4.
år fra bilens indregistreringsdato, eller i
overensstemmelse med reglerne i de
enkelte lande.
BENZIN/METAN
KONTAKT
Motorens normale funktion er med
metantilførsel, derimod er starten med
benzintilførsel. Omskiftningen til metan
sker automatisk og bliver vist på
instrumentgruppens display ved at
signalet
på displayet slukkes.
Metan-brændstofreserve
På instrumentgruppens display fig. 91
viser de fire lodrette streger i nærheden
af CNG-ikonet metanniveauet i
flaskerne. Når den resterende mængde
metan når ned under 1/5 af
flaskekapaciteten, blinker 1. niveau og
kanterne på de andre tre niveaustreger,
indtil den næste påfyldning af metan.
Displayet viser en tilhørende
meddelelse, sammen med et lydsignal.
88F0V0233
89F0V0234
90F0V0235
48
BILENS INDRETNING

Hvis metanen slipper op, skiftes der
automatisk til benzin:
for Euro 5-versioner: på
instrumentgruppens display fortsætter
1. niveau samt kanterne af stregerne for
de andre tre niveauer med at blinke og
indikatoren
tændes i nærheden af
CNG-ikonet.
for Euro 6-versioner: på
instrumentgruppens display stopper
alle de tomme streger med at blinke og
efterfølgende tændes indikatoren
i
nærheden af CNG-ikonet.
Hvis man udtrykkeligt ønsker at
anvende benzintilførslen skal man
trykke på knappen fig. 87 på
midterkonsollen. Når lysdioden på
knappen tænder, indikerer det, at
omskiftningen er sket korrekt.Den reelle overgang til den valgte
tilførsel udføres i henhold til køretøjets
ydelser og brug, for at sikre en
problemfri omskiftning og bekræftes
med tænding/slukning af kontrollampen
på instrumentgruppen.
Derudover forøges den nødvendige tid
for at skifte fra benzin til metan, hvis
temperaturen udenfor er under cirka
–10°C ved starten, for at opvarme
trykreduktionsventilen/trykregulatoren
tilstrækkeligt.
VIGTIGT Hvis omskiftningen foregår
under acceleration eller skift til højere
gear, kan der mærkes et kort ophold
(kraftreducering).
BEMÆRK
41)Fiat Doblò Natural Power er udstyret
med et højtryksmetananlæg, der er
projekteret til at fungere ved et nominelt
tryk på 200 bar. Det er farligt at udsætte
anlægget for højere trykværdier. For at
undgå at beskadige dele på
metananlægget når køretøjet slæbes eller
løftes, skal man holde sig til instruktionerne
i basisvejledningen i kapitlet: "Slæbning
af køretøjet". Hvis der opstår fejl på
metananlægget, skal man udelukkende
henvende sig til Fiats servicenetværk. Du
må ikke ændre konfigurationen eller
metananlæggets komponenter. De er
udelukkende beregnet til Fiat Qubo Natural
Power. Anvendelsen af andre komponenter
eller materialer kan medføre fejlagtig
funktion og reducere sikkerheden.
42)Hvis bilen omlakeres i ovn, skal
gasflaskerne først fjernes fra bilen, og
derefter genmonteres af Fiats servicenet.
Selvom metananlægget er udstyret med
adskillige sikkerhedsanordninger, anbefales
det at lukke den manuelle hane på
gasflaskerne, hver gang køretøjet skal
opmagasineres i længere perioder, skal
transporteres på andre transportmidler eller
skal flyttes i nødsituationer, som skyldes
fejl eller uheld.
43)Hvis der kan lugtes gas, skal du skifte
fra metandrift til benzindrift og straks
henvende dig til Fiats servicenet med
henblik på at få kontrolleret, at der ikke er
fejl i anlægget.
91F0V0244
49

BEMÆRK
8)Uafhængigt af typen af den
brændstoftilførsel, som sidst er anvendt i
køretøjet, sker der automatisk omskiftning
til metan ved den efterfølgende start efter
den første fase med benzin.
9)Når omskiftningen aktiveres, høres en
metallisk støj, der kommer fra ventilerne,
som sætter tryk på kredsløbet (det er
tydeligere med nøglen på MAR). Det er helt
normalt for omskiftningslogikken, der er
beskrevet ovenfor, at der er en forsinkelse
mellem den tikkende lyd fra ventilen og
slukningen af indikationen på
instrumentgruppen.
10)Skift ikke mellem de to funktionsmåder
under opstarten af motoren.
50
BILENS INDRETNING

LÆR INSTRUMENTGRUPPEN AT KENDE
Denne del af instruktionsbogen
indeholder oplysninger omkring,
hvordan man lærer, fortolker og bruger
instrumentgruppen korrekt.INSTRUMENTGRUPPE ................... 52
DIGITALT DISPLAY .......................... 54
MULTIFUNKTIONSDISPLAY ............ 55
TRIP COMPUTER ........................... 56
KONTROLLAMPER OG
MEDDELELSER .............................. 58
-FOR LAV BREMSEVÆSKESTAND /
AKTIVERET HÅNDBREMSE / FOR
LAV SERVOBREMSEVAKUUM ............ 58
-FEJL VED EBD-SYSTEM.................... 59
-FEJL VED AIRBAG ............................. 60
-SIKKERHEDSSELER IKKE SPÆNDT . 60
-FEJL VED
COMFORT-MATIC-GEARKASSE -
DUALOGIC™-GEARKASSE ............... 60
-FOR HØJ
KØLEVÆSKETEMPERATUR................ 61
-UTILSTRÆKKELIG
BATTERIOPLADNING.......................... 61
-FOR LAVT MOTOROLIETRYK ............ 62
-NEDBRUDT MOTOROLIE .................. 62
-MINIMUM MOTOROLIESTAND .......... 62
-UFULDSTÆNDIG DØRLUKNING ....... 63
-FEJL VED
EOBD/INDSPRØJTNINGSSYSTEM ..... 64
-FEJL VED ABS ................................... 64
-BRÆNDSTOFRESERVE..................... 65
-FORVARMNING AF
GLØDERØR/FEJL VED
FORVARMNING AF GLØDERØR ......... 65
-VAND I BRÆNDSTOFFILTERET ......... 66
-FEJL VED FIAT CODE
STARTSPÆRRE .................................. 66
-TÅGEBAGLYGTER ............................. 66
-ADVARSEL OM GENEREL FEJL ........ 67
-RENGØRING AF DPF
(PARTIKELFILTER) I GANG .................. 68-SLITAGE PÅ BREMSEKLODSER........ 69
-ASR-SYSTEM DEAKTIVERET ............ 70
-AKTIVERING AF TRACTION
PLUS-SYSTEM ................................... 70
-TPMS-SYSTEM ................................. 71
-FEJL VED PARKERINGS-
SENSORER ......................................... 71
-FEJL VED
START&STOP-SYSTEMET .................. 71
-NÆRLYS ............................................ 73
-FOLLOW ME HOME .......................... 73
-BLINKLYS I VENSTRE SIDE ............... 73
-BLINKLYS I HØJRE SIDE ................... 73
-TÅGEFORLYGTER ............................. 73
-CRUISE CONTROL (FARTPILOT) ....... 74
-FJERNLYS ......................................... 74
-FEJL I CNG-SYSTEM ......................... 74
51

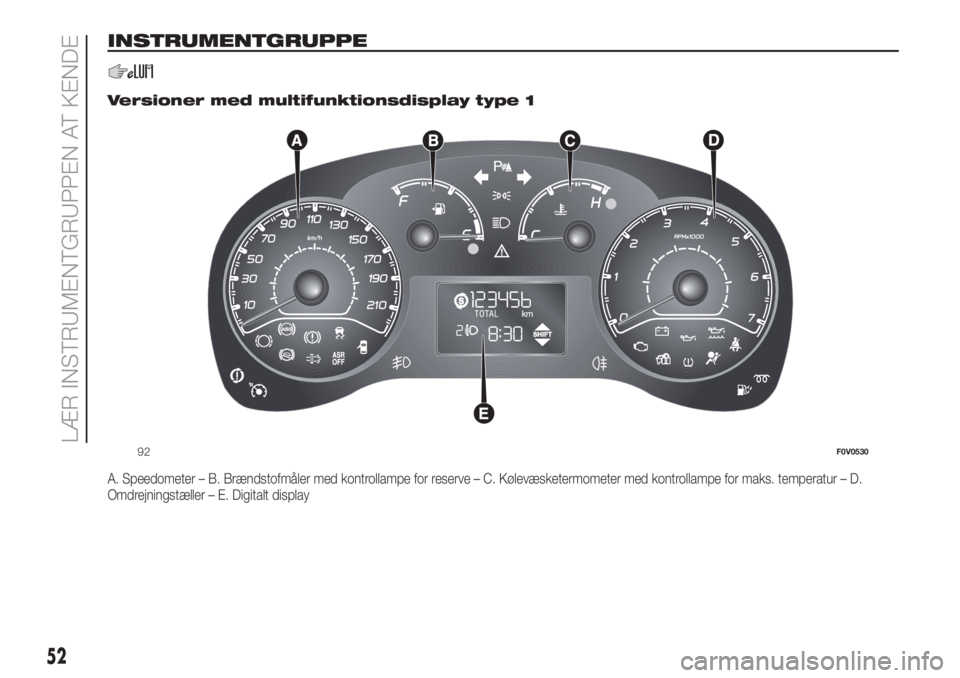

INSTRUMENTGRUPPE
.
Versioner med multifunktionsdisplay type 1
A. Speedometer – B. Brændstofmåler med kontrollampe for reserve – C. Kølevæsketermometer med kontrollampe for maks. temperatur – D.
Omdrejningstæller – E. Digitalt display
92F0V0530
52
LÆR INSTRUMENTGRUPPEN AT KENDE

Versioner med multifunktionsdisplay
A. Speedometer – B. Brændstofmåler med kontrollampe for reserve – C. Kølevæsketermometer med kontrollampe for maks. temperatur – D.
Omdrejningstæller – E. Multifunktionsdisplay
11)
BEMÆRK
11)Hvis kølevæsketermometerets viser når det røde område, skal motoren omgående standses. Henvend dig til Fiats servicenet.
93F0V0531
53

DIGITALT DISPLAY
STANDARDVISNING
Standardvisningen fig. 94 omfatter:
ALygteregulatorens position (kun ved
tændt nærlys).
BKilometertæller (viser kørte kilometer,
eller miles).
CUr (vises altid, også når nøglen er
trukket ud og fordørene lukket).
DAngivelse af Start&Stop-funktionen
(afhængigt af versioner/markeder).
EGear Shift Indication (angivelse af
gearskift) (afhængigt af
versioner/markeder).
BEMÆRK Med nøglen trukket ud af
tændingslåsen aktiveres displayet ved
åbning af en af fordørene og viser i
nogle sekunder klokkeslæt og det
samlede kilometertal (eller miles.).BETJENINGSKNAPPER
Tryk for at rulle opad i menuen og
de tilhørende valgmuligheder
eller for sætte en vist værdi op.
MENUGiv et kort tryk for at åbne
menuen og/eller gå til
næste skærmbillede eller
for at bekræfte det
ønskede valg. Giv et langt
tryk for at vende tilbage
til standardvisning.
Tryk for at rulle nedad i den viste
menu og de tilhørende
valgmuligheder eller for at sætte en
vist værdi ned.
BEMÆRK: Knapperne
og
aktiverer forskellige funktioner alt
efter følgende situationer:
– Indeni menuen giver de mulighed for
at rulle opad og nedad.
– Under indstillingerne giver de
mulighed for at øge eller reducere.SETUP-MENU
Menuen indeholder en række funktioner
som er ordnet i ring og kan vælges
med knapperne
og. Derved får
man adgang til de forskellige
valgmuligheder og indstillinger, der er
beskrevet i det følgende.
Setup-menuen åbnes med et kort tryk
på knappenMENU
.
Med enkeltvise tryk på knapperne
og
kan man rulle op og ned i menuen.
Herefter er procedurerne forskellige
afhængigt af den valgte menufunktion.
Menuen indeholder følgende funktioner:
ILLU
SPEED
HOUR
UNIT
BUZZ
BAG P (afhængigt af versioner/
markeder)
DRL (afhængigt af versioner/
markeder)
94F0V0011
95F0V0509
54
LÆR INSTRUMENTGRUPPEN AT KENDE
