2018 FIAT 500L Manual de Uso e Manutenção (in Portuguese)

GRUPO ÓTICO
DIANTEIRO SUPERIOR
Contém as lâmpadas dos indicadores
de direção e dos médios.
A disposição das lâmpadas é a
seguinte fig. 134:
A: indicadores de direção
B: luzes de médios
INDICADORES DE
DIREÇÃO
Para substituir a lâmpada, proceder do
seguinte modo:
remover a tampa A fig. 134;
rodar o casquilho B fig. 135 para a
esquerda, extrair a lâmpada C e
substituí-la;
remontar a nova lâmpada no
casquilho, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o casquilho na
respetiva sede e rodá-lo para a direita,
até ouvir o estalido de bloqueio efetivo;
por fim, remontar a tampa A fig.
134.
LUZES DE MÉDIOS
Para substituir a lâmpada, proceder do
seguinte modo:
remover a tampa B fig. 134;
remover o grupo do conector e
casquilho C fig. 136 extraindo-o para
fora;
extrair a lâmpada D do conector E e
substituí-la;
remontar a nova lâmpada no
conector, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o grupo do conector
e casquilho C na respetiva sede;
por fim, remontar a tampa B fig.
134.GRUPO ÓTICO
DIANTEIRO INFERIOR
Contêm as lâmpadas das luzes de
máximos e mínimos/luzes diurnas
(DRL).
A disposição das lâmpadas é a
seguinte fig. 137:
C: luzes de máximos
D: luzes de mínimos/luzes diurnas
(DRL)134F0Y0021C
135F0Y0022C136F0Y0023C
137F0Y0499C
143

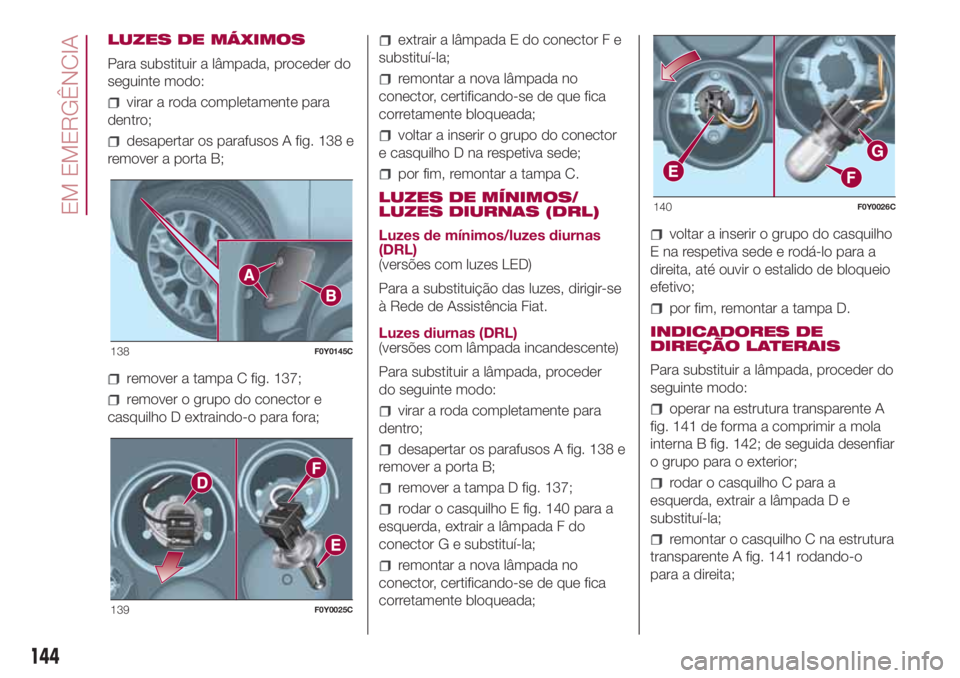

LUZES DE MÁXIMOS
Para substituir a lâmpada, proceder do
seguinte modo:
virar a roda completamente para
dentro;
desapertar os parafusos A fig. 138 e
remover a porta B;
remover a tampa C fig. 137;
remover o grupo do conector e
casquilho D extraindo-o para fora;
extrair a lâmpada E do conector F e
substituí-la;
remontar a nova lâmpada no
conector, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o grupo do conector
e casquilho D na respetiva sede;
por fim, remontar a tampa C.
LUZES DE MÍNIMOS/
LUZES DIURNAS (DRL)
Luzes de mínimos/luzes diurnas
(DRL)
(versões com luzes LED)
Para a substituição das luzes, dirigir-se
à Rede de Assistência Fiat.
Luzes diurnas (DRL)
(versões com lâmpada incandescente)
Para substituir a lâmpada, proceder
do seguinte modo:
virar a roda completamente para
dentro;
desapertar os parafusos A fig. 138 e
remover a porta B;
remover a tampa D fig. 137;
rodar o casquilho E fig. 140 para a
esquerda, extrair a lâmpada F do
conector G e substituí-la;
remontar a nova lâmpada no
conector, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o grupo do casquilho
E na respetiva sede e rodá-lo para a
direita, até ouvir o estalido de bloqueio
efetivo;
por fim, remontar a tampa D.
INDICADORES DE
DIREÇÃO LATERAIS
Para substituir a lâmpada, proceder do
seguinte modo:
operar na estrutura transparente A
fig. 141 de forma a comprimir a mola
interna B fig. 142; de seguida desenfiar
o grupo para o exterior;
rodar o casquilho C para a
esquerda, extrair a lâmpada D e
substituí-la;
remontar o casquilho C na estrutura
transparente A fig. 141 rodando-o
para a direita;
138F0Y0145C
139F0Y0025C
140F0Y0026C
144
EM EMERGÊNCIA

remontar o grupo assegurando-se
do estalido de bloqueio da mola interna
B fig. 142.
LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para substituir a lâmpada, proceder do
seguinte modo:
virar a roda completamente para
dentro;
desapertar os parafusos A fig. 143 e
remover a porta B;
operar na mola C fig. 144 e desligar
o conector elétrico D;
rodar e desmontar o casquilho E;
desengatar a lâmpada e substituí-la;
remontar a nova lâmpada e efetuar
o procedimento inverso ao
anteriormente descrito.GRUPOS ÓTICOS
TRASEIROS
Contêm as lâmpadas das luzes de
mínimos/stop e indicadores de direção.
Para substituir as lâmpadas, proceder
do seguinte modo:
pegar na chave Philips A fig. 145
fornecida;
operando na lingueta B fig. 146
remover a tampa de proteção C
(situada na parte lateral da bagageira);141F0Y0147C
142F0Y0171C
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
145

com a chave Philips A, desapertar
os dispositivos de fixação D fig. 147 do
grupo ótico traseiro;
extrair o grupo ótico puxando-o
com ambas as mãos no sentido
indicado pelas setas fig. 148;
desligar o conector elétrico,
desapertar os parafusos de fixação E
fig. 149 e remover o grupo do
casquilho;
De seguida, proceder à substituição
da lâmpada em questão fig. 150.
F = indicadores de direção, G = luzes
de mínimos/stop.GRUPOS ÓTICOS
TRASEIROS FIXOS
Contêm as lâmpadas das luzes de
nevoeiro traseiras (lado esquerdo)
e marcha-atrás (lado direito).
ATENÇÃO Ao substituir a lâmpada das
luzes de nevoeiro traseiras, prestar
especial atenção: PERIGO DE
QUEIMADURAS, em caso de
catalisador quente.
Versões 500L
Para substituir a lâmpada, proceder do
seguinte modo:
operando na parte inferior do
para-choques traseiro, operar nas
linguetas A fig. 151, desapertar o
parafuso de fixaçãoBeremover a
portinhola;
desligar o conector elétrico C, rodar
o grupo lâmpada/casquilho D fig. 152
para a esquerda e extrair o grupo;
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C
151F0Y0634C
146
EM EMERGÊNCIA

desengatar a lâmpada e substituí-la;
remontar o grupo lâmpada/
casquilho D rodando-o para a direita;
voltar a ligar o conector elétrico C;
voltar a montar a portinhola,
certificando-se do bloqueio correto;
apertar o parafuso B de fixação.
Versões 500L WAGON
Para substituir a lâmpada, proceder do
seguinte modo:
abrir a bagageira, remover a
moldura de acabamento, desapertar os
quatro parafusos de fixação A fig. 153
e remover o grupo ótico B;
desligar o conector elétrico e rodar o
casquilho C fig. 154 para a esquerda;
extrair a lâmpada D do casquilho
e substituí-la;
remontar a nova lâmpada no
casquilho, certificando-se de que fica
corretamente bloqueada;
remontar o casquilho C na estrutura
transparente rodando-o para a direita
e voltar a ligar o conector elétrico;
remontar corretamente o grupo
ótico B fig. 153 apertando os quatro
parafusos de fixação A, de seguida,
fechar a bagageira.LUZES DO 3° STOP
São de LED. Estão situadas na porta
da bagageira. Para a substituição,
dirigir-se à Rede de Assistência Fiat.
LUZES DA MATRÍCULA
Para substituir as lâmpadas, proceder
do seguinte modo:
remover a tampa transparente A fig.
155;
substituir a lâmpada B fig. 156,
desprendendo-a dos contactos
laterais;
inserir a nova lâmpada,
certificando-se de que está
corretamente bloqueada entre os
contactos e, por fim, remontar a tampa
transparente A fig. 155.
152F0Y0635C153F0Y0032C
154F0Y0029C155F0Y0030C
147

AVISO
132)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem considerar as
características técnicas do sistema,
podem causar anomalias de
funcionamento com riscos de incêndio.
133)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
AVISO
64)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar
a lâmpada com um pano com álcool e
deixar secar.
65)Aconselha-se, se possível, que a
substituição das lâmpadas seja feita na
Rede de Assistência Fiat. O correcto
funcionamento e orientação das luzes
externas são requisitos essenciais para a
segurança de marcha e para não
desrespeitar a legislação.
SUBSTITUIÇÃO DOS
FUSÍVEIS
134) 135) 136) 137) 138) 139)66)
ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três
centralinas localizadas no vão do
motor, por baixo do painel de
instrumentos e no interior da bagageira.
CENTRALINA DO VÃO DO
MOTOR
Para aceder aos fusíveis, desapertar os
dois parafusos A fig. 157 e retirar a
tampa B operando no sentido indicado
pela seta.
156F0Y0031C
157F0Y0071C
148
EM EMERGÊNCIA

ATENÇÃO Antes de remover a tampa B
fig. 157, premir e rodar lentamente
para a esquerda os dois parafusos A
(de baioneta) utilizando a chave de
fendas de corte fornecida até ao seu
desbloqueio, evidenciado pela elevação
da cabeça dos parafusos.
Depois de ter substituído um fusível,
certificar-se de ter fechado bem a
tampa B da centralina de fusíveis.
A centralina fig. 158 está situada ao
lado da bateria.
158F0Y0072C
149

CENTRALINA DO PAINEL DE INSTRUMENTOS
A centralina está localizada no lado esquerdo do painel de instrumentos. Para aceder aos fusíveis, remover a porta A fig. 159.
159F0Y0280C
150
EM EMERGÊNCIA
