2018 FIAT 500L LIVING Drift- og vedlikeholdshåndbok (in Norwegian)

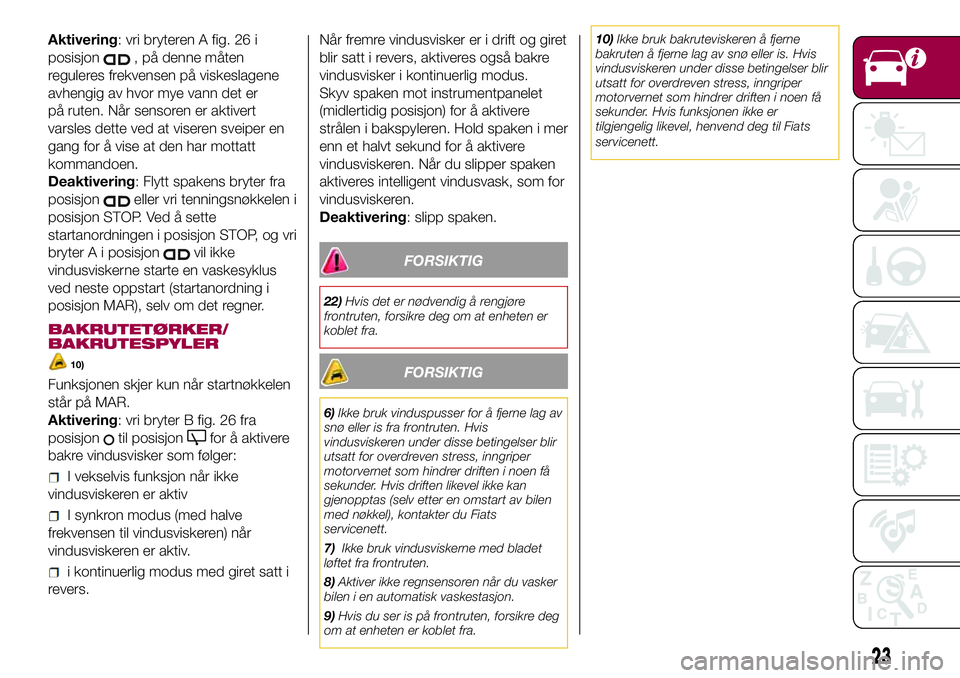

Aktivering: vri bryteren A fig. 26 i
posisjon
, på denne måten
reguleres frekvensen på viskeslagene
avhengig av hvor mye vann det er
på ruten. Når sensoren er aktivert
varsles dette ved at viseren sveiper en
gang for å vise at den har mottatt
kommandoen.
Deaktivering: Flytt spakens bryter fra
posisjon
eller vri tenningsnøkkelen i
posisjon STOP. Ved å sette
startanordningen i posisjon STOP, og vri
bryter A i posisjon
vil ikke
vindusviskerne starte en vaskesyklus
ved neste oppstart (startanordning i
posisjon MAR), selv om det regner.
BAKRUTETØRKER/
BAKRUTESPYLER
10)
Funksjonen skjer kun når startnøkkelen
står på MAR.
Aktivering: vri bryter B fig. 26 fra
posisjon
til posisjonfor å aktivere
bakre vindusvisker som følger:
I vekselvis funksjon når ikke
vindusviskeren er aktiv
I synkron modus (med halve
frekvensen til vindusviskeren) når
vindusviskeren er aktiv.
i kontinuerlig modus med giret satt i
revers.Når fremre vindusvisker er i drift og giret
blir satt i revers, aktiveres også bakre
vindusvisker i kontinuerlig modus.
Skyv spaken mot instrumentpanelet
(midlertidig posisjon) for å aktivere
strålen i bakspyleren. Hold spaken i mer
enn et halvt sekund for å aktivere
vindusviskeren. Når du slipper spaken
aktiveres intelligent vindusvask, som for
vindusviskeren.
Deaktivering: slipp spaken.
FORSIKTIG
22)Hvis det er nødvendig å rengjøre
frontruten, forsikre deg om at enheten er
koblet fra.
FORSIKTIG
6)Ikke bruk vinduspusser for å fjerne lag av
snø eller is fra frontruten. Hvis
vindusviskeren under disse betingelser blir
utsatt for overdreven stress, inngriper
motorvernet som hindrer driften i noen få
sekunder. Hvis driften likevel ikke kan
gjenopptas (selv etter en omstart av bilen
med nøkkel), kontakter du Fiats
servicenett.
7)Ikke bruk vindusviskerne med bladet
løftet fra frontruten.
8)Aktiver ikke regnsensoren når du vasker
bilen i en automatisk vaskestasjon.
9)Hvis du ser is på frontruten, forsikre deg
om at enheten er koblet fra.10)Ikke bruk bakruteviskeren å fjerne
bakruten å fjerne lag av snø eller is. Hvis
vindusviskeren under disse betingelser blir
utsatt for overdreven stress, inngriper
motorvernet som hindrer driften i noen få
sekunder. Hvis funksjonen ikke er
tilgjengelig likevel, henvend deg til Fiats
servicenett.
23

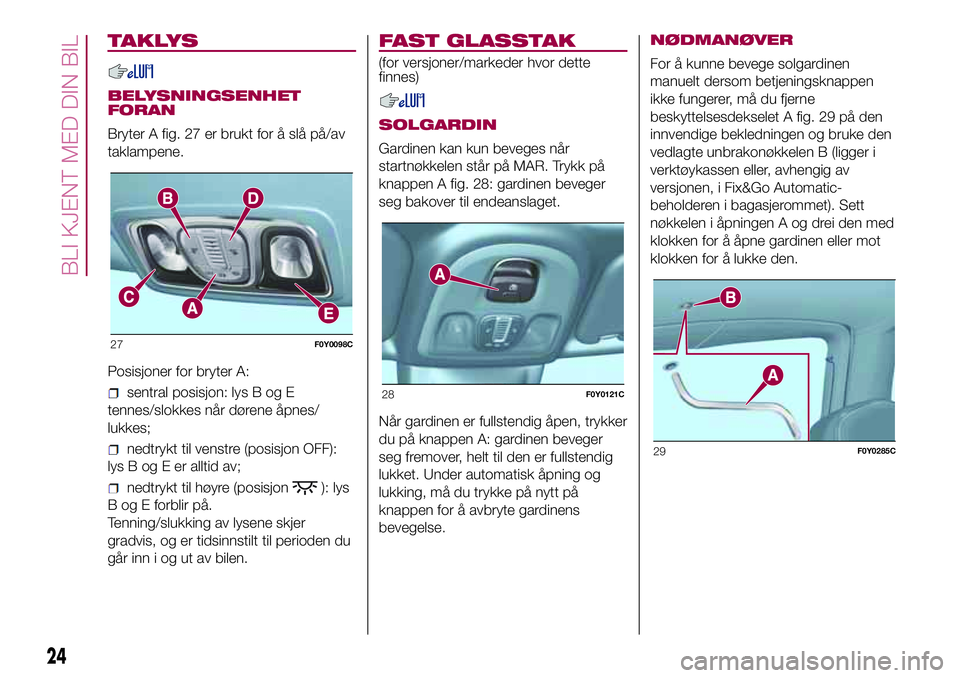

TAKLYS
BELYSNINGSENHET
FORAN
Bryter A fig. 27 er brukt for å slå på/av
taklampene.
Posisjoner for bryter A:
sentral posisjon: lys B og E
tennes/slokkes når dørene åpnes/
lukkes;
nedtrykt til venstre (posisjon OFF):
lys B og E er alltid av;
nedtrykt til høyre (posisjon): lys
B og E forblir på.
Tenning/slukking av lysene skjer
gradvis, og er tidsinnstilt til perioden du
går inn i og ut av bilen.
FAST GLASSTAK
(for versjoner/markeder hvor dette
finnes)
SOLGARDIN
Gardinen kan kun beveges når
startnøkkelen står på MAR. Trykk på
knappen A fig. 28: gardinen beveger
seg bakover til endeanslaget.
Når gardinen er fullstendig åpen, trykker
du på knappen A: gardinen beveger
seg fremover, helt til den er fullstendig
lukket. Under automatisk åpning og
lukking, må du trykke på nytt på
knappen for å avbryte gardinens
bevegelse.NØDMANØVER
For å kunne bevege solgardinen
manuelt dersom betjeningsknappen
ikke fungerer, må du fjerne
beskyttelsesdekselet A fig. 29 på den
innvendige bekledningen og bruke den
vedlagte unbrakonøkkelen B (ligger i
verktøykassen eller, avhengig av
versjonen, i Fix&Go Automatic-
beholderen i bagasjerommet). Sett
nøkkelen i åpningen A og drei den med
klokken for å åpne gardinen eller mot
klokken for å lukke den.
27F0Y0098C
28F0Y0121C
29F0Y0285C
24
BLI KJENT MED DIN BIL

Trykk knappen A fig. 28 til lukket
stilling og hold den inne: etter cirka 10
sekunder begynner gardinen å bevege
seg rykkvis til lukket stilling. Etter
bevegelsen (lukket gardin) slipper du
knappen.
Drei startnøkkelen til STOP og hold
den i denne stillingen i 10 sekunder.
Deretter dreier du den til MAR.
Trykk knappen A til lukket stilling og
hol den inne til gardinen er fullstendig
lukket: startprosedyren er fullført.
Trykk på knappen A på nytt innen 3
sekunder etter fullført startprosedyre
og hold den inne: gardinen utfører
en automatisk åpne-/lukkesyklus:
dersom dette ikke skjer, må du gjenta
operasjonen fra begynnelsen.
Hold knappen A inne hele tiden til
gardinen er fullstendig lukket.

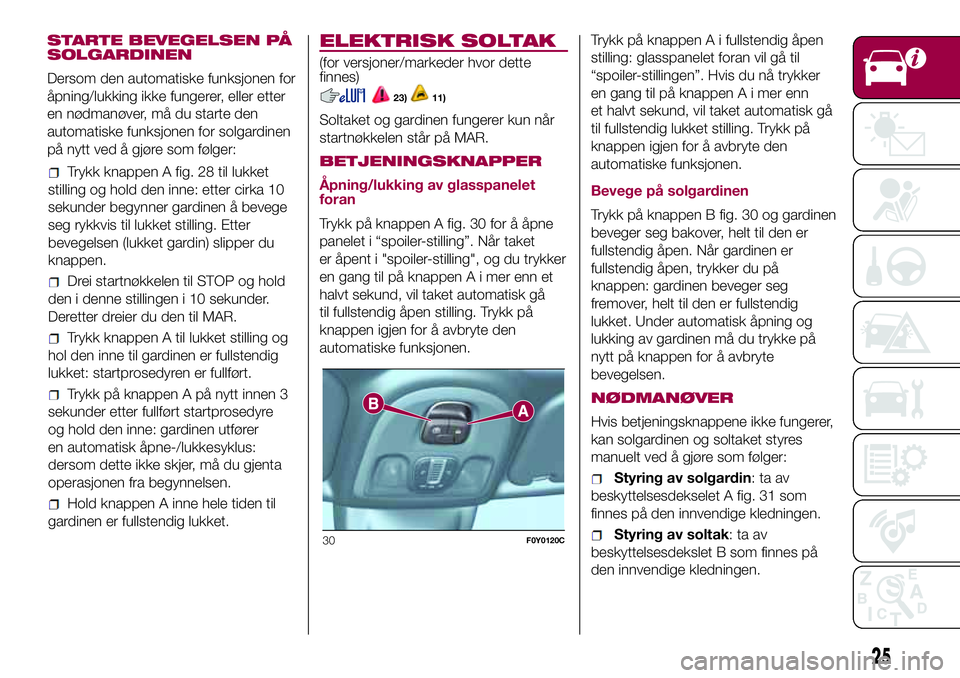

ELEKTRISK SOLTAK
(for versjoner/markeder hvor dette
finnes)
23)11)
Soltaket og gardinen fungerer kun når
startnøkkelen står på MAR.
BETJENINGSKNAPPER
Åpning/lukking av glasspanelet
foran
Trykk på knappen A fig. 30 for å åpne
panelet i “spoiler-stilling”. Når taket
er åpent i "spoiler-stilling", og du trykker
en gang til på knappen A i mer enn et
halvt sekund, vil taket automatisk gå
til fullstendig åpen stilling. Trykk på
knappen igjen for å avbryte den
automatiske funksjonen.Trykk på knappen A i fullstendig åpen
stilling: glasspanelet foran vil gå til
“spoiler-stillingen”. Hvis du nå trykker
en gang til på knappen A i mer enn
et halvt sekund, vil taket automatisk gå
til fullstendig lukket stilling. Trykk på
knappen igjen for å avbryte den
automatiske funksjonen.
Bevege på solgardinen
Trykk på knappen B fig. 30 og gardinen
beveger seg bakover, helt til den er
fullstendig åpen. Når gardinen er
fullstendig åpen, trykker du på
knappen: gardinen beveger seg
fremover, helt til den er fullstendig
lukket. Under automatisk åpning og
lukking av gardinen må du trykke på
nytt på knappen for å avbryte
bevegelsen.
NØDMANØVER
Hvis betjeningsknappene ikke fungerer,
kan solgardinen og soltaket styres
manuelt ved å gjøre som følger:
Styring av solgardin:taav
beskyttelsesdekselet A fig. 31 som
finnes på den innvendige kledningen.
Styring av soltak:taav
beskyttelsesdekslet B som finnes på
den innvendige kledningen.30F0Y0120C
25
STARTE BEVEGELSEN PÅ
SOLGARDINEN
Dersom den automatiske funksjonen for
åpning/lukking ikke fungerer, eller etter
en nødmanøver, må du starte den
automatiske funksjonen for solgardinen
på nytt ved å gjøre som følger:

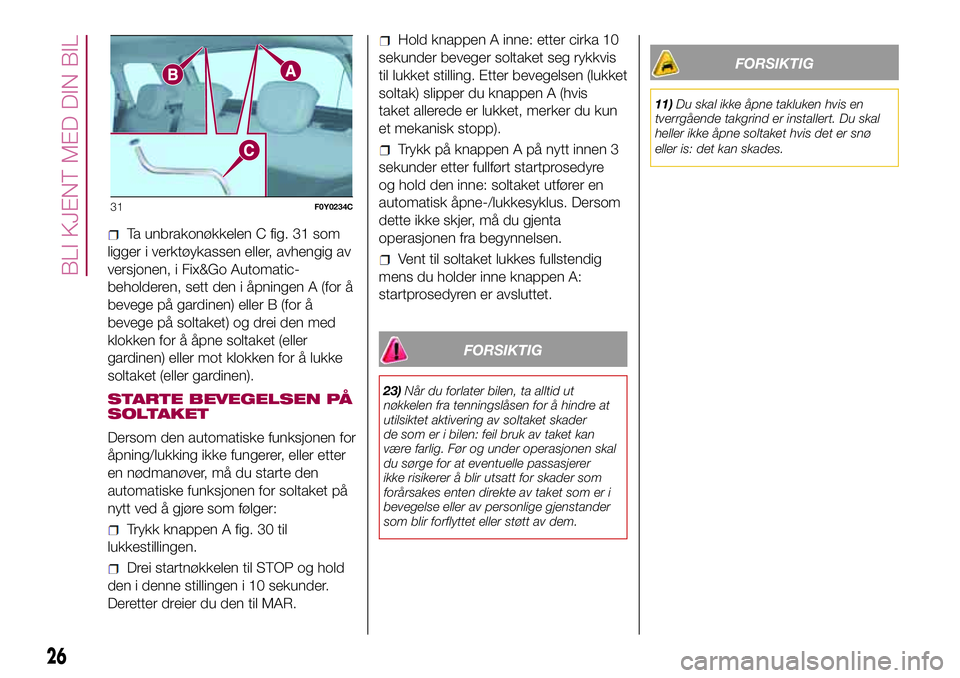

Ta unbrakonøkkelen C fig. 31 som
ligger i verktøykassen eller, avhengig av
versjonen, i Fix&Go Automatic-
beholderen, sett den i åpningen A (for å
bevege på gardinen) eller B (for å
bevege på soltaket) og drei den med
klokken for å åpne soltaket (eller
gardinen) eller mot klokken for å lukke
soltaket (eller gardinen).
STARTE BEVEGELSEN PÅ
SOLTAKET
Dersom den automatiske funksjonen for
åpning/lukking ikke fungerer, eller etter
en nødmanøver, må du starte den
automatiske funksjonen for soltaket på
nytt ved å gjøre som følger:
Trykk knappen A fig. 30 til
lukkestillingen.
Drei startnøkkelen til STOP og hold
den i denne stillingen i 10 sekunder.
Deretter dreier du den til MAR.
Hold knappen A inne: etter cirka 10
sekunder beveger soltaket seg rykkvis
til lukket stilling. Etter bevegelsen (lukket
soltak) slipper du knappen A (hvis
taket allerede er lukket, merker du kun
et mekanisk stopp).
Trykk på knappen A på nytt innen 3
sekunder etter fullført startprosedyre
og hold den inne: soltaket utfører en
automatisk åpne-/lukkesyklus. Dersom
dette ikke skjer, må du gjenta
operasjonen fra begynnelsen.
Vent til soltaket lukkes fullstendig
mens du holder inne knappen A:
startprosedyren er avsluttet.
FORSIKTIG
23)Når du forlater bilen, ta alltid ut
nøkkelen fra tenningslåsen for å hindre at
utilsiktet aktivering av soltaket skader
de som er i bilen: feil bruk av taket kan
være farlig. Før og under operasjonen skal
du sørge for at eventuelle passasjerer
ikke risikerer å blir utsatt for skader som
forårsakes enten direkte av taket som er i
bevegelse eller av personlige gjenstander
som blir forflyttet eller støtt av dem.
FORSIKTIG
11)Du skal ikke åpne takluken hvis en
tverrgående takgrind er installert. Du skal
heller ikke åpne soltaket hvis det er snø
eller is: det kan skades.
31F0Y0234C
26
BLI KJENT MED DIN BIL

DØRER
SENTRALISERT
LÅSING/OPPLÅSING AV
DØRENE
Låse dørene fra utsiden
Med dørene lukket trykker du på
knappen
på fjernkontrollen, eller
setter inn og vrir om metalldelen (inne i
nøkkelen) i låsen på førerdøren. Låsing
av dørene aktiveres med alle dører
lukket, uavhengig av om bakluken er
åpen eller lukket.
Låse opp dørene utenfra
Trykk på knappen
på fjernkontrollen,
eller sett inn og vri om metalldelen
(inne i nøkkelen) i låsen på førerdøren.
Låse/låse opp dørene fra innsiden
Trykk på knappen
fig. 32.LED-lampe på påslått-knappen:
dører låst /LED-lampe på
avslått-knappen: dører låst opp.
ADVARSEL Med sentrallåsen aktivert,
kan man ved å dra i det innvendige
håndtaket på passasjersidens dør, låse
opp selve døren (LED-lampen forblir
tent). Ved å dra i det innvendige
håndtaket på førersidens dør,
deaktiveres sentrallåsen.
BARNESIKRINGSUTSTYR
24)For å forhindre åpning av bakdørene fra
innsiden. Anordning B fig. 33 kan kun
aktiveres med åpne dører.
Posisjon 1: anordning aktivert (dør låst)
/posisjon 2: anordning deaktivert
(døren kan åpnes fra innsiden).
Enheten forblir aktivert selv om dørene
er låst opp på elektrisk måte.
ADVARSEL Bakdørene lar seg ikke
åpne fra innsiden når barnesikringen er
aktivert.ENHET FOR NØDLÅSING
AV FORDØR PÅ
PASSASJERSIDE SAMT
BAKDØRER
12)
Gjør det mulig å lukke dørene uten
strømtilførsel. Før nøkkelens
metallinnlegg inn i punkt A fig. 34
(fordør på passasjersiden) eller A fig. 33
(bakdører) og vri deretter nøkkelen i
retning med klokken og ta den så ut av
punkt A.
32F0Y0039C
33F0Y0111C
27

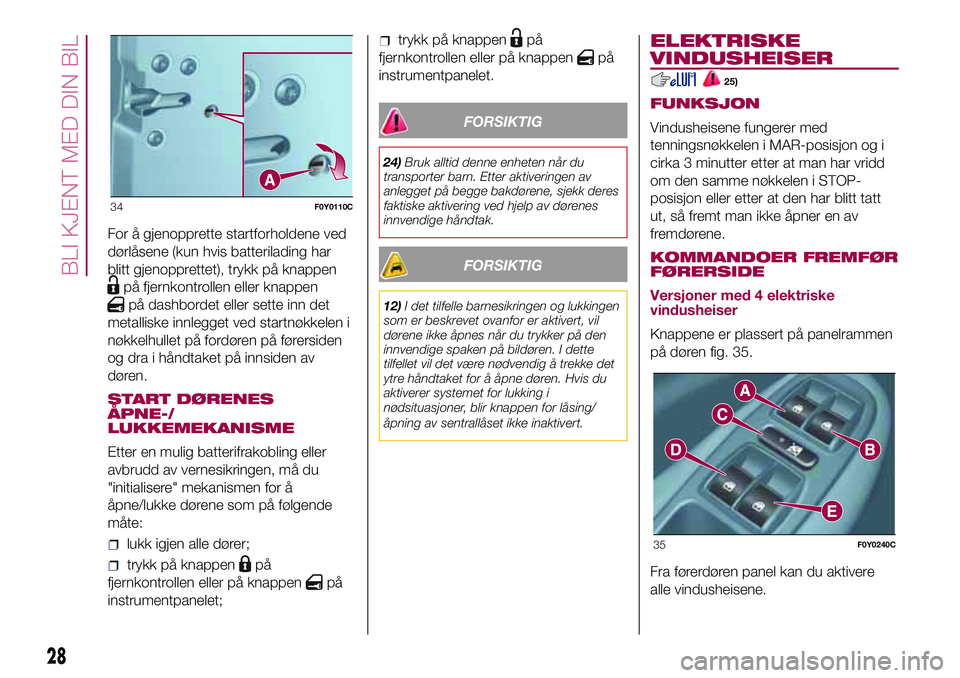

For å gjenopprette startforholdene ved
dørlåsene (kun hvis batterilading har
blitt gjenopprettet), trykk på knappen
på fjernkontrollen eller knappen
på dashbordet eller sette inn det
metalliske innlegget ved startnøkkelen i
nøkkelhullet på fordøren på førersiden
og dra i håndtaket på innsiden av
døren.
START DØRENES
ÅPNE-/
LUKKEMEKANISME
Etter en mulig batterifrakobling eller
avbrudd av vernesikringen, må du
"initialisere" mekanismen for å
åpne/lukke dørene som på følgende
måte:
lukk igjen alle dører;
trykk på knappenpå
fjernkontrollen eller på knappen
på
instrumentpanelet;
trykk på knappenpå
fjernkontrollen eller på knappen
på
instrumentpanelet.
FORSIKTIG
24)Bruk alltid denne enheten når du
transporter barn. Etter aktiveringen av
anlegget på begge bakdørene, sjekk deres
faktiske aktivering ved hjelp av dørenes
innvendige håndtak.
FORSIKTIG
12)I det tilfelle barnesikringen og lukkingen
som er beskrevet ovanfor er aktivert, vil
dørene ikke åpnes når du trykker på den
innvendige spaken på bildøren. I dette
tilfellet vil det være nødvendig å trekke det
ytre håndtaket for å åpne døren. Hvis du
aktiverer systemet for lukking i
nødsituasjoner, blir knappen for låsing/
åpning av sentrallåset ikke inaktivert.
ELEKTRISKE
VINDUSHEISER
25)
FUNKSJON
Vindusheisene fungerer med
tenningsnøkkelen i MAR-posisjon og i
cirka 3 minutter etter at man har vridd
om den samme nøkkelen i STOP-
posisjon eller etter at den har blitt tatt
ut, så fremt man ikke åpner en av
fremdørene.
KOMMANDOER FREMFØR
FØRERSIDE
Versjoner med 4 elektriske
vindusheiser
Knappene er plassert på panelrammen
på døren fig. 35.
Fra førerdøren panel kan du aktivere
alle vindusheisene.
34F0Y0110C
35F0Y0240C
28
BLI KJENT MED DIN BIL

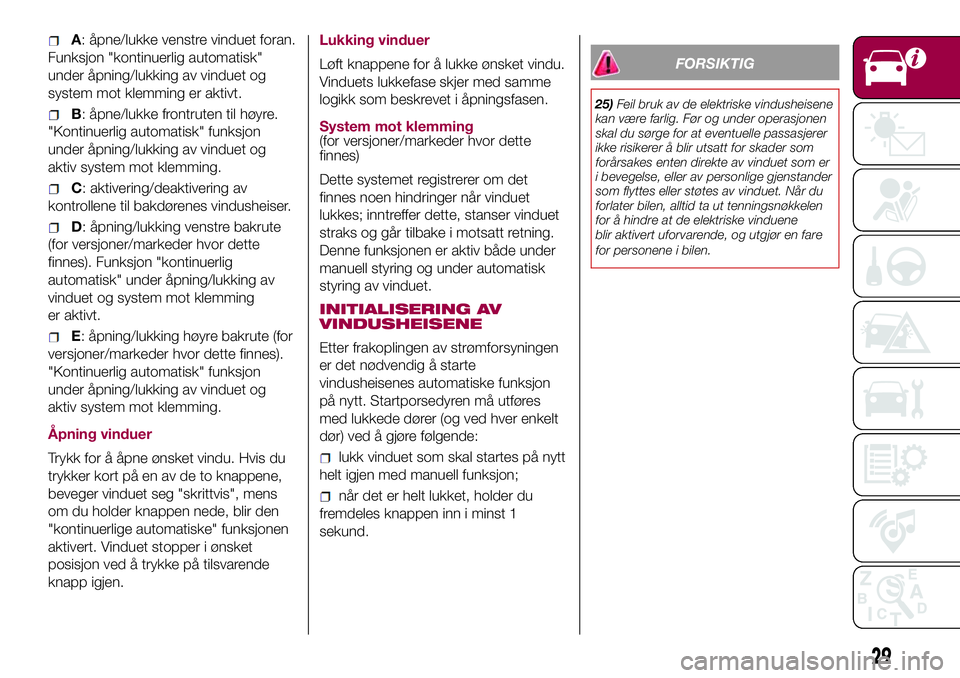

A: åpne/lukke venstre vinduet foran.
Funksjon "kontinuerlig automatisk"
under åpning/lukking av vinduet og
system mot klemming er aktivt.
B: åpne/lukke frontruten til høyre.
"Kontinuerlig automatisk" funksjon
under åpning/lukking av vinduet og
aktiv system mot klemming.
C: aktivering/deaktivering av
kontrollene til bakdørenes vindusheiser.
D: åpning/lukking venstre bakrute
(for versjoner/markeder hvor dette
finnes). Funksjon "kontinuerlig
automatisk" under åpning/lukking av
vinduet og system mot klemming
er aktivt.
E: åpning/lukking høyre bakrute (for
versjoner/markeder hvor dette finnes).
"Kontinuerlig automatisk" funksjon
under åpning/lukking av vinduet og
aktiv system mot klemming.
Åpning vinduer
Trykk for å åpne ønsket vindu. Hvis du
trykker kort på en av de to knappene,
beveger vinduet seg "skrittvis", mens
om du holder knappen nede, blir den
"kontinuerlige automatiske" funksjonen
aktivert. Vinduet stopper i ønsket
posisjon ved å trykke på tilsvarende
knapp igjen.Lukking vinduer
Løft knappene for å lukke ønsket vindu.
Vinduets lukkefase skjer med samme
logikk som beskrevet i åpningsfasen.
System mot klemming
(for versjoner/markeder hvor dette
finnes)
Dette systemet registrerer om det
finnes noen hindringer når vinduet
lukkes; inntreffer dette, stanser vinduet
straks og går tilbake i motsatt retning.
Denne funksjonen er aktiv både under
manuell styring og under automatisk
styring av vinduet.
INITIALISERING AV
VINDUSHEISENE
Etter frakoplingen av strømforsyningen
er det nødvendig å starte
vindusheisenes automatiske funksjon
på nytt. Startporsedyren må utføres
med lukkede dører (og ved hver enkelt
dør) ved å gjøre følgende:
lukk vinduet som skal startes på nytt
helt igjen med manuell funksjon;
når det er helt lukket, holder du
fremdeles knappen inn i minst 1
sekund.
FORSIKTIG
25)Feil bruk av de elektriske vindusheisene
kan være farlig. Før og under operasjonen
skal du sørge for at eventuelle passasjerer
ikke risikerer å blir utsatt for skader som
forårsakes enten direkte av vinduet som er
i bevegelse, eller av personlige gjenstander
som flyttes eller støtes av vinduet. Når du
forlater bilen, alltid ta ut tenningsnøkkelen
for å hindre at de elektriske vinduene
blir aktivert uforvarende, og utgjør en fare
for personene i bilen.
29

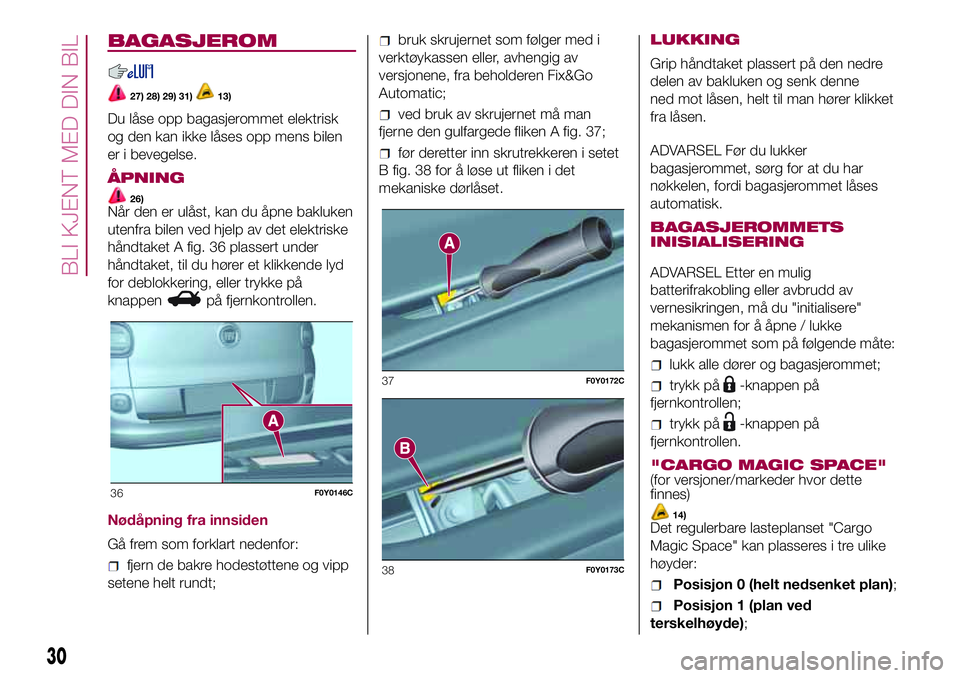

BAGASJEROM
27) 28) 29) 31)13)
Du låse opp bagasjerommet elektrisk
og den kan ikke låses opp mens bilen
er i bevegelse.
ÅPNING
26)Når den er ulåst, kan du åpne bakluken
utenfra bilen ved hjelp av det elektriske
håndtaket A fig. 36 plassert under
håndtaket, til du hører et klikkende lyd
for deblokkering, eller trykke på
knappen
på fjernkontrollen.
Nødåpning fra innsiden
Gå frem som forklart nedenfor:
fjern de bakre hodestøttene og vipp
setene helt rundt;
bruk skrujernet som følger med i
verktøykassen eller, avhengig av
versjonene, fra beholderen Fix&Go
Automatic;
ved bruk av skrujernet må man
fjerne den gulfargede fliken A fig. 37;
før deretter inn skrutrekkeren i setet
B fig. 38 for å løse ut fliken i det
mekaniske dørlåset.LUKKING
Grip håndtaket plassert på den nedre
delen av bakluken og senk denne
ned mot låsen, helt til man hører klikket
fra låsen.
ADVARSEL Før du lukker
bagasjerommet, sørg for at du har
nøkkelen, fordi bagasjerommet låses
automatisk.
BAGASJEROMMETS
INISIALISERING
ADVARSEL Etter en mulig
batterifrakobling eller avbrudd av
vernesikringen, må du "initialisere"
mekanismen for å åpne / lukke
bagasjerommet som på følgende måte:
lukk alle dører og bagasjerommet;
trykk på-knappen på
fjernkontrollen;
trykk på-knappen på
fjernkontrollen.
"CARGO MAGIC SPACE"
(for versjoner/markeder hvor dette
finnes)
14)Det regulerbare lasteplanset "Cargo
Magic Space" kan plasseres i tre ulike
høyder:
Posisjon 0 (helt nedsenket plan);
Posisjon 1 (plan ved
terskelhøyde);
36F0Y0146C
37F0Y0172C
38F0Y0173C
30
BLI KJENT MED DIN BIL
