2018 FIAT 500L LIVING Drift- og vedlikeholdshåndbok (in Norwegian)

Vekt (kg)1.4 16V 95HK 1.4 16V 120HK
5-seters versjon 5-seters versjon 7-seters versjon
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr):1275 1320 1360
Lastekapasitet inkl. fører
(*)545 560 560
Maksimal tillatt last
(**)
- foraksel: 1050 1050 1050
- bakaksel: 1000 1000 1000
- totalt: 1800 1880 1920
Trekkraft
- tilhenger med bremser: 1000 1000 1000
- tilhenger uten bremser: 400 400 400
Maksimal belastning på taket: 60 60 60
Maksimal belastning på slepekroken (tilhenger med
bremser):60 60 60
(*) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(**) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
191

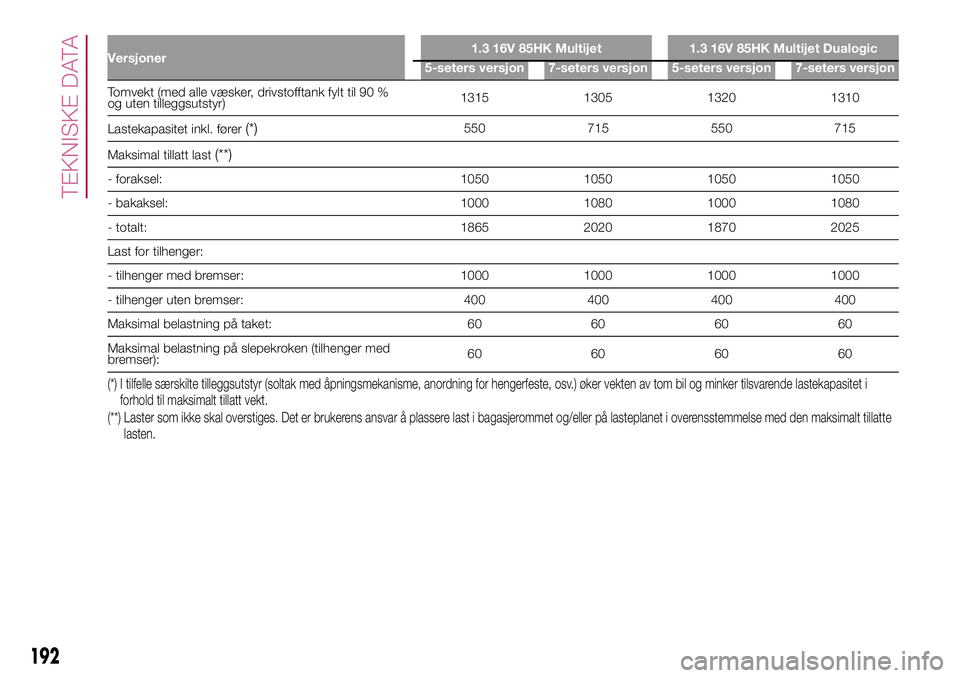

Versjoner1.3 16V 85HK Multijet 1.3 16V 85HK Multijet Dualogic
5-seters versjon 7-seters versjon 5-seters versjon 7-seters versjon
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1315 1305 1320 1310
Lastekapasitet inkl. fører
(*)550 715 550 715
Maksimal tillatt last
(**)
- foraksel: 1050 1050 1050 1050
- bakaksel: 1000 1080 1000 1080
- totalt: 1865 2020 1870 2025
Last for tilhenger:
- tilhenger med bremser: 1000 1000 1000 1000
- tilhenger uten bremser: 400 400 400 400
Maksimal belastning på taket: 60 60 60 60
Maksimal belastning på slepekroken (tilhenger med
bremser):60 60 60 60
(*) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(**) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
192
TEKNISKE DATA

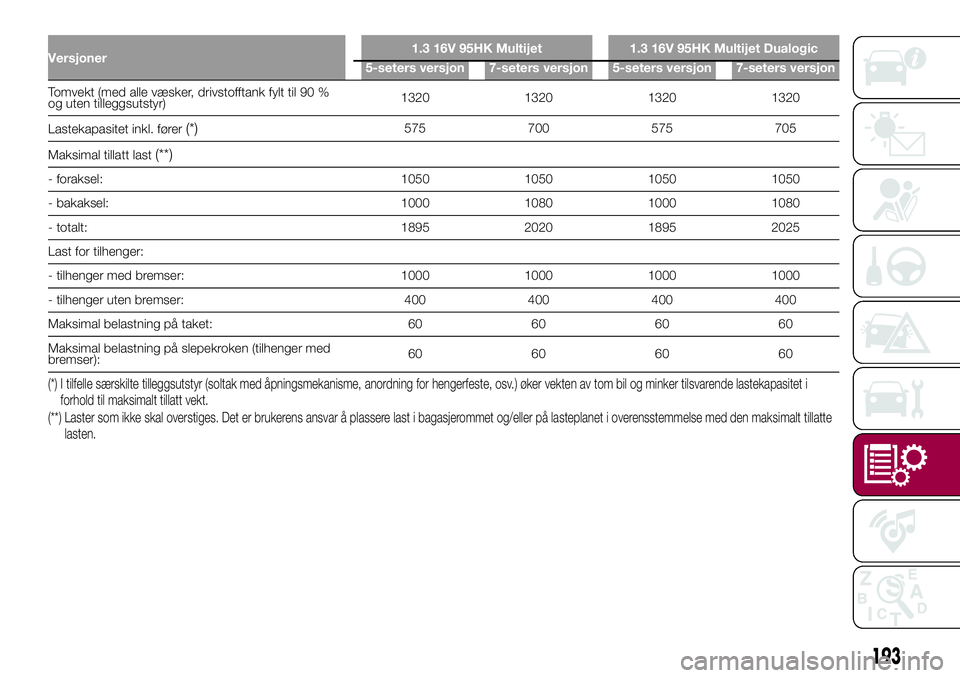

Versjoner1.3 16V 95HK Multijet 1.3 16V 95HK Multijet Dualogic
5-seters versjon 7-seters versjon 5-seters versjon 7-seters versjon
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1320 1320 1320 1320
Lastekapasitet inkl. fører
(*)575 700 575 705
Maksimal tillatt last
(**)
- foraksel: 1050 1050 1050 1050
- bakaksel: 1000 1080 1000 1080
- totalt: 1895 2020 1895 2025
Last for tilhenger:
- tilhenger med bremser: 1000 1000 1000 1000
- tilhenger uten bremser: 400 400 400 400
Maksimal belastning på taket: 60 60 60 60
Maksimal belastning på slepekroken (tilhenger med
bremser):60 60 60 60
(*) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(**) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
193

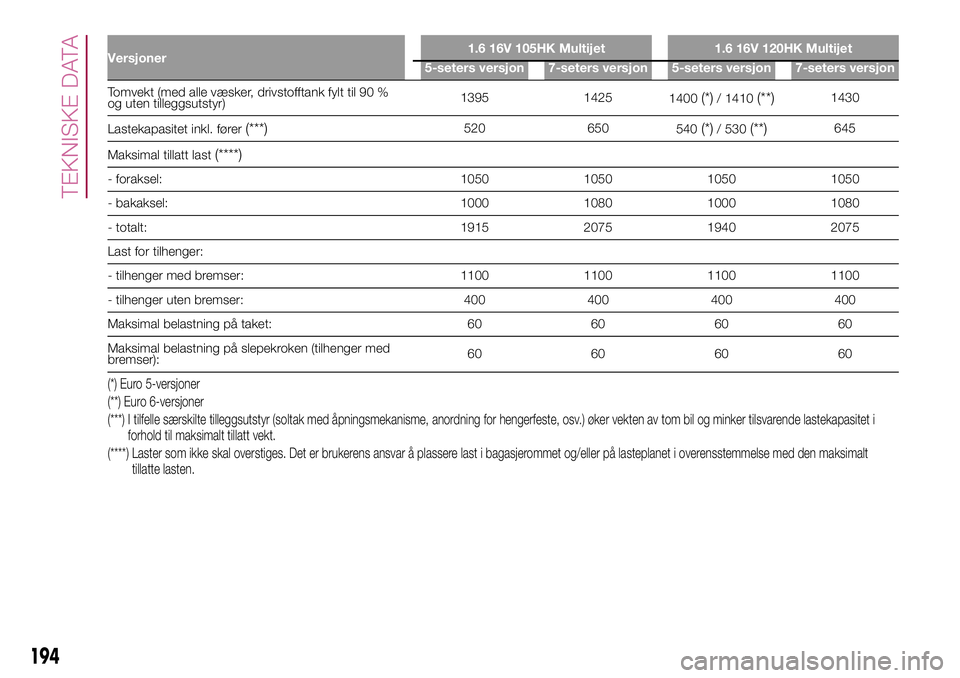

Versjoner1.6 16V 105HK Multijet 1.6 16V 120HK Multijet
5-seters versjon 7-seters versjon 5-seters versjon 7-seters versjon
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1395 1425
1400(*)/ 1410(**)1430
Lastekapasitet inkl. fører
(***)520 650
540(*)/ 530(**)645
Maksimal tillatt last
(****)
- foraksel: 1050 1050 1050 1050
- bakaksel: 1000 1080 1000 1080
- totalt: 1915 2075 1940 2075
Last for tilhenger:
- tilhenger med bremser: 1100 1100 1100 1100
- tilhenger uten bremser: 400 400 400 400
Maksimal belastning på taket: 60 60 60 60
Maksimal belastning på slepekroken (tilhenger med
bremser):60 60 60 60
(*) Euro 5-versjoner
(**) Euro 6-versjoner
(***) I tilfelle særskilte tilleggsutstyr (soltak med åpningsmekanisme, anordning for hengerfeste, osv.) øker vekten av tom bil og minker tilsvarende lastekapasitet i
forhold til maksimalt tillatt vekt.
(****) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt
tillatte lasten.
194
TEKNISKE DATA

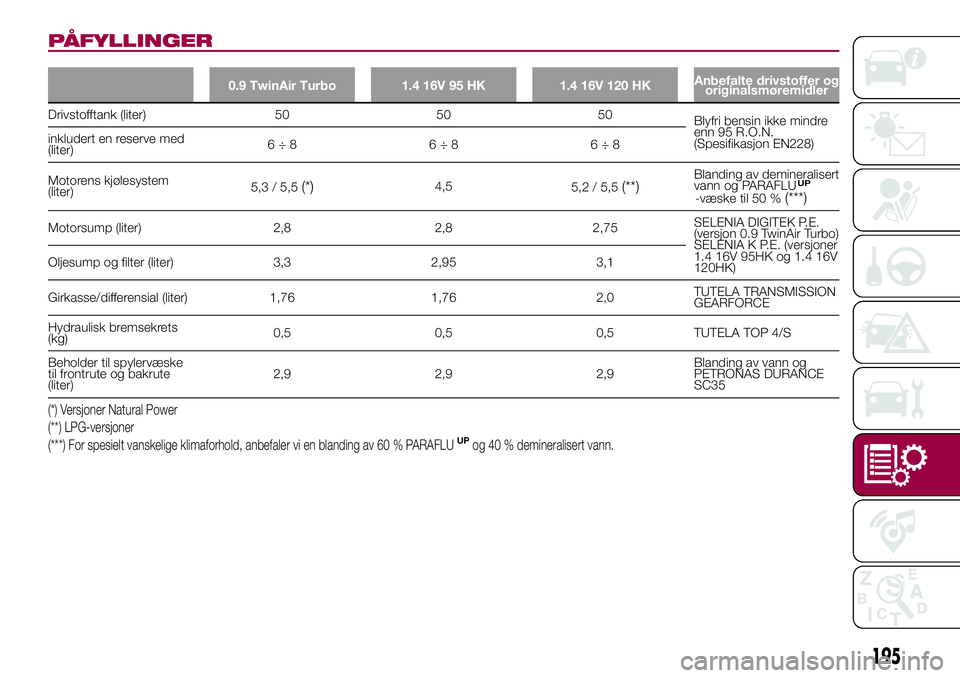

PÅFYLLINGER
0.9 TwinAir Turbo 1.4 16V 95 HK 1.4 16V 120 HKAnbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 50 50 50
Blyfri bensin ikke mindre
enn 95 R.O.N.
(Spesifikasjon EN228) inkludert en reserve med
(liter)6÷8 6÷8 6÷8
Motorens kjølesystem
(liter)5,3 / 5,5
(*)4,5
5,2 / 5,5(**)Blanding av demineralisert
vann og PARAFLUUP
-væske til 50 %(***)
Motorsump (liter) 2,8 2,8 2,75SELENIA DIGITEK P.E.
(versjon 0.9 TwinAir Turbo)
SELENIA K P.E. (versjoner
1.4 16V 95HK og 1.4 16V
120HK) Oljesump og filter (liter) 3,3 2,95 3,1
Girkasse/differensial (liter) 1,76 1,76 2,0TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bremsekrets
(kg)0,5 0,5 0,5 TUTELA TOP 4/S
Beholder til spylervæske
til frontrute og bakrute
(liter)2,9 2,9 2,9Blanding av vann og
SC35
(*) Versjoner Natural Power
(**) LPG-versjoner
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
195

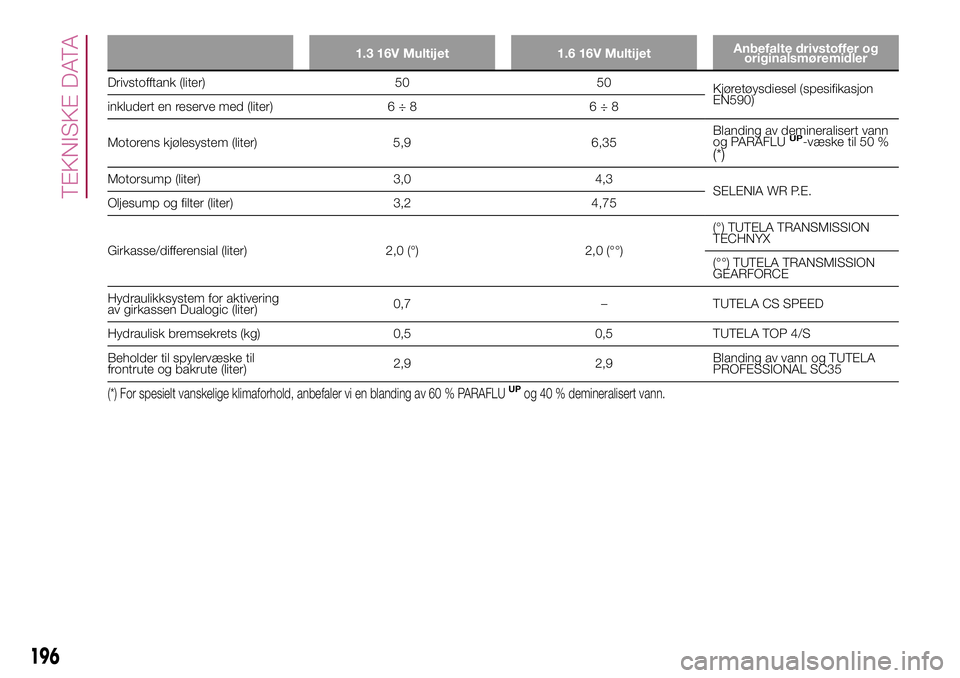

PETRONAS DURANCE

1.3 16V Multijet 1.6 16V MultijetAnbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 50 50
Kjøretøysdiesel (spesifikasjon
EN590)
inkludert en reserve med (liter) 6 ÷ 8 6 ÷ 8
Motorens kjølesystem (liter) 5,9 6,35Blanding av demineralisert vann
og PARAFLU
UP-væske til 50 %(*)
Motorsump (liter) 3,0 4,3
SELENIA WR P.E.
Oljesump og filter (liter) 3,2 4,75
Girkasse/differensial (liter) 2,0 (°) 2,0 (°°)(°) TUTELA TRANSMISSION
TECHNYX
(°°) TUTELA TRANSMISSION
GEARFORCE
Hydraulikksystem for aktivering
av girkassen Dualogic (liter)0,7 – TUTELA CS SPEED
Hydraulisk bremsekrets (kg) 0,5 0,5 TUTELA TOP 4/S
Beholder til spylervæske til
frontrute og bakrute (liter)2,9 2,9Blanding av vann og TUTELA
PROFESSIONAL SC35
(*) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLUUPog 40 % demineralisert vann.
196
TEKNISKE DATA

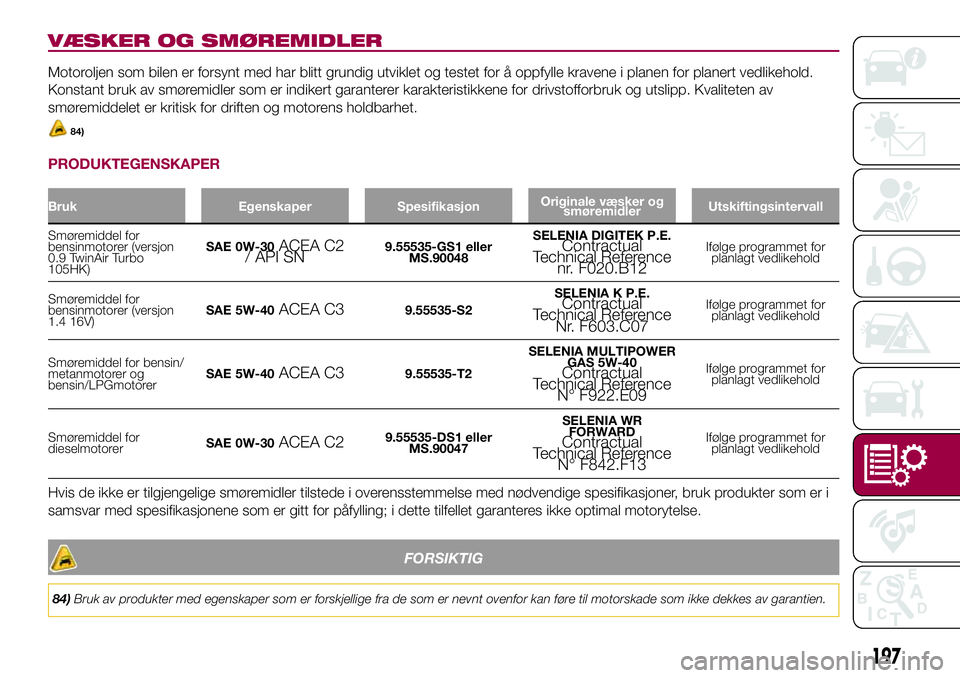

VÆSKER OG SMØREMIDLER
Motoroljen som bilen er forsynt med har blitt grundig utviklet og testet for å oppfylle kravene i planen for planert vedlikehold.
Konstant bruk av smøremidler som er indikert garanterer karakteristikkene for drivstofforbruk og utslipp. Kvaliteten av
smøremiddelet er kritisk for driften og motorens holdbarhet.
84)
PRODUKTEGENSKAPER
Bruk Egenskaper SpesifikasjonOriginale væsker og
smøremidlerUtskiftingsintervall
Smøremiddel for
bensinmotorer (versjon
0.9 TwinAir Turbo
105HK)SAE 0W-30ACEA C2
/ API SN9.55535-GS1 eller
MS.90048SELENIA DIGITEK P.E.Contractual
Technical Reference
nr. F020.B12Ifølge programmet for
planlagt vedlikehold
Smøremiddel for
bensinmotorer (versjon
1.4 16V)SAE 5W-40
ACEA C39.55535-S2SELENIA K P.E.Contractual
Technical Reference
Nr. F603.C07Ifølge programmet for
planlagt vedlikehold
Smøremiddel for bensin/
metanmotorer og
bensin/LPGmotorerSAE 5W-40
ACEA C39.55535-T2SELENIA MULTIPOWER
GAS 5W-40Contractual
Technical Reference
N° F922.E09Ifølge programmet for
planlagt vedlikehold
Smøremiddel for
dieselmotorerSAE 0W-30
ACEA C29.55535-DS1 eller
MS.90047SELENIA WR
FORWARDContractual
Technical Reference
N° F842.F13Ifølge programmet for
planlagt vedlikehold
Hvis de ikke er tilgjengelige smøremidler tilstede i overensstemmelse med nødvendige spesifikasjoner, bruk produkter som er i
samsvar med spesifikasjonene som er gitt for påfylling; i dette tilfellet garanteres ikke optimal motorytelse.
FORSIKTIG
84)Bruk av produkter med egenskaper som er forskjellige fra de som er nevnt ovenfor kan føre til motorskade som ikke dekkes av garantien.
197

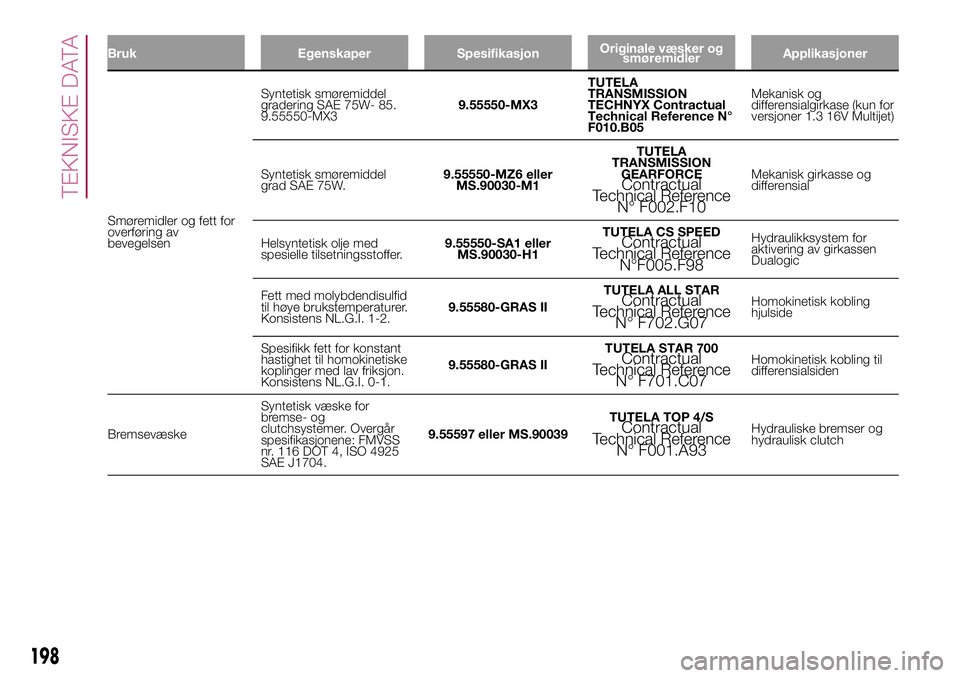

Bruk Egenskaper SpesifikasjonOriginale væsker og
smøremidlerApplikasjoner
Smøremidler og fett for
overføring av
bevegelsenSyntetisk smøremiddel
gradering SAE 75W- 85.
9.55550-MX39.55550-MX3TUTELA
TRANSMISSION
TECHNYX Contractual
Technical Reference N°
F010.B05Mekanisk og
differensialgirkase (kun for
versjoner 1.3 16V Multijet)
Syntetisk smøremiddel
grad SAE 75W.9.55550-MZ6 eller
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual
Technical Reference
N° F002.F10Mekanisk girkasse og
differensial
Helsyntetisk olje med
spesielle tilsetningsstoffer.9.55550-SA1 eller
MS.90030-H1TUTELA CS SPEED
Contractual
Technical Reference
N°F005.F98Hydraulikksystem for
aktivering av girkassen
Dualogic
Fett med molybdendisulfid
til høye brukstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual
Technical Reference
N° F702.G07Homokinetisk kobling
hjulside
Spesifikk fett for konstant
hastighet til homokinetiske
koplinger med lav friksjon.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual
Technical Reference
N° F701.C07Homokinetisk kobling til
differensialsiden
BremsevæskeSyntetisk væske for
bremse- og
clutchsystemer. Overgår
spesifikasjonene: FMVSS
nr. 116 DOT 4, ISO 4925
SAE J1704.9.55597 eller MS.90039TUTELA TOP 4/S
Contractual
Technical Reference
N° F001.A93Hydrauliske bremser og
hydraulisk clutch
198
TEKNISKE DATA
