2018 FIAT 500L LIVING Drift- og vedlikeholdshåndbok (in Norwegian)

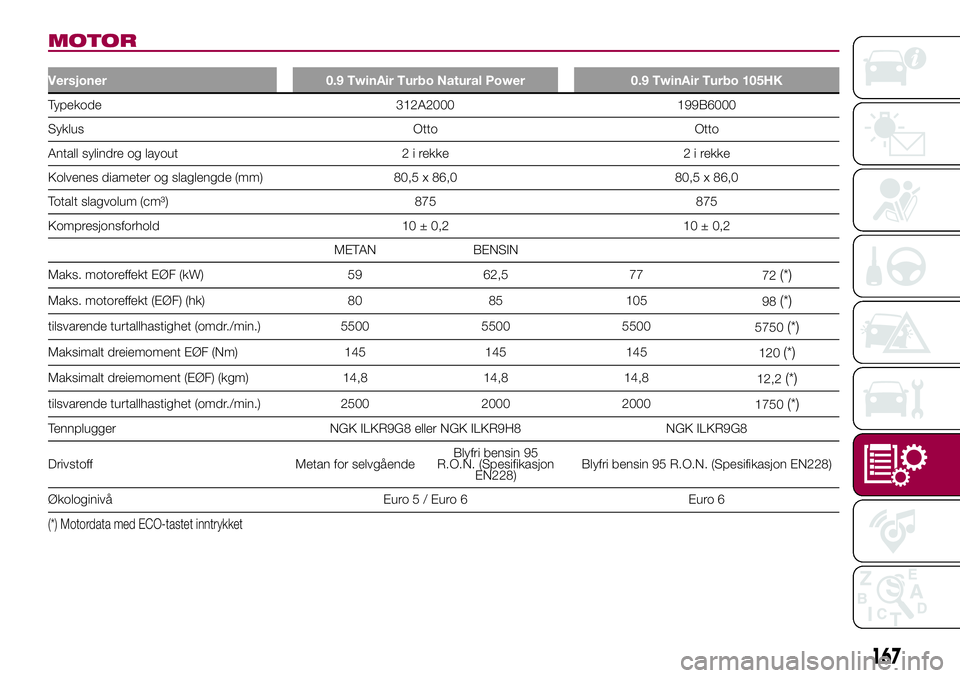

MOTOR
Versjoner 0.9 TwinAir Turbo Natural Power 0.9 TwinAir Turbo 105HK
Typekode 312A2000 199B6000
Syklus Otto Otto
Antall sylindre og layout 2 i rekke 2 i rekke
Kolvenes diameter og slaglengde (mm) 80,5 x 86,0 80,5 x 86,0
Totalt slagvolum (cm³) 875 875
Kompresjonsforhold 10 ± 0,2 10 ± 0,2
METAN BENSIN
Maks. motoreffekt EØF (kW) 59 62,5 77
72
(*)
Maks. motoreffekt (EØF) (hk) 80 85 105
98(*)
tilsvarende turtallhastighet (omdr./min.) 5500 5500 5500
5750(*)
Maksimalt dreiemoment EØF (Nm) 145 145 145
120(*)
Maksimalt dreiemoment (EØF) (kgm) 14,8 14,8 14,8
12,2(*)
tilsvarende turtallhastighet (omdr./min.) 2500 2000 2000
1750(*)
Tennplugger NGK ILKR9G8 eller NGK ILKR9H8 NGK ILKR9G8
Drivstoff Metan for selvgåendeBlyfri bensin 95
R.O.N. (Spesifikasjon
EN228)Blyfri bensin 95 R.O.N. (Spesifikasjon EN228)
Økologinivå Euro5/Euro6 Euro6
(*) Motordata med ECO-tastet inntrykket
167

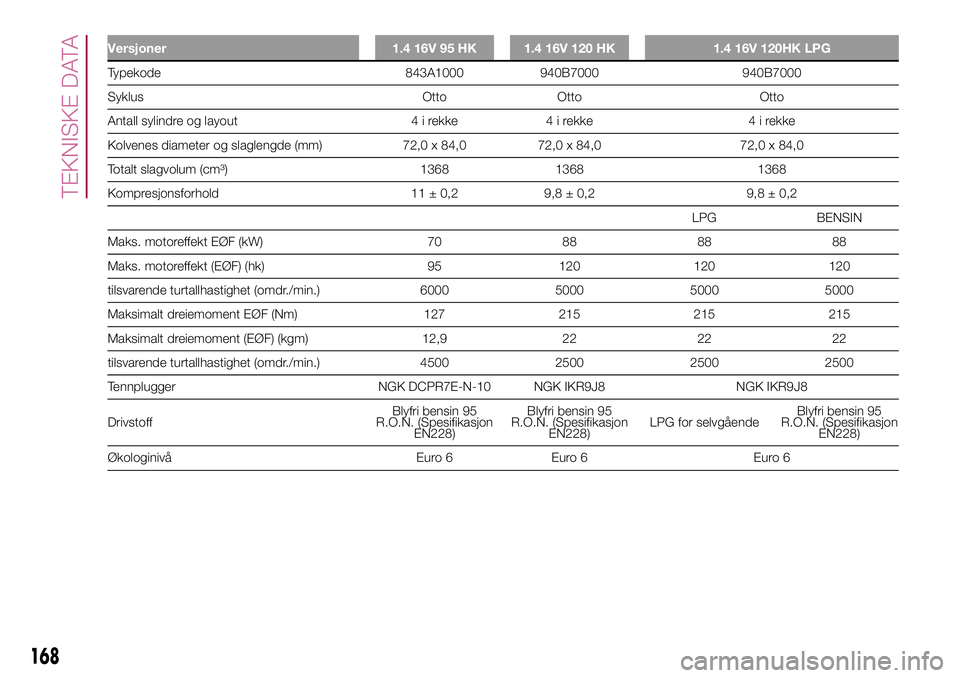

Versjoner 1.4 16V 95 HK 1.4 16V 120 HK 1.4 16V 120HK LPG
Typekode 843A1000 940B7000 940B7000
Syklus Otto Otto Otto
Antall sylindre og layout 4 i rekke 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 72,0 x 84,0 72,0 x 84,0 72,0 x 84,0
Totalt slagvolum (cm³) 1368 1368 1368
Kompresjonsforhold 11 ± 0,2 9,8 ± 0,2 9,8 ± 0,2
LPG BENSIN
Maks. motoreffekt EØF (kW) 70 88 88 88
Maks. motoreffekt (EØF) (hk) 95 120 120 120
tilsvarende turtallhastighet (omdr./min.) 6000 5000 5000 5000
Maksimalt dreiemoment EØF (Nm) 127 215 215 215
Maksimalt dreiemoment (EØF) (kgm) 12,9 22 22 22
tilsvarende turtallhastighet (omdr./min.) 4500 2500 2500 2500
Tennplugger NGK DCPR7E-N-10 NGK IKR9J8 NGK IKR9J8
DrivstoffBlyfri bensin 95
R.O.N. (Spesifikasjon
EN228)Blyfri bensin 95
R.O.N. (Spesifikasjon
EN228)LPG for selvgåendeBlyfri bensin 95
R.O.N. (Spesifikasjon
EN228)
Økologinivå Euro 6 Euro 6 Euro 6
168
TEKNISKE DATA

Versjoner 1.3 16V 85HK Multijet 1.3 16V 95HK Multijet
Typekode 199B4000 330A1000
Syklus Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 69,6 x 82,0 69,6 x 82,0
Totalt slagvolum (cm³) 1248 1248
Kompresjonsforhold 16,8 ± 0,4 16,8 ± 0,4
Maks. motoreffekt EØF (kW) 62 70
Maks. motoreffekt (EØF) (hk) 85 95
tilsvarende turtallhastighet (omdr./min.) 3500 3750
Maksimalt dreiemoment EØF (Nm) 200 215
Maksimalt dreiemoment (EØF) (kgm) 20,4 21,9
tilsvarende turtallhastighet (omdr./min.) 1500 1500
Drivstoff Kjøretøysdiesel (spesifikasjon EN590) Kjøretøysdiesel (spesifikasjon EN590)
Økologinivå Euro 5 Euro 6
169

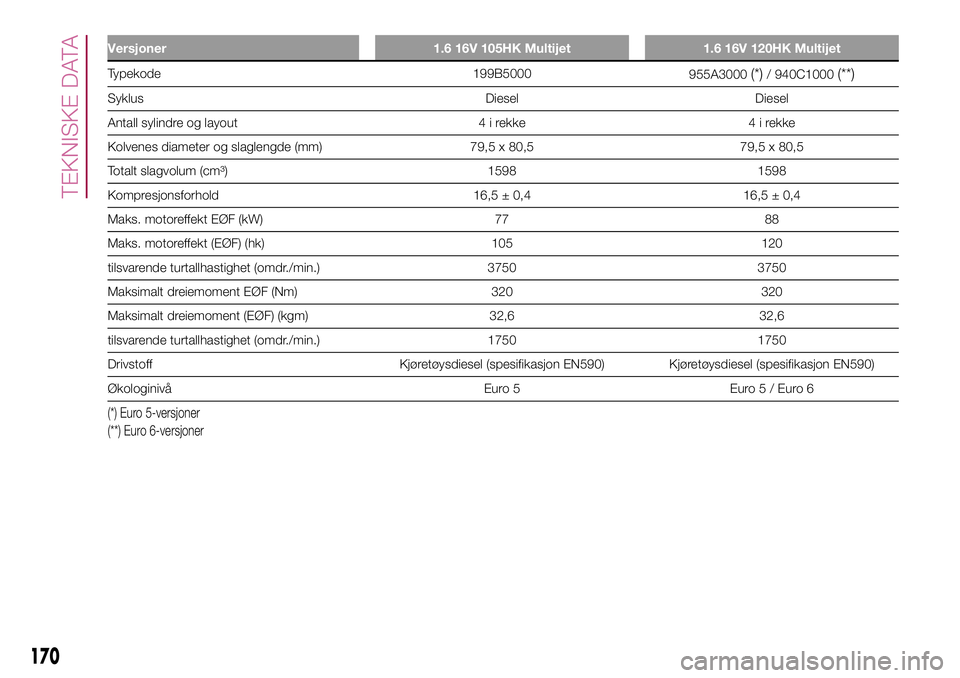

Versjoner 1.6 16V 105HK Multijet 1.6 16V 120HK Multijet
Typekode 199B5000
955A3000(*)/ 940C1000(**)
Syklus Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 79,5 x 80,5 79,5 x 80,5
Totalt slagvolum (cm³) 1598 1598
Kompresjonsforhold 16,5 ± 0,4 16,5 ± 0,4
Maks. motoreffekt EØF (kW) 77 88
Maks. motoreffekt (EØF) (hk) 105 120
tilsvarende turtallhastighet (omdr./min.) 3750 3750
Maksimalt dreiemoment EØF (Nm) 320 320
Maksimalt dreiemoment (EØF) (kgm) 32,6 32,6
tilsvarende turtallhastighet (omdr./min.) 1750 1750
Drivstoff Kjøretøysdiesel (spesifikasjon EN590) Kjøretøysdiesel (spesifikasjon EN590)
Økologinivå Euro 5 Euro5/Euro6
(*) Euro 5-versjoner
(**) Euro 6-versjoner
170
TEKNISKE DATA

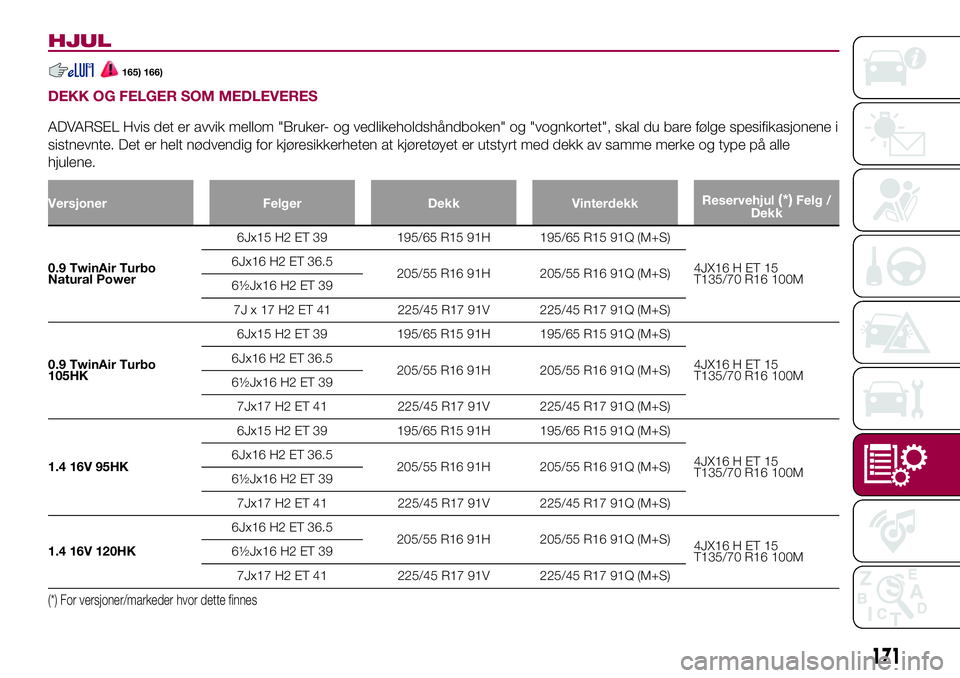

HJUL
165) 166)
DEKK OG FELGER SOM MEDLEVERES
ADVARSEL Hvis det er avvik mellom "Bruker- og vedlikeholdshåndboken" og "vognkortet", skal du bare følge spesifikasjonene i
sistnevnte. Det er helt nødvendig for kjøresikkerheten at kjøretøyet er utstyrt med dekk av samme merke og type på alle
hjulene.
Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120HK6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
171

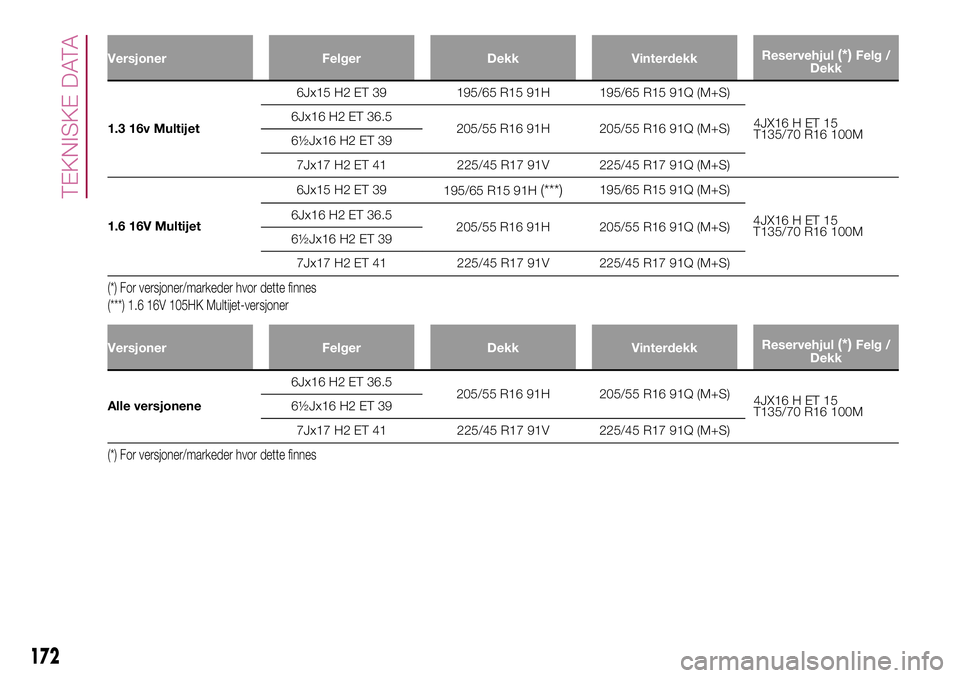

Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx15 H2 ET 39
195/65 R15 91H
(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
(***) 1.6 16V 105HK Multijet-versjoner
Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
Alle versjonene6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
172
TEKNISKE DATA

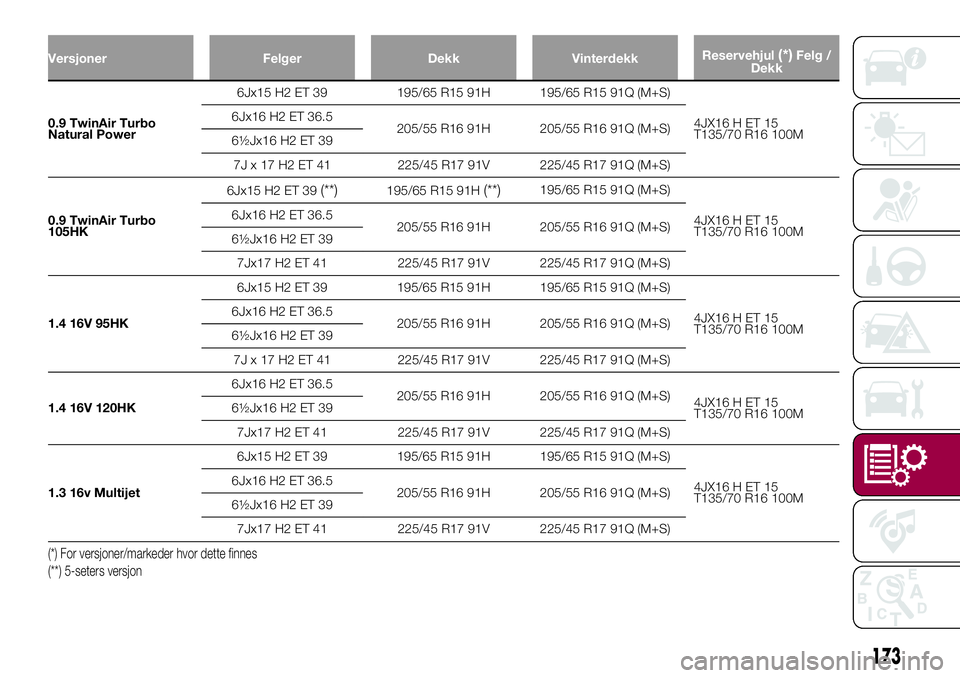

Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
0.9 TwinAir Turbo
Natural Power6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
0.9 TwinAir Turbo
105HK6Jx15 H2 ET 39
(**)195/65 R15 91H(**)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 95HK6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.4 16V 120HK6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16v Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
(**) 5-seters versjon
173

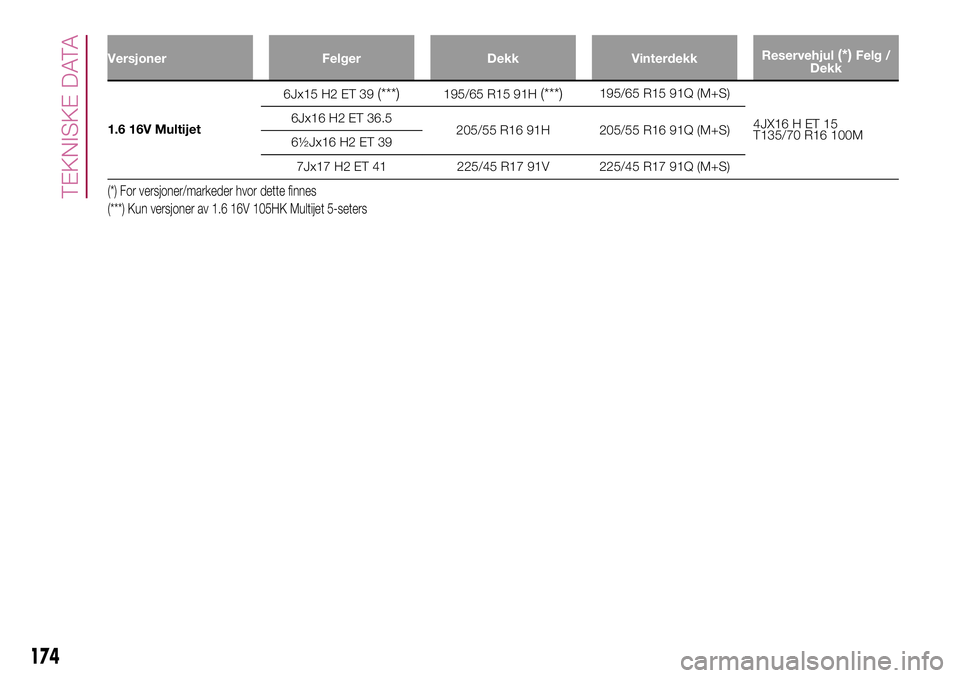

Versjoner Felger Dekk VinterdekkReservehjul(*)Felg /
Dekk
1.6 16V Multijet6Jx15 H2 ET 39
(***)195/65 R15 91H(***)195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) For versjoner/markeder hvor dette finnes
(***) Kun versjoner av 1.6 16V 105HK Multijet 5-seters
174
