2018 FIAT 500L LIVING Drift- og vedlikeholdshåndbok (in Norwegian)

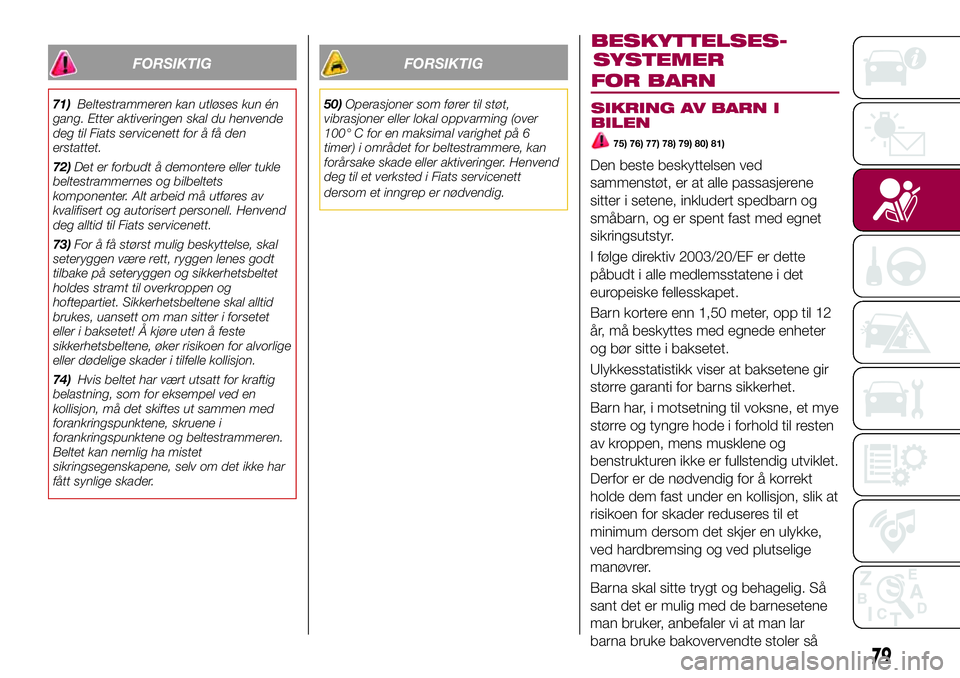

FORSIKTIG
71)Beltestrammeren kan utløses kun én
gang. Etter aktiveringen skal du henvende
deg til Fiats servicenett for å få den
erstattet.
72)Det er forbudt å demontere eller tukle
beltestrammernes og bilbeltets
komponenter. Alt arbeid må utføres av
kvalifisert og autorisert personell. Henvend
deg alltid til Fiats servicenett.
73)For å få størst mulig beskyttelse, skal
seteryggen være rett, ryggen lenes godt
tilbake på seteryggen og sikkerhetsbeltet
holdes stramt til overkroppen og
hoftepartiet. Sikkerhetsbeltene skal alltid
brukes, uansett om man sitter i forsetet
eller i baksetet! Å kjøre uten å feste
sikkerhetsbeltene, øker risikoen for alvorlige
eller dødelige skader i tilfelle kollisjon.
74)Hvis beltet har vært utsatt for kraftig
belastning, som for eksempel ved en
kollisjon, må det skiftes ut sammen med
forankringspunktene, skruene i
forankringspunktene og beltestrammeren.
Beltet kan nemlig ha mistet
sikringsegenskapene, selv om det ikke har
fått synlige skader.
FORSIKTIG
50)Operasjoner som fører til støt,
vibrasjoner eller lokal oppvarming (over
100° C for en maksimal varighet på 6
timer) i området for beltestrammere, kan
forårsake skade eller aktiveringer. Henvend
deg til et verksted i Fiats servicenett
dersom et inngrep er nødvendig.
BESKYTTELSES-
FOR BARN
SIKRING AV BARN I
BILEN
75) 76) 77) 78) 79) 80) 81)
79
SYSTEMER
Den beste beskyttelsen ved
sammenstøt, er at alle passasjerene
sitter i setene, inkludert spedbarn og
småbarn, og er spent fast med egnet
sikringsutstyr.
I følge direktiv 2003/20/EF er dette
påbudt i alle medlemsstatene i det
europeiske fellesskapet.
Barn kortere enn 1,50 meter, opp til 12
år, må beskyttes med egnede enheter
og bør sitte i baksetet.
Ulykkesstatistikk viser at baksetene gir
større garanti for barns sikkerhet.
Barn har, i motsetning til voksne, et mye
større og tyngre hode i forhold til resten
av kroppen, mens musklene og
benstrukturen ikke er fullstendig utviklet.
Derfor er de nødvendig for å korrekt
holde dem fast under en kollisjon, slik at
risikoen for skader reduseres til et
minimum dersom det skjer en ulykke,
ved hardbremsing og ved plutselige
manøvrer.
Barna skal sitte trygt og behagelig. Så
sant det er mulig med de barnesetene
man bruker, anbefaler vi at man lar
barna bruke bakovervendte stoler så

I Lineaccessori MOPAR®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for Fiat-biler.
500L PRO-versjoner
ADVARSEL I henhold til Vegloven er det
ikke tillatt å transportere barn i disse
versjonene, uavhengig av
sikringsutstyret: barneseter, universelle
ISOFIX barneseter og sikkerhetsseler.
Denne begrensningen gjelder også
for forsetene.
INSTALLASJON AV
BILBARNESTOL (MED
BILBELTER)Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 74 som støtter hodet
og ikke belaster nakken ved kraftige
hastighetsreduksjoner.
Barnesetet som holdes fast av bilens
sikkerhetsbelter som vist på figuren,
skal holde fast barnet ved hjelp av de
integrerte beltene.
Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt bilbarnestol fig. 75.
74F0Y0703C
80
SIKKERHET

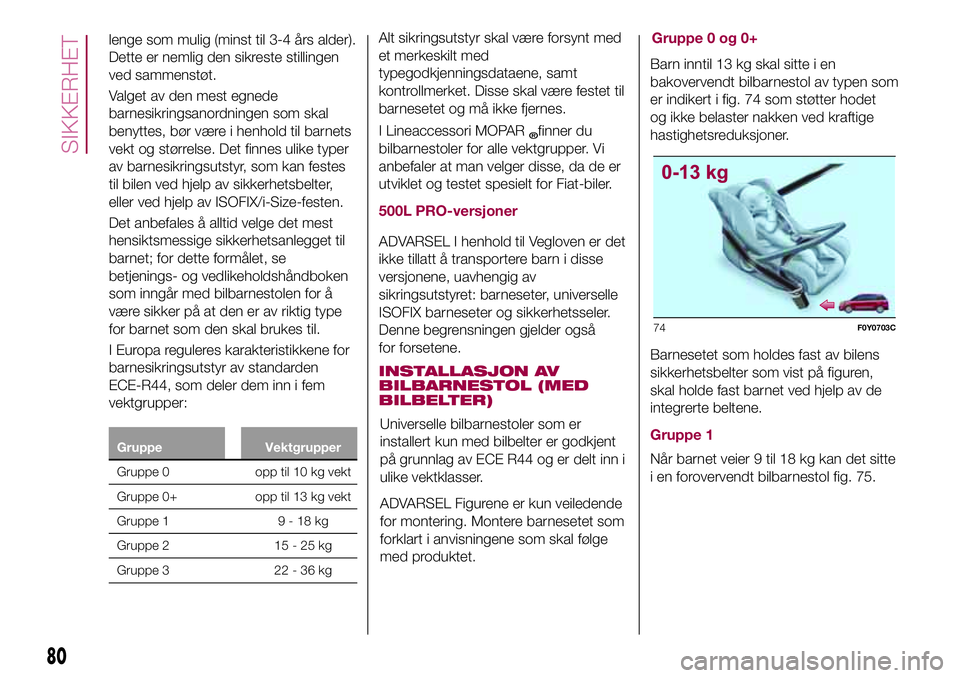

lenge som mulig (minst til 3-4 års alder).
Dette er nemlig den sikreste stillingen
ved sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes
til bilen ved hjelp av sikkerhetsbelter,
eller ved hjelp av ISOFIX/i-Size-festen.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet; for dette formålet, se
betjenings- og vedlikeholdshåndboken
som inngår med bilbarnestolen for å
være sikker på at den er av riktig type
for barnet som den skal brukes til.
I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
Universelle bilbarnestoler som er
installert kun med bilbelter er godkjent
på grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
Gruppe 0 og 0+

Gruppe 3
I fig. 77 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
75F0Y0704C
76F0Y0705C
77F0Y0706C
81

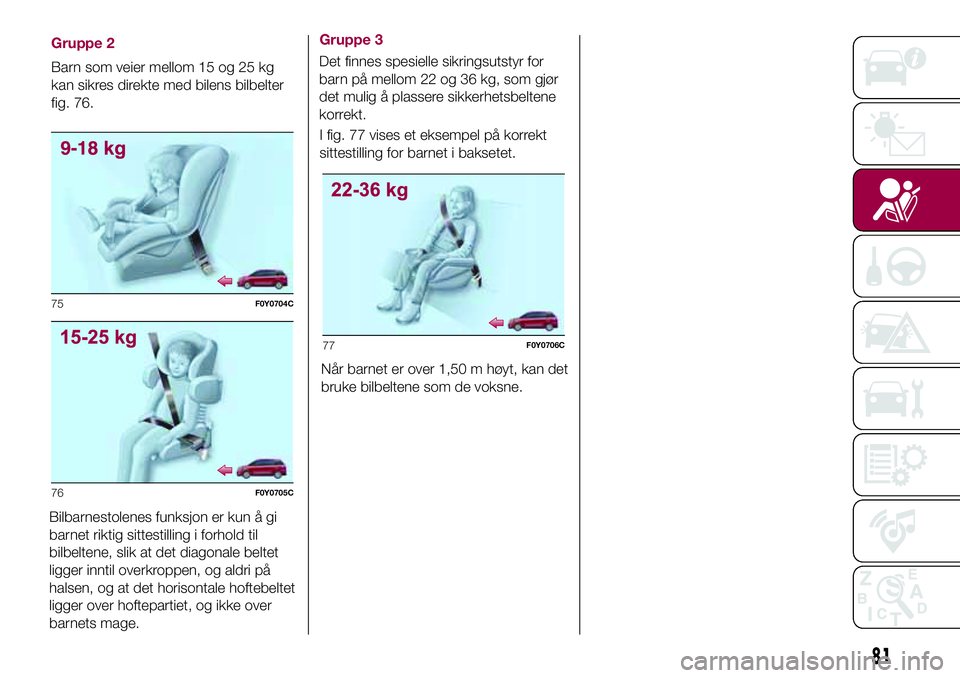

Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres direkte med bilens bilbelter
fig. 76.
Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne. Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.

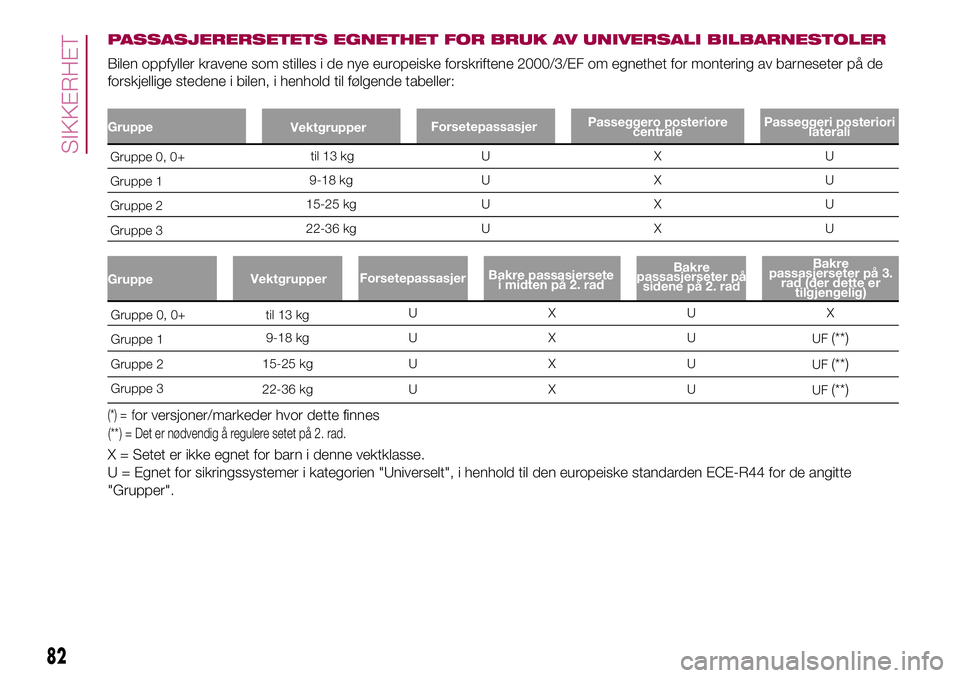

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av barneseter på de
forskjellige stedene i bilen, i henhold til følgende tabeller:
GruppePasseggero posteriore
centralePasseggeri posteriori
laterali
til 13 kg U X U
9-18 kg U X U
15-25 kg U X U
22-36 kg U X U
Gruppe
UXUX
9-18 kg U X U
UF
(**)
15-25 kg U X U
UF(**)
22-36 kg U X U
UF(**)
(*) =
f
82
SIKKERHET
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden ECE-R44 for de angitte
"Grupper".
Gruppe 0, 0+
Gruppe 1
Gruppe 2
Gruppe 3
Gruppe 0, 0+
Gruppe 1
Gruppe 2
Gruppe 3
Vektgrupper
Vektgrupper
til 13 kg
or versjoner/markeder hvor dette
finnes
Forsetepassasjer
ForsetepassasjerBakre passasjersete
i midten på 2. radBakre
passasjerseter på
sidene på 2. radBakre
passasjerseter på 3.
rad (der dette er
tilgjengelig)
(** ) = Det er nødvendig å regulere setet på 2. rad.

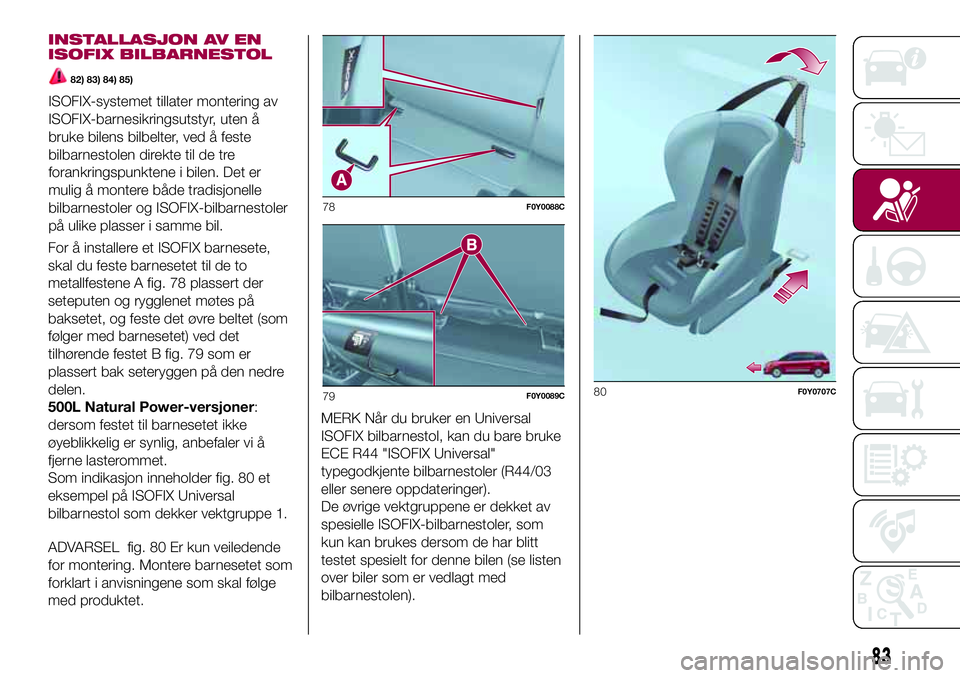

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
82) 83) 84) 85)
For å installere et ISOFIX barnesete,
skal du feste barnesetet til de to
metallfestene A fig. 78 plassert der
seteputen og rygglenet møtes på
baksetet, og feste det øvre beltet (som
følger med barnesetet) ved det
tilhørende festet B fig. 79 som er
plassert bak seteryggen på den nedre
delen.
500L Natural Power-versjoner:
dersom festet til barnesetet ikke
øyeblikkelig er synlig, anbefaler vi å
fjerne lasterommet.
Som indikasjon inneholder fig. 80 et
eksempel på ISOFIX Universal
bilbarnestol som dekker vektgruppe 1.
ADVARSEL fig. 80 Er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
78F0Y0088C
79F0Y0089C80F0Y0707C
83
ISOFIX-systemet tillater montering av
ISOFIX-barnesikringsutstyr, uten å
bruke bilens bilbelter, ved å feste
bilbarnestolen direkte til de tre
forankringspunktene i bilen. Det er
mulig å montere både tradisjonelle
bilbarnestoler og ISOFIX-bilbarnestoler
på ulike plasser i samme bil.
MERK Når du bruker en Universal
ISOFIX bilbarnestol, kan du bare bruke
ECE R44 "ISOFIX Universal"
typegodkjente bilbarnestoler (R44/03
eller senere oppdateringer).
De øvrige vektgruppene er dekket av
spesielle ISOFIX-bilbarnestoler, som
kun kan brukes dersom de har blitt
testet spesielt for denne bilen (se listen
over biler som er vedlagt med
bilbarnestolen).

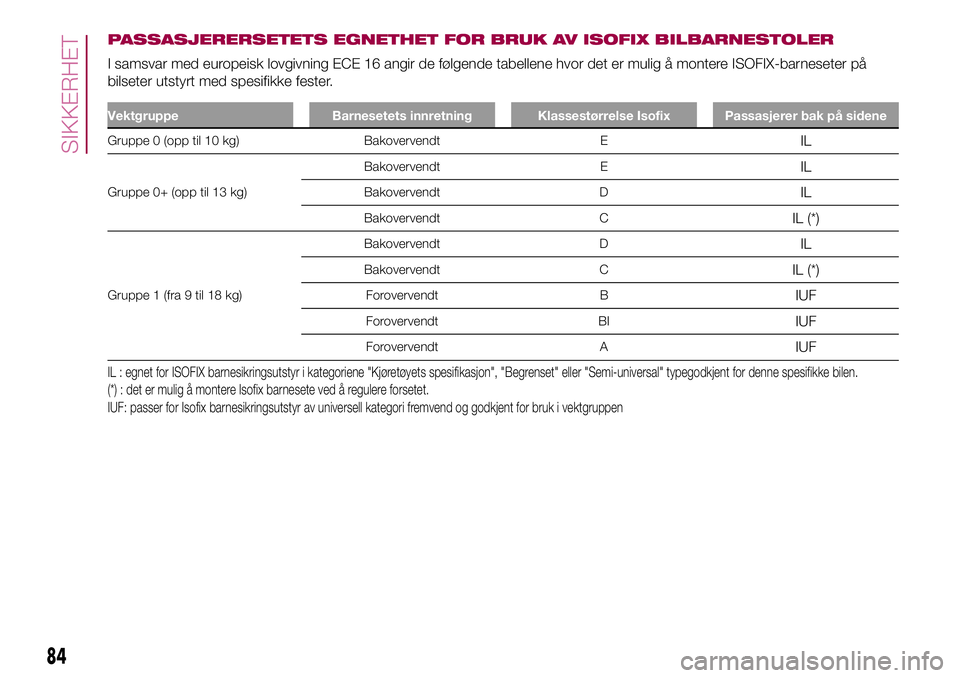

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
I samsvar med europeisk lovgivning ECE 16 angir de følgende tabellene hvor det er mulig å montere ISOFIX-barneseter på
bilseter utstyrt med spesifikke fester.
Vektgruppe Barnesetets innretning Klassestørrelse Isofix Passasjerer bak på sidene
Gruppe 0 (opp til 10 kg) Bakovervendt EIL
Gruppe 0+ (opp til 13 kg)Bakovervendt E
IL
Bakovervendt DIL
Bakovervendt CIL (*)
Gruppe 1 (fra 9 til 18 kg)Bakovervendt D
IL
Bakovervendt CIL (*)
Forovervendt BIUF
Forovervendt BIIUF
Forovervendt AIUF
IL : egnet for ISOFIX barnesikringsutstyr i kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-universal" typegodkjent for dennespesifikke bilen.
(*) : det er mulig å montere Isofix barnesete ved å regulere forsetet.
IUF: passer for Isofix barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
84
SIKKERHET

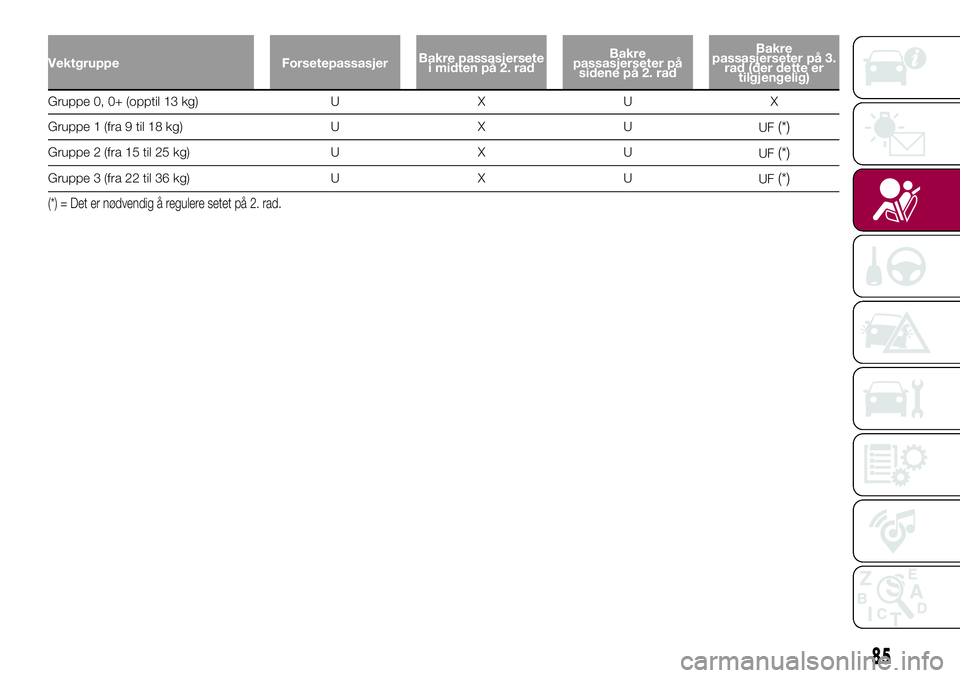

Vektgruppe ForsetepassasjerBakre passasjersete
i midten på 2. radBakre
passasjerseter på
sidene på 2. radBakre
passasjerseter på 3.
rad (der dette er
tilgjengelig)
Gruppe 0, 0+ (opptil 13 kg) U X U X
Gruppe 1 (fra 9 til 18 kg) U X U
UF
(*)
Gruppe 2 (fra 15 til 25 kg) U X U
UF(*)
Gruppe 3 (fra 22 til 36 kg) U X U
UF(*)
(*) = Det er nødvendig å regulere setet på 2. rad.
85

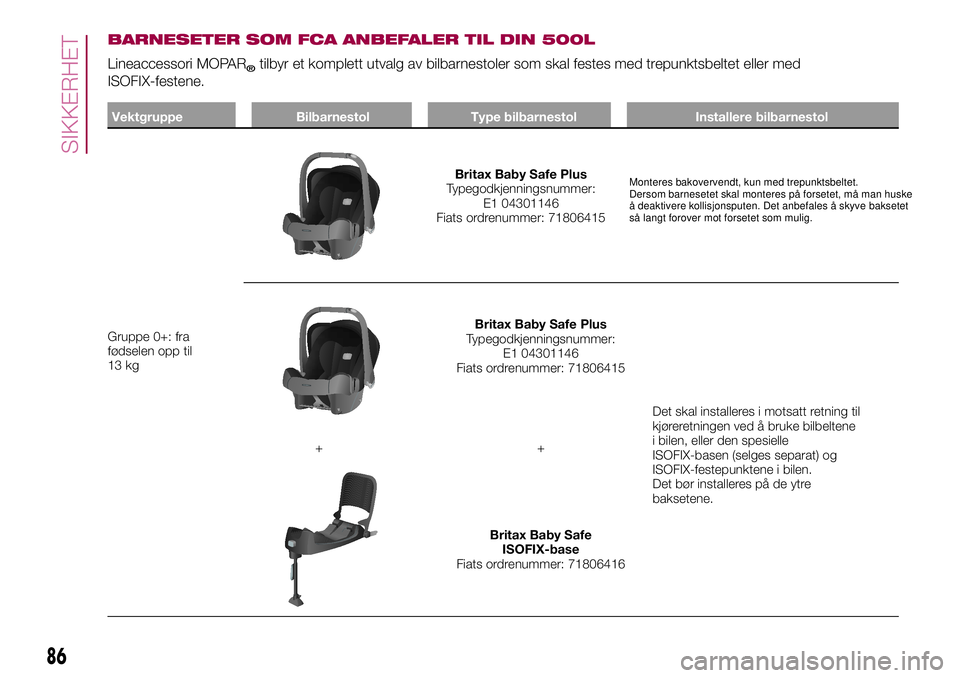

BARNESETER SOM FCA ANBEFALER TIL DIN 500L
Lineaccessori MOPAR
®tilbyr et komplett utvalg av bilbarnestoler som skal festes med trepunktsbeltet eller med
ISOFIX-festene.
86
SIKKERHET
Gruppe 0+: fra
fødselen opp til
13 kgBritax Baby Safe Plus
Typegodkjenningsnummer:
E1 04301146
Fiats ordrenummer: 71806415
Det skal installeres i motsatt retning til
kjøreretningen ved å bruke bilbeltene
i bilen, eller den spesielle
ISOFIX-basen (selges separat) og
ISOFIX-festepunktene i bilen.
Det bør installeres på de ytre
baksetene. ++
Britax Baby Safe
ISOFIX-base
Fiats ordrenummer: 71806416
Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Britax Baby Safe Plus
Typegodkjenningsnummer:
E1 04301146
Fiats ordrenummer: 71806415Monteres bakovervendt, kun med trepunktsbeltet.
Dersom barnesetet skal monteres på forsetet, må man huske
å deaktivere kollisjonsputen. Det anbefales å skyve baksetet
så langt forover mot forsetet som mulig.
