2018 FIAT 500 Drift- og vedlikeholdshåndbok (in Norwegian)

7

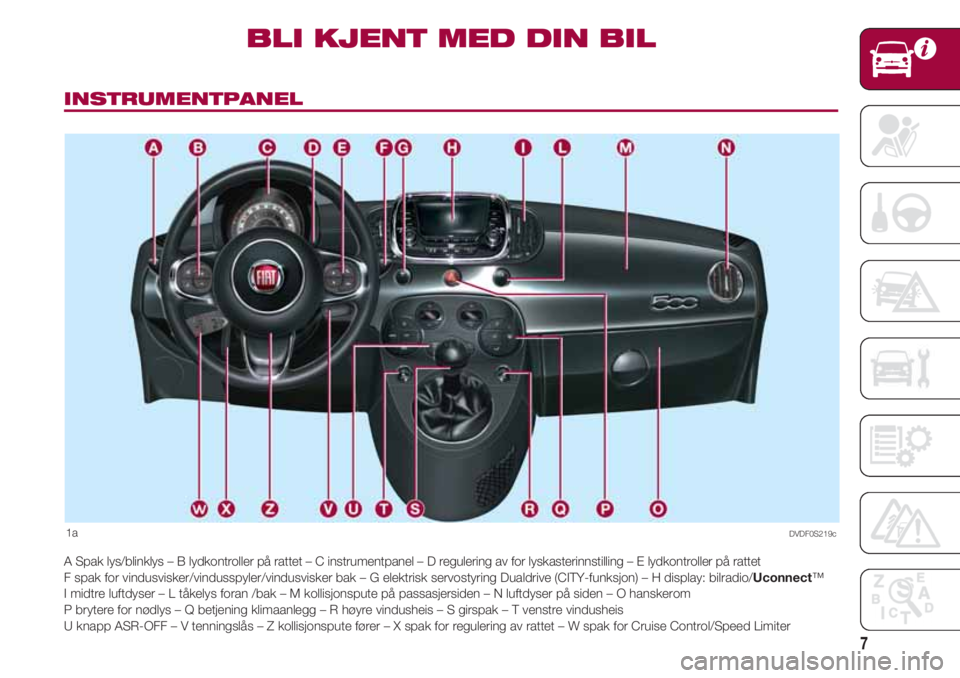

INSTRUMENTPANEL
BLI KJENT MED DIN BIL
1a
A Spak lys/blinklys – B lydkontroller på rattet – C instrumentpanel – D regulering av for lyskasterinnstilling – E lydkontroller på rattet
F spak for vindusvisker/vindusspyler/vindusvisker bak – G elektrisk servostyring Dualdrive (CITY-funksjon) – H display: bilradio/Uconnect™
I midtre luftdyser – L tåkelys foran /bak – M kollisjonspute på passasjersiden – N luftdyser på siden – O hanskerom
P brytere for nødlys – Q betjening klimaanlegg – R høyre vindusheis – S girspak – T venstre vindusheis
U knapp ASR-OFF – V tenningslås – Z kollisjonspute fører – X spak for regulering av rattet – W spak for Cruise Control/Speed Limiter
DVDF0S219c

BLI KJENT MED DIN BIL
8
INSTRUMENTBORD CON SPORT RATT
1b
A Spak lys/blinklys – B lydkontroller på rattet – C instrumentpanel – D regulering av for lyskasterinnstilling – E lydkontroller på rattet
F spak for vindusvisker/vindusspyler/vindusvisker bak – G elektrisk servostyring Dualdrive (CITY-funksjon) – H display: bilradio/Uconnect™
I midtre luftdyser – L tåkelys foran /bak – M kollisjonspute på passasjersiden – N luftdyser på siden – O hanskerom
P brytere for nødlys – Q betjening klimaanlegg – R høyre vindusheis – S girspak – T venstre vindusheis
U knapp ASR-OFF – V tenningslås – Z kollisjonspute fører – X spak for regulering av rattet – W spak for Cruise Control/Speed Limiter
DVDF0S220c

9

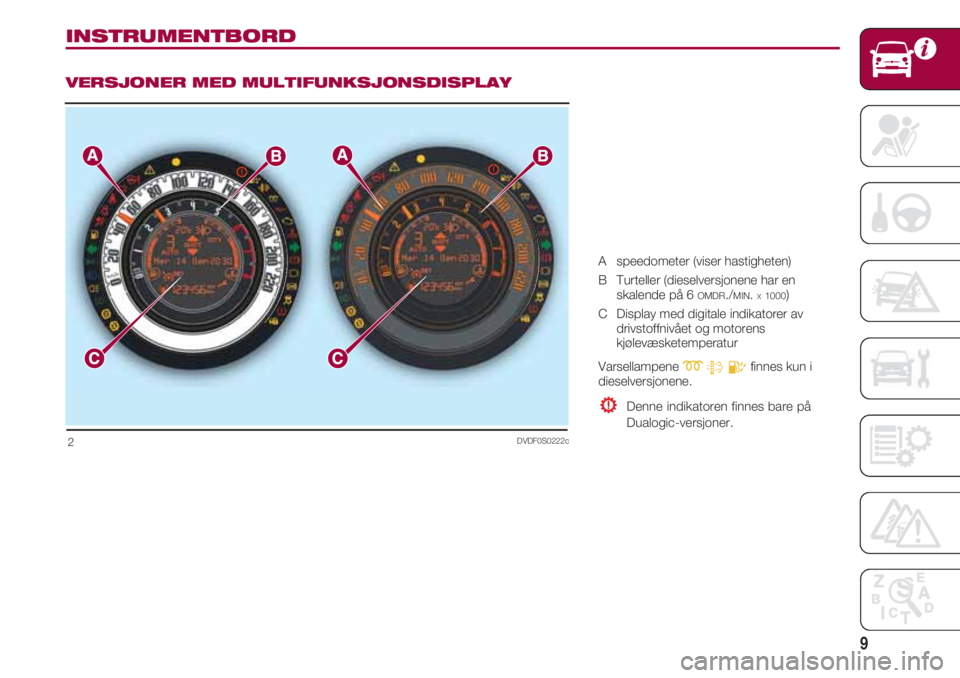

INSTRUMENTBORD
VERSJONER MED MULTIFUNKSJONSDISPLAY
DVDF0S0222c2
A speedometer (viser hastigheten)
B Turteller (dieselversjonene har en
skalende på 6
OMDR./MIN.X1000)
C Display med digitale indikatorer av
drivstoffnivået og motorens
kjølevæsketemperatur
Varsellampene
mtEfinnes kun i
dieselversjonene.
Denne indikatoren finnes bare på
Dualogic-versjoner.

BLI KJENT MED DIN BIL
10
DVDF0S171c3
VERSJONER MED FARGESKJERM
A Digital speedometer
(viser hastigheten)
B Digital indikator “Eco Index”
C Digital drivstoffnivåindikator
D Digital temperaturindikator for
motorens kjølevæske
E Turteller
mtEVarsellampe finnes bare i
dieselversjoner
Denne indikatoren finnes bare på
Dualogic-versjoner.

11

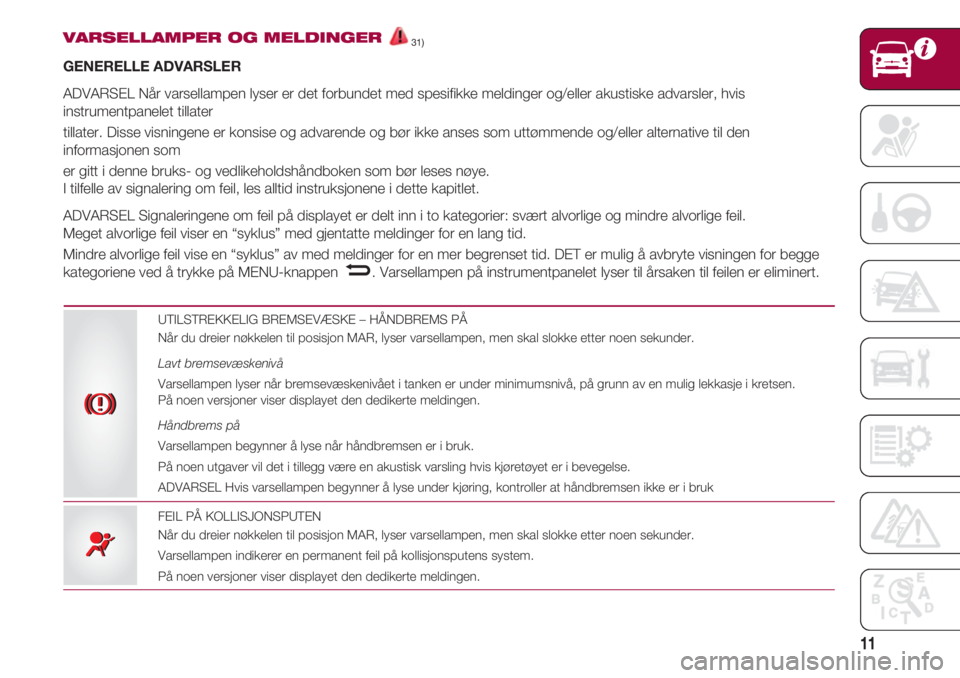

VARSELLAMPER OG MELDINGER31)
GENERELLE ADVARSLER
ADVARSEL Når varsellampen lyser er det forbundet med spesifikke meldinger og/eller akustiske advarsler, hvis
instrumentpanelet tillater
tillater. Disse visningene er konsise og advarende og bør ikke anses som uttømmende og/eller alternative til den
informasjonen som
er gitt i denne bruks- og vedlikeholdshåndboken som bør leses nøye.
I tilfelle av signalering om feil, les alltid instruksjonene i dette kapitlet.
ADVARSEL Signaleringene om feil på displayet er delt inn i to kategorier: svært alvorlige og mindre alvorlige feil.
Meget alvorlige feil viser en “syklus” med gjentatte meldinger for en lang tid.
Mindre alvorlige feil vise en “syklus” av med meldinger for en mer begrenset tid. DET er mulig å avbryte visningen for begge
kategoriene ved å trykke på MENU-knappen . Varsellampen på instrumentpanelet lyser til årsaken til feilen er eliminert.
–
UTILSTREKKELIG BREMSEVÆSKE – HÅNDBREMS PÅ
Når du dreier nøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Lavt bremsevæskenivå
Varsellampen lyser når bremsevæskenivået i tanken er under minimumsnivå, på grunn av en mulig lekkasje i kretsen.
På noen versjoner viser displayet den dedikerte meldingen.
Håndbrems på
Varsellampen begynner å lyse når håndbremsen er i bruk.
På noen utgaver vil det i tillegg være en akustisk varsling hvis kjøretøyet er i bevegelse.
ADVARSEL Hvis varsellampen begynner å lyse under kjøring, kontroller at håndbremsen ikke er i bruk
FEIL PÅ KOLLISJONSPUTEN
Når du dreier nøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Varsellampen indikerer en permanent feil på kollisjonsputens system.
På noen versjoner viser displayet den dedikerte meldingen.
xx
¬¬

BLI KJENT MED DIN BIL
12
KJØLEVÆSKETEMPERATUREN ER ALTFOR HØY
Når du dreier nøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Indikatoren eller symbolet på displayet lyser når motoren er overopphetet, på noen versjoner, sammen med en dedikert
melding som blir vist på skjermen.
❒ Under normale kjøreforhold: stopp bilen, slå av motoren og sjekk at væskenivået i beholderen ikke er under MIN.
Ellers venter du til motoren er avkjølt, og deretter åpner du sakte og forsiktig lokket, fyller på med kjølevæske, og
forsikrer deg om at nivået er mellom MIN og MAX i beholderen. Kontroller også visuelt etter eventuelle væskelekkasjer.
Hvis varsellampen lyser igjen, skal du henvende deg til Fiats servicenett.
❒ Ved krevende bruk av bilen(f.eks. ved sleping av tilhenger i oppoverbakker eller når bilen er fullastet): senk farten og,
hvis varsellampen fortsetter å lyse, stopp bilen. Vent i 2 eller 3 minutter med motoren i gang og litt akselerert for å
fremme en mer aktiv sirkulasjon av kjølevæsken, og deretter stopper motoren. Kontroller at væskenivået er riktig, som
beskrevet ovenfor.
VIKTIG Ved meget utfordrende kjøringer er det tilrådelig å holde motoren i gang og litt akselerert i noen minutter før du slår
den av.
I enkelte versjoner viser displayet en melding om dette.uu
{{
FEIL I “DUALDRIVE” ELEKTRISK SERVOSTYRING
Når du dreier nøkkelen til MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Hvis varsellampen tennes (på noen versjoner sammen med en spesiell melding på displayet), kan det skje at styringen ikke
påvirkes og styremotstand kan øke betydelig samtidig som evnen til å styre bilen forblir uforandret.
I dette tilfellet, henvend deg til Fiats servicenett.
Hvis varsellampen lyser når du reiser (på enkelte modeller sammen med visning av en dedikert melding) kan det føre til tap
av servostyringen i systemet. Samtidig som evnen til å styre beholdes, kan kraften å applisere på rattet øke: henvend deg
så snart som mulig til Fiats servicenett.
VIKTIG I noen tilfeller kan faktorer som er uavhengige av den elektriske servostyringen føre til at varsellampen på
instrumentpanelet tennes. I dette tilfellet, må du stoppe bilen umiddelbart (hvis den er i bevegelse), slå av motoren i
ca. 20 sekunder, og deretter starte motoren. Hvis varsellampen fortsetter å lyse henvend deg til Fiats servicenett.
ADVARSEL Etter frakopling av et batteri, må man initialisere koblingen. Dette blir indikert av varsellys som tennes.
For å utføre denne prosedyren, er det tilstrekkelig å vri rattet fra en side til en annen, eller bare å kjøre rakt fremover i
omtrent 100 m.

13
UTILSTREKKELIG MOTOROLJETRYKK/DEGRADERT MOTOROLJE
Når du stiller startnøkkelen på MAR, tennes varsellampen (for versjoner/markeder hvor dette finnes), men skal slokke så
snart motoren starter.
MERK For versjoner/markeder der dette finnes, kan varsellampen vara oransje.
Lavt motoroljetrykk
Varsellampen eller symbolet på displayet lyser stadig, sammen med meldingen som er vist på skjermen (for
versjoner/markeder hvor dette finnes), i tilfelle systemet detekterer et utilstrekkelig trykk i motoroljen.
Utbrukt motorolje
Lyset kommer på og, for versjoner/markeder der dette finnes, vises en melding på displayet.
Alt etter modell, kan varsellampen blinke på følgende måter:
❑ i sykluser på 3 minutter med påfølgende intervaller der varsellampen er slukket i 5 sekunder helt til oljen blir skiftet.
Etter første varsling vil varsellampen fortsette å blinke slik som forklart ovenfor helt til oljen blir skiftet. Displayet viser, i tillegg
til varsellampen, en dedikert melding
(for versjoner/markeder der dette finnes). Når denne varsellampen lyser, skal dette ikke vurderes som en feil på bilen,
derimot blir føreren varslet om at normal bruk av bilen har ført til at oljen må skiftes ut.
Oljens forvitringsprosess blir fremskyndet av:
❑ Overveiende bykjøring, noe som øker hyppigheten for regenerering av DPF-enheten.
❑ Bruk av bilen på korte strekninger, noe som forhindrer motoren i å nå normal kjøretemperatur.
❑ Gjentatte avbrytelser av regenereringsprosessen som blir varslet ved at DPF-lampen lyser.
vv
vv
DØRER/PANSER/ÅPEN BAKLUKE (versjoner med multifunksjonsdisplay)
På noen versjoner tennes varsellampen sammen med en dedikert melding når en eller flere dører, bagasjeromsdøren eller
motorpanseret (for versjoner/markeder hvor dette finnes) ikke er skikkelig lukket.
Med åpne dører og bilen i bevegelse, lyder også en tone.
ww
BATTERIET ER IKKE TILSTREKKELIG LADET
Når du setter startnøkkelen i MAR, tennes varsellampen, men den skal slukkes så snart motoren starter (med motoren på
tomgang kan det oppstå en kort forsinking i slukkingen).
Hvis lyset eller symbolet på displayet forblir tent (på noen versjoner sammen med den dedikerte melding på skjermen),
kontakt umiddelbart Fiats servicenett.

BLI KJENT MED DIN BIL
14

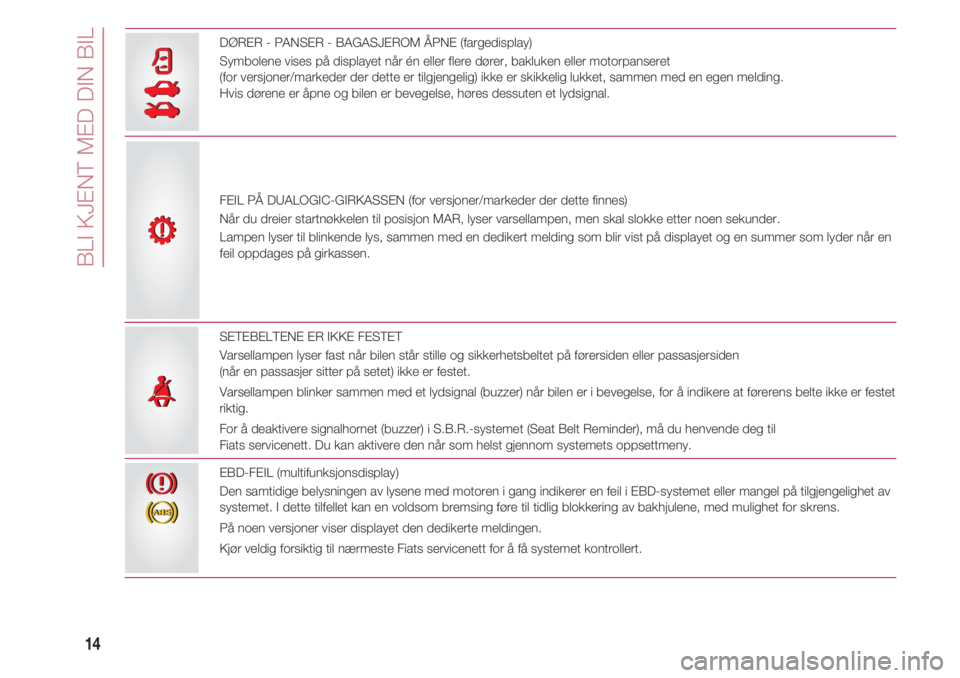

DØRER - PANSER - BAGASJEROM ÅPNE (fargedisplay)
Symbolene vises på displayet når én eller flere dører, bakluken eller motorpanseret
(for versjoner/markeder der dette er tilgjengelig) ikke er skikkelig lukket, sammen med en egen melding.
Hvis dørene er åpne og bilen er bevegelse, høres dessuten et lydsignal.
FEIL PÅ DUALOGIC-GIRKASSEN (for versjoner/markeder der dette finnes)
Når du dreier startnøkkelen til posisjon MAR, lyser varsellampen, men skal slokke etter noen sekunder.
Lampen lyser til blinkende lys, sammen med en dedikert melding som blir vist på displayet og en summer som lyder når en
feil oppdages på girkassen.
SETEBELTENE ER IKKE FESTET
Varsellampen lyser fast når bilen står stille og sikkerhetsbeltet på førersiden eller passasjersiden
(når en passasjer sitter på setet) ikke er festet.
Varsellampen blinker sammen med et lydsignal (buzzer) når bilen er i bevegelse, for å indikere at førerens belte ikke er festet
riktig.
For å deaktivere signalhornet (buzzer) i S.B.R.-systemet (Seat Belt Reminder), må du henvende deg til
Fiats servicenett. Du kan aktivere den når som helst gjennom systemets oppsettmeny.
<<
EBD-FEIL (multifunksjonsdisplay)
Den samtidige belysningen av lysene med motoren i gang indikerer en feil i EBD-systemet eller mangel på tilgjengelighet av
systemet. I dette tilfellet kan en voldsom bremsing føre til tidlig blokkering av bakhjulene, med mulighet for skrens.
På noen versjoner viser displayet den dedikerte meldingen.
Kjør veldig forsiktig til nærmeste Fiats servicenett for å få systemet kontrollert.
