2018 FIAT 500 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

143
Εκδόσεις LPG

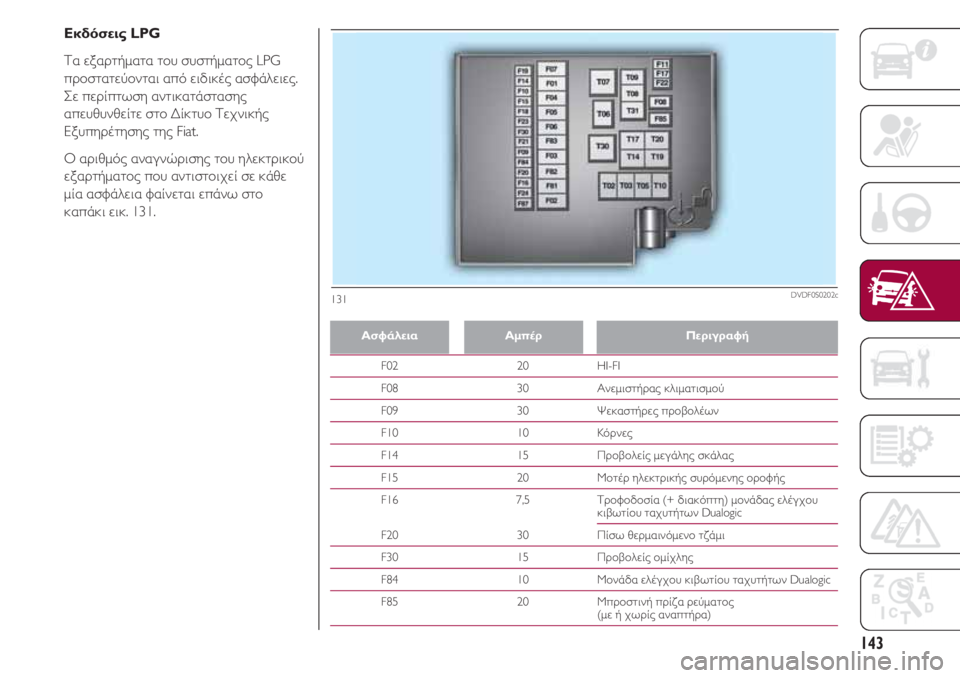

Τα εξαρτήματα του συστήματος LPG
προστατεύονται από ειδικές ασφάλειες.
Σε περίπτωση αντικατάστασης
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
Ο αριθμός αναγνώρισης του ηλεκτρικού
εξαρτήματος που αντιστοιχεί σε κάθε
μία ασφάλεια φαίνεται επάνω στο
καπάκι εικ. 131.
ΑσφάλειαΑμπέρΠεριγραφή
F02 20 HI-FI
F08 30 Ανεμιστήρας κλιματισμού
F09 30 Ψεκαστήρες προβολέων
F10 10 Κόρνες
F14 15 Προβολείς μεγάλης σκάλας
F15 20 Μοτέρ ηλεκτρικής συρόμενης οροφής
F16 7,5 Τροφοδοσία (+ διακόπτη) μονάδας ελέγχου
κιβωτίου ταχυτήτων Dualogic
F20 30 Πίσω θερμαινόμενο τζάμι
F30 15 Προβολείς ομίχλης
F84 10 Μονάδα ελέγχου κιβωτίου ταχυτήτων Dualogic
F85 20 Μπροστινή πρίζα ρεύματος
(με ή χωρίς αναπτήρα)
131DVDF0S0202c

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
144
ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ 36)
ΣΗΜΑΝΤΙΚΟ Η διαδικασία φόρτισης της
μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Σας συνιστούμε να
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat για την
πραγματοποίηση αυτής της εργασίας.
ΣΗΜΑΝΤΙΚΟ Πριν προχωρήσετε στην
αποσύνδεση της μπαταρίας και στην
επανασύνδεση της ηλεκτρικής
τροφοδοσίας στην μπαταρία, περιμένετε
τουλάχιστον 1 λεπτό από την
τοποθέτηση του διακόπτη ανάφλεξης στη
θέση STOP και από το κλείσιμο της
πόρτας του οδηγού.
Συστήνεται αργή φόρτιση με χαμηλό
αριθμό αμπέρ για περίπου 24 ώρες. Μία
παρατεταμένη φόρτιση μπορεί να
προκαλέσει ζημιά στην μπαταρία.
Εκδόσεις χωρίς σύστημα
Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒ αποσυνδέστε τον ακροδέκτη από τον
αρνητικό πόλο της μπαταρίας
❒ συνδέστε στους πόλους της μπαταρίας
τα καλώδια της συσκευής φόρτισης,
προσέχοντας την πολικότητα
❒ ανάψτε το φορτιστή
❒ όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒ συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
Εκδόσεις με σύστημα Start&Stop
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒ αποσυνδέστε το φις σύνδεσης A εικ.
132 (πιέζοντας το πλήκτρο Β) από τον
αισθητήρα C παρακολούθησης της
κατάστασης φόρτισης της μπαταρίας,
το οποίο έχει εγκατασταθεί επάνω
στον αρνητικό πόλο D της μπαταρίας❒ συνδέστε το θετικό καλώδιο του
φορτιστή στο θετικό πόλο της
μπαταρίας E εικ. 133 και το αρνητικό
καλώδιο στον ακροδέκτη του
αισθητήρα D
❒ ανάψτε το φορτιστή. Όταν
ολοκληρωθεί η φόρτιση, σβήστε το
φορτιστή
❒ αφού αποσυνδέσετε τον φορτιστή,
συνδέστε ξανά το φις σύνδεσης
Α στον αισθητήρα C όπως φαίνεται
στην εικ. 132.
132DVDF0S0127c
133DVDF0S0128c

145

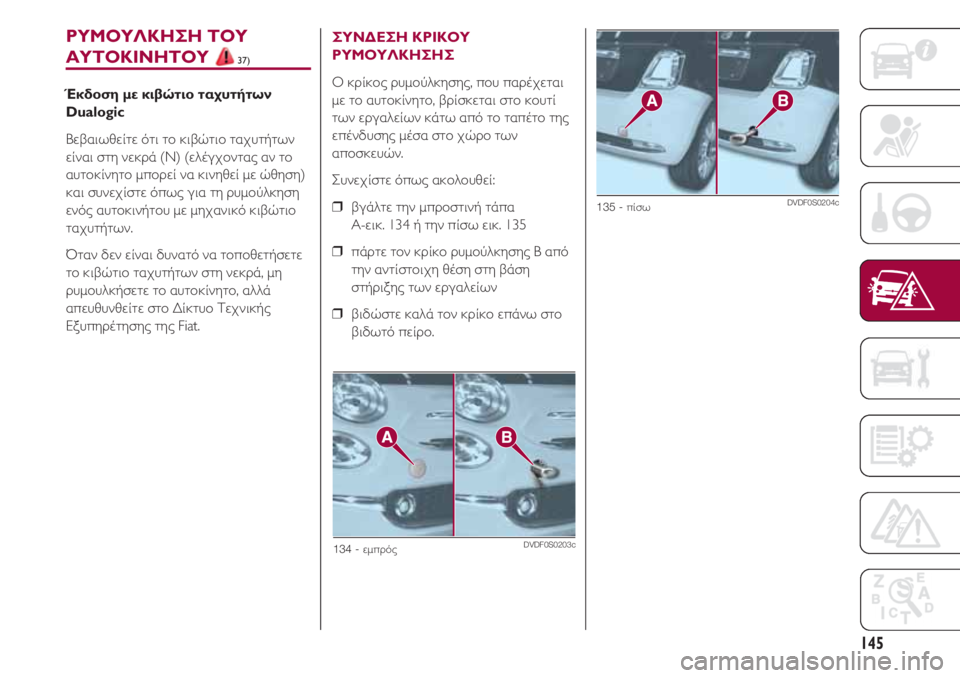

ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ 37)
Έκδοση με κιβώτιο ταχυτήτων
Dualogic
Βεβαιωθείτε ότι το κιβώτιο ταχυτήτων
είναι στη νεκρά (N) (ελέγχοντας αν το
αυτοκίνητο μπορεί να κινηθεί με ώθηση)
και συνεχίστε όπως για τη ρυμούλκηση
ενός αυτοκινήτου με μηχανικό κιβώτιο
ταχυτήτων.
Όταν δεν είναι δυνατό να τοποθετήσετε
το κιβώτιο ταχυτήτων στη νεκρά, μη
ρυμουλκήσετε το αυτοκίνητο, αλλά
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ
ΡΥΜΟΥΛΚΗΣΗΣ
Ο κρίκος ρυμούλκησης, που παρέχεται
με το αυτοκίνητο, βρίσκεται στο κουτί
των εργαλείων κάτω από το ταπέτο της
επένδυσης μέσα στο χώρο των
αποσκευών.
Συνεχίστε όπως ακολουθεί:
❒ βγάλτε την μπροστινή τάπα
A-εικ. 134 ή την πίσω εικ. 135
❒ πάρτε τον κρίκο ρυμούλκησης B από
την αντίστοιχη θέση στη βάση
στήριξης των εργαλείων
❒ βιδώστε καλά τον κρίκο επάνω στο
βιδωτό πείρο.
134 - εμπρόςDVDF0S0203c
135 - πίσωDVDF0S0204c

σελίδα που σκοπίμως έχει παραμείνει λευκή

147

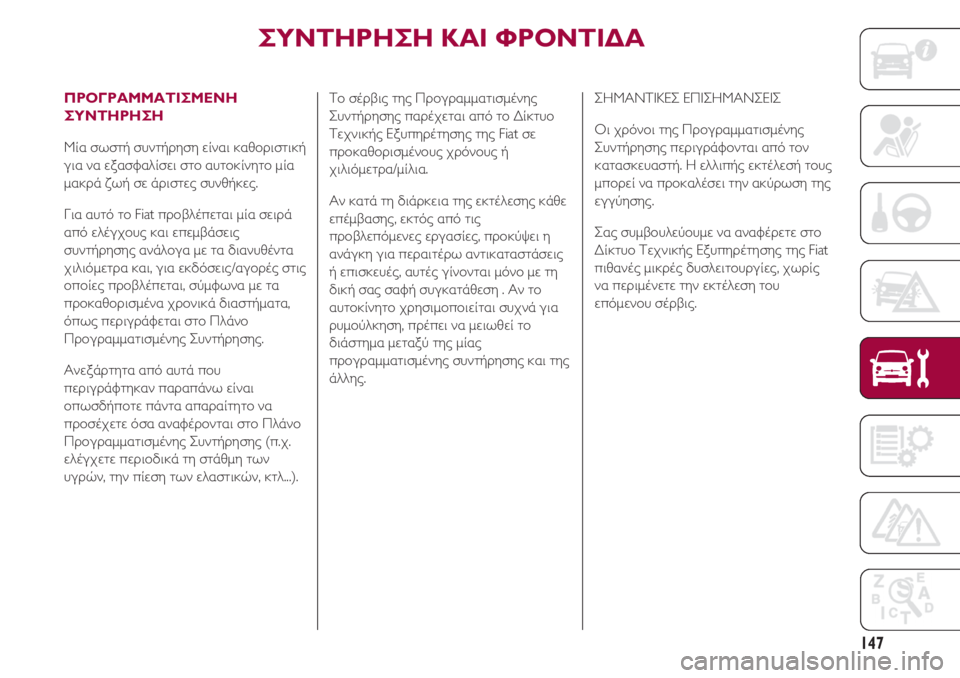

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ
ΣΥΝΤΗΡΗΣΗ
Μία σωστή συντήρηση είναι καθοριστική
για να εξασφαλίσει στο αυτοκίνητο μία
μακρά ζωή σε άριστες συνθήκες.
Για αυτό το Fiat προβλέπεται μία σειρά
από ελέγχους και επεμβάσεις
συντήρησης ανάλογα με τα διανυθέντα
χιλιόμετρα και, για εκδόσεις/αγορές στις
οποίες προβλέπεται, σύμφωνα με τα
προκαθορισμένα χρονικά διαστήματα,
όπως περιγράφεται στο Πλάνο
Προγραμματισμένης Συντήρησης.
Ανεξάρτητα από αυτά που
περιγράφτηκαν παραπάνω είναι
οπωσδήποτε πάντα απαραίτητο να
προσέχετε όσα αναφέρονται στο Πλάνο
Προγραμματισμένης Συντήρησης (π.χ.
ελέγχετε περιοδικά τη στάθμη των
υγρών, την πίεση των ελαστικών, κτλ...).
Το σέρβις της Προγραμματισμένης
Συντήρησης παρέχεται από το Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat σε
προκαθορισμένους χρόνους ή
χιλιόμετρα/μίλια.
Αν κατά τη διάρκεια της εκτέλεσης κάθε
επέμβασης, εκτός από τις
προβλεπόμενες εργασίες, προκύψει η
ανάγκη για περαιτέρω αντικαταστάσεις
ή επισκευές, αυτές γίνονται μόνο με τη
δική σας σαφή συγκατάθεση . Αν το
αυτοκίνητο χρησιμοποιείται συχνά για
ρυμούλκηση, πρέπει να μειωθεί το
διάστημα μεταξύ της μίας
προγραμματισμένης συντήρησης και της
άλλης. ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
Οι χρόνοι της Προγραμματισμένης
Συντήρησης περιγράφονται από τον
κατασκευαστή. Η ελλιπής εκτέλεσή τους
μπορεί να προκαλέσει την ακύρωση της
εγγύησης.
Σας συμβουλεύουμε να αναφέρετε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat
πιθανές μικρές δυσλειτουργίες, χωρίς
να περιμένετε την εκτέλεση του
επόμενου σέρβις.

4321
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
148
5109876

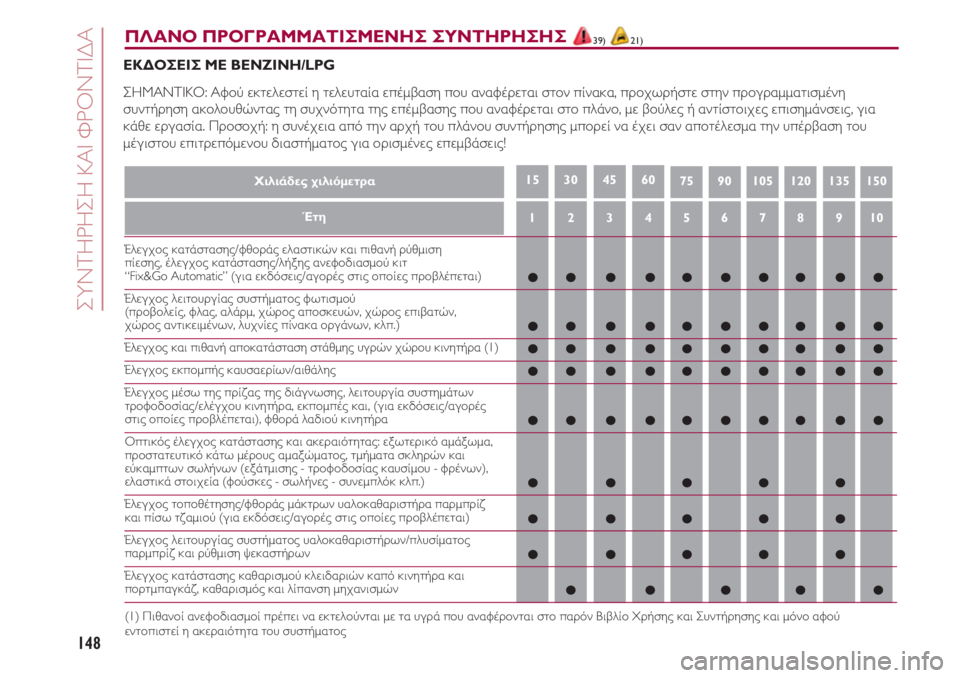

ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ39) 21)
Χιλιάδες χιλιόμετρα7515013512010590
ΕΚΔΟΣΕΙΣ ΜΕ ΒΕΝΖΙΝΗ/LPG
ΣΗΜΑΝΤΙΚΟ: Αφού εκτελεστεί η τελευταία επέμβαση που αναφέρεται στον πίνακα, προχωρήστε στην προγραμματισμένη
συντήρηση ακολουθώντας τη συχνότητα της επέμβασης που αναφέρεται στο πλάνο, με βούλες ή αντίστοιχες επισημάνσεις, για
κάθε εργασία. Προσοχή: η συνέχεια από την αρχή του πλάνου συντήρησης μπορεί να έχει σαν αποτέλεσμα την υπέρβαση του
μέγιστου επιτρεπόμενου διαστήματος για ορισμένες επεμβάσεις!
60453015
Έτη








 Έλεγχος κατάστασης/φθοράς ελαστικών και πιθανή ρύθμιση
πίεσης, έλεγχος κατάστασης/λήξης ανεφοδιασμού κιτ “Fix&Go Automatic” (για εκδόσεις/αγορές στις οποίες προβλέπεται)
Έλεγχος λειτουργίας συστήματος φωτισμού
(προβολείς, φλας, αλάρμ, χώρος αποσκευών, χώρος επιβατών,
χώρος αντικειμένων, λυχνίες πίνακα οργάνων, κλπ.)
Έλεγχος και πιθανή αποκατάσταση στάθμης υγρών χώρου κινητήρα (1)
Έλεγχος εκπομπής καυσαερίων/αιθάλης
Έλεγχος μέσω της πρίζας της διάγνωσης, λειτουργία συστημάτων
τροφοδοσίας/ελέγχου κινητήρα, εκπομπές και, (για εκδόσεις/αγορές
στις οποίες προβλέπεται), φθορά λαδιού κινητήρα
Οπτικός έλεγχος κατάστασης και ακεραιότητας: εξωτερικό αμάξωμα,
προστατευτικό κάτω μέρους αμαξώματος, τμήματα σκληρών και
εύκαμπτων σωλήνων (εξάτμισης - τροφοδοσίας καυσίμου - φρένων),
ελαστικά στοιχεία (φούσκες - σωλήνες - συνεμπλόκ κλπ.)
Έλεγχος τοποθέτησης/φθοράς μάκτρων υαλοκαθαριστήρα παρμπρίζ
και πίσω τζαμιού (για εκδόσεις/αγορές στις οποίες προβλέπεται)
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων/πλυσίματος
παρμπρίζ και ρύθμιση ψεκαστήρων
Έλεγχος κατάστασης καθαρισμού κλειδαριών καπό κινητήρα και
πορτμπαγκάζ, καθαρισμός και λίπανση μηχανισμών
(1) Πιθανοί ανεφοδιασμοί πρέπει να εκτελούνται με τα υγρά που αναφέρονται στο παρόν Βιβλίο Χρήσης και Συντήρησης και μόνο αφού
εντοπιστεί η ακεραιότητα του συστήματος

149

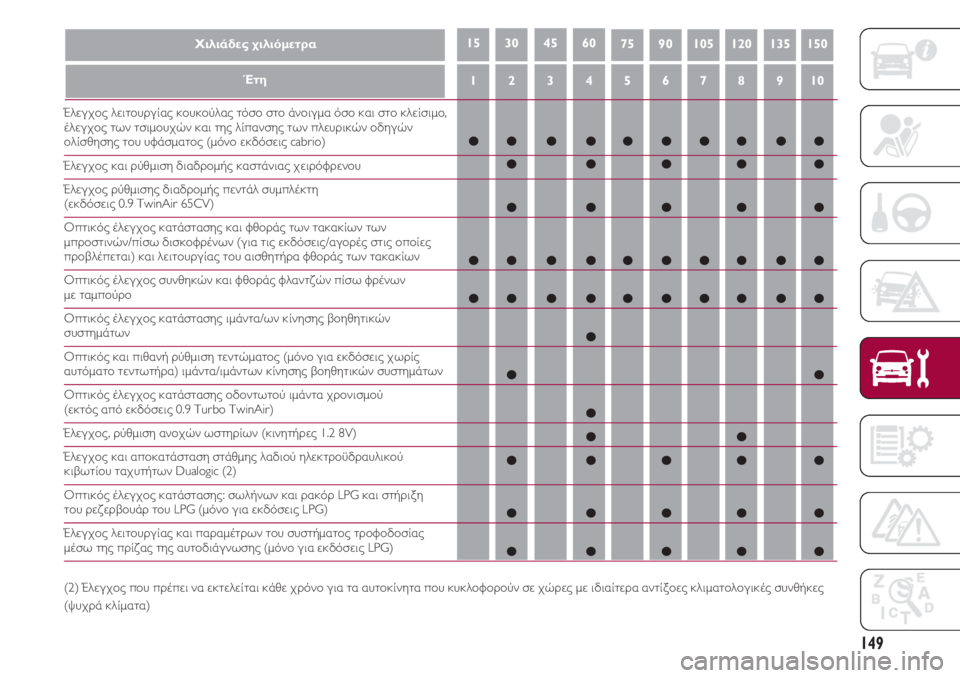

43215109876
Χιλιάδες χιλιόμετρα751501351201059060453015
Έτη
Έλεγχος λειτουργίας κουκούλας τόσο στο άνοιγμα όσο και στο κλείσιμο,
έλεγχος των τσιμουχών και της λίπανσης των πλευρικών οδηγών
ολίσθησης του υφάσματος (μόνο εκδόσεις cabrio)
Έλεγχος και ρύθμιση διαδρομής καστάνιας χειρόφρενου
Έλεγχος ρύθμισης διαδρομής πεντάλ συμπλέκτη
(εκδόσεις 0.9 TwinAir 65CV)
Οπτικός έλεγχος κατάστασης και φθοράς των τακακίων των
μπροστινών/πίσω δισκοφρένων (για τις εκδόσεις/αγορές στις οποίες
προβλέπεται) και λειτουργίας του αισθητήρα φθοράς των τακακίων
Οπτικός έλεγχος συνθηκών και φθοράς φλαντζών πίσω φρένων
με ταμπούρο
Οπτικός έλεγχος κατάστασης ιμάντα/ων κίνησης βοηθητικών
συστημάτων
Οπτικός και πιθανή ρύθμιση τεντώματος (μόνο για εκδόσεις χωρίς
αυτόματο τεντωτήρα) ιμάντα/ιμάντων κίνησης βοηθητικών συστημάτων
Οπτικός έλεγχος κατάστασης οδοντωτού ιμάντα χρονισμού
(εκτός από εκδόσεις 0.9 Turbo TwinAir)
Έλεγχος, ρύθμιση ανοχών ωστηρίων (κινητήρες 1.2 8V)
Έλεγχος και αποκατάσταση στάθμης λαδιού ηλεκτροϋδραυλικού
κιβωτίου ταχυτήτων Dualogic (2)
Οπτικός έλεγχος κατάστασης: σωλήνων και ρακόρ LPG και στήριξη
του ρεζερβουάρ του LPG (μόνο για εκδόσεις LPG)
Έλεγχος λειτουργίας και παραμέτρων του συστήματος τροφοδοσίας
μέσω της πρίζας της αυτοδιάγνωσης (μόνο για εκδόσεις LPG)
(2) Έλεγχος που πρέπει να εκτελείται κάθε χρόνο για τα αυτοκίνητα που κυκλοφορούν σε χώρες με ιδιαίτερα αντίξοες κλιματολογικές συνθήκες
(ψυχρά κλίματα)












ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
150

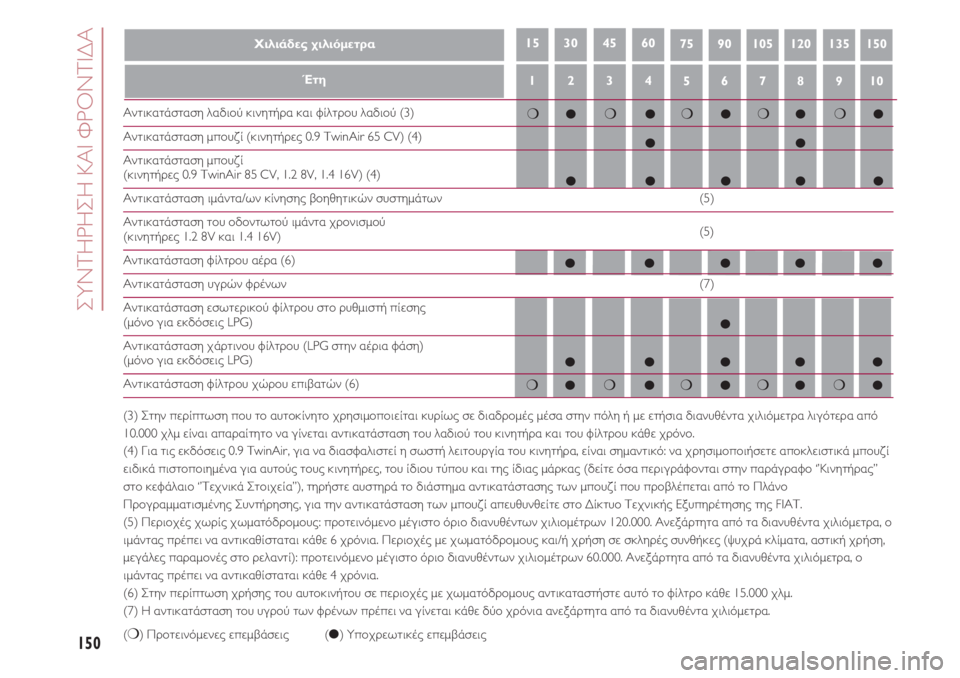

43215109876
Χιλιάδες χιλιόμετρα751501351201059060453015
Έτη
❍❍❍❍❍

Αντικατάσταση λαδιού κινητήρα και φίλτρου λαδιού (3)
Αντικατάσταση μπουζί (κινητήρες 0.9 TwinAir 65 CV) (4)
Αντικατάσταση μπουζί
(κινητήρες 0.9 TwinAir 85 CV, 1.2 8V, 1.4 16V) (4)
Αντικατάσταση ιμάντα/ων κίνησης βοηθητικών συστημάτων (5)
Αντικατάσταση του οδοντωτού ιμάντα χρονισμού
(κινητήρες 1.2 8V και 1.4 16V) (5)
Αντικατάσταση φίλτρου αέρα (6)
Αντικατάσταση υγρών φρένων (7)
Αντικατάσταση εσωτερικού φίλτρου στο ρυθμιστή πίεσης
(μόνο για εκδόσεις LPG)
Αντικατάσταση χάρτινου φίλτρου (LPG στην αέρια φάση)
(μόνο για εκδόσεις LPG)
Αντικατάσταση φίλτρου χώρου επιβατών (6)
(3) Στην περίπτωση που το αυτοκίνητο χρησιμοποιείται κυρίως σε διαδρομές μέσα στην πόλη ή με ετήσια διανυθέντα χιλιόμετρα λιγότερα από
10.000 χλμ είναι απαραίτητο να γίνεται αντικατάσταση του λαδιού του κινητήρα και του φίλτρου κάθε χρόνο.
(4) Για τις εκδόσεις 0.9 TwinAir, για να διασφαλιστεί η σωστή λειτουργία του κινητήρα, είναι σημαντικό: να χρησιμοποιήσετε αποκλειστικά μπουζί
ειδικά πιστοποιημένα για αυτούς τους κινητήρες, του ίδιου τύπου και της ίδιας μάρκας (δείτε όσα περιγράφονται στην παράγραφο ‘’Κινητήρας’’
στο κεφάλαιο ‘’Τεχνικά Στοιχεία’’), τηρήστε αυστηρά το διάστημα αντικατάστασης των μπουζί που προβλέπεται από το Πλάνο
Προγραμματισμένης Συντήρησης, για την αντικατάσταση των μπουζί απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της FIAT.
(5) Περιοχές χωρίς χωματόδρομους: προτεινόμενο μέγιστο όριο διανυθέντων χιλιομέτρων 120.000. Ανεξάρτητα από τα διανυθέντα χιλιόμετρα, ο
ιμάντας πρέπει να αντικαθίσταται κάθε 6 χρόνια. Περιοχές με χωματόδρομους και/ή χρήση σε σκληρές συνθήκες (ψυχρά κλίματα, αστική χρήση,
μεγάλες παραμονές στο ρελαντί): προτεινόμενο μέγιστο όριο διανυθέντων χιλιομέτρων 60.000. Ανεξάρτητα από τα διανυθέντα χιλιόμετρα, ο
ιμάντας πρέπει να αντικαθίσταται κάθε 4 χρόνια.
(6) Στην περίπτωση χρήσης του αυτοκινήτου σε περιοχές με χωματόδρομους αντικαταστήστε αυτό το φίλτρο κάθε 15.000 χλμ.
(7) Η αντικατάσταση του υγρού των φρένων πρέπει να γίνεται κάθε δύο χρόνια ανεξάρτητα από τα διανυθέντα χιλιόμετρα.
(
❍) Προτεινόμενες επεμβάσεις () Υποχρεωτικές επεμβάσεις


❍❍❍❍❍
