ΤΎΠΟΙ ΛΑΜΠΤΉΡΩΝ
ΛαμπτήρεςΤύποςΙσχύς
Φώτα μεγάλης σκάλας H7 55W
Φώτα μεσαίας σκάλας H7 55W
Φώτα μεσαίας σκάλας με απελευθέρωση αερίου Xenon D1S 35W
Μπροστινό θέσης / φώτα ημέρας W21W / LL 5W / 21W
Μπροστινά φλας PY24W / WY21W 21W
Μπροστινά φλας (με λαμπτήρες εκτόνωσης αερίου Xenon) PY24W 24W
Πλευρικά φλας W5W 5W
Πίσω φλας PY21W 21W
Πίσω θέσης / στοπ P21 / 5W 10W
Όπισθεν, πίσω φώτα ομίχλης W16W 21W
Πλαφονιέρα C5W 5W
Πλαφονιέρα πορτμπαγκάζ W5W 5W
Φώτα πινακίδας C5W 5W
Φώτα ομίχλης H3 55W
Πρόσθετο στοπ (3° stop) W5W 5W

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
136

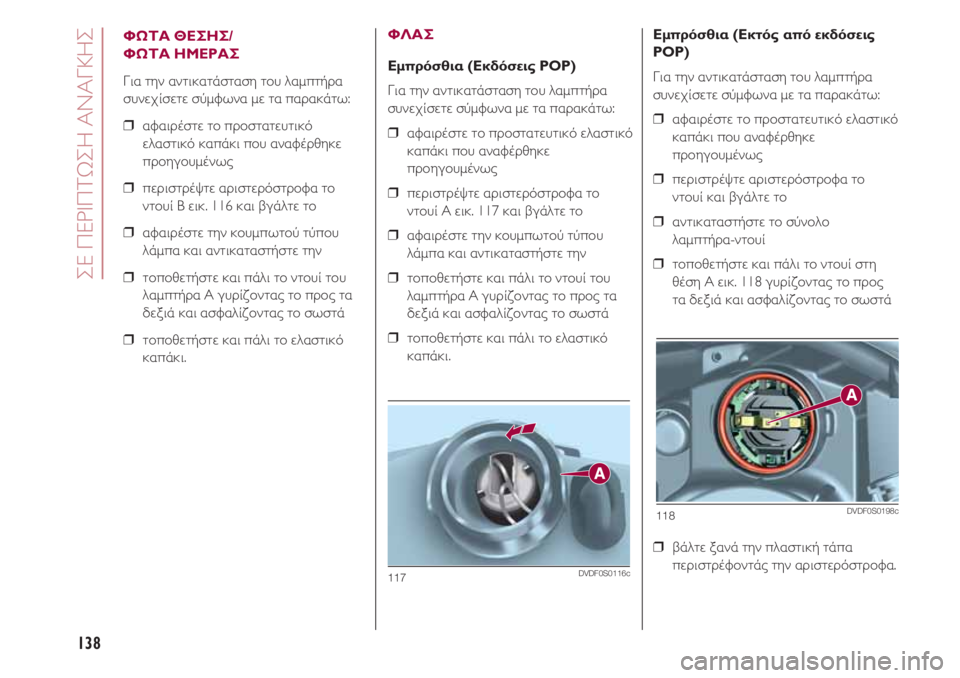

ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια)
περιέχουν τις λάμπες για τα φώτα θέσης,
τα φώτα της μεσαίας σκάλας, της
μεγάλης σκάλας και τα φλας.
Είσοδος στους λαμπτήρες των
φλας (εκδόσεις POP)
Εργαζόμενοι από τον χώρο του κινητήρα
αφαιρέστε το ελαστικό καπάκι Α εικ. 111.
Είσοδος στους λαμπτήρες των
φώτων της μεσαίας σκάλας
(εκδόσεις POP)
Αφαιρέστε το λαστιχένιο καπάκι
B εικ. 111.Είσοδος στους λαμπτήρες των
φλας (εκτός από τις εκδόσεις POP)
Εργαζόμενοι από τον χώρο του κινητήρα
αφαιρέστε το ελαστικό καπάκι Α εικ. 112.
Είσοδος στους λαμπτήρες των
φώτων της μεσαίας σκάλας
(εκτός από τις εκδόσεις POP)
Εργαζόμενοι από τον χώρο του κινητήρα
αφαιρέστε το ελαστικό καπάκι B εικ. 112.Είσοδος στους λαμπτήρες των
φώτων θέσης/ημέρας (D.R.L.) και
μεγάλης σκάλας
Στρίψτε πλήρως τους τροχούς, ανοίξτε
το πορτάκι C εικ. 113 (που βρίσκεται
στον θόλο του τροχού, στην περιοχή των
φώτων) και, στη συνέχεια, αφαιρέστε το
ελαστικό καπάκι D.
111DVDF0S0114c
112DVDF0S0196c
113DVDF0S0115c

137
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
(Εκδόσεις POP)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε το προστατευτικό
ελαστικό καπάκι που αναφέρθηκε
προηγουμένως
❒ πιέστε επάνω στην ασφάλεια
στήριξης Α εικ. 114 και βγάλτε το
ντουί
❒ αφαιρέστε την κουμπωτού τύπου
λάμπα και αντικαταστήστε την
❒ τοποθετήστε και πάλι το ντουί
ασφαλίζοντάς το σωστά
❒ τοποθετήστε και πάλι το ελαστικό
καπάκι.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
(Εκτός από εκδόσεις POP)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε το προστατευτικό ελαστικό
καπάκι που αναφέρθηκε
προηγουμένως
❒ αποσυνδέστε το φις σύνδεσης
A εικ. 115 και
βγάλτε την ασφάλεια
στήριξης του λαμπτήρα Α
❒ βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒ στερεώστε τον λαμπτήρα στη θέση
του και συνδέστε ξανά το φις
σύνδεσης
❒ βάλτε ξανά την πλαστική τάπα
περιστρέφοντάς την δεξιόστροφα.
Με λαμπτήρες με εκτόνωση
αερίου (Xenon)
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε το προστατευτικό
ελαστικό καπάκι που αναφέρθηκε
προηγουμένως
❒ αφαιρέστε τις δύο ασφάλειες
συγκράτησης του λαμπτήρα
Α εικ. 116
❒ βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒ τοποθετήστε τον καινούριο
λαμπτήρα, προσέχοντας να
συμπέσουν τα άκρα του μεταλλικού
τμήματος με τις εγκοπές που
υπάρχουν στο κάτοπτρο, μετά
ασφαλίστε τον λαμπτήρα στη θέση
του με τις ασφάλειες συγκράτησης,
❒ τοποθετήστε και πάλι το ελαστικό
καπάκι.
114DVDF0S0118c
115DVDF0S0197c
116DVDF0S0119c

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
138
ΦΩΤΑ ΘΕΣΗΣ/
ΦΩΤΑ ΗΜΕΡΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε το προστατευτικό
ελαστικό καπάκι που αναφέρθηκε
προηγουμένως
❒ περιστρέψτε αριστερόστροφα το
ντουί Β εικ. 116 και βγάλτε το
❒ αφαιρέστε την κουμπωτού τύπου
λάμπα και αντικαταστήστε την
❒ τοποθετήστε και πάλι το ντουί του
λαμπτήρα A γυρίζοντας το προς τα
δεξιά και ασφαλίζοντας το σωστά
❒ τοποθετήστε και πάλι το ελαστικό
καπάκι.
ΦΛΑΣ
Εμπρόσθια (Εκδόσεις POP)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε το προστατευτικό ελαστικό
καπάκι που αναφέρθηκε
προηγουμένως
❒ περιστρέψτε αριστερόστροφα το
ντουί Α εικ. 117 και βγάλτε το
❒ αφαιρέστε την κουμπωτού τύπου
λάμπα και αντικαταστήστε την
❒ τοποθετήστε και πάλι το ντουί του
λαμπτήρα A γυρίζοντας το προς τα
δεξιά και ασφαλίζοντας το σωστά
❒ τοποθετήστε και πάλι το ελαστικό
καπάκι.Εμπρόσθια (Εκτός από εκδόσεις
POP)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε το προστατευτικό ελαστικό
καπάκι που αναφέρθηκε
προηγουμένως
❒ περιστρέψτε αριστερόστροφα το
ντουί και βγάλτε το
❒ αντικαταστήστε το σύνολο
λαμπτήρα-ντουί
❒ τοποθετήστε και πάλι το ντουί στη
θέση A εικ. 118 γυρίζοντας το προς
τα δεξιά και ασφαλίζοντας το σωστά
❒ βάλτε ξανά την πλαστική τάπα
περιστρέφοντάς την αριστερόστροφα.
117DVDF0S0116c
118DVDF0S0198c

139

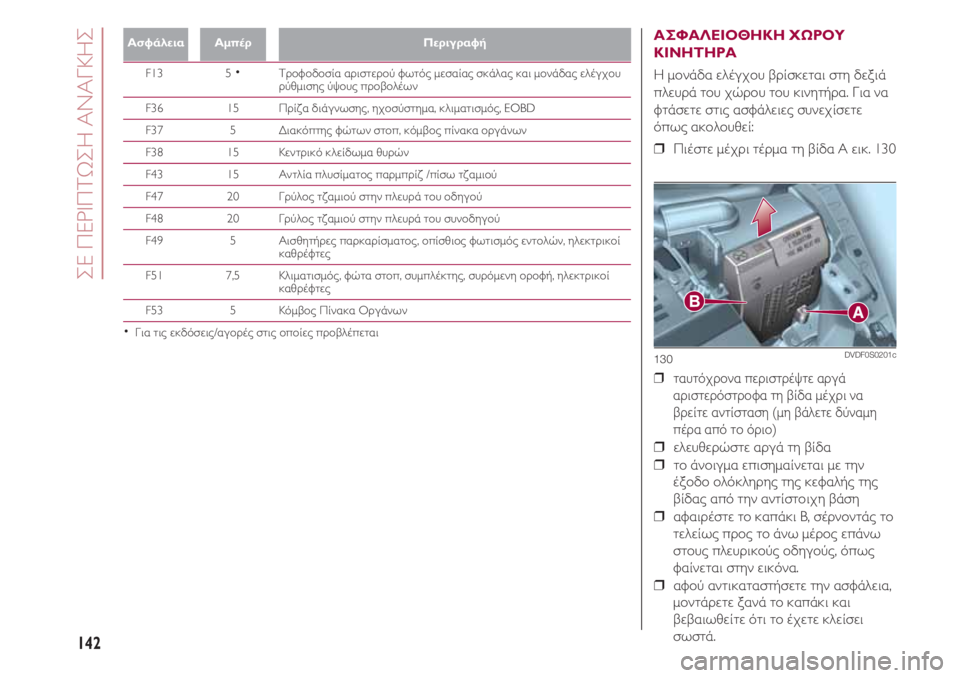

Πλευρικά
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η επέμβαση
πραγματοποιείται εφαρμόζοντας όλες
τις απαραίτητες προφυλάξεις ώστε να
μην γίνει ζημιά στο αμάξωμα
(προτείνεται να χρησιμοποιήσετε μία
σφήνα από πλαστικό υλικό, αρκετά
σκληρή και με το κατάλληλο πάχος).
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ κάντε μοχλό επάνω στο διάφανο
τμήμα ξεκινώντας από το μπροστινό
τμήμα προς το πίσω (1-εικ. 119)
❒ κάντε μοχλό στην αντίθετη
κατεύθυνση ξεκινώντας από το πίσω
τμήμα (2-εικ. 119) και βγάλτε το
σύνολο❒ γυρίστε αριστερόστροφα το ντουί,
βγάλτε τον λαμπτήρα και
αντικαταστήστε τον
❒ τοποθετήστε και πάλι το ντουί του
λαμπτήρα μέσα στο κάτοπτρο, μετά
τοποθετήστε το σύνολο ελέγχοντας
ότι έχει κουμπώσει η ασφάλεια
συγκράτησης.
ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση των λαμπτήρων
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ ανοίξτε το πορτμπαγκάζ
❒ ξεβιδώστε τις δύο βίδες
συγκράτησης Α εικ. 120 και
αφαιρέστε το οπτικό σύνολο σε
ευθεία γραμμή χωρίς να το
περιστρέφετε
❒ αφαιρέστε το ντουί από την υποδοχή
του απασφαλίζοντας τα πτερύγια
στήριξης Β
❒ αφαιρέστε τις λάμπες πιέζοντας τις
ελαφρά και γυρίζοντας τις προς τα
αριστερά.Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 121:
C: φώτα θέσης / στοπ
D: φλας.
119DVDF0S0117c
120DVDF0S0199c
121DVDF0S0200c

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
140

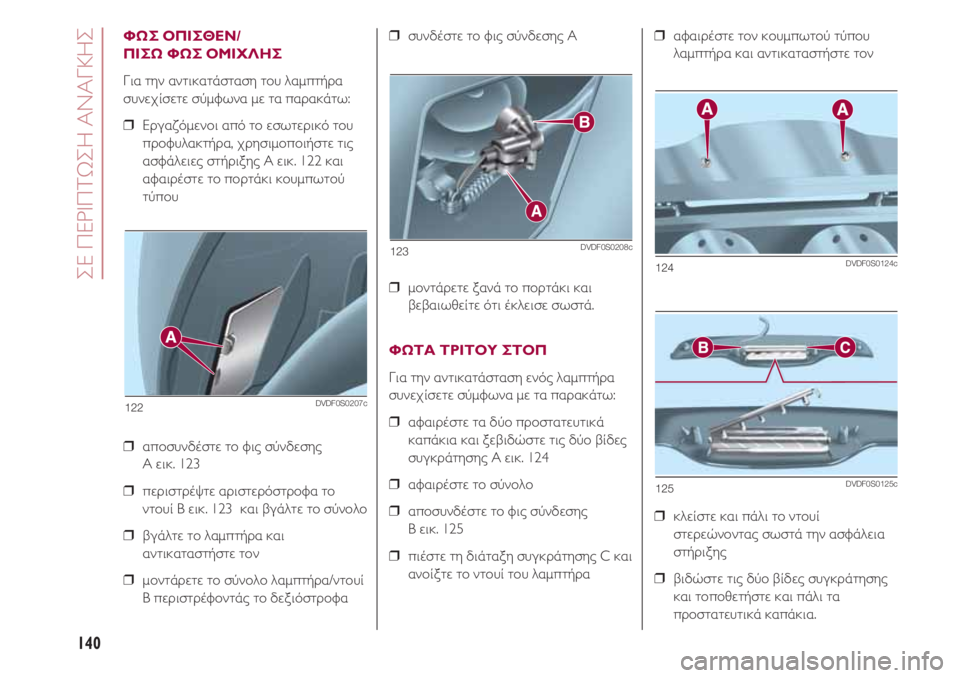

ΦΩΣ ΟΠΙΣΘΕΝ/
ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ Εργαζόμενοι από το εσωτερικό του
προφυλακτήρα, χρησιμοποιήστε τις
ασφάλειες στήριξης A εικ. 122 και
αφαιρέστε το πορτάκι κουμπωτού
τύπου
❒ αποσυνδέστε το φις σύνδεσης
A εικ. 123
❒ περιστρέψτε αριστερόστροφα το
ντουί B εικ. 123 και βγάλτε το σύνολο
❒ βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒ μοντάρετε το σύνολο λαμπτήρα/ντουί
Β περιστρέφοντάς το δεξιόστροφα❒ συνδέστε το φις σύνδεσης Α
❒ μοντάρετε ξανά το πορτάκι και
βεβαιωθείτε ότι έκλεισε σωστά.
ΦΩΤΑ ΤΡΙΤΟΥ ΣΤΟΠ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ αφαιρέστε τα δύο προστατευτικά
καπάκια και ξεβιδώστε τις δύο βίδες
συγκράτησης A εικ. 124
❒ αφαιρέστε το σύνολο
❒ αποσυνδέστε το φις σύνδεσης
Β εικ. 125
❒ πιέστε τη διάταξη συγκράτησης C και
ανοίξτε το ντουί του λαμπτήρα❒ αφαιρέστε τον κουμπωτού τύπου
λαμπτήρα και αντικαταστήστε τον
❒ κλείστε και πάλι το ντουί
στερεώνοντας σωστά την ασφάλεια
στήριξης
❒ βιδώστε τις δύο βίδες συγκράτησης
και τοποθετήστε και πάλι τα
προστατευτικά καπάκια.
122DVDF0S0207c
123DVDF0S0208c
124DVDF0S0124c
125DVDF0S0125c

141

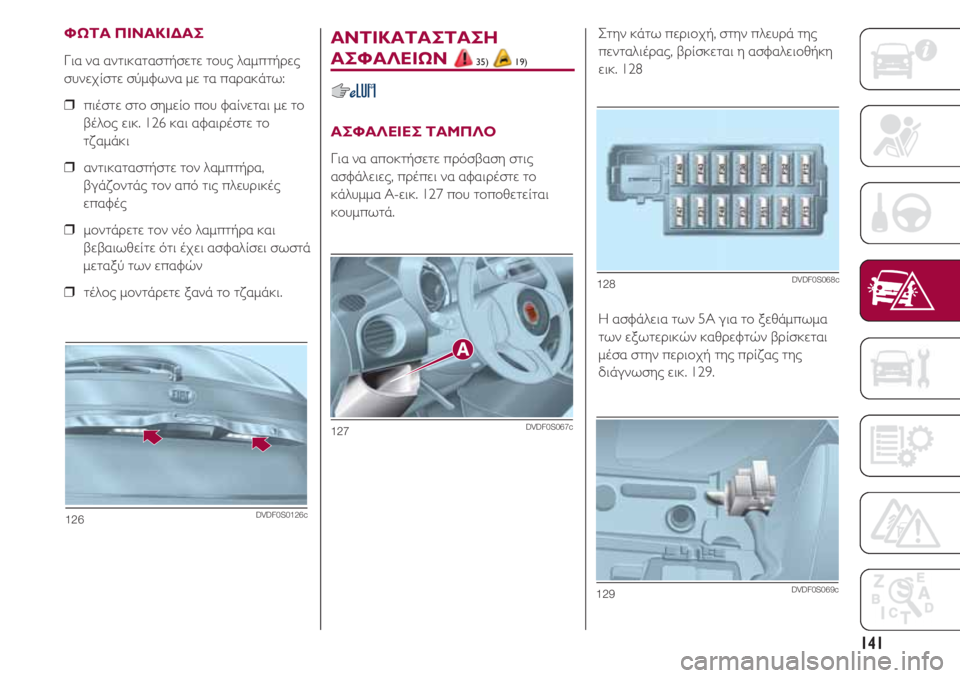

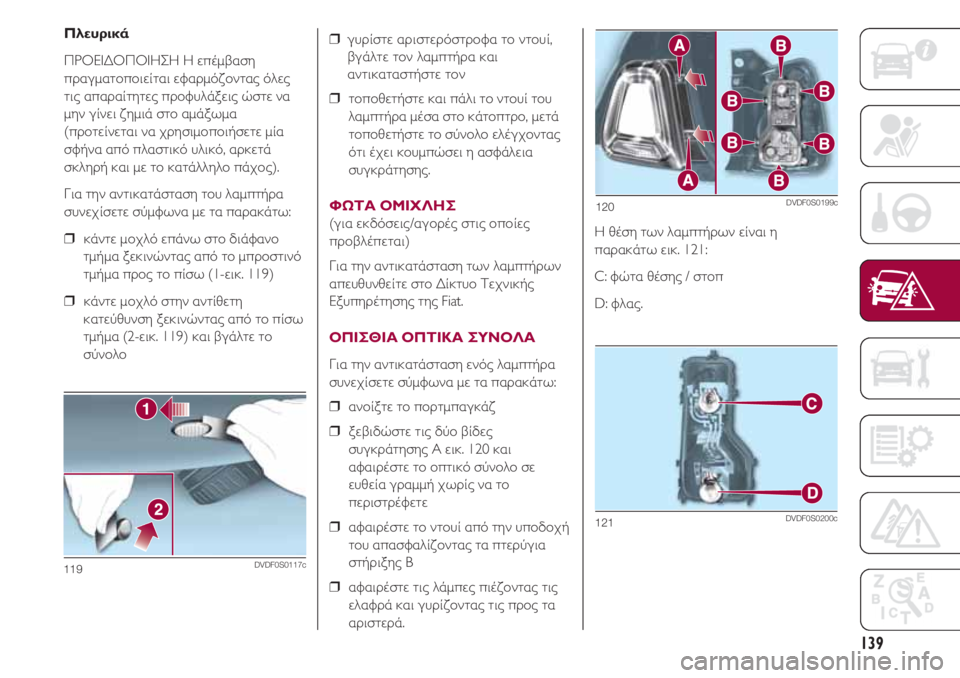

ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωνα με τα παρακάτω:
❒ πιέστε στο σημείο που φαίνεται με το
βέλος εικ. 126 και αφαιρέστε το
τζαμάκι
❒ αντικαταστήστε τον λαμπτήρα,
βγάζοντάς τον από τις πλευρικές
επαφές
❒ μοντάρετε τον νέο λαμπτήρα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μεταξύ των επαφών
❒ τέλος μοντάρετε ξανά το τζαμάκι.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ 35) 19)
ΑΣΦΑΛΕΙΕΣ ΤΑΜΠΛΟ
Για να αποκτήσετε πρόσβαση στις
ασφάλειες, πρέπει να αφαιρέστε το
κάλυμμα Α-εικ. 127 που τοποθετείται
κουμπωτά.
Στην κάτω περιοχή, στην πλευρά της
πενταλιέρας, βρίσκεται η ασφαλειοθήκη
εικ. 128
Η ασφάλεια των 5A για το ξεθάμπωμα
των εξωτερικών καθρεφτών βρίσκεται
μέσα στην περιοχή της πρίζας της
διάγνωσης εικ. 129.
127DVDF0S067c
128DVDF0S068c
129DVDF0S069c
126DVDF0S0126c

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
142

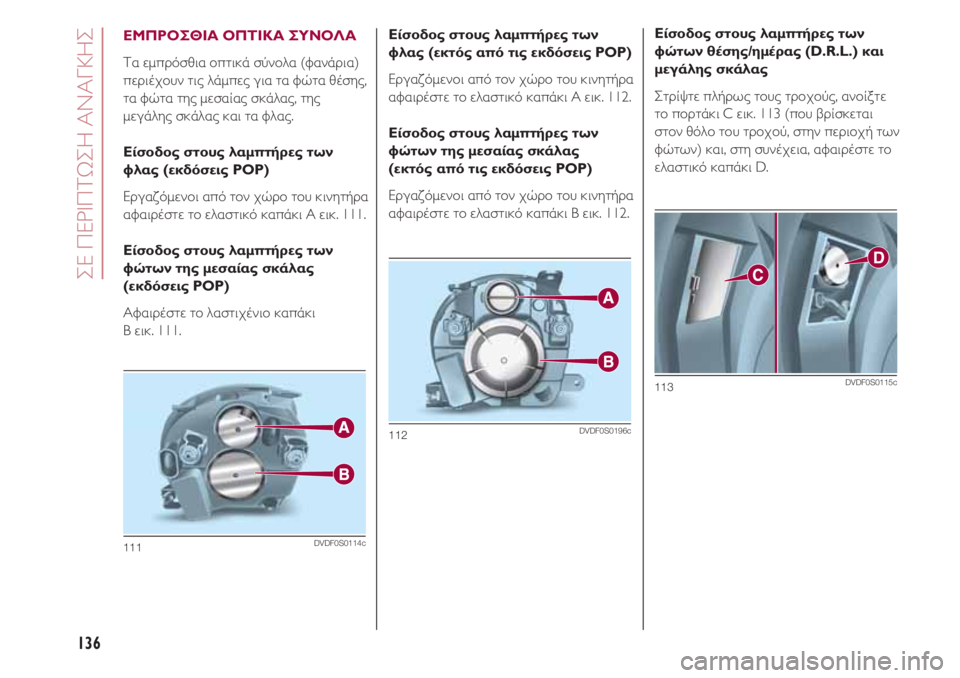

ΑσφάλειαΑμπέρΠεριγραφή
F13 5 •
Τροφοδοσία αριστερού φωτός μεσαίας σκάλας και μονάδας ελέγχουρύθμισης ύψους προβολέων
F36 15 Πρίζα διάγνωσης, ηχοσύστημα, κλιματισμός, EOBD
F37 5 Διακόπτης φώτων στοπ, κόμβος πίνακα οργάνων
F38 15 Κεντρικό κλείδωμα θυρών
F43 15 Αντλία πλυσίματος παρμπρίζ /πίσω τζαμιού
F47 20 Γρύλος τζαμιού στην πλευρά του οδηγού
F48 20 Γρύλος τζαμιού στην πλευρά του συνοδηγού
F49 5 Αισθητήρες παρκαρίσματος, οπίσθιος φωτισμός εντολών, ηλεκτρικοί
καθρέφτες
F51 7,5 Κλιματισμός, φώτα στοπ, συμπλέκτης, συρόμενη οροφή, ηλεκτρικοί
καθρέφτες
F53 5 Κόμβος Πίνακα Οργάνων
•
Για τις εκδόσεις/αγορές στις οποίες προβλέπεται
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η μονάδα ελέγχου βρίσκεται στη δεξιά
πλευρά του χώρου του κινητήρα. Για να
φτάσετε στις ασφάλειες συνεχίσετε
όπως ακολουθεί:
❒ Πιέστε μέχρι τέρμα τη βίδα A εικ. 130
❒ ταυτόχρονα περιστρέψτε αργά
αριστερόστροφα τη βίδα μέχρι να
βρείτε αντίσταση (μη βάλετε δύναμη
πέρα από το όριο)
❒ ελευθερώστε αργά τη βίδα
❒ το άνοιγμα επισημαίνεται με την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
❒ αφαιρέστε το καπάκι B, σέρνοντάς το
τελείως προς το άνω μέρος επάνω
στους πλευρικούς οδηγούς, όπως
φαίνεται στην εικόνα.
❒ αφού αντικαταστήσετε την ασφάλεια,
μοντάρετε ξανά το καπάκι και
βεβαιωθείτε ότι το έχετε κλείσει
σωστά.
