2018 CITROEN C4 CACTUS Omistajan Käsikirjat (in Finnish)

55
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016
Tuuletus
Ilmantulo
Matkustamossa kiertävä ilma on suodatettua
ja peräisin joko ulkoa (tuulilasin alapuolella
olevan ilmanottoaukon kautta) tai auton sisältä
(sisäilman kierrätyksestä).
Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia reittejä
sen mukaan, mitä kuljettaja on valinnut:
-
i
lman suora tulo matkustamoon (ilmanotto)
-

i
lman kierto lämmitysjärjestelmän kautta
(lämmitys)
-

i
lman kierto jäähdytysjärjestelmän kautta
(ilmastointi).
Kytkinlevy
1. Tuulilasin huurteenpoistosuuttimet
2. E tusivuikkunoiden huurteenpoistosuuttimet
3.
S

uunnattava ja suljettava päätysuutin (vain
kuljettajan puolella) 4. S
uljettavat ja suunnattavat
keskituuletussuuttimet
5.
I

lmantulo jalkatilaan edessä
6.
I

lmantulo jalkatilaan taakse
Ilmanjako
Järjestelmän kytkimiä voidaan
käyttää kosketusnäytöllä A valikossa
Air conditioning .
Tuulilasin ja takalasin huurteenpoisto-kytkimet
sijaitsevat kosketusnäytön alapuolella.
3
Ergonomia ja mukavuus

56
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016
Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata seuraavia käyttö-
ja huolto-ohjeita:
F
Ä
lä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja, tuuletussuuttimia,
ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jotta ilmanjako pysyisi tasaisena.
F

Ä
lä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee automaattisesti
ilmastointijärjestelmää.
F

K
äytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 kertaa kuukaudessa, jotta
se pysyy hyvässä toimintakunnossa.
F

T
arkista raitisilmasuodattimen kunto usein ja vaihdata suodatinpanos säännöllisesti.
S

uosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodattimen
aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustajien hengittämän
ilman ja matkustamon puhdistumiseen (allergiaoireet, pahat hajut ja rasvakerrostumat
vähenevät).
F

J
otta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös sen
tarkistuttamista takuu- ja huoltokirjan ohjeiden mukaisesti.
F

J
os laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys CITROËN-
huoltoverkostoon tai valtuutettuun korjaamoon.
Ohjeita tuuletusta ja ilmastointia varten
Mikäli auton seisottua pitkään suorassa
auringonpaisteessa sen sisälämpötila
on kohonnut, tuuleta matkustamoa
hetken aikaa.
Siirrä ilmapuhalluksen kytkin riittävälle
teholle, jotta matkustamon ilma vaihtuu
ja raikastuu.
Ilmastointijärjestelmä ei sisällä klooria
eikä ole vaaraksi otsonikerrokselle.
Pysäköidyn auton alle saattaa tippua
vettä, mikä johtuu ilmastointilaitteen
normaalista toiminnasta höyryn
kondensoituessa.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuormaa jyrkässä ylämäessä ja
kuumalla ilmalla, ilmastoinnin kytkeminen pois päältä parantaa moottorin tehoa ja lisää siten
vetoon käytettävää voimaa.
Stop & Start
Lämmitys- ja ilmastointilaite toimivat
vain moottorin käydessä.
Matkustamon halutun lämpötilan
ylläpitämiseksi Stop & Start -toiminto
voidaan ottaa väliaikaisesti pois
käytöstä.
Katso lisätietoja Stop & Start
-järjestelmästä sitä käsittelevästä
otsakkeesta.
Ergonomia ja mukavuus

57
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016

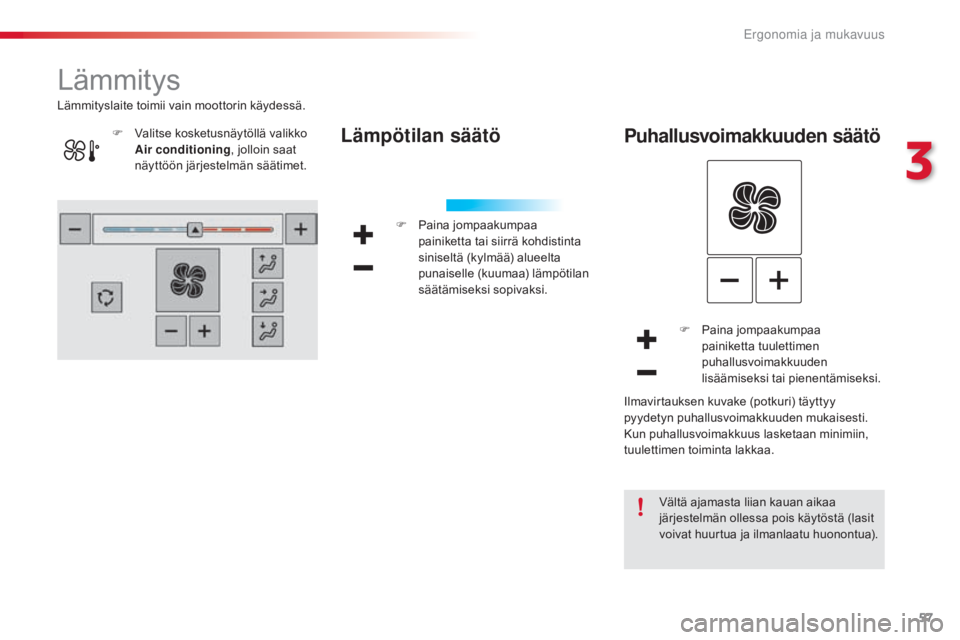

Lämmitys
Lämpötilan säätö
F Paina jompaakumpaa painiketta tai siirrä kohdistinta
siniseltä (kylmää) alueelta
punaiselle (kuumaa) lämpötilan
säätämiseksi sopivaksi.
Puhallusvoimakkuuden säätö
F Paina jompaakumpaa painiketta tuulettimen
puhallusvoimakkuuden
lisäämiseksi tai pienentämiseksi.
Vältä ajamasta liian kauan aikaa
järjestelmän ollessa pois käytöstä (lasit
voivat huurtua ja ilmanlaatu huonontua).
Lämmityslaite toimii vain moottorin käydessä.
Ilmavirtauksen kuvake (potkuri) täyttyy
pyydetyn puhallusvoimakkuuden mukaisesti.
Kun puhallusvoimakkuus lasketaan minimiin,
tuulettimen toiminta lakkaa.
F

V

alitse kosketusnäytöllä valikko
Air conditioning , jolloin saat
näyttöön järjestelmän säätimet.
3
Ergonomia ja mukavuus

58
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016
Ilmanjaon säätö
Raitisilman otolla estetään tuulilasin ja
sivuikkunoiden huurtuminen.
Sisäilman kierrätyksellä estetään saastuneen
ulkoilman (hajujen tai savun) pääseminen
sisään.
Tuulilasi
Pääty- ja keskisuuttimet
Jalkatila
Kun painiketta painetaan, toiminto kytkeytyy
päälle tai pois päältä.
Ilmanotto / Sisäilman
kierrätys
F Paina tätä painiketta, kun haluat ottaa sisäilman kierrätyksen
käyttöön.
F

P

aina painiketta uudelleen, kun haluat
jälleen raitista ilmaa matkustamoon. Hetkellisesti käytettynä
sisäilmankierrätys myös lämmittää
matkustamon ilmaa nopeammin.
Vältä pitkäaikaista sisäilman
kierrätystä, sillä vaarana on ikkunoiden
huurtuminen ja matkustamon
ilmanlaadun huononeminen.
Näillä kolmella painikkeella voit säätää
matkustamon ilmanjakoa.
Kun ilman halutaan jakautuvan tasaisesti
matkustamoon, ota kaikki kolme
painiketta käyttöön samaan aikaan.
Ergonomia ja mukavuus

59
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016

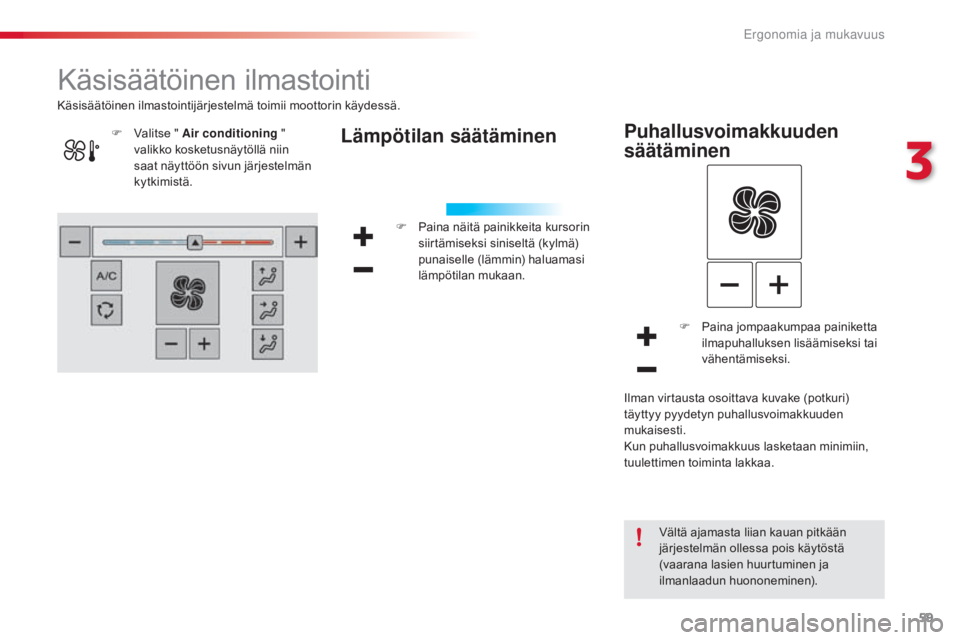

Käsisäätöinen ilmastointi
Lämpötilan säätäminen
F Paina näitä painikkeita kursorin siirtämiseksi siniseltä (kylmä)
punaiselle (lämmin) haluamasi
lämpötilan mukaan.
Käsisäätöinen ilmastointijärjestelmä toimii moottorin käydessä.
Puhallusvoimakkuuden
säätäminen
F Paina jompaakumpaa painiketta
ilmapuhalluksen lisäämiseksi tai
vähentämiseksi.
Ilman virtausta osoittava kuvake (potkuri)
täyttyy pyydetyn puhallusvoimakkuuden
mukaisesti.
Kun puhallusvoimakkuus lasketaan minimiin,
tuulettimen toiminta lakkaa.
Vältä ajamasta liian kauan pitkään
järjestelmän ollessa pois käytöstä
(vaarana lasien huurtuminen ja
ilmanlaadun huononeminen).
F

V

alitse " Air conditioning
"
valikko kosketusnäytöllä niin
saat näyttöön sivun järjestelmän
kytkimistä.
3
Ergonomia ja mukavuus

60
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016

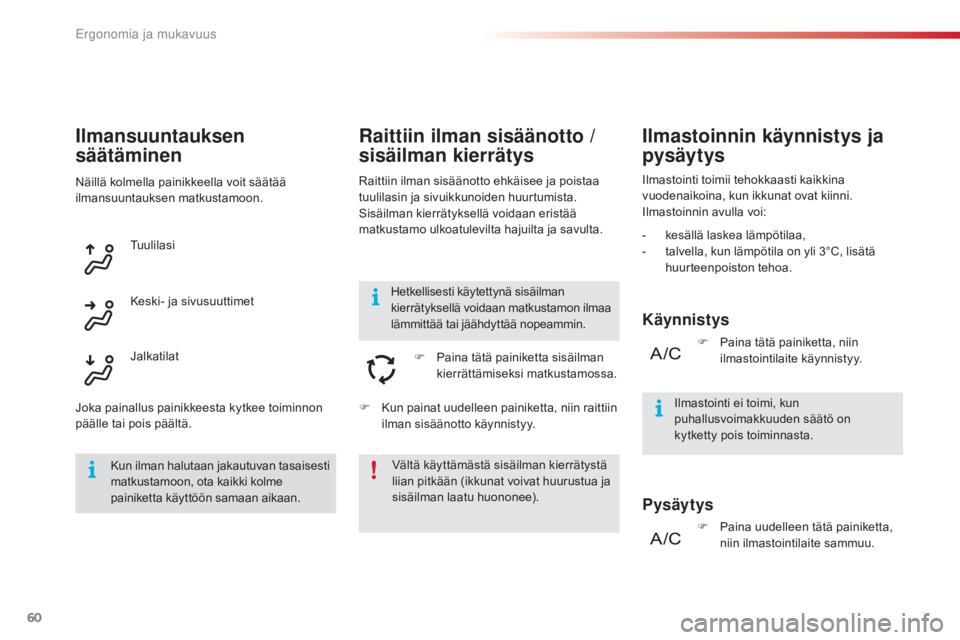

Raittiin ilman sisäänotto /
sisäilman kierrätys
Raittiin ilman sisäänotto ehkäisee ja poistaa
tuulilasin ja sivuikkunoiden huurtumista.
Sisäilman kierrätyksellä voidaan eristää
matkustamo ulkoatulevilta hajuilta ja savulta.F

P
aina tätä painiketta sisäilman
kierrättämiseksi matkustamossa. Ilmastointi toimii tehokkaasti kaikkina
vuodenaikoina, kun ikkunat ovat kiinni.
Ilmastoinnin avulla voi:
Ilmastoinnin käynnistys ja
pysäytys
Käynnistys
Pysäytys
Ilmastointi ei toimi, kun
puhallusvoimakkuuden säätö on
kytketty pois toiminnasta.
F

P
aina tätä painiketta, niin
ilmastointilaite käynnistyy.
Vältä käyttämästä sisäilman kierrätystä
liian pitkään (ikkunat voivat huurustua ja
sisäilman laatu huononee).
Hetkellisesti käytettynä sisäilman
kierrätyksellä voidaan matkustamon ilmaa
lämmittää tai jäähdyttää nopeammin.
-
k

esällä laskea lämpötilaa,
-

t

alvella, kun lämpötila on yli 3°C, lisätä
huurteenpoiston tehoa.
F
P
aina uudelleen tätä painiketta,
niin ilmastointilaite sammuu.
Ilmansuuntauksen
säätäminen
Näillä kolmella painikkeella voit säätää
ilmansuuntauksen matkustamoon.
Tuulilasi
Joka painallus painikkeesta kytkee toiminnon
päälle tai pois päältä. Jalkatilat Keski- ja sivusuuttimet
F

K
un painat uudelleen painiketta, niin raittiin
ilman sisäänotto käynnistyy.
Kun ilman halutaan jakautuvan tasaisesti
matkustamoon, ota kaikki kolme
painiketta käyttöön samaan aikaan.
Ergonomia ja mukavuus

61
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016
automaattinen ilmastointi
Kun ilmastointilaitte kytketään päälle, lämpötila,
ilmapuhallus ja ilman suuntaus matkustamossa
säätyvät automaattisesti.Lämpötilan säätäminen
F Suurenna arvoa painamalla tätä painiketta.
F

P
ienennä arvoa painamalla tätä
painiketta.
F
V

alitse kosketusnäytöllä
valikko Air conditioning ,
niin saat näyttöön sivun
ilmastointijärjestelmän kytkimistä.
Ilmastointilaite toimii automaattitilassa:
valitsemasi mukavuustason mukaan
järjestelmä ohjaa parhaalla tavalla lämpötilan,
ilmapuhalluksen ja ilmansuuntauksen
matkustamossa.F

P
aina painiketta
AUTO
ilmastointijärjestelmän
automaattitilan aktivoimiseksi
toimintaan tai pois toiminnasta.
Automaattinen ohjelmointi
Kytkeminen toimintaan /
toiminnasta pois
Ilmastointilaite toimii moottorin käydessä, mutta tuuletus ja sen kytkimet ovat käytössä virran ollessa kytkettynä.
Näkyvä arvo vastaa miellyttävää
sisälämpötilaa, ei tarkkaa astelukemaa.
3
Ergonomia ja mukavuus

62
C4-cactus_fi_Chap03_Ergonomie-et-confort_ed01-2016
Kun ilma ja moottori ovat kylmiä, ja
jottei matkustamoon puhallettaisi liikaa
kylmää ilmaa, puhallusvoimakkuus
voimistuu vähitellen, kunnes sopiva
lämpötila on saavutettu.
Kun autoon mennään sisälle ja
sisälämpötila on paljon kylmempi
tai kuumempi kuin säädetty arvo,
ei hyödytä muuttaa näkyvää arvoa
toivotun lämpötilan saavuttamiseksi
nopeammin. Järjestelmä tasaa
automaattisesti mahdollisimman
nopeasti lämpötilaeron.
Ilmastointitapa on yhdistetty ainoastaan
a
U

TO -
tilaan. Kuitenkin, kun
a
U

TO -tila kytketään pois
toiminnasta, viimeksi valittu ilmastointitapa jää
toimintaan.
Ilmastointitavan muuttaminen ei käynnistä
aU

TO -tilaa uudelleen, jos se on kytketty pois
toiminnasta. Menossa olevan ohjelman muuttamiseksi paina
painiketta, joka vastaa toivomaasi ohjelmaa:
Soft : etusijalla optimaalinen
mukavuustaso ja käyttöäänen
hiljaisuus ilmavirtauksen rajoituksen
ansiosta
Normal : tarjoaa parhaan
mahdollisen kompromissin, jossa
yhdistyvät tasainen lämpötila ja
hiljainen käyttöääni (oletusarvosäätö)
Fast : etusijalla dynaaminen ja
tehokas ilmanjako.

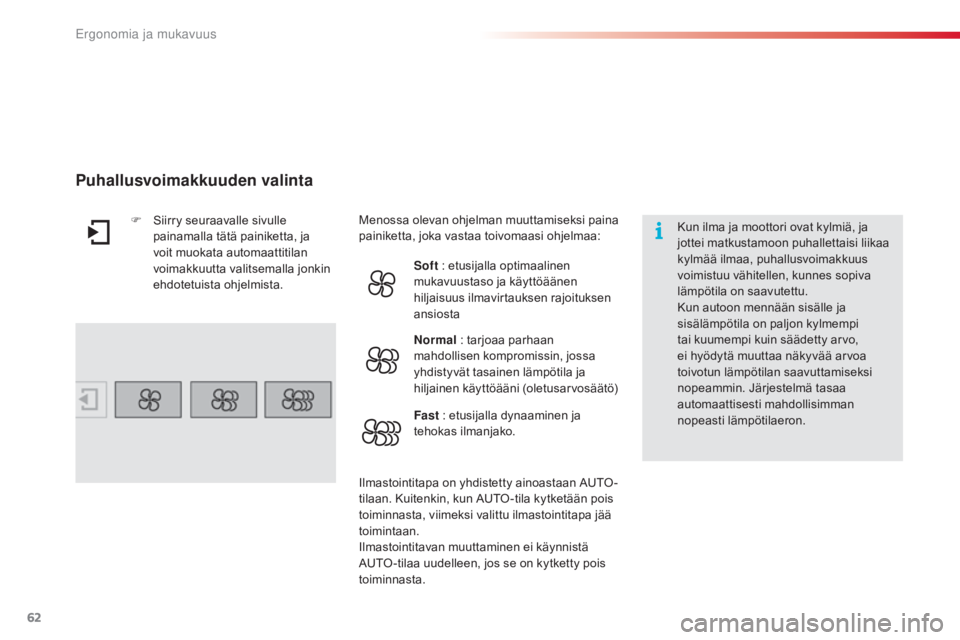

Puhallusvoimakkuuden valinta
F Siirry seuraavalle sivulle painamalla tätä painiketta, ja
voit muokata automaattitilan
voimakkuutta valitsemalla jonkin
ehdotetuista ohjelmista.
Ergonomia ja mukavuus
