Page 97 of 334

95
C4-cactus_fi_Chap05_securite_ed01-2016
Ajo-ohjeet
autosi on suunniteltu pääasiassa
asfaltoiduille teille, mutta sillä voi
ajaa tilapäisesti myös hieman
huonokuntoisemmilla teillä.
Sitä ei kuitenkaan ole tarkoitettu
vaikeisiin maasto-olosuhteisiin, kuten:
-
a
jo tai ylitykset sellaisessa
maastossa, jossa alusta
voi vaurioitua tai osia irrota
(polttoaineletku, polttoaineen
jäähdytin jne.) esteiden tai varsinkin
kivien vuoksi,
-
a
jo erittäin jyrkässä tai pidoltaan
vaikeassa maastossa,
-
v
esistön ylitys.Erilaiset maastot (muta, kostea
ruohikko jne.)
Kun autolla lähdetään liikkeelle, vähiten
pitävän pyörän annetaan luistaa. Tällöin
muta poistuu pyörän alta ja siihen tulee lisää
pitoa. Vastaavasti parhaiten pitävälle pyörälle
ohjataan mahdollisimman paljon vääntöä.
Kun auto liikkuu eteenpäin, järjestelmä optimoi
luiston, jotta se voi reagoida kuljettajan
ajotapaan mahdollisimman hyvin.
(tila käytössä 80 km/h nopeuteen asti)
F
K
äännä säädin tähän asentoon.
Hiekka
Tässä toimintatilassa molemmille vetäville
pyörille sallitaan hieman luistoa, jotta auto
etenisi paremmin eikä vajoaisi hiekkaan.
(tila käytössä 120 km/h nopeuteen asti)
F
K
äännä säädin tähän asentoon.
Älä käytä muita ajotoimintatiloja hiekalla
ajaessasi, auto saattaa juuttua hiekkaan. Jotkut ESC-toimintatilat (
aS
R ja CDS) voidaan
ottaa pois käytöstä kääntämällä säädin
asentoon " OFF".
Nämä toimintatilat kytkeytyvät automaattisesti
uudelleen nopeudella 50 km/h tai aina kun
sytytysvirta kytketään.
5
Turvallisuus
Page 98 of 334
96
C4-cactus_fi_Chap05_securite_ed01-2016
Tu r v a v y ö t
Etuturvavyöt
Etuturvavöissä on pyrotekninen kiristin- ja
voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta
etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja painaa ne
näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat
valmiustilassa heti sytytysvirran kytkemisen
jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja parantaa
näin turvavyön antamaa suojaa.Lukitseminen
F Vedä hihnasta ja aseta solki lukkoon.
F T arkista lukitus vetämällä hihnasta.
Lukituksen avaaminen
F Paina lukon punaista painiketta.
F an na turvavyön kelautua hitaasti.
Turvavyöt takana
Kaikilla takapaikoilla on kolmipisteturvavyö.
Turvallisuus
Page 99 of 334

97
C4-cactus_fi_Chap05_securite_ed01-2016
Kun auton nopeus saavuttaa noin
20 km/h, merkkivalo vilkkuu ja
samalla kuuluu merkkiääni noin
kahden minuutin ajan. Kahden
minuutin kuluttua merkkivalo(t)
jää(vät) palamaan, kunnes kuljettaja
tai etumatkustaja on lukinnut
tur vavyön.
Turvavyö(t) lukitsematta /
avattu - merkkivalo(t) Etuistuimen turvavyön/
turvavöiden merkkivalo(t)
Kun sytytysvirta kytketään päälle,
merkkivalo
1
s yttyy mittaristossa ja
vastaava merkkivalo ( 2
j
a 3) syttyy
punaisena turvavyön ja etumatkustajan
etuturvatyynyn merkkivalojen näytössä
silloin, kun kuljettaja ja/tai etumatkustaja
ei ole lukinnut turvavyötään tai on
avannut sen lukituksesta.
1.
M
ittariston merkkivalo: etuturvavyö(t)
lukitsematta / avattu
2.
K
uljettajan turvavyön merkkivalo
3.
E
tumatkustajan turvavyön merkkivalo
4.
O
ikealla istuvan takamatkustajan turvavyön
merkkivalo
5.
K
eskellä istuvan takamatkustajan
turvavyön merkkivalo
6.
V
asemmalla istuvan takamatkustajan
turvavyön merkkivalo
Takaturvavyön(vöiden) merkkivalo(t)
Vastaava merkkivalo ( 4 - 6)
syttyy punaisena turvavyön ja
etumatkustajan etuturvatyynyn
merkkivalojen näytössä silloin, kun
yksi tai useampi takamatkustaja avaa
turvavyön lukituksen.
5
Turvallisuus
Page 100 of 334

98
C4-cactus_fi_Chap05_securite_ed01-2016

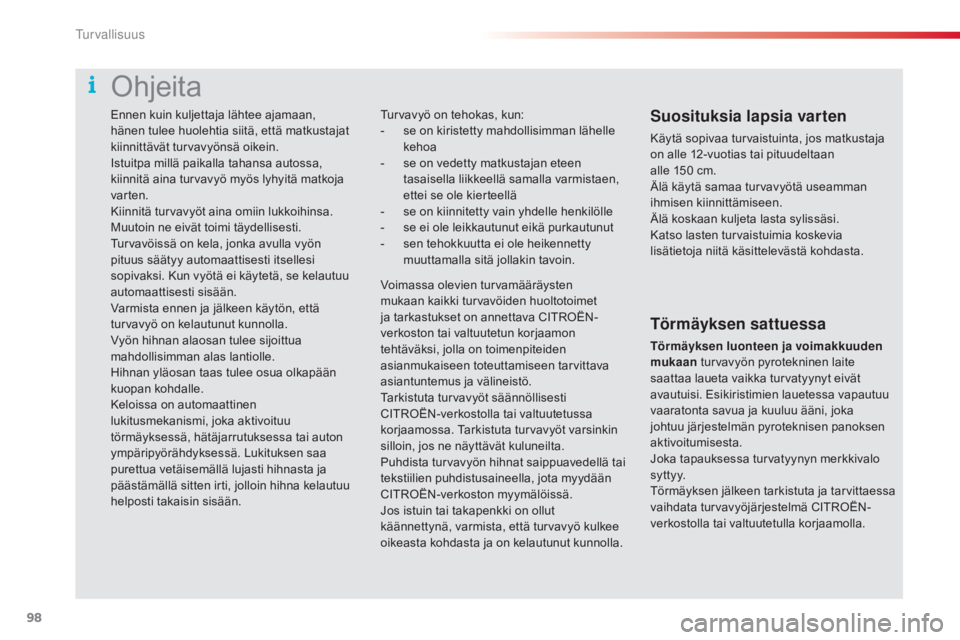

Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että matkustajat
kiinnittävät turvavyönsä oikein.
Istuitpa millä paikalla tahansa autossa,
kiinnitä aina turvavyö myös lyhyitä matkoja
varten.
Kiinnitä turvavyöt aina omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla vyön
pituus säätyy automaattisesti itsellesi
sopivaksi. Kun vyötä ei käytetä, se kelautuu
automaattisesti sisään.
Varmista ennen ja jälkeen käytön, että
turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään
kuopan kohdalle.
Keloissa on automaattinen
lukitusmekanismi, joka aktivoituu
törmäyksessä, hätäjarrutuksessa tai auton
ympäripyörähdyksessä. Lukituksen saa
purettua vetäisemällä lujasti hihnasta ja
päästämällä sitten irti, jolloin hihna kelautuu
helposti takaisin sisään.Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja
on alle 12-vuotias tai pituudeltaan
alle 150 cm.
Älä käytä samaa turvavyötä useamman
ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.
Katso lasten turvaistuimia koskevia
lisätietoja niitä käsittelevästä kohdasta.
Turvavyö on tehokas, kun:
-
s
e on kiristetty mahdollisimman lähelle
kehoa
-
s
e on vedetty matkustajan eteen
tasaisella liikkeellä samalla varmistaen,
ettei se ole kierteellä
-
s
e on kiinnitetty vain yhdelle henkilölle
-
s
e ei ole leikkautunut eikä purkautunut
-
s
en tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden
mukaan turvavyön pyrotekninen laite
saattaa laueta vaikka turvatyynyt eivät
avautuisi. Esikiristimien lauetessa vapautuu
vaaratonta savua ja kuuluu ääni, joka
johtuu järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merkkivalo
syttyy.
Törmäyksen jälkeen tarkistuta ja tarvittaessa
vaihdata turvavyöjärjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.
Voimassa olevien turvamääräysten
mukaan kaikki turvavöiden huoltotoimet
ja tarkastukset on annettava CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi, jolla on toimenpiteiden
asianmukaiseen toteuttamiseen tarvittava
asiantuntemus ja välineistö.
Tarkistuta turvavyöt säännöllisesti
CITROËN-verkostolla tai valtuutetussa
korjaamossa. Tarkistuta turvavyöt varsinkin
silloin, jos ne näyttävät kuluneilta.
Puhdista turvavyön hihnat saippuavedellä tai
tekstiilien puhdistusaineella, jota myydään
CITROËN-verkoston myymälöissä.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö kulkee
oikeasta kohdasta ja on kelautunut kunnolla.
Ohjeita
Turvallisuus
Page 101 of 334

99
C4-cactus_fi_Chap05_securite_ed01-2016
Turvatyynyt
Yleistä
Turvatyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkustajan) turvallisuuden
takaamiseksi rajuissa törmäyksissä.
Turvatyynyt täydentävät voimanrajoittimella
varustettuja turvavöitä (ei koske takapenkin
keskimatkustajan turvavyötä, jossa ei ole
voimanrajoitinta).
Törmäystilanteessa elektroniset törmäysanturit
havaitsevat ja analysoivat törmäyksen
havainnointialueille kohdistuneet etu- ja
sivutörmäykset.
-
T
urvatyynyt täyttyvät hetkessä ja suojaavat
siten paremmin auton matkustajia (paitsi
takapenkin keskimatkustajaa) rajuissa
törmäyksissä. Välittömästi törmäyksen
jälkeen turvatyynyt tyhjentyvät nopeasti,
jotta näkyvyys ei estyisi ja matkustajat
pääsisivät poistumaan autosta.
-
T
urvatyynyt eivät ehkä täyty lievemmissä
törmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä,
vaan pelkkä turvavyö takaa suojan näissä
tilanteissa. Tur vatyynyt eivät toimi, kun vir ta on
katkaistu.
Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Turvatyyny ei
enää laukea toisessa törmäyksessä
(samassa onnettomuudessa tai
toisessa onnettomuudessa).Kun yksi tai useampi turvatyyny
laukeaa, niistä purkautuu hieman
savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi
aiheuttaa ärsytysoireita herkille
ihmisille.
Yhden tai useamman turvatyynyn
laukeamisesta aiheutuva pamahdus
voi aiheuttaa kuulon hetkellisen
heikentymisen.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Si
vutörmäysalue
5
Turvallisuus
Page 102 of 334

100
C4-cactus_fi_Chap05_securite_ed01-2016
Etumatkustajan turvatyynyn
toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta.
F
Ku
n sytytysvir ta on katkaistu , työnnä
virta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen.
F
K
äännä se asentoon OFF .
F
V
edä avain sitten ulos tässä asennossa.Tämä merkkivalo syttyy turvavöiden
merkkivalojen näytössä, kun
sytytysvirta kytkeytyy. Se palaa niin
kauan kuin turvatyynyn toiminta on
estetty. Etumatkustajan etuturvatyyny
on ehdottomasti kytkettävä pois
toiminnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä
menosuuntaan.
Jos näin ei tehdä, lapsi voi saada
vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Etumatkustajan turvatyynyn
uudelleenaktivointi
Heti kun selkä menosuuntaan kiinnitetty
lastenistuin poistetaan etuistuimelta, sytytysvirta
katkaistuna , käännä kytkin asentoon ON .
Tällöin turvatyyny aktivoituu jälleen ja suojaa
etumatkustajaa törmäystilanteessa.
Etuturvatyynyt
Turvatyynyjen laukeaminen
Mikäli etumatkustajan turvatyynyn toimintaa ei
ole estetty, turvatyynyt laukeavat voimakkaassa
etutörmäyksessä, joka kohdistuu kokonaan tai
osittain etutörmäysalueelle A vaakatasossa
olevan auton pitkittäisakselin suuntaisesti
edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan pään
sekä rintakehän alueen ja kojelaudan väliin,
kuljettajan puolella pään sekä rintakehän
alueen ja ohjauspyörän väliin ja vaimentaa
kehon iskeytymistä eteenpäin. Järjestelmä, joka suojelee voimakkaassa
etutörmäyksessä kuljettajaa ja etumatkustajaa
sekä rajoittaa pään ja rintakehän
vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjauspyörän
keskiössä ja etumatkustajan turvatyyny
katossa, jolloin hansikaslokerolle jää enemmän
tilaa.
Kun sytytysvirta kytkeytyy, tämä
merkkivalo palaa turvavöiden
merkkivalojen näytössä noin
minuutin ajan merkiksi siitä, että
etumatkustajan etuturvatyyny on
aktivoitu.
Turvallisuus
Page 103 of 334
101
C4-cactus_fi_Chap05_securite_ed01-2016
Sivuturvatyynyt
Laukeaminen
Turvatyyny laukeaa törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka kohdistuu
joko kokonaan tai osittain sivutörmäysalueeseen B,
kun törmäys osuu kohtisuorassa ja vaakatasossa
auton pituusakselin suunnassa ulkopuolelta
sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantion ja
olkapään välisen alueen sekä vastaavan ovilevyn
väliin. Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa sekä
etumatkustajaa vähentäen ylävartalon alueen
(lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen
selkänojan runkoon oven puolelle.
Törmäyksen tunnistusalueet
A. Etutörmäysalue
B. Si vutörmäysalue
Toimintahäiriö
Jos oheinen merkkivalo mittaristossa
on syttynyt, ota ehdottomasti
yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon
turvatyynyjärjestelmän tarkistusta
varten. Turvatyynyt saattavat olla
laukeamatta jopa voimakkaassa
törmäyksessä.
5
Turvallisuus
Page 104 of 334

102
C4-cactus_fi_Chap05_securite_ed01-2016
Lievissä törmäyksissä tai kolhaisuissa
tai auton kääntyessä ympäri turvatyynyt
saattavat olla laukeamatta.
Taka- tai etutörmäyksessä
verhoturvatyynyt eivät laukea.
Järjestelmä antaa lisää suojaa voimakkaassa
sivutörmäyksessä kuljettajalle ja matkustajille
(lukuun ottamatta takana keskellä olevaa
matkustajaa) ja rajoittaa näin pään alueelle
kohdistuvia vammoja.
Verhotyynyt on sijoitettu ikkunapylväisiin ja
matkustamon yläosaan.
Verhoturvatyynyt
Laukeaminen
Verhoturvatyyny laukeaa samanaikaisesti
vastaavan sivuturvatyynyn kanssa
voimakkaassa sivutörmäyksessä,
joka kohdistuu kokonaan tai osittain
sivutörmäysalueelle
B kohtisuoraan ja
vaakatasossa auton pituusakselin suhteen, ja
auton ulkopuolelta sisäpuolelle.
Verhoturvatyyny asettuu etu- tai
takamatkustajan ja ikkunoiden väliin.
Jos tämä merkkivalo syttyy mittaristossa,
ota ehdottomasti yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon
järjestelmän tarkistusta varten.
Toimintahäiriö
On mahdollista, että turvatyynyt eivät laukea
enää edes voimakkaassa törmäyksessä.
Turvallisuus
