2018 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

ATTENZIONE
105)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d’incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
103

104
Pagina intenzionalmente lasciata bianca

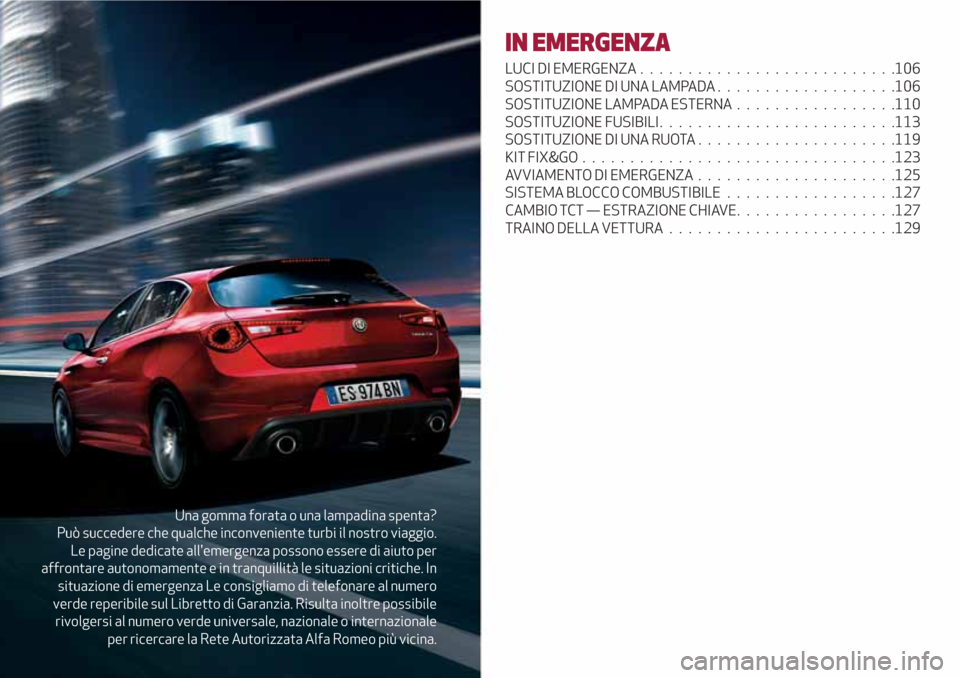

Una gomma forata o una lampadina spenta?
Può succedere che qualche inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza possono essere di aiuto per
affrontare autonomamente e in tranquillità le situazioni critiche. In
situazione di emergenza Le consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia. Risulta inoltre possibile
rivolgersi al numero verde universale, nazionale o internazionale
per ricercare la Rete Autorizzata Alfa Romeo più vicina.
IN EMERGENZA
LUCI DI EMERGENZA...........................106
SOSTITUZIONE DI UNA LAMPADA...................106
SOSTITUZIONE LAMPADA ESTERNA.................110
SOSTITUZIONE FUSIBILI.........................113
SOSTITUZIONE DI UNA RUOTA.....................119
KIT FIX&GO.................................123
AVVIAMENTO DI EMERGENZA . . ...................125
SISTEMA BLOCCO COMBUSTIBILE..................127
CAMBIO TCT — ESTRAZIONE CHIAVE.................127
TRAINO DELLA VETTURA........................129

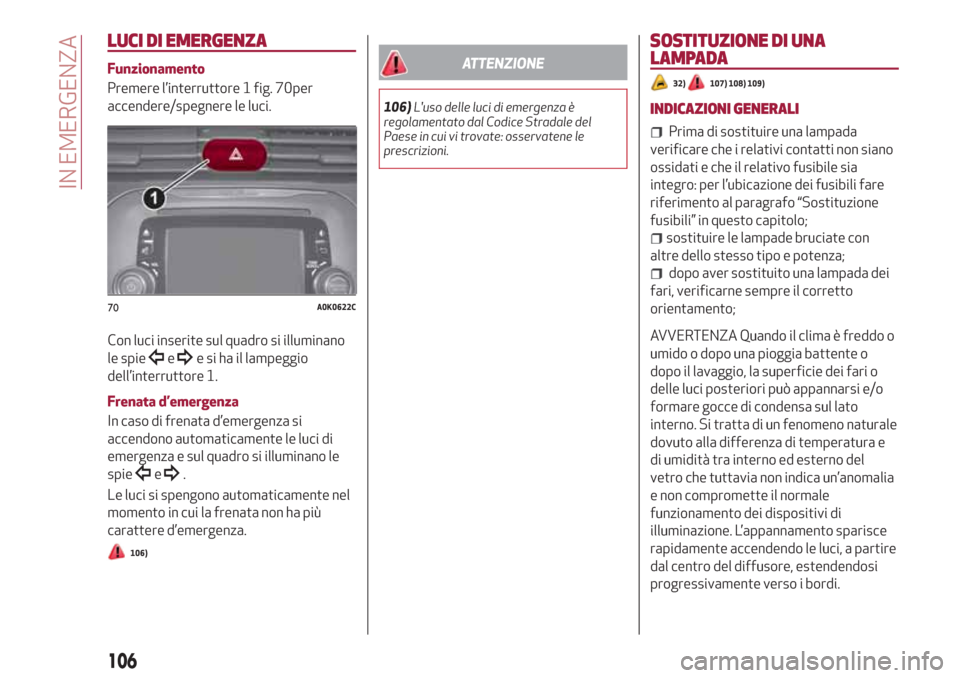

LUCI DI EMERGENZA
Funzionamento
Premere l’interruttore 1 fig. 70per
accendere/spegnere le luci.
Con luci inserite sul quadro si illuminano
le spie
ee si ha il lampeggio
dell’interruttore 1.
Frenata d’emergenza
In caso di frenata d’emergenza si
accendono automaticamente le luci di
emergenza e sul quadro si illuminano le
spie
e.
Le luci si spengono automaticamente nel
momento in cui la frenata non ha più
carattere d’emergenza.
106)
ATTENZIONE
106)L'uso delle luci di emergenza è
regolamentato dal Codice Stradale del
Paese in cui vi trovate: osservatene le
prescrizioni.
SOSTITUZIONE DI UNA
LAMPADA
32)107) 108) 109)
INDICAZIONI GENERALI
Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati e che il relativo fusibile sia
integro: per l’ubicazione dei fusibili fare
riferimento al paragrafo “Sostituzione
fusibili” in questo capitolo;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
AVVERTENZA Quando il clima è freddo o
umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno naturale
dovuto alla differenza di temperatura e
di umidità tra interno ed esterno del
vetro che tuttavia non indica un’anomalia
e non compromette il normale
funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, a partire
dal centro del diffusore, estendendosi
progressivamente verso i bordi.
70A0K0622C
106
IN EMERGENZA

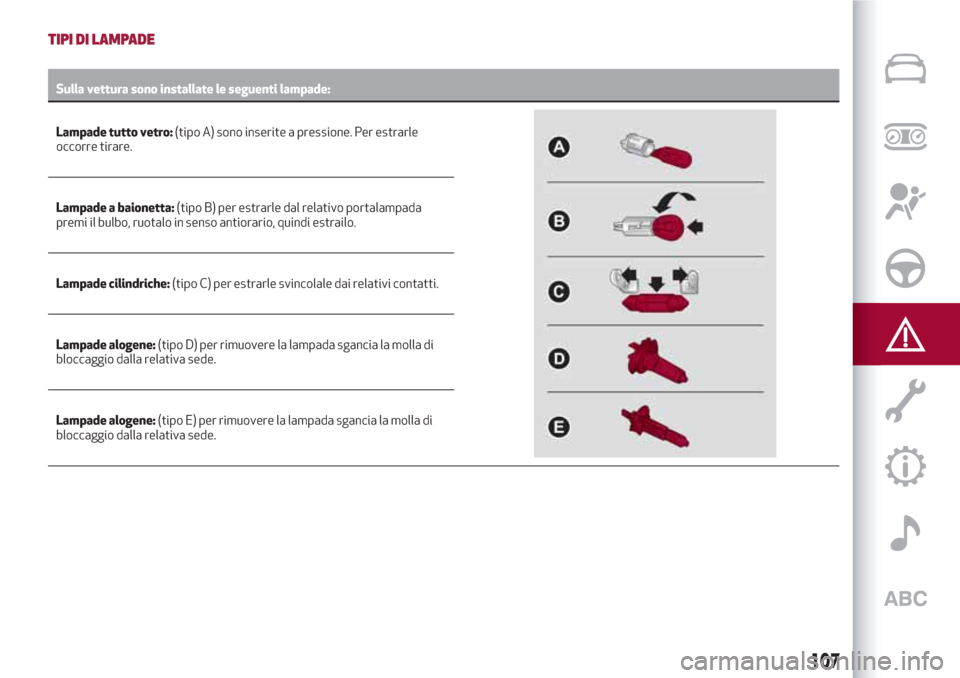

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono
inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta:(tipo B) per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
Lampade cilindriche:(tipo C) per estrarle svincolale dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada sgancia la molla di
bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada sgancia la molla di
bloccaggio dalla relativa sede.
107

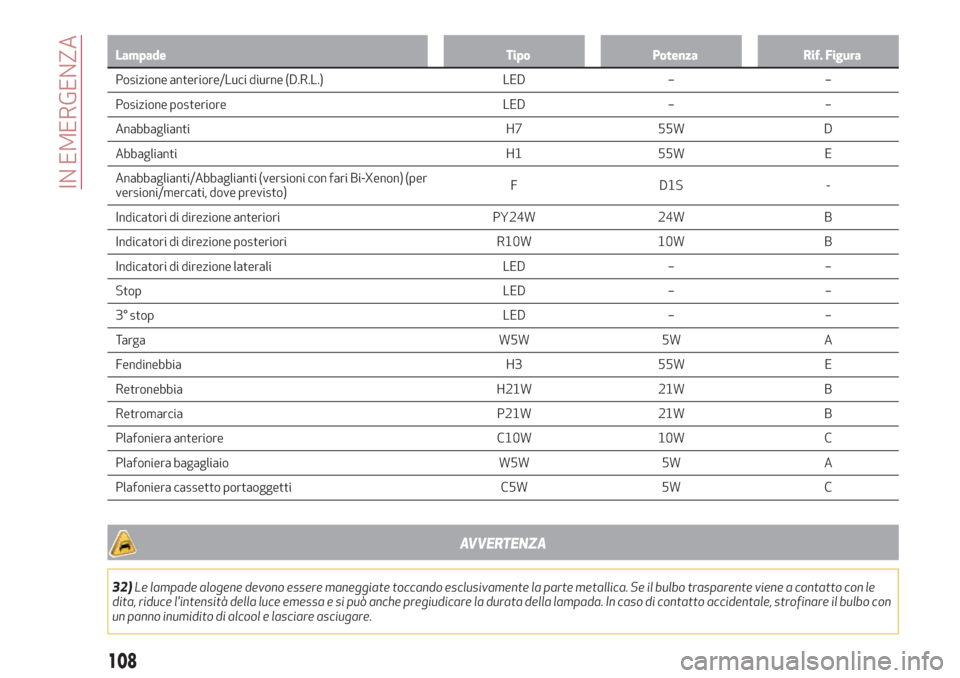

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne (D.R.L.) LED – –
Posizione posteriore LED – –
Anabbaglianti H7 55W D
Abbaglianti H1 55W E
Anabbaglianti/Abbaglianti
(versioni con fari Bi-Xenon) (per
versioni/mercati, dove previsto)F D1S -
Indicatori di direzione anteriori PY24W 24W B
Indicatori di direzione posteriori R10W 10W B
Indicatori di direzione laterali LED – –
Stop LED – –
3° stop LED – –
Targa W5W 5W A
Fendinebbia H3 55W E
Retronebbia H21W 21W B
Retromarcia P21W 21W B
Plafoniera anteriore C10W 10W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
AVVERTENZA
32)Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con le
dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il bulbo con
un panno inumidito di alcool e lasciare asciugare.
108
IN EMERGENZA

ATTENZIONE
107)Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
108)Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro.
109)A causa dell’elevata tensione di alimentazione, l’eventuale sostituzione di una lampada a scarica di gas (Bi-Xenon) deve essere effettuata
soltanto da personale specializzato: pericolo di morte! Rivolgersi alla Rete Assistenziale Alfa Romeo.
109

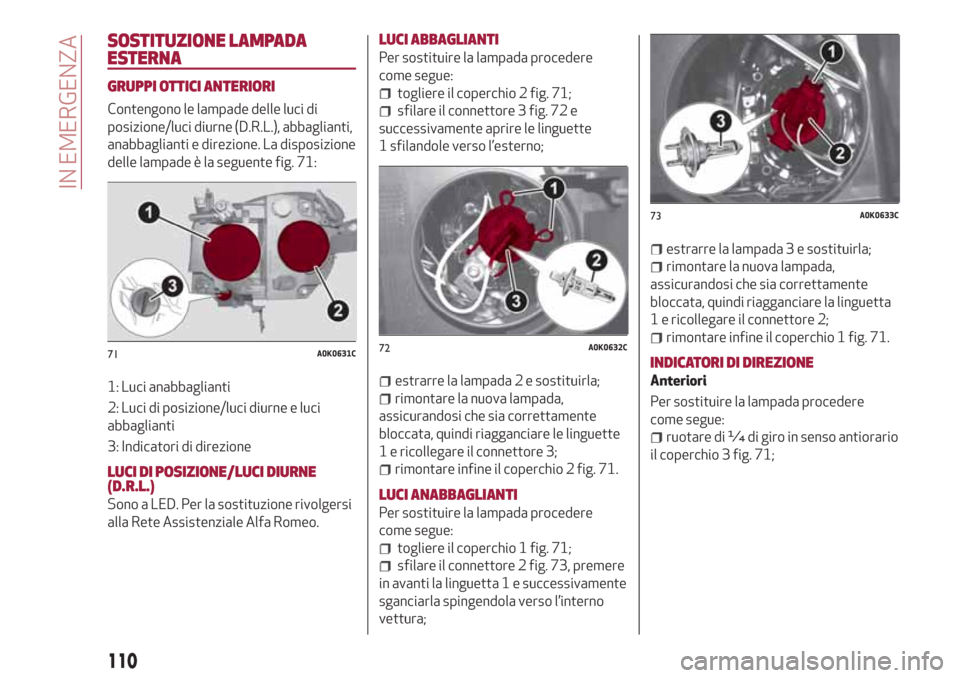

SOSTITUZIONE LAMPADA
ESTERNA
GRUPPI OTTICI ANTERIORI
Contengono le lampade delle luci di
posizione/luci diurne (D.R.L.), abbaglianti,
anabbaglianti e direzione. La disposizione
delle lampade è la seguente fig. 71:
1: Luci anabbaglianti
2: Luci di posizione/luci diurne e luci
abbaglianti
3: Indicatori di direzione
LUCI DI POSIZIONE/LUCI DIURNE
(D.R.L.)
Sono a LED. Per la sostituzione rivolgersi
alla Rete Assistenziale Alfa Romeo.
LUCI ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
togliere il coperchio 2 fig. 71;
sfilare il connettore 3 fig. 72 e
successivamente aprire le linguette
1 sfilandole verso l’esterno;
estrarre la lampada 2 e sostituirla;
rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi riagganciare le linguette
1 e ricollegare il connettore 3;
rimontare infine il coperchio 2 fig. 71.
LUCI ANABBAGLIANTI
Per sostituire la lampada procedere
come segue:
togliere il coperchio 1 fig. 71;
sfilare il connettore 2 fig. 73, premere
in avanti la linguetta 1 e successivamente
sganciarla spingendola verso l’interno
vettura;
estrarre la lampada 3 e sostituirla;
rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi riagganciare la linguetta
1 e ricollegare il connettore 2;
rimontare infine il coperchio 1 fig. 71.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedere
come segue:
ruotare di ¼ di giro in senso antiorario
il coperchio 3 fig. 71;
71A0K0631C72A0K0632C
73A0K0633C
110
IN EMERGENZA
