2018 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

AVVERTENZA
20)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata massima
di 6 ore) nella zona del pretensionatore
possono provocare danneggiamenti o
attivazioni. Rivolgersi alla Rete Assistenziale
Alfa Romeo qualora si debba intervenire su
tali componenti.
TRASPORTARE BAMBINI IN
SICUREZZA
Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare
seduti e assicurati dagli opportuni
sistemi di ritenuta, compreso neonati e
bambini!
Questa prescrizione è obbligatoria,
secondo la direttiva 2003/20/CE, in tutti
i Paesi membri dell'Unione Europea.
I bambini di statura inferiore a
1,50 metri, fino a 12 anni di età, devono
essere protetti con idonei dispositivi di
ritenuta e dovrebbero essere alloggiati
nei posti posteriori. Le statistiche sugli
incidenti indicano che i sedili posteriori
offrono maggiore garanzia di incolumità
per i bambini.
I bambini, rispetto agli adulti, hanno la
testa, proporzionalmente più grande e
pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non
sono completamente sviluppati. Sono
pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi
diversi dalle cinture degli adulti,al fine di
ridurre al minimo il rischio di lesioni in
caso di incidente, frenata o manovra
improvvisa.
I bambini devono sedere in modo sicuro e
confortevole. Compatibilmente con le
caratteristiche dei seggiolini utilizzati, si
raccomanda di mantenere il più a lungopossibile (almeno fino a 3-4 anni di età) i
bambini in seggiolini orientati
contromarcia, in quanto questa è la
posizione più protettiva in caso di urto.
60) 61) 62) 63)
La scelta del dispositivo di ritentuta
bambino più idoneo da utilizzare va fatta
in base al peso del bambino; ci sono
diverse tipologie di sistemi di ritenuta
bambini, si raccomanda di scegliere
sempre quello più adeguato al bambino.
Oltre 1,50 m di statura i bambini, dal
punto di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano
normalmente le cinture di sicurezza.
In Europa le caratteristiche dei sistemi di
ritenuta bambini sono regolamentate
dalla norma ECE-R44, che li suddivide in
cinque gruppi di peso:
Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a
13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
71

Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione,
insieme con il marchio di controllo, su
una targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori MOPAR
®sono
disponibili seggiolini bambino adeguati
ad ogni gruppo di peso. Si consiglia
questa scelta, essendo stati sperimentati
specificatamente per le vetture Alfa
Romeo.
ATTENZIONE
60)GRAVE PERICOLO In presenza di air bag
frontale lato passeggero attivato, non
disporre sul sedile anteriore passeggero
seggiolini bambino che si montano nel verso
opposto a quello di marcia. L'attivazione
dell'air bag, in caso di urto, potrebbe
produrre lesioni mortali al bambino
trasportato indipendentemente dalla
gravità dell'urto. Si consiglia pertanto di
trasportare, sempre, i bambini seduti sul
proprio seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
61)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna simbologia
sull'etichetta ubicata sull'aletta parasole.
Attenersi sempre a quanto riportato
sull'aletta parasole lato passeggero (vedere
quanto descritto al paragrafo "Sistema di
protezione supplementare (SRS) - Air bag").62)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si monta
nel verso contrario di marcia, gli air bag lato
passeggero frontale e laterale (Side bag)
devono essere disattivati agendo sul Menu
principale del display (vedere quanto
descritto al paragrafo "Display" nel capitolo
"Conoscenza del quadro strumenti"),
verificandone l'avvenuta disattivazione
tramite l'accensione del LED
OFF sulla
mostrina posizionata sulla plancia
portastrumenti. Inoltre il sedile passeggero
dovrà essere regolato nella posizione più
arretrata, al fine di evitare eventuali contatti
del seggiolino bambini con la plancia.
63)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino seduto
od alloggiato nell'apposito seggiolino
MONTAGGIO SEGGIOLINO
“UNIVERSALE” (con le cinture di
sicurezza)
GRUPPO0e0+
65) 66) 67) 68) 69)
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in
fig. 47 che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato in
fig. 47 e deve trattenere a sua volta il
bambino con le sue cinture incorporate.
47A0K0014C
72
SICUREZZA

GRUPPO 1
64) 65) 66) 67) 68) 69)
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 48.
GRUPPO 2
65) 66) 67) 68) 69)
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle
cinture della vettura fig. 49.In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente il
bambino rispetto alle cinture di sicurezza,
in modo che il tratto diagonale della
cintura di sicurezza aderisca al torace e
non al collo e che il tratto orizzontale
della cintura di sicurezza aderisca al
bacino e non all'addome del bambino.GRUPPO 3
65) 66) 67) 68) 69)
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 50 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
48A0K0129C
49A0K0016C50A0K0017C
73

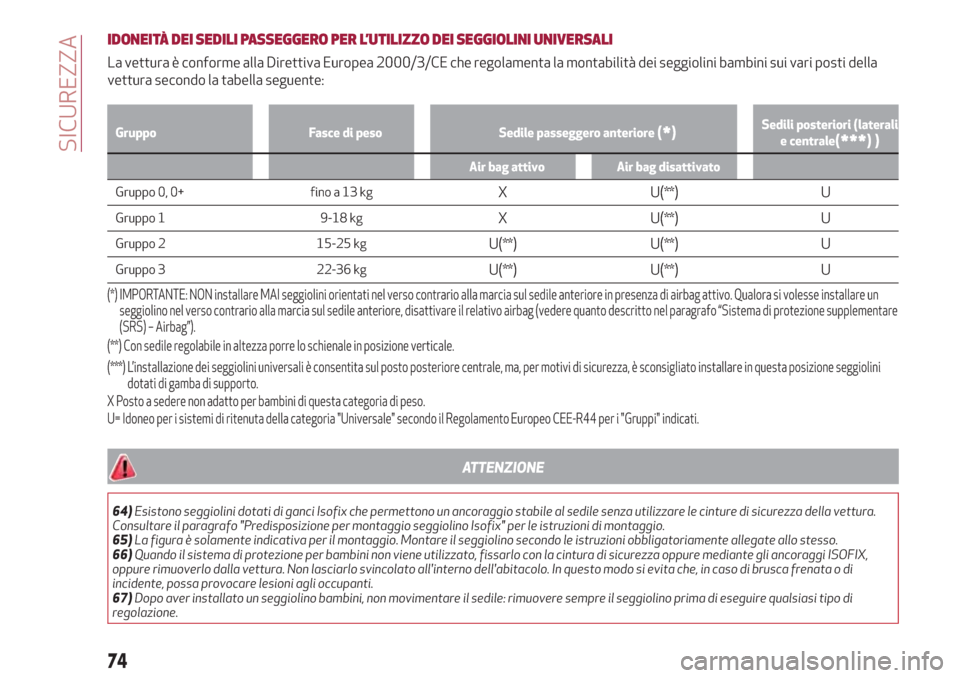

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo la tabella seguente:
ATTENZIONE
64)Esistono seggiolini dotati di ganci Isofix che permettono un ancoraggio stabile al sedile senza utilizzare le cinture di sicurezza della vettura.
Consultare il paragrafo "Predisposizione per montaggio seggiolino Isofix" per le istruzioni di montaggio.
65)La figura è solamente indicativa per il montaggio. Montare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
66)Quando il sistema di protezione per bambini non viene utilizzato, fissarlo con la cintura di sicurezza oppure mediante gli ancoraggi ISOFIX,
oppure rimuoverlo dalla vettura. Non lasciarlo svincolato all'interno dell'abitacolo. In questo modo si evita che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli occupanti.
67)Dopo aver installato un seggiolino bambini, non movimentare il sedile: rimuovere sempre il seggiolino prima di eseguire qualsiasi tipo di
regolazione.
74
SICUREZZAGruppo Fasce di peso Sedile passeggero anteriore(*)Sedili posteriori (laterali
e centrale(***))
Air bag attivo Air bag disattivato
Gruppo 0, 0+ fino a 13 kgX U(**) U
Gruppo 1 9-18 kgX U(**) U
Gruppo 2 15-25 kgU(**) U(**) U
Gruppo 3 22-36 kgU(**) U(**) U
(*) IMPORTANTE: NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag attivo. Qualora si volesse installare un
seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag (vedere quanto descritto nel paragrafo “Sistema diprotezione supplementare
(SRS) – Airbag”).
(***) L’installazione dei seggiolini universali è consentita sul posto posteriore centrale, ma, per motivi di sicurezza, è sconsigliato installare in questa posizione seggiolini
dotati di gamba di supporto.
X Posto a sedere non adatto per bambini di questa categoria di peso.
U= Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati. (**) Con sedile regolabile in altezza porre lo schienale in posizione verticale.

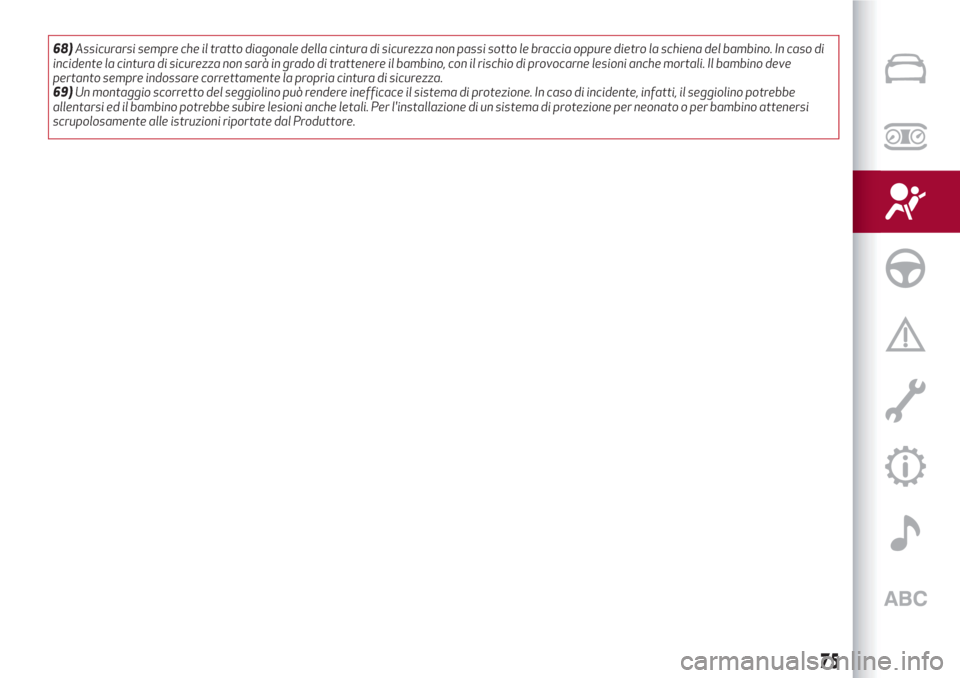

68)Assicurarsi sempre che il tratto diagonale della cintura di sicurezza non passi sotto le braccia oppure dietro la schiena del bambino. In caso di
incidente la cintura di sicurezza non sarà in grado di trattenere il bambino, con il rischio di provocarne lesioni anche mortali. Il bambino deve
pertanto sempre indossare correttamente la propria cintura di sicurezza.
69)Un montaggio scorretto del seggiolino può rendere inefficace il sistema di protezione. In caso di incidente, infatti, il seggiolino potrebbe
allentarsi ed il bambino potrebbe subire lesioni anche letali. Per l'installazione di un sistema di protezione per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal Produttore.
75

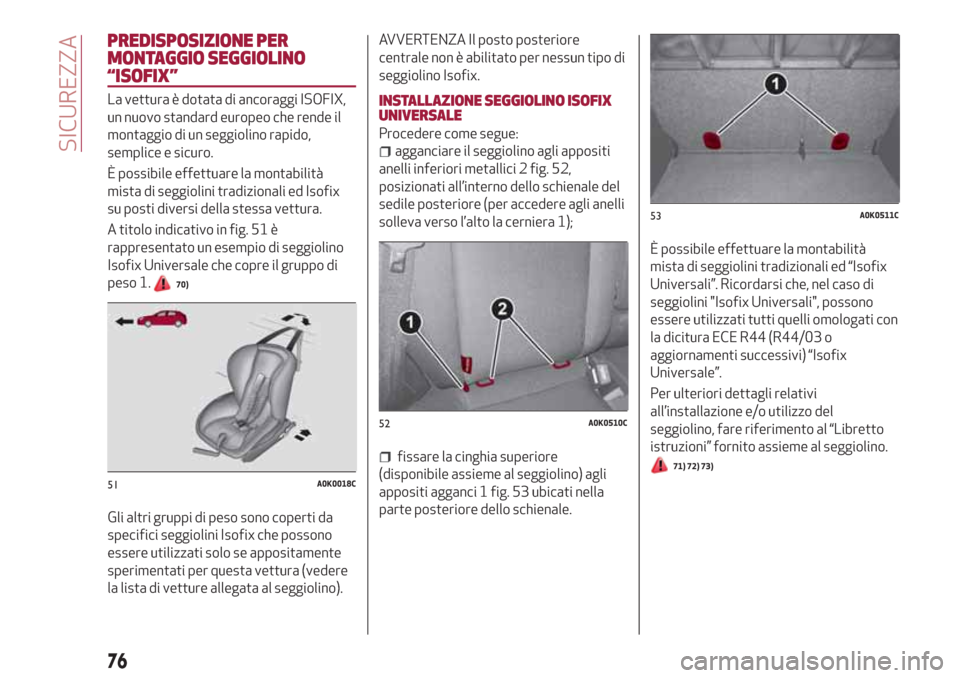

PREDISPOSIZIONE PER
MONTAGGIO SEGGIOLINO
“ISOFIX”
La vettura è dotata di ancoraggi ISOFIX,
un nuovo standard europeo che rende il
montaggio di un seggiolino rapido,
semplice e sicuro.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed Isofix
su posti diversi della stessa vettura.
A titolo indicativo in fig. 51 è
rappresentato un esempio di seggiolino
Isofix Universale che copre il gruppo di
peso 1.
70)
Gli altri gruppi di peso sono coperti da
specifici seggiolini Isofix che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
AVVERTENZA Il posto posteriore
centrale non è abilitato per nessun tipo di
seggiolino Isofix.
INSTALLAZIONE SEGGIOLINO ISOFIX
UNIVERSALE
Procedere come segue:
agganciare il seggiolino agli appositi
anelli inferiori metallici 2 fig. 52,
posizionati all’interno dello schienale del
sedile posteriore (per accedere agli anelli
solleva verso l’alto la cerniera 1);
fissare la cinghia superiore
(disponibile assieme al seggiolino) agli
appositi agganci 1 fig. 53 ubicati nella
parte posteriore dello schienale.È possibile effettuare la montabilità
mista di seggiolini tradizionali ed “Isofix
Universali”. Ricordarsi che, nel caso di
seggiolini "Isofix Universali", possono
essere utilizzati tutti quelli omologati con
la dicitura ECE R44 (R44/03 o
aggiornamenti successivi) “Isofix
Universale”.
Per ulteriori dettagli relativi
all’installazione e/o utilizzo del
seggiolino, fare riferimento al “Libretto
istruzioni” fornito assieme al seggiolino.71) 72) 73)
51A0K0018C
52A0K0510C
53A0K0511C
76
SICUREZZA

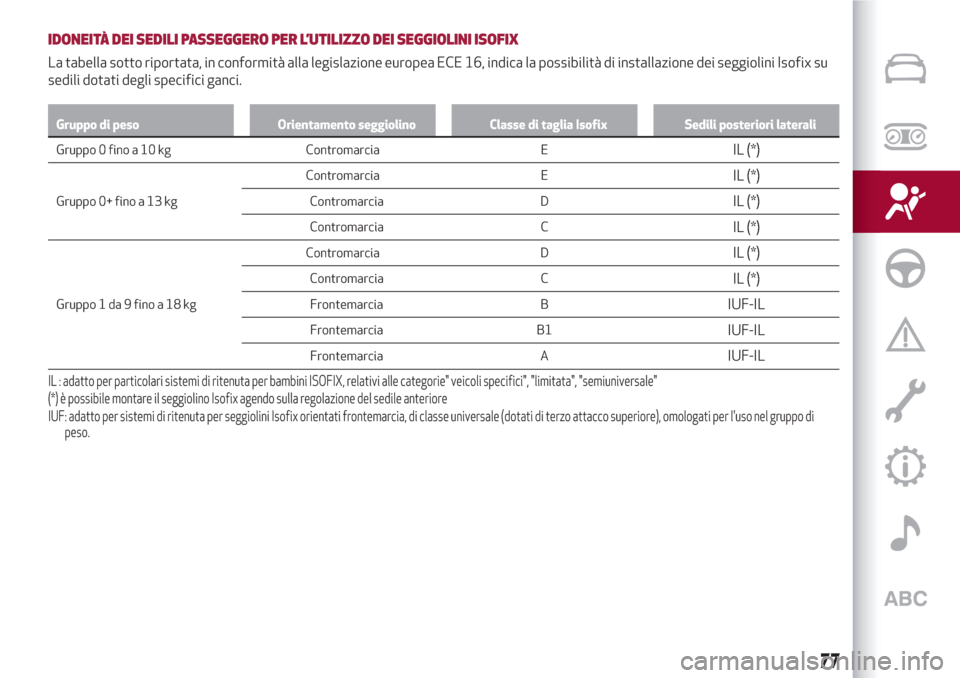

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini Isofix su
sedili dotati degli specifici ganci.
Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Sedili posteriori laterali
Gruppo 0 fino a 10 kg Contromarcia EIL (*)
Gruppo 0+ fino a 13 kgContromarcia E
IL (*)
Contromarcia DIL (*)
Contromarcia CIL (*)
Gruppo 1 da 9 fino a 18 kgContromarcia D
IL (*)
Contromarcia CIL (*)
Frontemarcia BIUF-IL
Frontemarcia B1IUF-IL
Frontemarcia AIUF-IL
IL : adatto per particolari sistemi di ritenuta per bambini ISOFIX, relativi alle categorie" veicoli specifici", "limitata", "semiuniversale"
(*) è possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore
IUF: adatto per sistemi di ritenuta per seggiolini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omologati per l'uso nel gruppo di
peso.
77

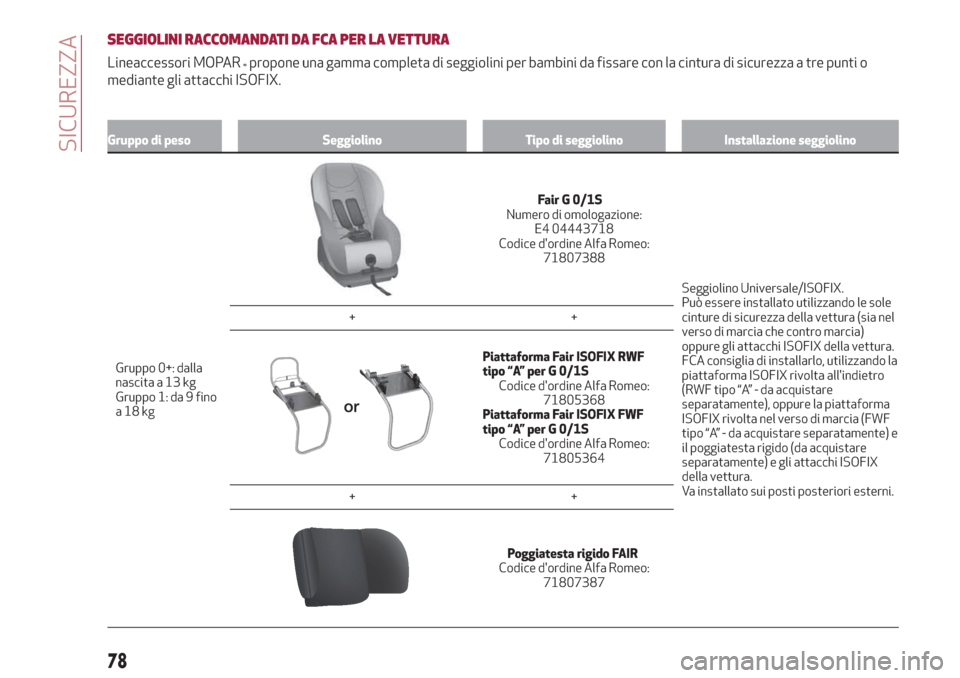

SEGGIOLINI RACCOMANDATI DA FCA PER LA VETTURA
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o
mediante gli attacchi ISOFIX.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+: dalla
nascita a 13 kg
Gruppo 1: da 9 fino
a18kg
Fair G 0/1S
Numero di omologazione:
E4 04443718
Codice d'ordine Alfa Romeo:
71807388
Seggiolino Universale/ISOFIX.
Può essere installato utilizzando le sole
cinture di sicurezza della vettura (sia nel
verso di marcia che contro marcia)
oppure gli attacchi ISOFIX della vettura.
FCA consiglia di installarlo, utilizzando la
piattaforma ISOFIX rivolta all'indietro
(RWF tipo “A” - da acquistare
separatamente), oppure la piattaforma
ISOFIX rivolta nel verso di marcia (FWF
tipo “A” - da acquistare separatamente) e
il poggiatesta rigido (da acquistare
separatamente) e gli attacchi ISOFIX
della vettura.
Va installato sui posti posteriori esterni. ++
Piattaforma Fair ISOFIX RWF
tipo “A” per G 0/1S
Codice d'ordine Alfa Romeo:
71805368
Piattaforma Fair ISOFIX FWF
tipo “A” per G 0/1S
Codice d'ordine Alfa Romeo:
71805364
++
Poggiatesta rigido FAIR
Codice d'ordine Alfa Romeo:
71807387
78
SICUREZZA
