2018 Alfa Romeo Giulietta Manuale del proprietario (in Italian)

SIMBOLI SUL DISPLAY
Simbolo sul display Cosa significa Cosa fare
AVARIA ALTERNATORE
In caso di avaria dell'alternatore il simbolo viene
visualizzato sul display.Se il simbolo rimane visualizzato sul display, rivolgersi
appena possibile alla Rete Assistenziale Alfa Romeo.
INCOMPLETA CHIUSURA PORTE
(per versioni/mercati, dove previsto)
Il simbolo compare sul display quando una o più porte od il
portellone bagagliaio non sono perfettamente chiusi. Con
porte aperte e vettura in movimento viene emessa una
segnalazione acustica.
Su alcune versioni il simbolo compare sul display anche
quando il cofano motore non è perfettamente chiuso.
AVARIA STERZO ATTIVO DUAL PINION
(per versioni/mercati, dove previsto)
In caso di avaria dello sterzo attivo Dual Pinion il simbolo
viene visualizzato sul display.
In caso di guasto può non aversi l’effetto dello sterzo e lo
sforzo sul volante potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
AVVERTENZA A seguito di uno stacco batteria lo sterzo
necessita di un’inizializzazione che viene indicata
mediante la comparsa dell'icona. Per eseguire questa
procedura è sufficiente girare il volante da una estremità
all’altra oppure semplicemente proseguire in direzione
rettilinea per circa 100 metri.
55

Simbolo sul display Cosa significa Cosa fare
SISTEMA BLOCCO COMBUSTIBILE
Il simbolo viene visualizzato sul display in caso di
intervento del blocco combustibile.Per la procedura di riattivazione del sistema blocco
combustibile vedere paragrafo "Comandi" nel capitolo
"Conoscenza della vettura". Se non fosse comunque
possibile ripristinare l'alimentazione di combustibile,
rivolgersi alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ESTERNE
Il simbolo compare quando viene rilevata un'anomalia ad
una delle seguenti luci:
luci diurne (DRL)
luci di posizione
luci di direzione
luci retronebbia
luci targa
luci di retromarciaL'anomalia riferita a queste lampade potrebbe essere
causata da: la presenza di uno o più fusibili di protezione
interrotti, la presenza di una o più lampade bruciate o
l'interruzione di un collegamento elettrico.Procedere alla verifica ed alla eventuale sostituzione dei
fusibili interessati, secondo quanto descritto al paragrafo
"Sostituzione fusibili" nel capitolo "In emergenza". In caso
di mancata soluzione dell'anomalia, procedere alla verifica
ed all'eventuale sostituzione delle lampade interessate,
secondo quanto descritto al paragrafo "Sostituzione
lampada esterna" nel capitolo "In emergenza".
Se anche in seguito a questo intervento l'anomalia non
fosse risolta, rivolgersi alla Rete Assistenziale Alfa Romeo
per un accurato controllo dell'impianto elettrico.
AVARIA LUCI STOP
Il simbolo viene visualizzato sul display quando viene
rilevata un’anomalia alle luci di arresto (stop).L’anomalia potrebbe essere dovuta alla bruciatura della
lampada, del relativo fusibile di protezione, oppure
l’interruzione del collegamento elettrico.
AVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Viene visualizzato il simbolo sul display in caso di avaria
del sensore crepuscolare.Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
AVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Viene visualizzato il simbolo sul display in caso di avaria
del sensore pioggia.Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
56
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo sul display Cosa significa Cosa fare
AVARIA SENSORI PARCHEGGIO
(per versioni/mercati, dove previsto)
Viene visualizzato il simbolo sul display in caso di avaria
dei sensori di parcheggio.Rivolgersi il più presto possibile alla Rete Assistenziale
Alfa Romeo per far eliminare l’anomalia.
AVARIA SISTEMA ALFA ROMEO CODE/AVARIA
ALLARME
(per versioni/mercati, dove previsto)
Il simbolo compare sul display per segnalare l’avaria del
sistema Alfa Romeo CODE o dell'allarme (per
versioni/mercati, dove previsto).Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
Tentativo di effrazione
L’accensione del simbolo sul display, segnala un tentativo
di effrazione.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo.
RISERVA COMBUSTIBILE/LIMITATA AUTONOMIA
(solo per versioni GPL)
Il simbolo compare quando nel serbatoio sono rimasti
circa8-10litri di combustibile. Sul display lampeggia la
prima barra e i bordi delle barre degli altri 3 livelli di GPL
dell'indicatore “LPG”.
AVARIA GENERICA
(per versioni/mercati, dove previsto)
Il simbolo compare in concomitanza degli eventi sotto
riportati.In questi casi rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare l’anomalia.
Surriscaldamento frizione
Il simbolo compare in caso di surriscaldamento della frizione.
Avaria sensore pressione olio motore
Il simbolo compare quando viene rilevata un’anomalia al sensore pressione olio motore.
Blocco combustibile
Il simbolo compare quando il sistema blocco combustibile è in avaria.
57

Simbolo sul display Cosa significa Cosa fare
USURA PASTIGLIE FRENO
(per versioni/mercati, dove previsto)
Il simbolo compare sul display quando le pastiglie dei freni
anteriori e posteriori risultano usurate.Provvedere alla sostituzione appena possibile.
58
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo sul display Cosa significa Cosa fare
POSSIBILE PRESENZA GHIACCIO SU STRADA
Viene visualizzato il simbolo sul display quando la
temperatura esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di temperatura
esterna, le cifre che ne indicano il valore sono sostituite da
trattini.
L'accensione di questo simbolo suggerisce di inserire un
rapporto superiore del cambio (aumento di marcia).
L'accensione di questo simbolo suggerisce di inserire un
rapporto inferiore del cambio (scalata di marcia).
L'accensione di questo simbolo indica di premere il pedale
frizione per consentire l'avviamento.
AVARIA START&STOP
In caso di avaria del sistema Start&Stop sul display viene
visualizzato il simbolo
a luce fissa.In questi casi rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare l’anomalia.
ATTIVAZIONE/DISATTIVAZIONE SISTEMA START&STOP
(per versioni/mercati, dove previsto)
Attivazione sistema Start&Stop
In caso di attivazione il LED ubicato sopra il pulsante
è
spento (vedere paragrafo “Start&Stop” in questo
capitolo).
Disattivazione sistema Start&Stop
La disattivazione del sistema Start&Stop è segnalata
dalla visualizzazione del simbolo
sul display.
Con sistema disattivato il LED ubicato sopra il pulsante
è acceso.
59

ATTENZIONE
22)Se la spianon si accende portando il dispositivo di avviamento in posizione ON oppure se rimane accesa durante la marcia (unitamente al
messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori
potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo per l’immediato controllo del sistema.
23)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti,dell'iconae dal lampeggio della spia di
disabilitazione air bag passeggero sullo specchio retrovisore. In aggiunta il sistema air bag provvede alla disattivazione automatica dell'air bag
lato passeggero (per versioni/mercati dove previsto). In tal caso la spia potrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di
proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo per l'immediato controllo del sistema
24)A fronte dell'accensione della spia, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione
della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della garanzia. Si ricordia
che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non
bisogna assolutamente aggiungere nel motore altro olio.
25)Se la spia lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo.
26)Se la spia (oppure l'icona sul display) lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Alfa Romeo.
27)La velocità di marcia deve essere sempre adeguata alla situazione del traffico ed alle condizioni atmosferiche, attenendosi peraltro alle leggi
vigenti sulla circolazione stradale. È possibile spegnere il motore anche con spia
accesa: ripetute interruzioni del processo di rigenerazione
potrebbero tuttavia causare un degrado precoce dell’olio motore. Per questo motivo è sempre consigliato attendere lo spegnimento del simbolo
prima di spegnere il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione del DPF con vettura ferma.
AVVERTENZA
17)Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
18)Se, con dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo.
19)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del motore.
Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in
questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
60
CONOSCENZA DEL QUADRO STRUMENTI

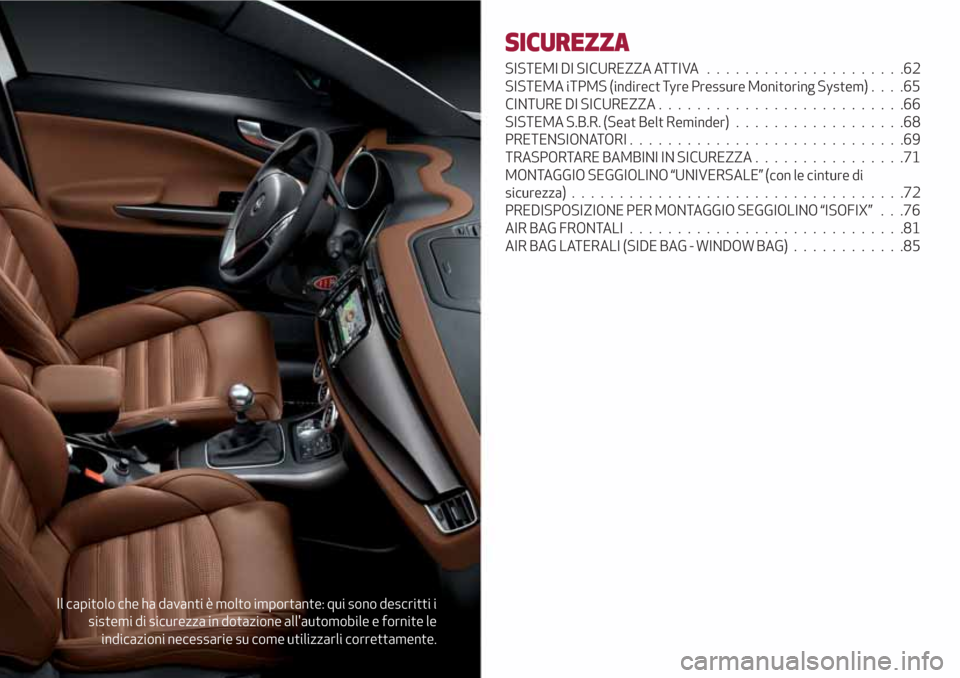

Il capitolo che ha davanti è molto importante: qui sono descritti i
sistemi di sicurezza in dotazione all'automobile e fornite le
indicazioni necessarie su come utilizzarli correttamente.
SICUREZZA
SISTEMI DI SICUREZZA ATTIVA.....................62
SISTEMA iTPMS (indirect Tyre Pressure Monitoring System)....65
CINTURE DI SICUREZZA..........................66
SISTEMA S.B.R. (Seat Belt Reminder)..................68
PRETENSIONATORI . ............................69
TRASPORTARE BAMBINI IN SICUREZZA . . ..............71
MONTAGGIO SEGGIOLINO “UNIVERSALE” (con le cinture di
sicurezza)...................................72
PREDISPOSIZIONE PER MONTAGGIO SEGGIOLINO “ISOFIX” . . .76
AIR BAG FRONTALI.............................81
AIR BAG LATERALI (SIDE BAG - WINDOW BAG) ............85

SISTEMI DI SICUREZZA ATTIVA
SISTEMA ABS
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza
ed ottimizzando gli spazi di arresto.
Intervento del sistema
L'intervento dell'ABS è rilevabile
attraverso una leggera pulsazione del
pedale freno, accompagnata da
rumorosità: ciò è un comportamento del
tutto normale del sistema in fase di
intervento.
33) 34) 35) 36) 37) 38) 39)
SISTEMA ASR (AntiSlip Regulation)
40) 41) 42)
È parte integrante del sistema ESC e
interviene automaticamente in caso di
slittamento, di perdita di aderenza su
fondo bagnato (aquaplaning),
accelerazione su fondi sdrucciolevoli,
innevati o ghiacciati, ecc… di una od
entrambe le ruote motrici.Intervento del sistema
Il sistema interviene sulla potenza del
motore e sui freni.
È segnalato dal lampeggio della spia
sul quadro strumenti, per informare il
guidatore che la vettura è in condizioni
critiche di stabilità ed aderenza.
SISTEMA MSR (Motor Schleppmoment
Regelung)
Il Sistema previene il possibile
bloccaggio delle ruote motrici che
potrebbe verificarsi nel caso, ad esempio,
di rilascio improvviso del pedale
acceleratore oppure di brusca scalata di
marcia effettuate in condizioni di bassa
aderenza.
In tali condizioni l’effetto frenante del
motore potrebbe causare lo slittamento
delle ruote motrici e la conseguente
perdita di stabilita della vettura. In
queste situazioni il sistema interviene
ridando coppia al motore al fine di
conservare la stabilita ed aumentare la
sicurezza della vettura.
SISTEMA HBA (Hydraulic Brake Assist)
43) 44) 45)
Il sistema HBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza: il sistema HBA va quindi a
completare il sistema ABS.La massima assistenza del sistema HBA
si ottiene premendo molto velocemente
e continuativamente il pedale del freno.
SISTEMA DST (Dynamic Steering
Torque)
46)
La funzionalita DST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
In situazioni critiche (frenata su fondi a
differente aderenza) il sistema ESC,
mediante la funzione DST, comanda allo
sterzo l'attuazione di un contributo
addizionale di coppia sul volante volto a
suggerire al guidatore la manovra piu
corretta.
L'azione coordinata dei freni e dello
sterzo aumenta la sensazione di
sicurezza e di controllo della vettura.
SISTEMA EBD
Il sistema EBD è parte integrante del
sistema ESC e interviene durante le
frenate, ripartendo in modo ottimale la
forza frenante tra ruote anteriori e
posteriori.
In questo modo si garantisce una
maggiore stabilità in frenata della
vettura, evitando un repentino
bloccaggio delle ruote posteriori e la
conseguente instabilità della vettura.
62
SICUREZZA
