5139-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52J24L
NOTA
■Tipo di fluido per cambio Multidrive
L’uso di fluido per cambio Multidrive diverso da “Toyota Genuine CVT Fluid FE”
«CVT Fluid FE originale Toyota» potrebbe causare un deterioramento della qualità
del cambio delle marce, il bloccaggio del cambio accompagnato da vibrazioni e per
ultimo danni al cambio del veicolo.
Cambio manuale
Capacità olio cambio
(Indicativa)
Motore 1KR-FE
1,7 litri
Motori 1NR-FE e 1ND-TV
2,4 litri
Tipo di olio per cambio
Usare uno dei seguenti:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Olio per Cambio Manuale Originale TOYOTA
LV »
• Altro tipo di olio che soddisfi le specifiche API GL-4 e
SAE 75W
NOTA
■ Olio per cambio manuale
Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione nei
passaggi marcia e/o l’efficienza in termini di consumi del carburante potrebbero
risultare diversi o modificati. Per ottenere prestazioni ottimali, Toyota raccomanda
l’uso di “TOYOTA Genuine Manual Transmission Gear Oil LV” «Olio per Cambio
Manuale Originale TOYOTA LV».
Frizione
Gioco del pedale5 — 15 mm
Tipo di liquidoSAE J1704 o FMVSS N. 116 DOT 4

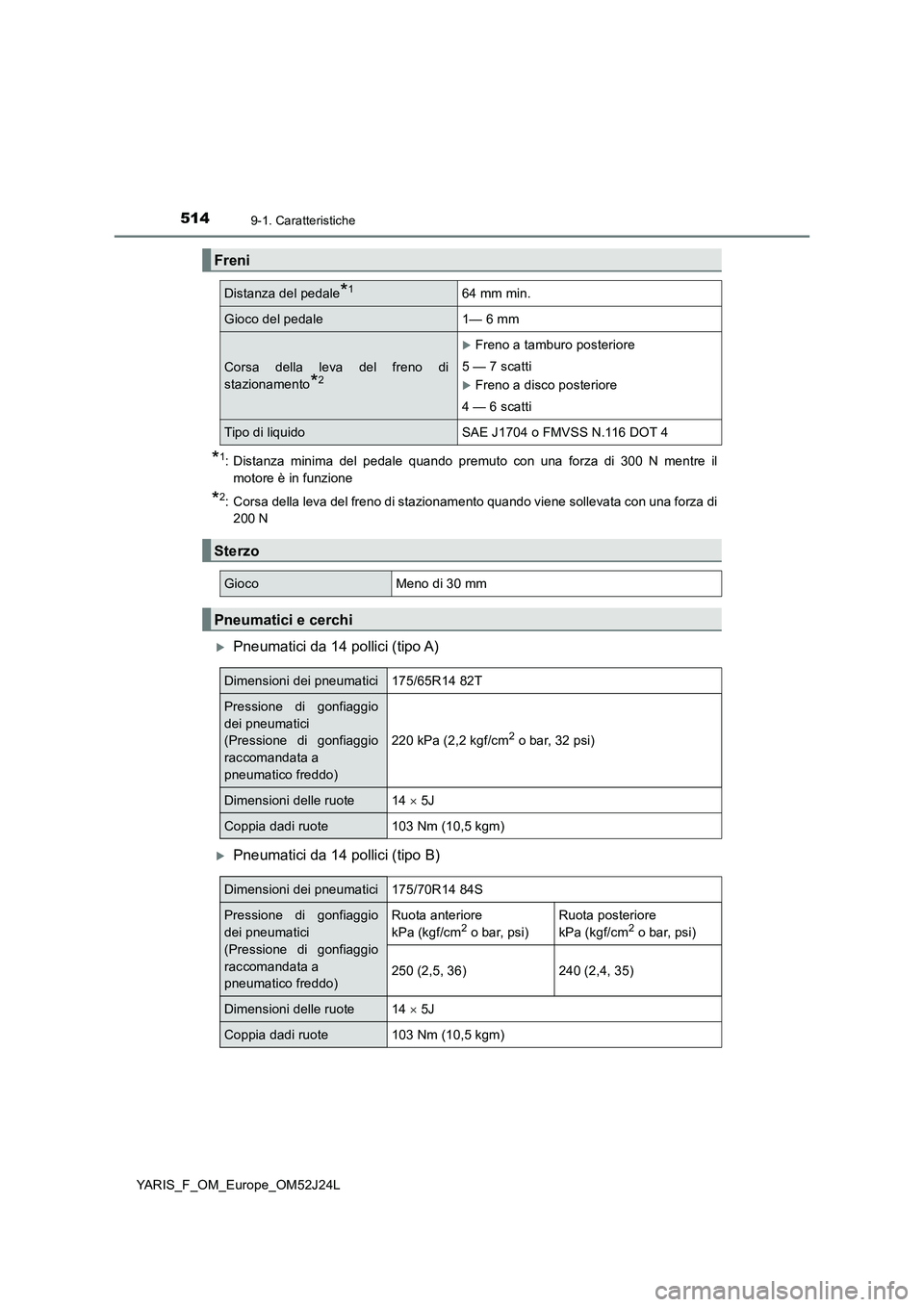

5149-1. Caratteristiche
YARIS_F_OM_Europe_OM52J24L
*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il
motore è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
200 N
Pneumatici da 14 pollici (tipo A)
Pneumatici da 14 pollici (tipo B)
Freni
Distanza del pedale*164 mm min.
Gioco del pedale1— 6 mm
Corsa della leva del freno di
stazionamento*2
Freno a tamburo posteriore
5 — 7 scatti
Freno a disco posteriore
4 — 6 scatti
Tipo di liquidoSAE J1704 o FMVSS N.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni dei pneumatici175/65R14 82T
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici175/70R14 84S
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
250 (2,5, 36)240 (2,4, 35)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)

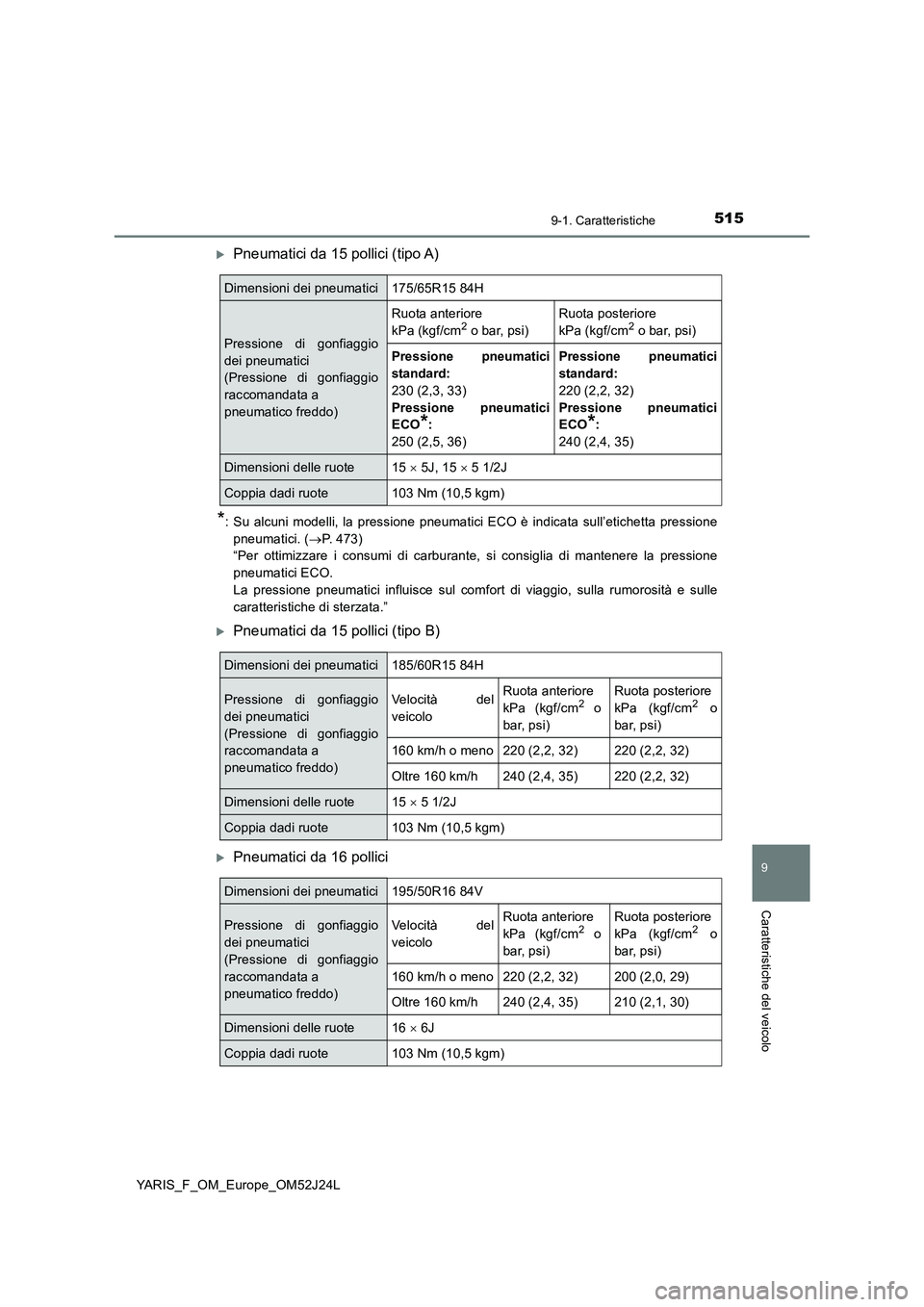

5159-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52J24L
Pneumatici da 15 pollici (tipo A)
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. ( P. 473)
“Per ottimizzare i consumi di carburante, si consiglia di mantenere la pressione
pneumatici ECO.
La pressione pneumatici influisce sul comfort di viaggio, sulla rumorosità e sulle
caratteristiche di sterzata.”
Pneumatici da 15 pollici (tipo B)
Pneumatici da 16 pollici
Dimensioni dei pneumatici175/65R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard:
230 (2,3, 33)
Pressione pneumatici
ECO*:
250 (2,5, 36)
Pressione pneumatici
standard:
220 (2,2, 32)
Pressione pneumatici
ECO*:
240 (2,4, 35)
Dimensioni delle ruote15  5J, 15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)220 (2,2, 32)
Oltre 160 km/h240 (2,4, 35)220 (2,2, 32)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici195/50R16 84V
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)200 (2,0, 29)
Oltre 160 km/h240 (2,4, 35)210 (2,1, 30)
Dimensioni delle ruote16  6J
Coppia dadi ruote103 Nm (10,5 kgm)

5169-1. Caratteristiche
YARIS_F_OM_Europe_OM52J24L
Ruotini di scorta
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni dei pneumaticiT125/70D15 95M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote15  4B
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumaticiT125/70D16 96M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T
Coppia dadi ruote103 Nm (10,5 kgm)

5179-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52J24L
Lampadine
LampadineWTipo
Esterno
Fari alogeni
Tipo riflettore
Tipo proiettore
60/55
55
A
B
Fari fendinebbia*19C
Luce di posizione anteriore/luci di guida diurna
(a bulbo)21/5D
Luci degli indicatori di direzione anteriori21E
Luci degli indicatori di direzione laterali5E
Luci degli indicatori di direzione posteriori21G
Luci di stop/coda (a bulbo)21/5D
Luce di retromarcia21D
Faro retronebbia21D
Luci della targa5D
Abitacolo
Luci di cortesia alette parasole*5F
Luci di cortesia/luce abitacolo5D
Luce del vano bagagli5F
A: Lampadine alogene H4
C: Lampadine alogene H16
E: lampadine con base a cuneo (ambra)
G: Lampadine ad attacco singolo
(trasparenti)
B: Lampadine alogene HIR2
D: Lampadine con base a cuneo
(trasparenti)
F: Lampadine ad attacco doppio
*: Se presente

5189-1. Caratteristiche
YARIS_F_OM_Europe_OM52J24L
Informazioni sul carburante
■Utilizzo di benzina miscelata con etanolo in un motore a benzina
Toyota consente l’utilizzo di benzina miscelata con etanolo nei casi in cui il contenuto
di etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da
utilizzare abbia un adeguato numero di ottani (RON).
■ Se si prevede di guidare in Paesi stranieri (motore diesel)
Il gasolio a basso contenuto di zolfo potrebbe non essere disponibile, chiedere quindi
al proprio distributore.
■ Se il motore detona
● Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Motore a benzina
Area UE:
Utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza piombo
con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Utilizzare soltanto benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza piombo
con numero di ottani RON pari a 95 o superiore.
Motore diesel
Area UE:
Utilizzare esclusivamente diesel conforme alla norma europea EN590.
Eccetto area UE (eccetto Russia):
Rifornire il veicolo esclusivamente con diesel contenente 50 ppm o meno di
zolfo, con numero di cetano 48 o superiore.
Eccetto area UE (Russia):
Utilizzare esclusivamente gasolio con numero di cetano 48 o superiore.
Il veicolo deve essere rifornito esclusivamente con diesel conforme alla
norma GOST R52368-2005 (zolfo max 50 ppm).

5199-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_OM_Europe_OM52J24L

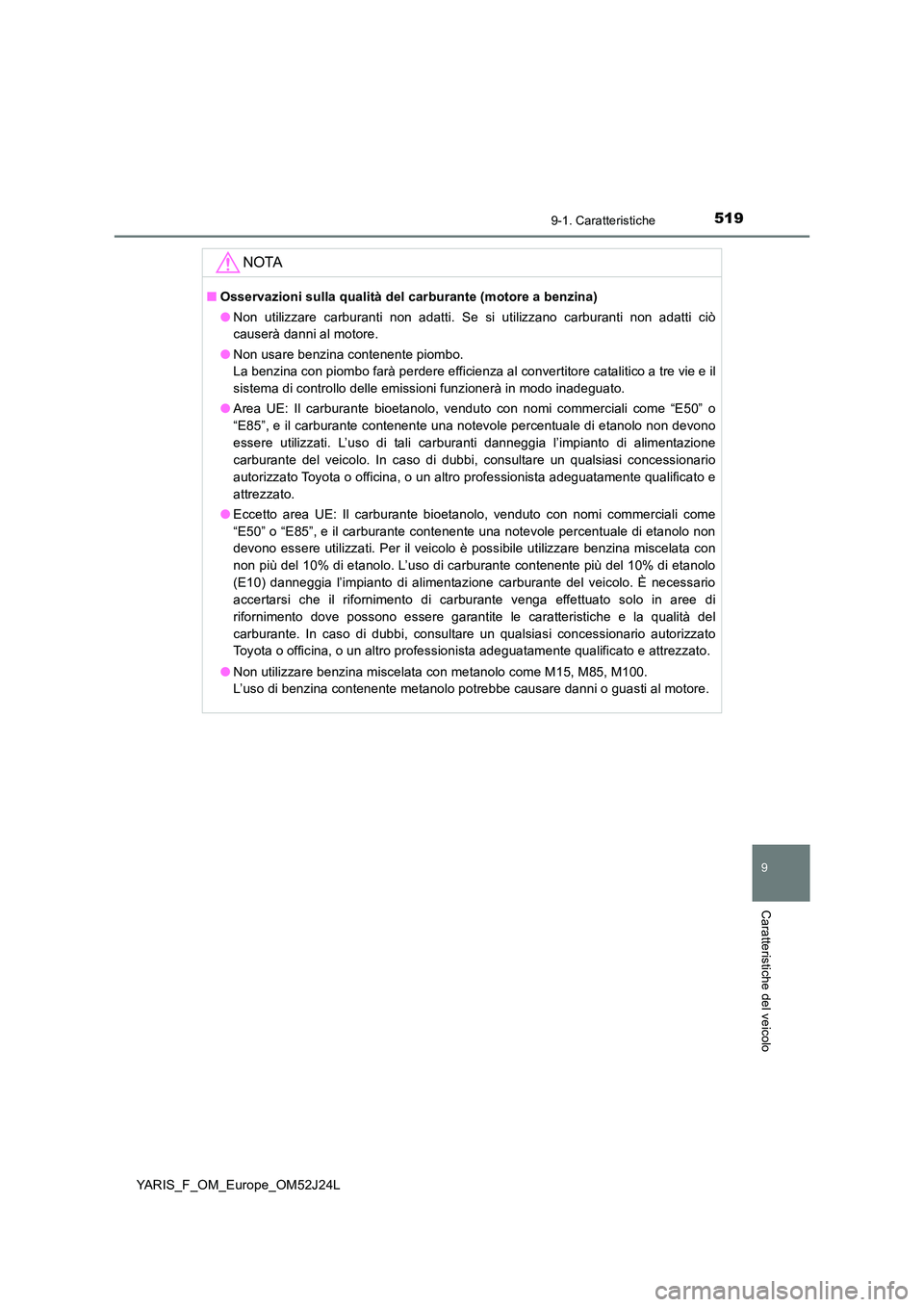

NOTA
■Osservazioni sulla qualità del carburante (motore a benzina)
● Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
● Non usare benzina contenente piombo.
La benzina con piombo farà perdere efficienza al convertitore catalitico a tre vie e il
sistema di controllo delle emissioni funzionerà in modo inadeguato.
● Area UE: Il carburante bioetanolo, venduto con nomi commerciali come “E50” o
“E85”, e il carburante contenente una notevole percentuale di etanolo non devono
essere utilizzati. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, consultare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Eccetto area UE: Il carburante bioetanolo, venduto con nomi commerciali come
“E50” o “E85”, e il carburante contenente una notevole percentuale di etanolo non
devono essere utilizzati. Per il veicolo è possibile utilizzare benzina miscelata con
non più del 10% di etanolo. L’uso di carburante contenente più del 10% di etanolo
(E10) danneggia l’impianto di alimentazione carburante del veicolo. È necessario
accertarsi che il rifornimento di carburante venga effettuato solo in aree di
rifornimento dove possono essere garantite le caratteristiche e la qualità del
carburante. In caso di dubbi, consultare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non utilizzare benzina miscelata con metanolo come M15, M85, M100.
L’uso di benzina contenente metanolo potrebbe causare danni o guasti al motore.

5209-1. Caratteristiche
YARIS_F_OM_Europe_OM52J24L
NOTA
■Osservazioni sulla qualità del carburante (motore diesel)
● Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
● Non utilizzare un carburante che contenga oltre 50 ppm di zolfo.
L’utilizzo di un carburante con tale concentrazione di zolfo potrebbe danneggiare il
motore.
● Area UE: il carburante FAME (Fatty Acid Methyl Ester, estere metilico di acidi
grassi) venduto con nomi commerciali come “B30” o “B100”, e il carburante
contenente una notevole percentuale di FAME non devono essere utilizzati. L’uso
di tali carburanti danneggia l’impianto di alimentazione carburante del veicolo. In
caso di dubbi, consultare un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
● Eccetto area UE (eccetto Russia): Il carburante FAME (Fatty Acid Methyl Ester,
estere metilico di acidi grassi) venduto con nomi commerciali come “B30” o “B100”,
e il carburante contenente una notevole percentuale di FAME non devono essere
utilizzati. Per il veicolo è possibile utilizzare gasolio miscelato con non più del 5% di
biodiesel FAME (B5). L’uso di carburante contenente più del 5% di FAME (B5)
danneggia l’impianto di alimentazione carburante del veicolo. È necessario
accertarsi che il rifornimento di carburante venga effettuato solo in aree di
rifornimento dove possono essere garantite le caratteristiche e la qualità del
carburante. In caso di dubbi, consultare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Eccetto area UE (Russia):
il carburante FAME (Fatty Acid Methyl Ester, estere metilico di acidi grassi) venduto
con nomi commerciali come “B30” o “B100”, e il carburante contenente una
notevole percentuale di FAME non devono essere utilizzati.
L’uso di tale carburante danneggia l’impianto di alimentazione carburante del
veicolo. In caso di dubbi, consultare un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
