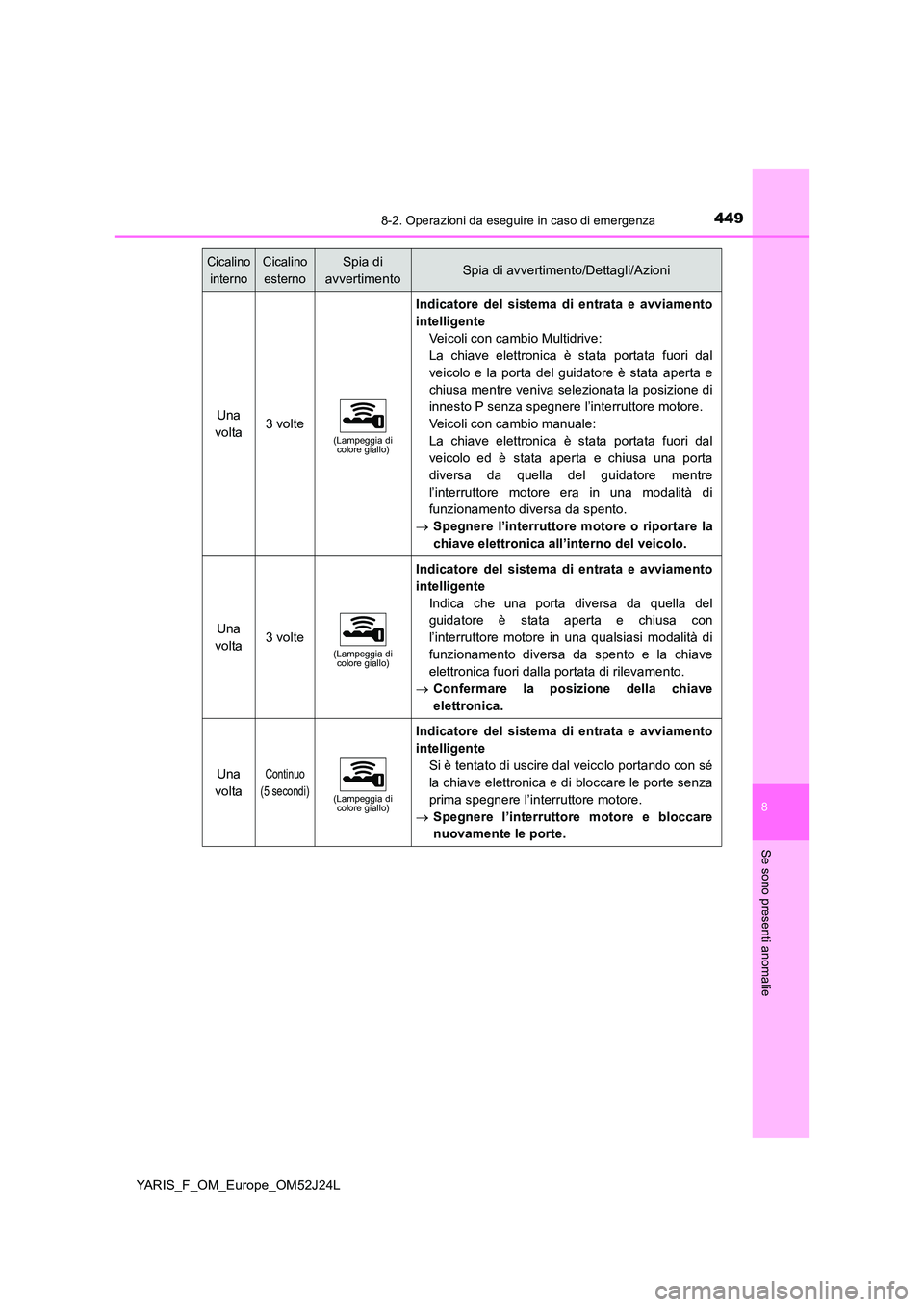

4498-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Veicoli con cambio Multidrive:
La chiave elettronica è stata portata fuori dal
veicolo e la porta del guidatore è stata aperta e
chiusa mentre veniva selezionata la posizione di
innesto P senza spegnere l’interruttore motore.
Veicoli con cambio manuale:
La chiave elettronica è stata portata fuori dal
veicolo ed è stata aperta e chiusa una porta
diversa da quella del guidatore mentre
l’interruttore motore era in una modalità di
funzionamento diversa da spento.
 Spegnere l’interruttore motore o riportare la
chiave elettronica all’interno del veicolo.
Una
volta3 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Indica che una porta diversa da quella del
guidatore è stata aperta e chiusa con
l’interruttore motore in una qualsiasi modalità di
funzionamento diversa da spento e la chiave
elettronica fuori dalla portata di rilevamento.
 Confermare la posizione della chiave
elettronica.
Una
volta
Continuo
(5 secondi)(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di uscire dal veicolo portando con sé
la chiave elettronica e di bloccare le porte senza
prima spegnere l’interruttore motore.
 Spegnere l’interruttore motore e bloccare
nuovamente le porte.
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

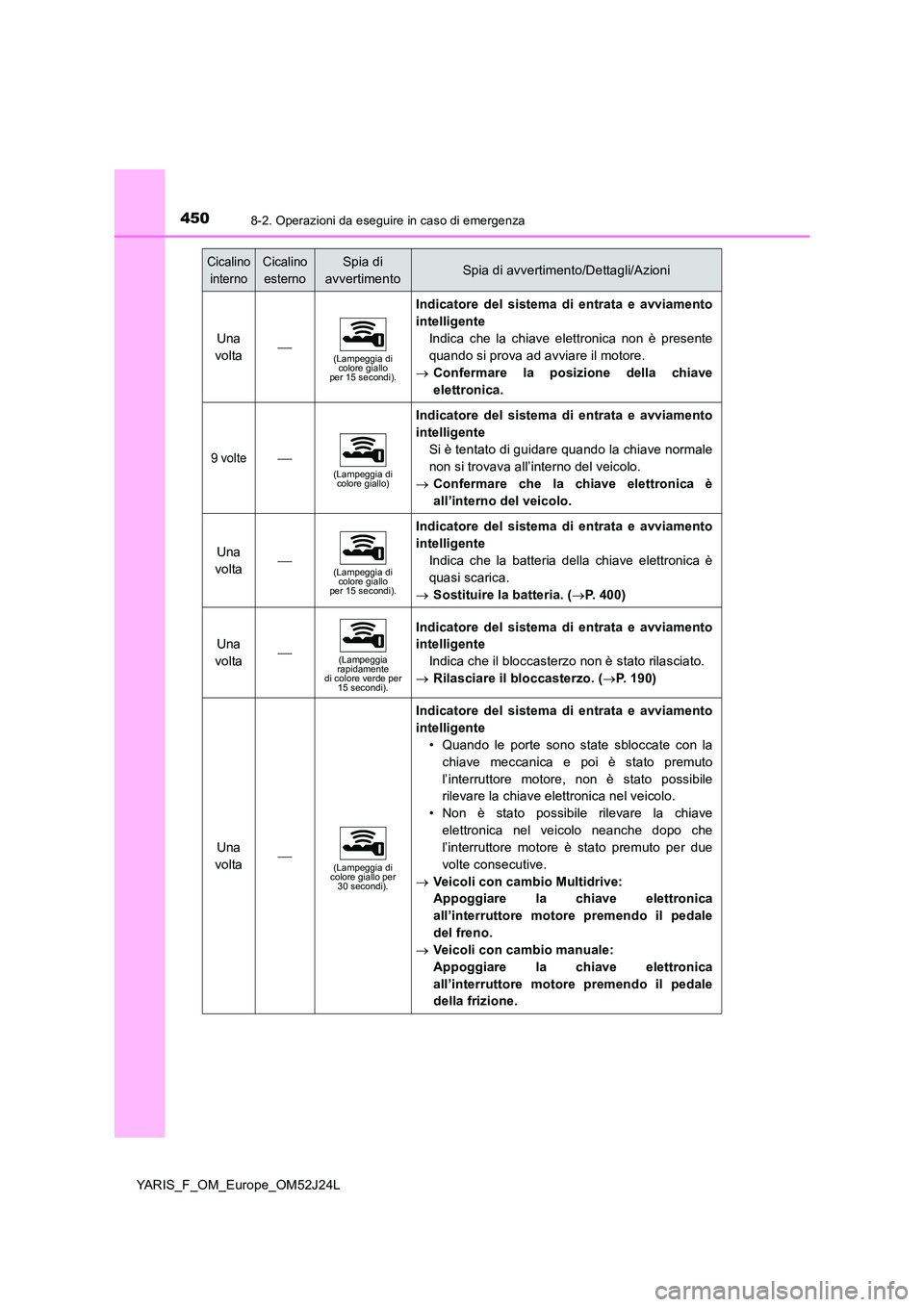

4508-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Una
volta(Lampeggia di colore giallo per 15 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la chiave elettronica non è presente
quando si prova ad avviare il motore.
 Confermare la posizione della chiave
elettronica.
9 volte(Lampeggia di colore giallo)
Indicatore del sistema di entrata e avviamento
intelligente
Si è tentato di guidare quando la chiave normale
non si trovava all’interno del veicolo.
 Confermare che la chiave elettronica è
all’interno del veicolo.
Una
volta(Lampeggia di colore giallo per 15 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
Indica che la batteria della chiave elettronica è
quasi scarica.
 Sostituire la batteria. (P. 400)
Una
volta(Lampeggia rapidamente di colore verde per 15 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
Indica che il bloccasterzo non è stato rilasciato.
 Rilasciare il bloccasterzo. (P. 190)
Una
volta(Lampeggia di colore giallo per 30 secondi).
Indicatore del sistema di entrata e avviamento
intelligente
• Quando le porte sono state sbloccate con la
chiave meccanica e poi è stato premuto
l’interruttore motore, non è stato possibile
rilevare la chiave elettronica nel veicolo.
• Non è stato possibile rilevare la chiave
elettronica nel veicolo neanche dopo che
l’interruttore motore è stato premuto per due
volte consecutive.
 Veicoli con cambio Multidrive:
Appoggiare la chiave elettronica
all’interruttore motore premendo il pedale
del freno.
 Veicoli con cambio manuale:
Appoggiare la chiave elettronica
all’interruttore motore premendo il pedale
della frizione.
Cicalino
interno
Cicalino
esterno
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4518-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L

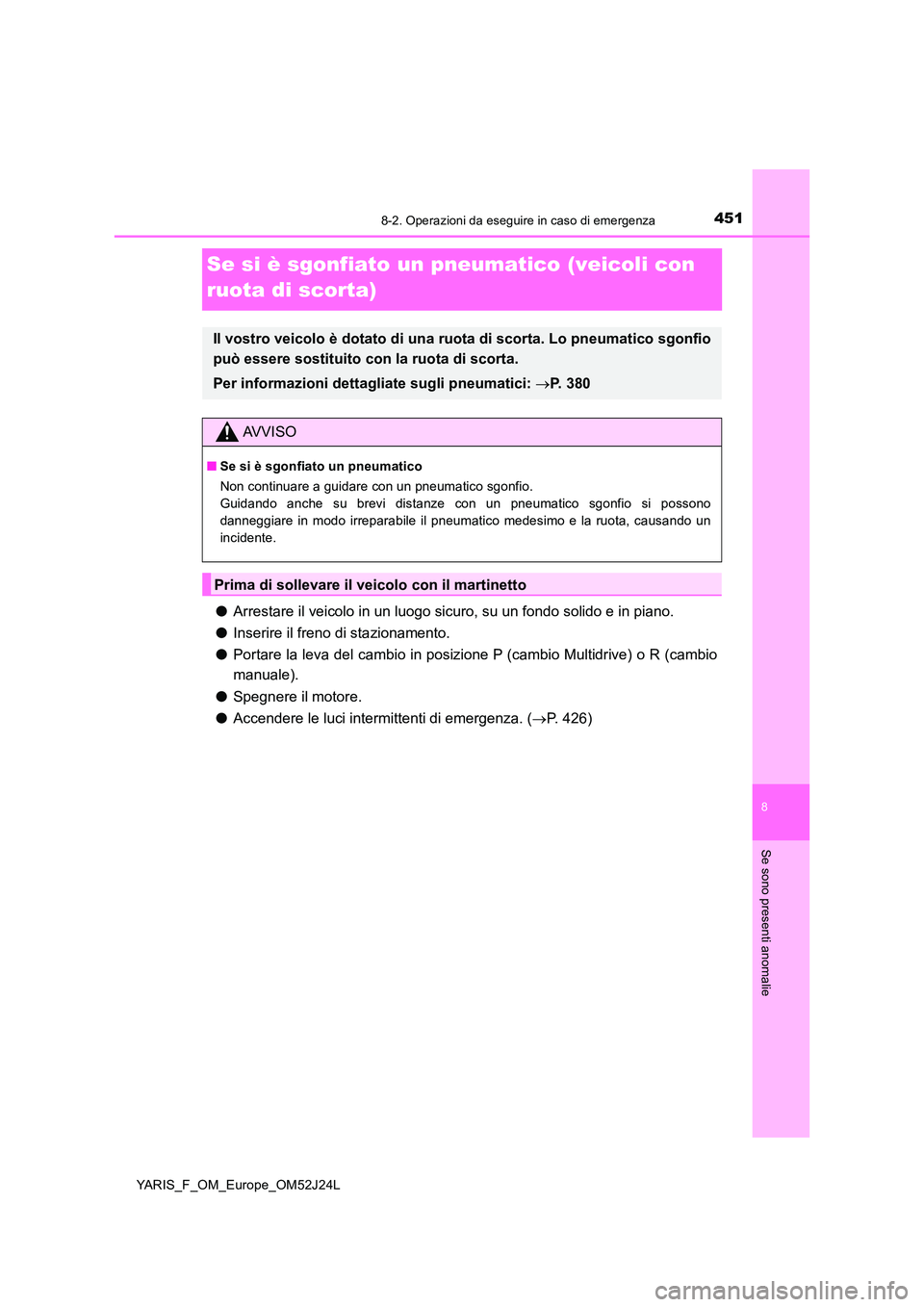

Se si è sgonfiato un pneumatico (veicoli con
ruota di scorta)
● Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
● Inserire il freno di stazionamento.
● Portare la leva del cambio in posizione P (cambio Multidrive) o R (cambio
manuale).
● Spegnere il motore.
● Accendere le luci intermittenti di emergenza. (P. 426)
Il vostro veicolo è dotato di una ruota di scorta. Lo pneumatico sgonfio
può essere sostituito con la ruota di scorta.
Per informazioni dettagliate sugli pneumatici: P. 380
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneumatico sgonfio.
Guidando anche su brevi distanze con un pneumatico sgonfio si possono
danneggiare in modo irreparabile il pneumatico medesimo e la ruota, causando un
incidente.
Prima di sollevare il veicolo con il martinetto

4528-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L

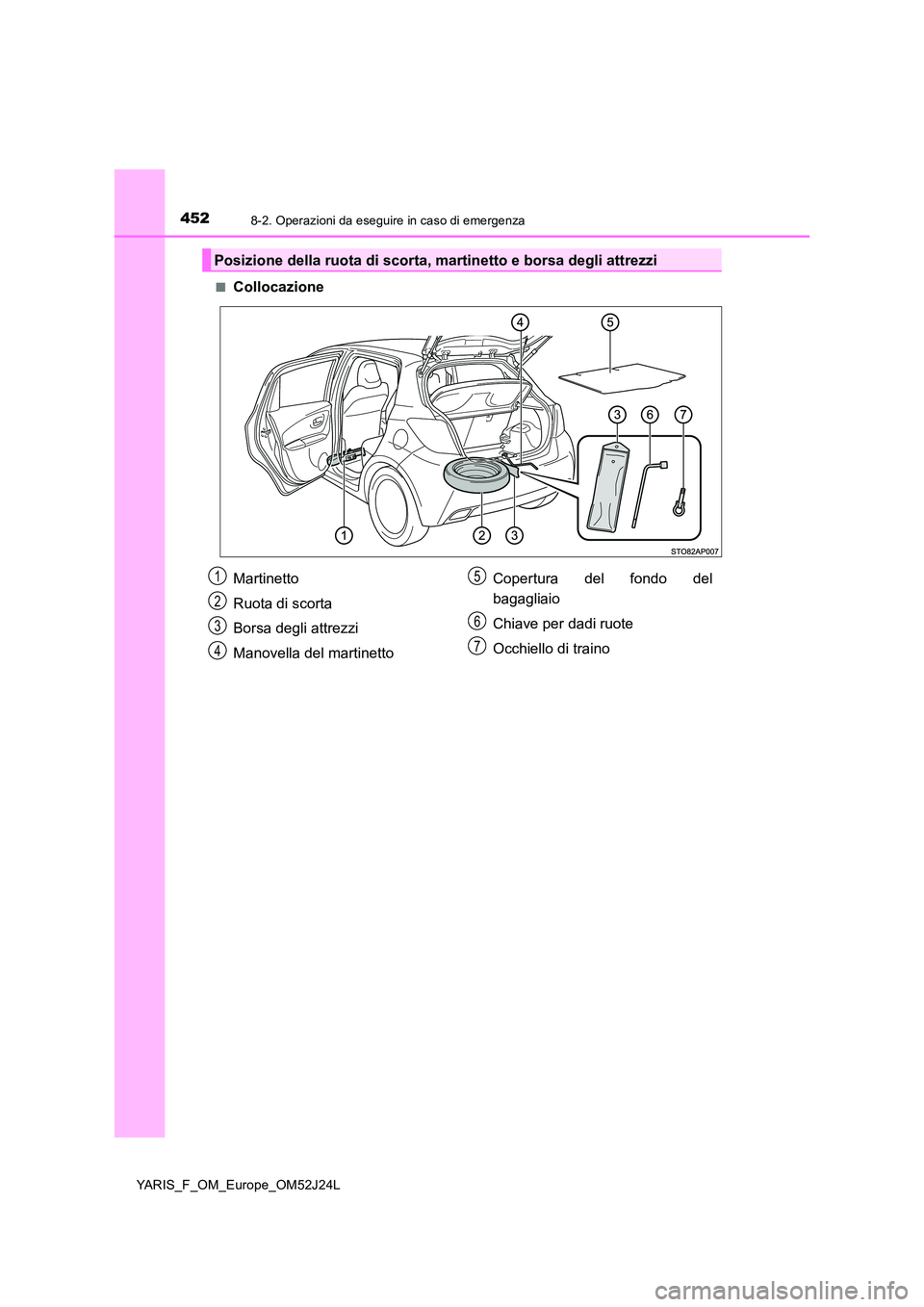

■Collocazione
Posizione della ruota di scorta, martinetto e borsa degli attrezzi
Martinetto
Ruota di scorta
Borsa degli attrezzi
Manovella del martinetto
Copertura del fondo del
bagagliaio
Chiave per dadi ruote
Occhiello di traino
1
2
3
4
5
6
7

4538-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
AVVISO
■Utilizzo del martinetto
Osservare le seguenti precauzioni.
L’uso non corretto del martinetto potrebbe provocare l’improvvisa caduta dal veicolo
del martinetto, provocando lesioni gravi o mortali.
● Non utilizzare il martinetto per altri scopi se non per sostituire i pneumatici o
montare e rimuovere le catene da neve.
● Utilizzare unicamente il martinetto in dotazione al veicolo per la sostituzione di un
pneumatico sgonfio.
Non utilizzarlo su altri veicoli e non utilizzare altri martinetti
per sostituire i pneumatici di questo veicolo.
● Posizionare correttamente il cric nel punto di appoggio.
● Non inserire parti del corpo o infilarsi sotto il veicolo mentre questo è sostenuto dal
martinetto.
● Non avviare il motore né guidare il veicolo mentre questo è sostenuto dal cric.
● Non sollevare il veicolo se c’è qualcuno al suo interno.
● Quando si solleva il veicolo, non collocare oggetti sopra o sotto il martinetto.
● Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per sostituire il
pneumatico.
● Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un cavalletto di
sicurezza.
● Al momento di abbassare il veicolo, assicurarsi che non vi sia nessuno nelle
vicinanze. Se vi sono persone nelle vicinanze, avvertirle a voce prima di procedere
con l’abbassamento.

4548-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Spostare il sedile anteriore sinistro
in avanti e rimuovere il coperchio.
Estrarre il martinetto.
Per stringere
Per allentare
Estrazione del martinetto
1
2
1
2

4558-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L

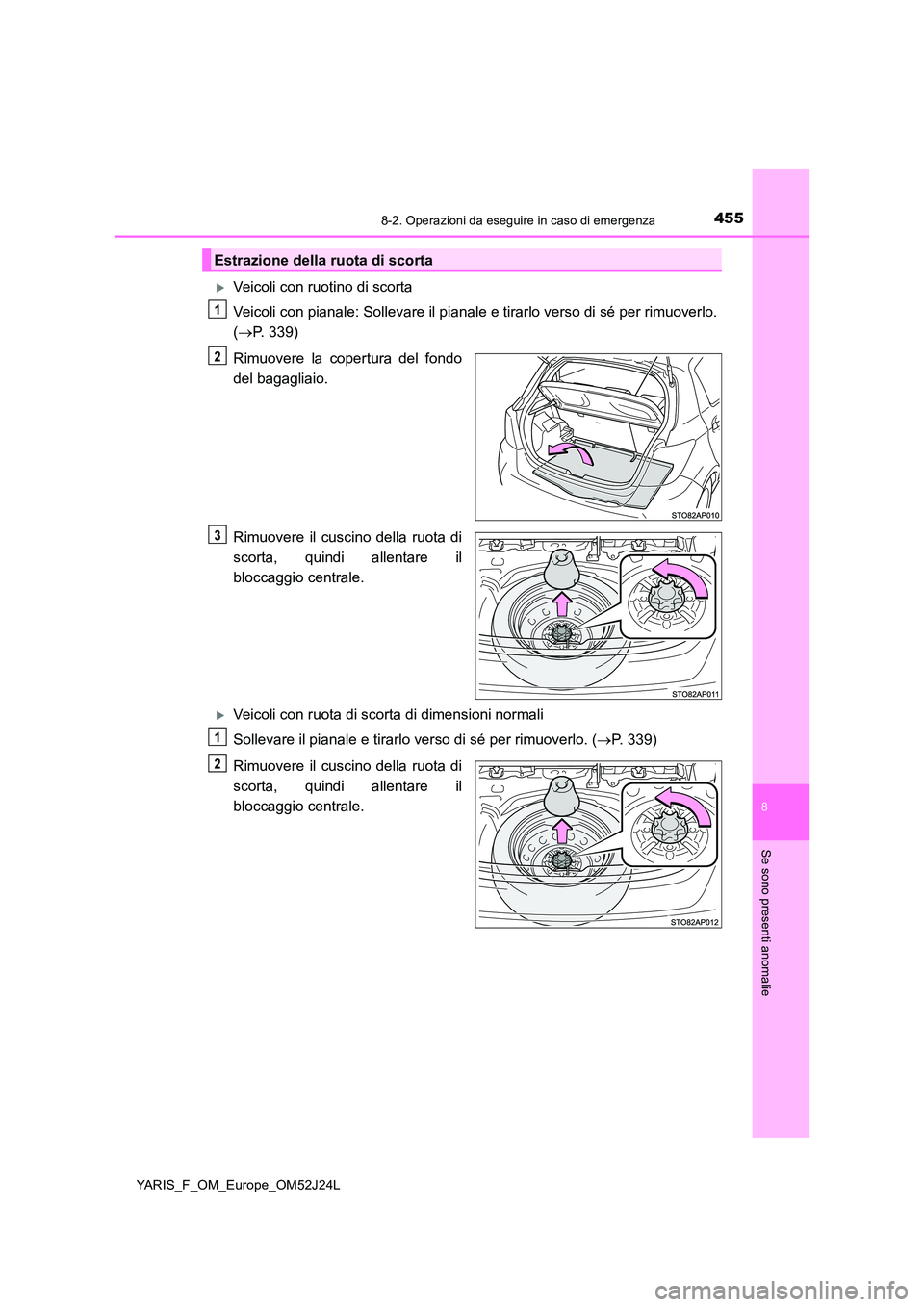

Veicoli con ruotino di scorta
Veicoli con pianale: Sollevare il pianale e tirarlo verso di sé per rimuoverlo.
( P. 339)
Rimuovere la copertura del fondo
del bagagliaio.
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Veicoli con ruota di scorta di dimensioni normali
Sollevare il pianale e tirarlo verso di sé per rimuoverlo. ( P. 339)
Rimuovere il cuscino della ruota di
scorta, quindi allentare il
bloccaggio centrale.
Estrazione della ruota di scorta
1
2
3
1
2

4568-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Bloccare i pneumatici tramite
cunei.
Nei veicoli con ruote in acciaio,
togliere il copricerchione
utilizzando la chiave.
Per proteggere il copricerchione,
interporre uno straccio tra la chiave e il
copricerchione.
Allentare leggermente i dadi della
ruota (un giro).
Sostituzione di un pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei
AnterioreLato sinistroDietro il pneumatico destro posteriore
Lato destroDietro il pneumatico sinistro posteriore
PosterioreLato sinistroDavanti al pneumatico destro anteriore
Lato destroDavanti al pneumatico sinistro anteriore
2
3
