4017-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52J24L

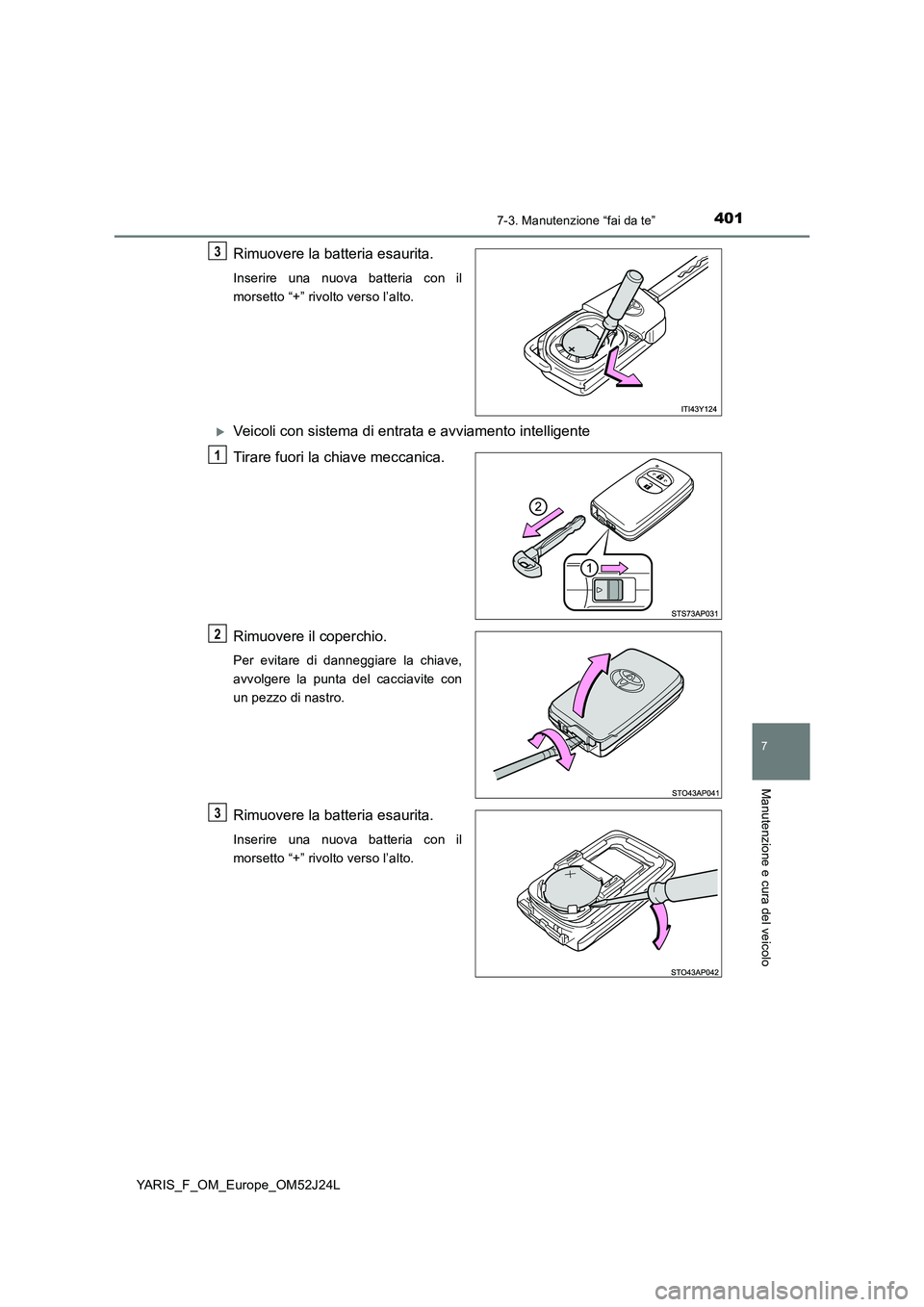

Rimuovere la batteria esaurita.
Inserire una nuova batteria con il
morsetto “+” rivolto verso l’alto.
Veicoli con sistema di entrata e avviamento intelligente
Tirare fuori la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con
un pezzo di nastro.
Rimuovere la batteria esaurita.
Inserire una nuova batteria con il
morsetto “+” rivolto verso l’alto.
3
1
2
3

4027-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52J24L

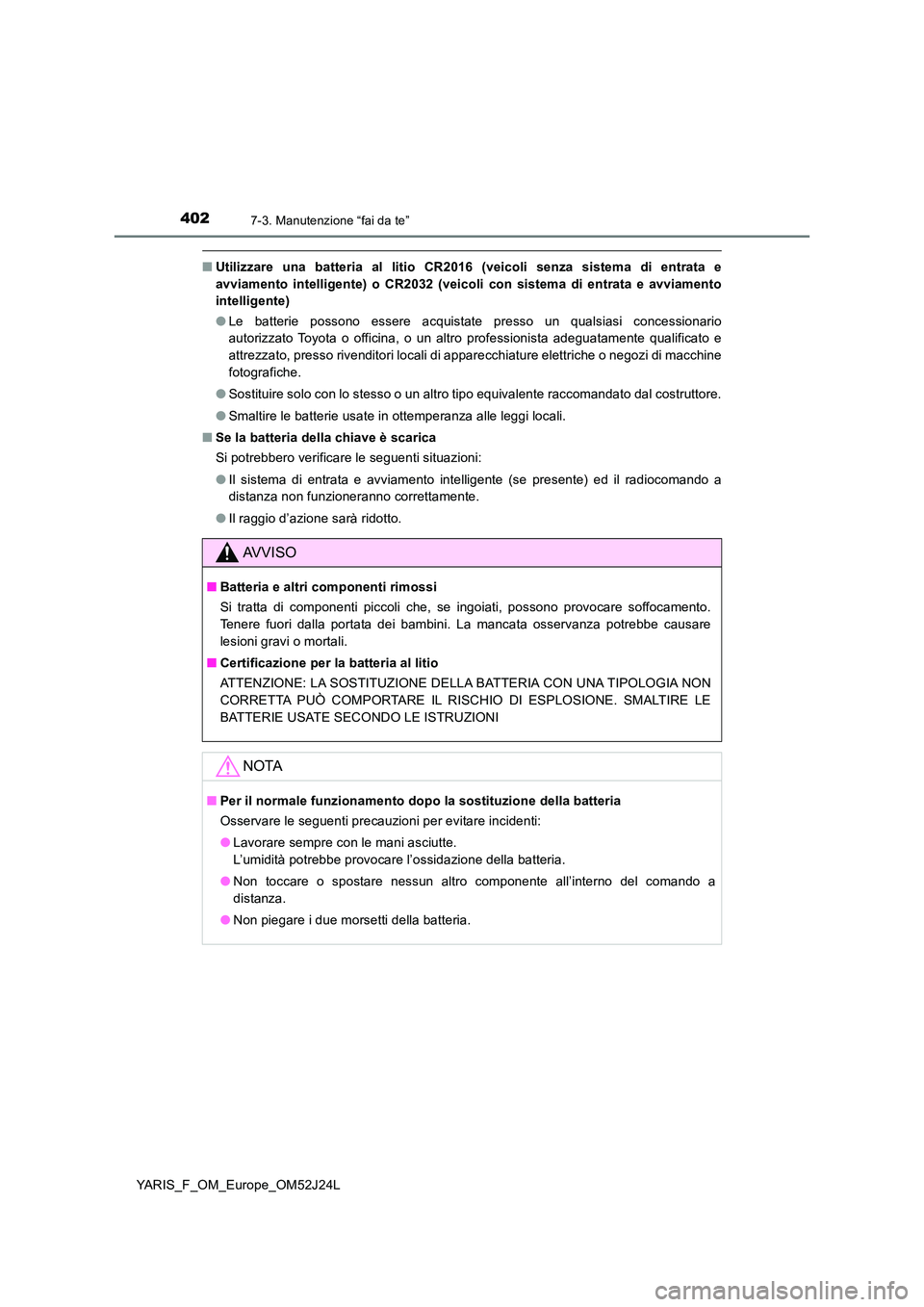

■Utilizzare una batteria al litio CR2016 (veicoli senza sistema di entrata e
avviamento intelligente) o CR2032 (veicoli con sistema di entrata e avviamento
intelligente)
● Le batterie possono essere acquistate presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di apparecchiature elettriche o negozi di macchine
fotografiche.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
● Il sistema di entrata e avviamento intelligente (se presente) ed il radiocomando a
distanza non funzioneranno correttamente.
● Il raggio d’azione sarà ridotto.
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■ Certificazione per la batteria al litio
ATTENZIONE: LA SOSTITUZIONE DELLA BATTERIA CON UNA TIPOLOGIA NON
CORRETTA PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE. SMALTIRE LE
BATTERIE USATE SECONDO LE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando a
distanza.
● Non piegare i due morsetti della batteria.

4037-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52J24L
Controllo e sostituzione dei fusibili
Portare la chiave nel blocchetto di accensione nella posizione “LOCK”
(veicoli senza sistema di entrata e avviamento intelligente) oppure spento
(veicoli con sistema di entrata e avviamento intelligente).
Aprire il coperchio della scatola fusibili.

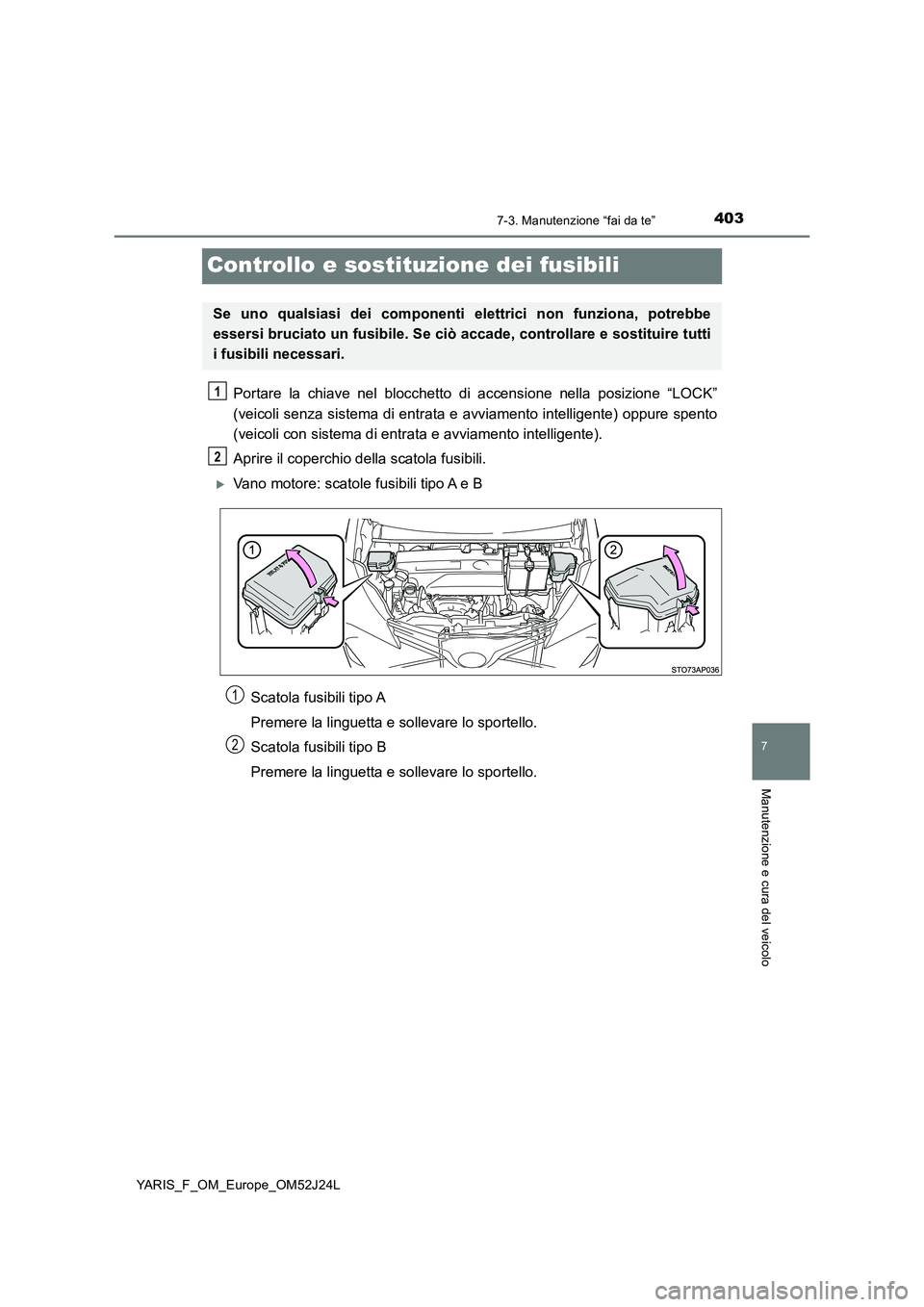

Vano motore: scatole fusibili tipo A e B
Scatola fusibili tipo A
Premere la linguetta e so llevare lo sportello.
Scatola fusibili tipo B
Premere la linguetta e so llevare lo sportello.
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti
i fusibili necessari.
1
2
1
2

4047-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52J24L
Vano motore: Scatola fusibili tipo C (veicoli con guida a sinistra)
Tirare la fascetta in gomma
posta sul bordo per sganciarla
dal coperchio, quindi premere le
linguette e sollevare il
coperchio.
Rimuovere il coperchio del
terminale del batteria, quindi il
coperchio della scatola fusibili.
Vano motore: Scatola fusibili tipo C (veicoli con guida a destra)
Tirare la fascetta in gomma
posta sul bordo per sganciarla
dal coperchio, quindi premere le
linguette e sollevare il
coperchio.
Rimuovere il coperchio del
terminale del batteria, quindi il
coperchio della scatola fusibili.
1
2
1
2

4057-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52J24L

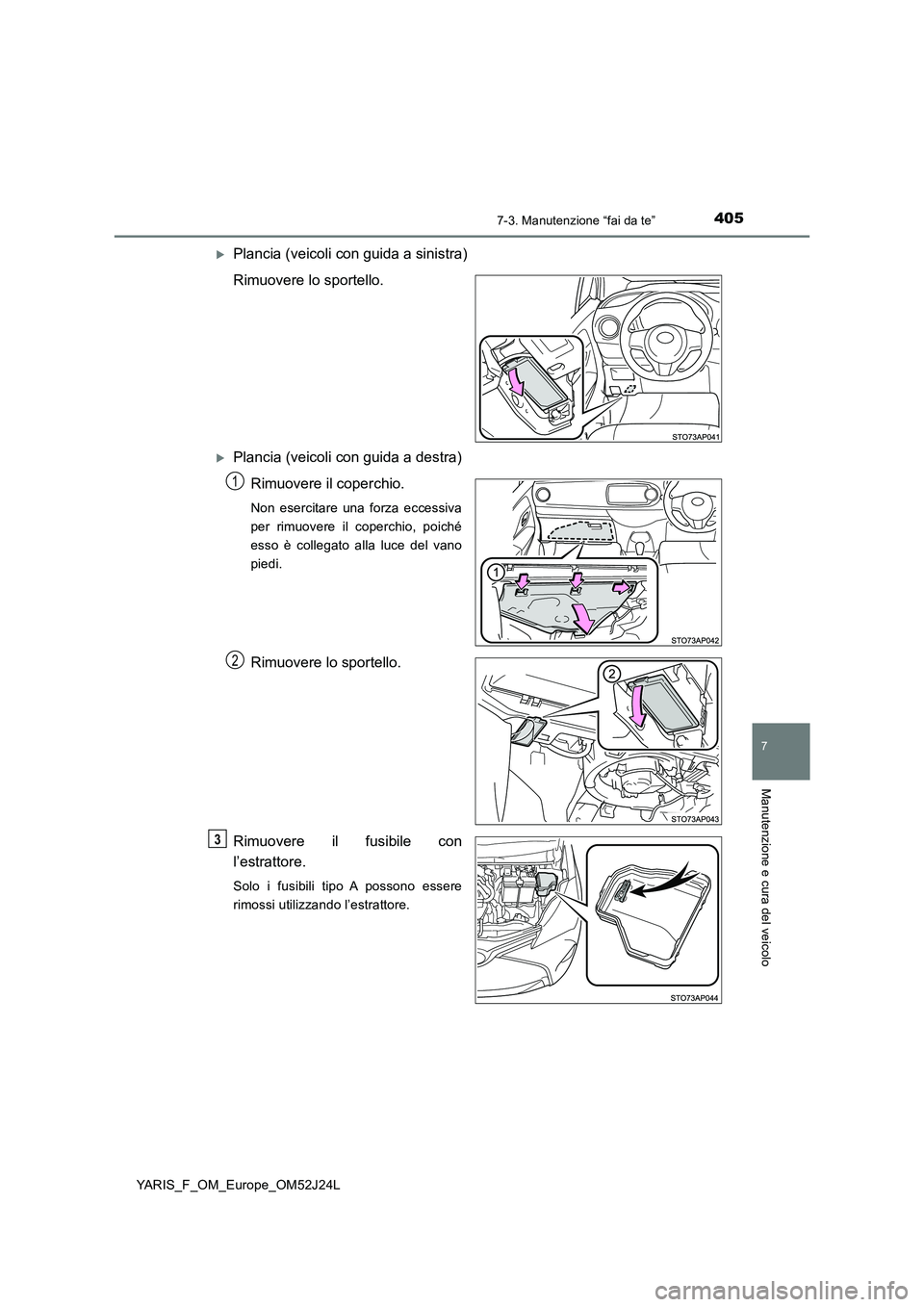

Plancia (veicoli con guida a sinistra)
Rimuovere lo sportello.
Plancia (veicoli con guida a destra)
Rimuovere il coperchio.
Non esercitare una forza eccessiva
per rimuovere il coperchio, poiché
esso è collegato alla luce del vano
piedi.
Rimuovere lo sportello.
Rimuovere il fusibile con
l’estrattore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
1
2
3

4067-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52J24L

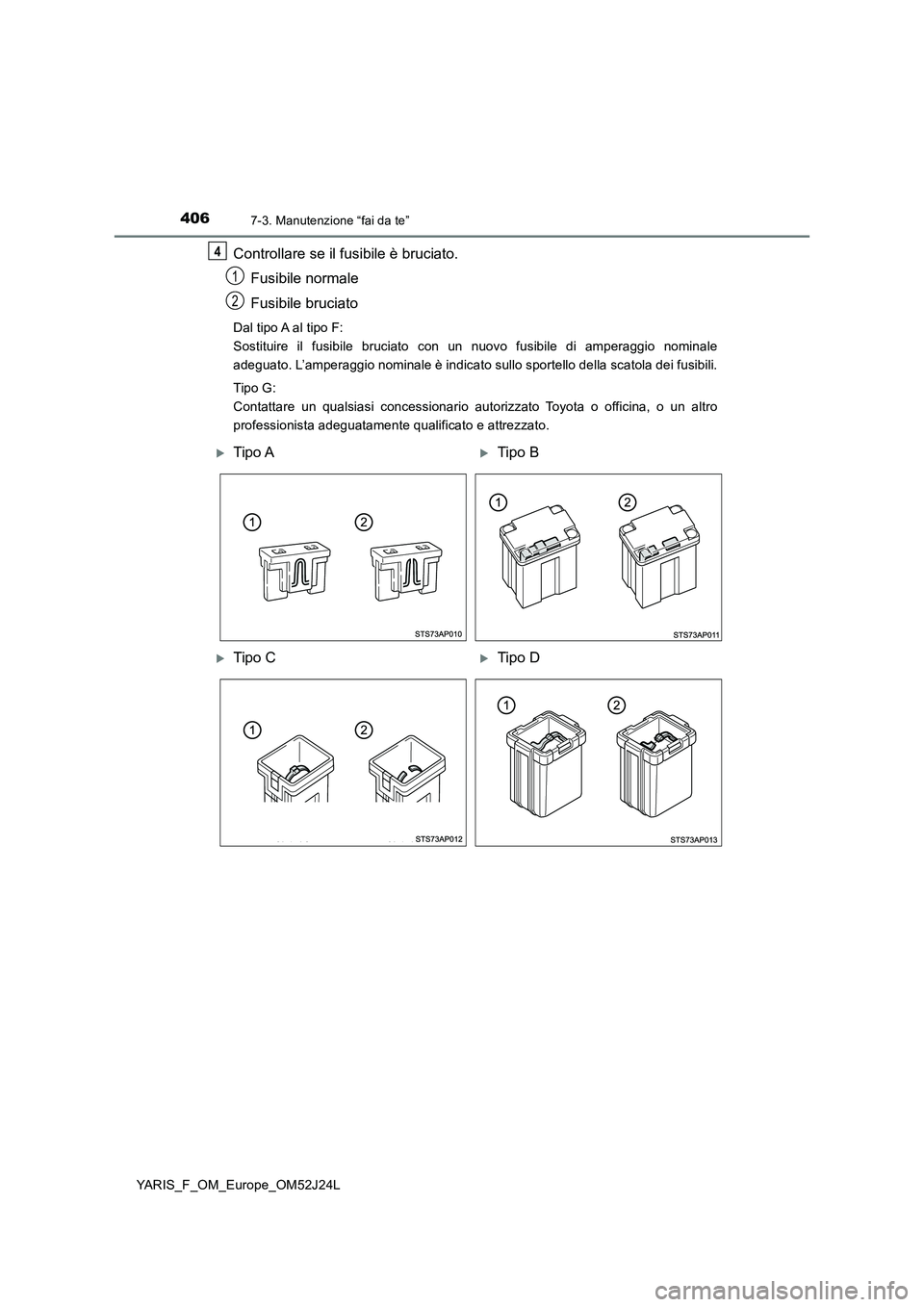

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Dal tipo A al tipo F:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale
adeguato. L’amperaggio nominale è indicato sullo sportello della scatola dei fusibili.
Tipo G:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
4
1
2
Tipo ATipo B
Tipo CTipo D

4077-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52J24L
■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 409)
● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il veicolo. Poiché
determinate lampadine sono collegate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere
inutilizzabili.

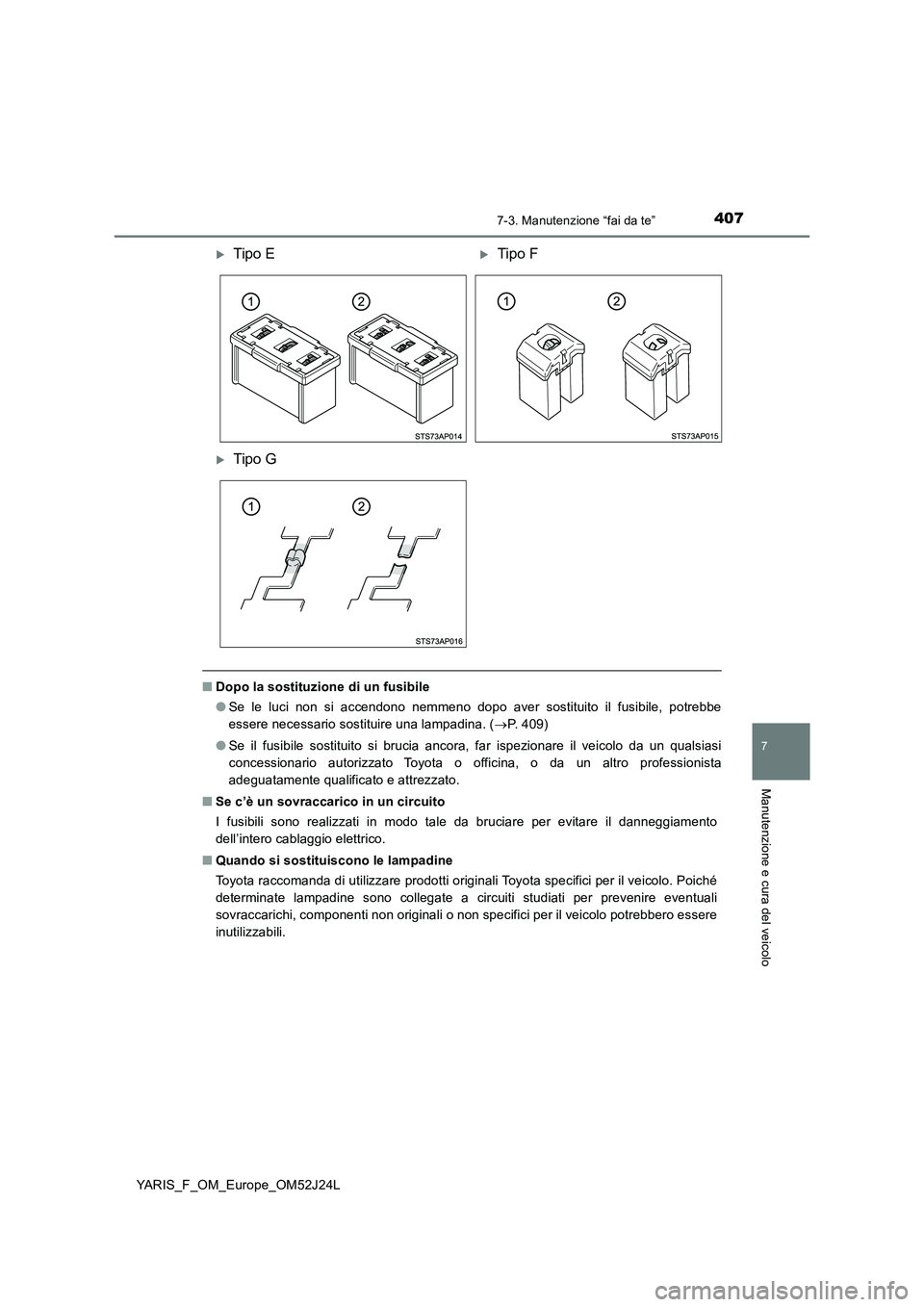

Tipo ETipo F
Tipo G

4087-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52J24L
■ Per rimontare il coperchio (scatola fusibili tipo C)
Veicoli con guida a sinistra
Veicoli con guida a destra
Rimontare il coperchio, quindi agganciarvi la
scanalatura della fascetta di gomma.
Rimontare il coperchio, quindi agganciarvi la
scanalatura della fascetta di gomma.
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
