2017 TOYOTA YARIS Manuale duso (in Italian)

4818-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Se il motore non si avvia
La causa del problema potrebbe essere una delle seguenti:
● Potrebbe non esserci abbastanza carburante nel serbatoio del veicolo.
Motore a benzina: Rifornire il veicolo di carburante.
Motore diesel: P. 494
● Il motore potrebbe essere ingolfato. (motore a benzina)
Provare ancora a riavviare il motore seguendo le procedure di avviamento
corrette. ( P. 184, 187)
● Potrebbe esserci un guasto nel sistema immobilizer motore. (P. 76)
La causa del problema potrebbe essere una delle seguenti:
● La batteria potrebbe essere scarica. (P. 485)
● I collegamenti ai morsetti della batteria potrebbero essere allentati o
corrosi.
Il circuito di avviamento del motore potrebbe non funzionare correttamente
a causa di un problema elettrico come un circuito aperto o un fusibile
bruciato. Tuttavia, è disponibile una procedura temporanea per avviare il
motore. ( P. 482)
Se il motore non si avvia anche quando vengono osservate le
procedure di avviamento corrette ( P. 184, 187), valutare ciascuno dei
punti descritti di seguito:
Il motore non parte nemmeno se il motorino d’avviamento funziona
regolarmente.
Il motorino d’avviamento gira lentamen te, le luci dell’abitacolo e i fari
sono deboli e l’avvisatore acustico non suona o suona ad un volume
basso.
Il motorino d’avviamento non gira ( veicoli con sistema di entrata e
avviamento intelligente).

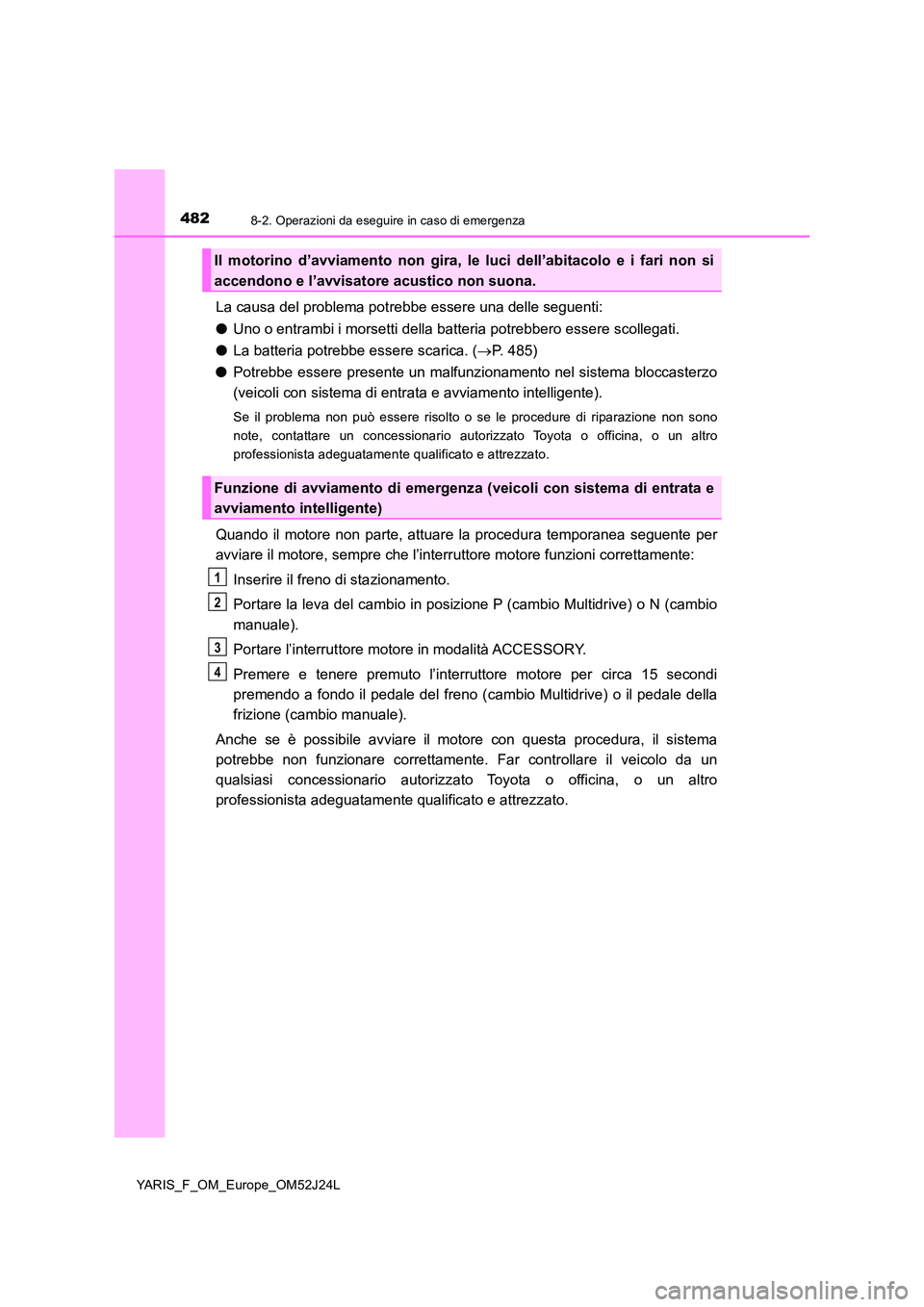

4828-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
La causa del problema potrebbe essere una delle seguenti:
● Uno o entrambi i morsetti della batteria potrebbero essere scollegati.
● La batteria potrebbe essere scarica. (P. 485)
● Potrebbe essere presente un malfunzionamento nel sistema bloccasterzo
(veicoli con sistema di entrata e avviamento intelligente).
Se il problema non può essere risolto o se le procedure di riparazione non sono
note, contattare un concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando il motore non parte, attuare la procedura temporanea seguente per
avviare il motore, sempre che l’interruttore motore funzioni correttamente:
Inserire il freno di stazionamento.
Portare la leva del cambio in posizione P (cambio Multidrive) o N (cambio
manuale).
Portare l’interruttore motore in modalità ACCESSORY.
Premere e tenere premuto l’interruttore motore per circa 15 secondi
premendo a fondo il pedale del freno (cambio Multidrive) o il pedale della
frizione (cambio manuale).
Anche se è possibile avviare il motore con questa procedura, il sistema
potrebbe non funzionare correttamente. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Il motorino d’avviamento non gira, le luci dell’abitacolo e i fari non si
accendono e l’avvisatore acustico non suona.
Funzione di avviamento di emergenz a (veicoli con sistema di entrata e
avviamento intelligente)
1
2
3
4

4838-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Se la chiave elettronica non funziona correttamente
(veicoli con sistema di entrata e avviamento intelligente)
Utilizzare la chiave meccanica
( P. 106) per eseguire le seguenti
operazioni:
Sblocca tutte le porte
Blocca tutte le porte
Veicoli con cambio Multidrive:
Assicurarsi che la leva del cambio sia su P e premere il pedale del freno.
Veicoli con cambio manuale:
Assicurarsi che la leva del cambio sia su N e premere il pedale della
frizione.
Se la comunicazione tra la chiave elettronica ed il veicolo è interrotta
( P. 132) o la chiave elettronica non può essere utilizzata in quanto la
sua batteria è scarica, il sistema di entrata e avviamento intelligente ed
il radiocomando a distanza non possono essere usati. In questi casi, le
porte possono essere aperte e il motore può essere avviato seguendo
la procedura sotto riportata.
Bloccaggio e sbloccaggio delle porte
1
2
Avviamento del motore
1

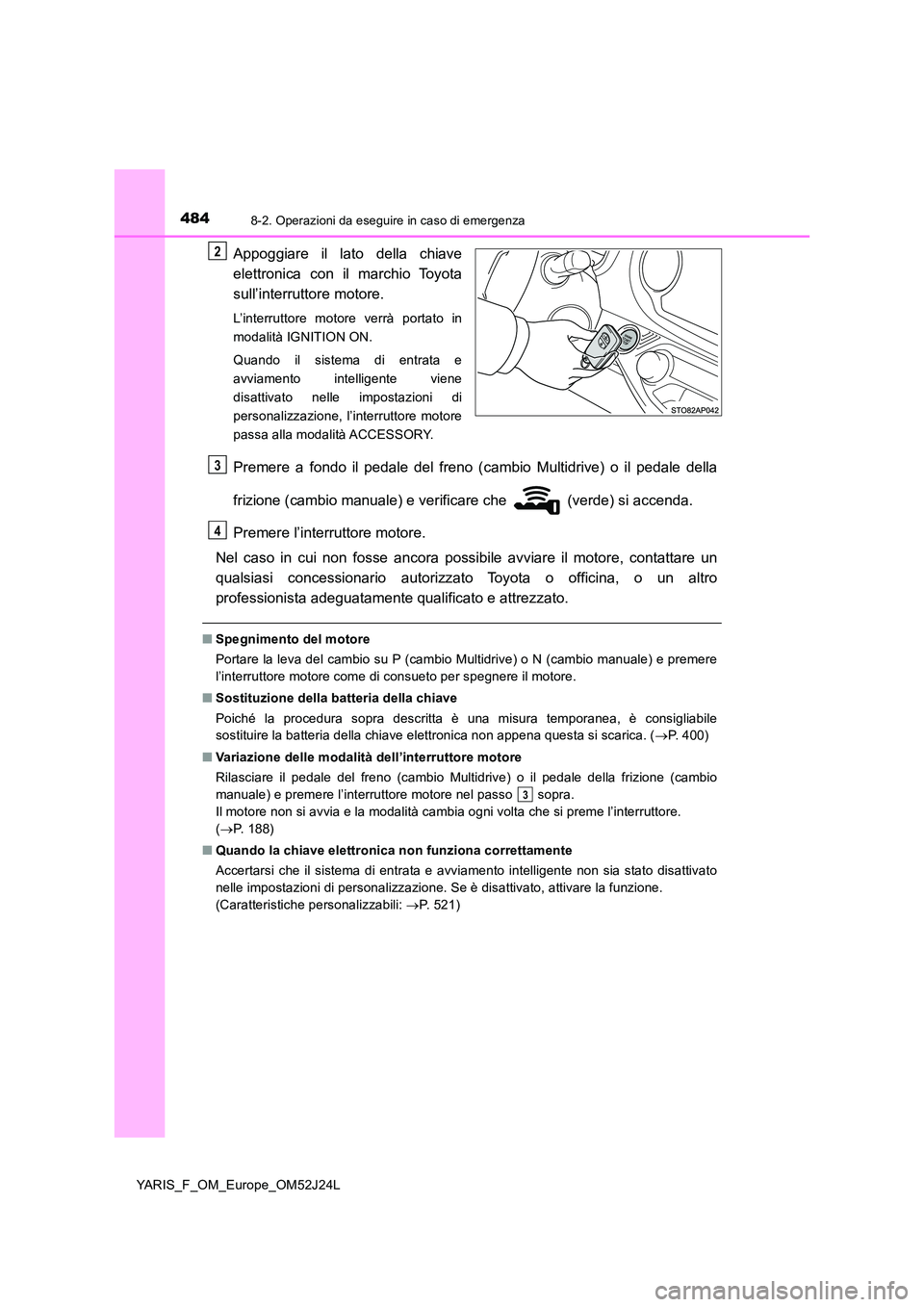

4848-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Appoggiare il lato della chiave
elettronica con il marchio Toyota
sull’interruttore motore.
L’interruttore motore verrà portato in
modalità IGNITION ON.
Quando il sistema di entrata e
avviamento intelligente viene
disattivato nelle impostazioni di
personalizzazione, l’interruttore motore
passa alla modalità ACCESSORY.
Premere a fondo il pedale del freno (cambio Multidrive) o il pedale della
frizione (cambio manuale) e verificare che (verde) si accenda.
Premere l’interruttore motore.
Nel caso in cui non fosse ancora possibile avviare il motore, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Spegnimento del motore
Portare la leva del cambio su P (cambio Multidrive) o N (cambio manuale) e premere
l’interruttore motore come di consueto per spegnere il motore.
■ Sostituzione della batteria della chiave
Poiché la procedura sopra descritta è una misura temporanea, è consigliabile
sostituire la batteria della chiave elettronica non appena questa si scarica. ( P. 400)
■ Variazione delle modalità dell’interruttore motore
Rilasciare il pedale del freno (cambio Multidrive) o il pedale della frizione (cambio
manuale) e premere l’interruttore motore nel passo sopra.
Il motore non si avvia e la modalità cambia ogni volta che si preme l’interruttore.
( P. 1 8 8 )
■ Quando la chiave elettronica non funziona correttamente
Accertarsi che il sistema di entrata e avviamento intelligente non sia stato disattivato
nelle impostazioni di personalizzazione. Se è disattivato, attivare la funzione.
(Caratteristiche personalizzabili: P. 521)
2
3
4
3

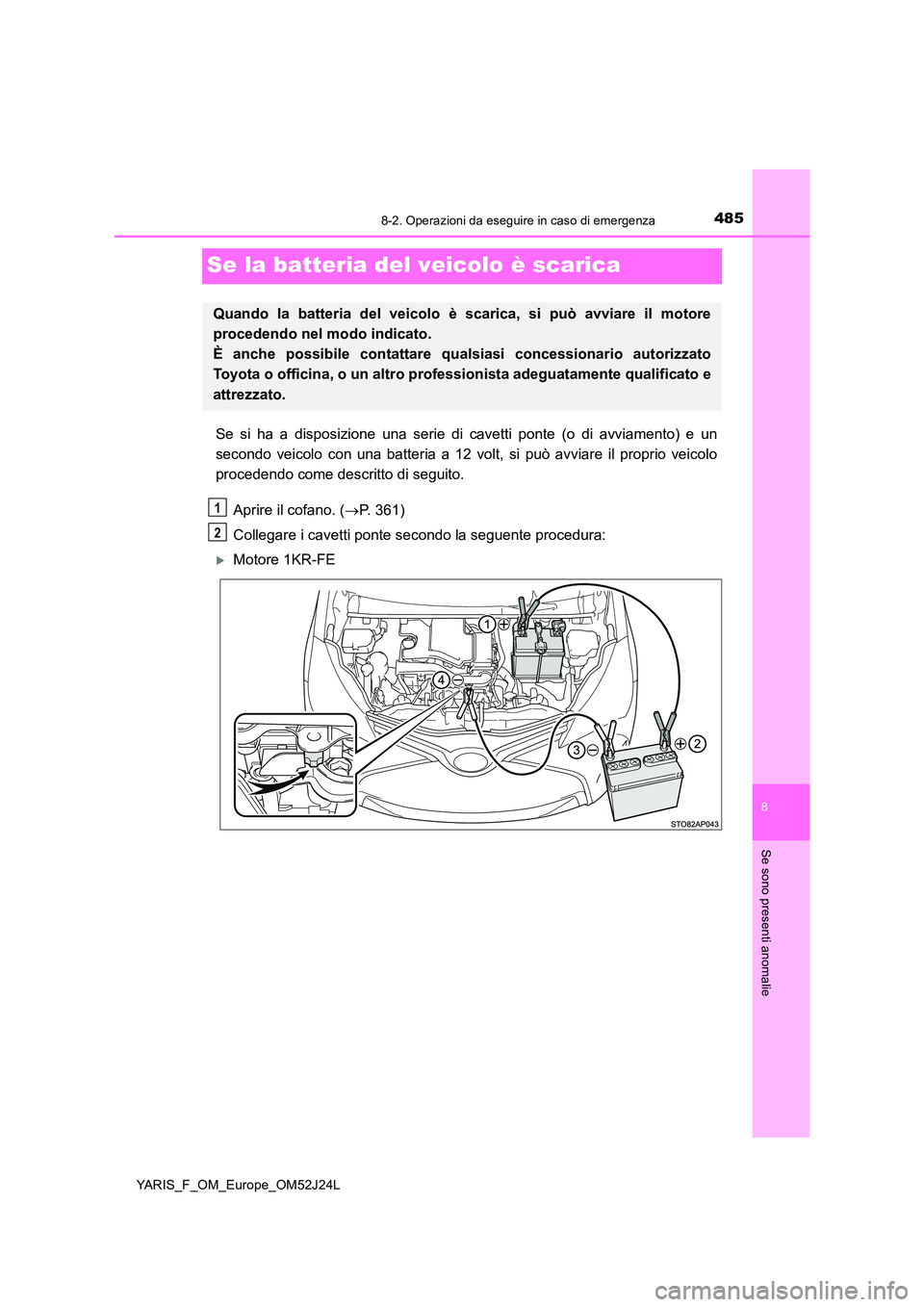

4858-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Se la batteria del veicolo è scarica
Se si ha a disposizione una serie di cavetti ponte (o di avviamento) e un
secondo veicolo con una batteria a 12 volt, si può avviare il proprio veicolo
procedendo come descritto di seguito.
Aprire il cofano. ( P. 361)
Collegare i cavetti ponte secondo la seguente procedura:
Motore 1KR-FE
Quando la batteria del veicolo è scarica, si può avviare il motore
procedendo nel modo indicato.
È anche possibile contattare qualsiasi concessionario autorizzato
Toyota o officina, o un altro professi onista adeguatamente qualificato e
attrezzato.
1
2

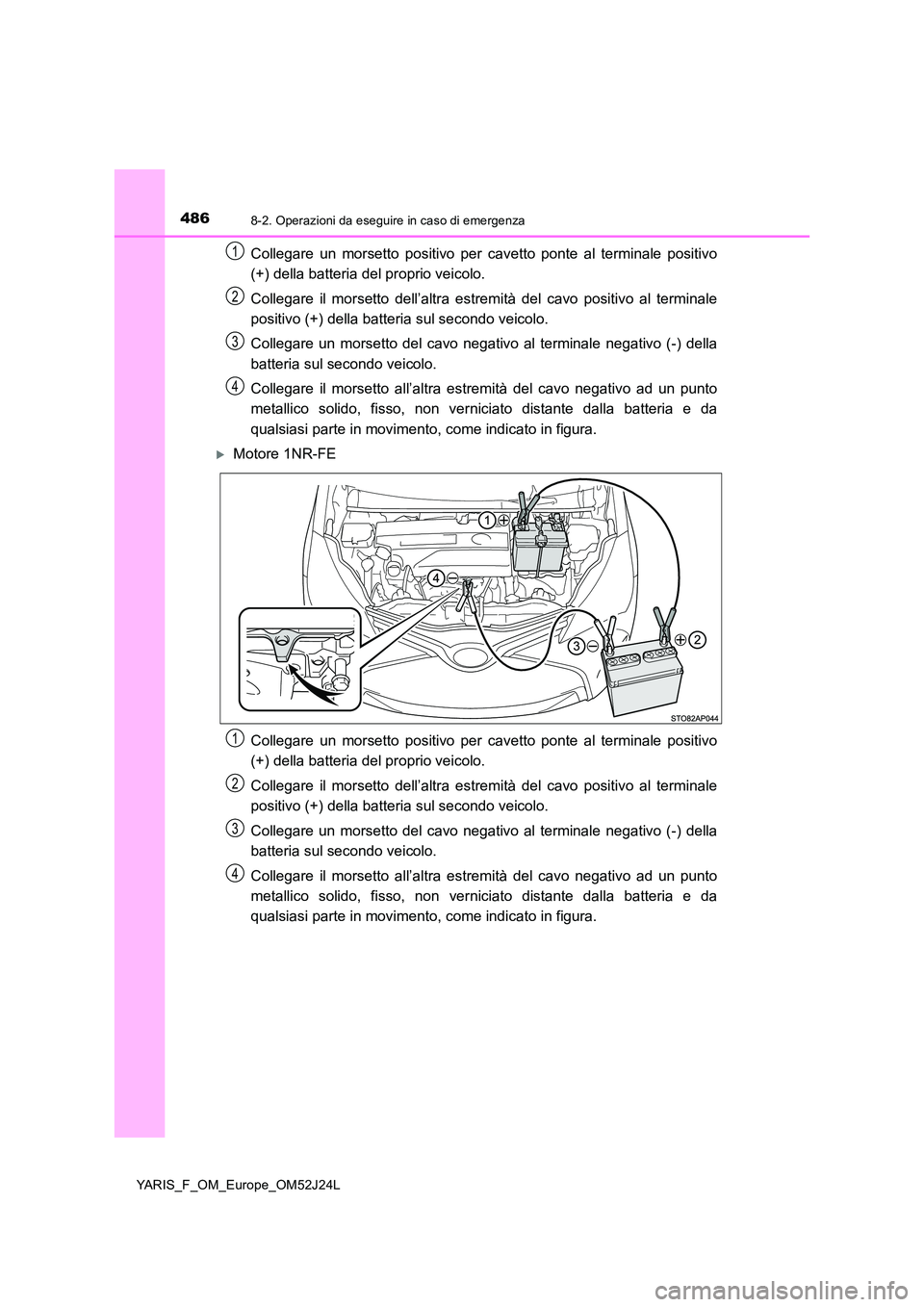

4868-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Collegare un morsetto positivo per cavetto ponte al terminale positivo
(+) della batteria del proprio veicolo.
Collegare il morsetto dell’altra estremità del cavo positivo al terminale
positivo (+) della batteria sul secondo veicolo.
Collegare un morsetto del cavo negativo al terminale negativo (-) della
batteria sul secondo veicolo.
Collegare il morsetto all’altra estremità del cavo negativo ad un punto
metallico solido, fisso, non verniciato distante dalla batteria e da
qualsiasi parte in movimento, come indicato in figura.
Motore 1NR-FE
Collegare un morsetto positivo per cavetto ponte al terminale positivo
(+) della batteria del proprio veicolo.
Collegare il morsetto dell’altra estremità del cavo positivo al terminale
positivo (+) della batteria sul secondo veicolo.
Collegare un morsetto del cavo negativo al terminale negativo (-) della
batteria sul secondo veicolo.
Collegare il morsetto all’altra estremità del cavo negativo ad un punto
metallico solido, fisso, non verniciato distante dalla batteria e da
qualsiasi parte in movimento, come indicato in figura.
1
2
3
4
1
2
3
4

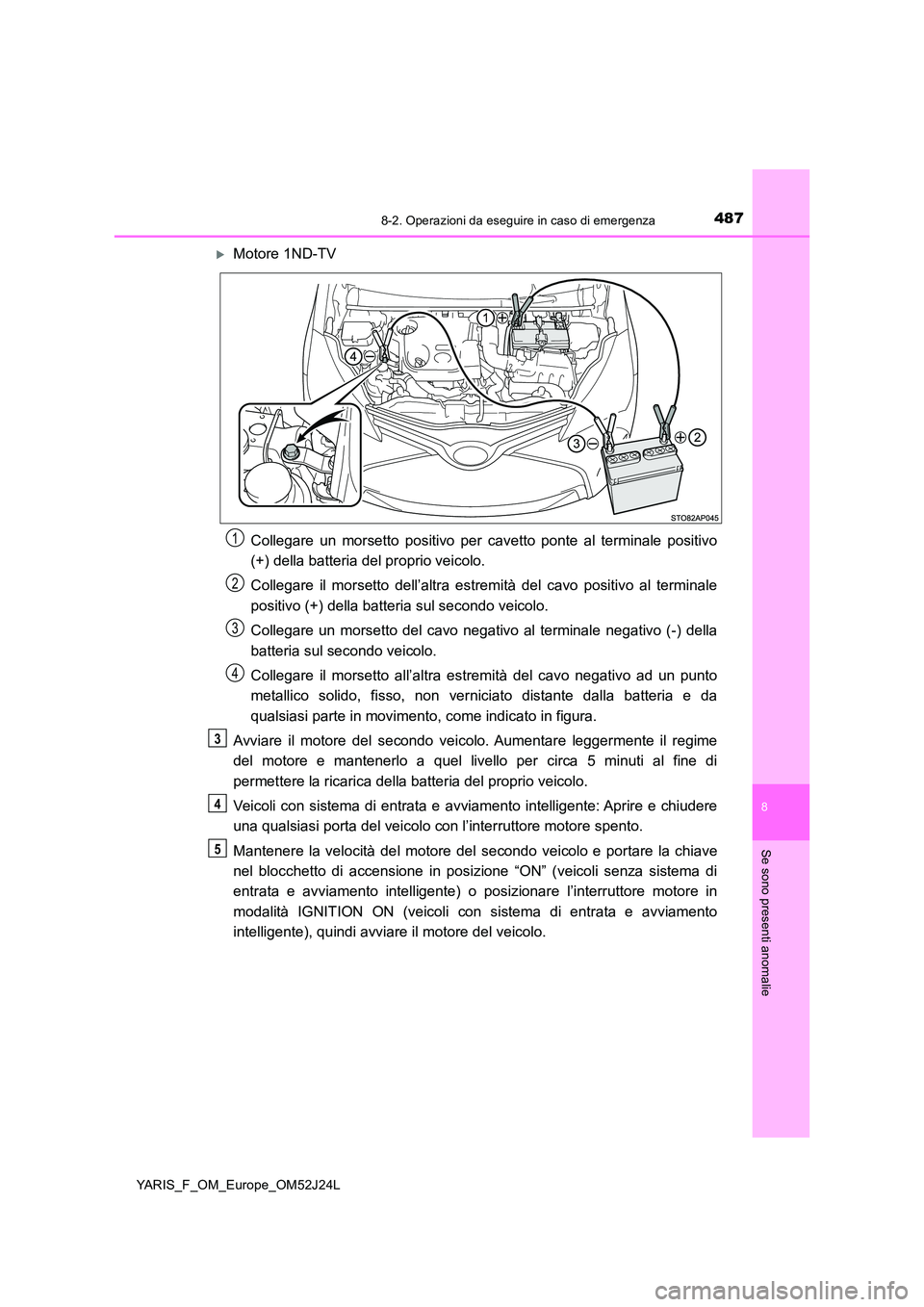

4878-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Motore 1ND-TV
Collegare un morsetto positivo per cavetto ponte al terminale positivo
(+) della batteria del proprio veicolo.
Collegare il morsetto dell’altra estremità del cavo positivo al terminale
positivo (+) della batteria sul secondo veicolo.
Collegare un morsetto del cavo negativo al terminale negativo (-) della
batteria sul secondo veicolo.
Collegare il morsetto all’altra estremità del cavo negativo ad un punto
metallico solido, fisso, non verniciato distante dalla batteria e da
qualsiasi parte in movimento, come indicato in figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenerlo a quel livello per circa 5 minuti al fine di
permettere la ricarica della batteria del proprio veicolo.
Veicoli con sistema di entrata e avviamento intelligente: Aprire e chiudere
una qualsiasi porta del veicolo con l’interruttore motore spento.
Mantenere la velocità del motore del secondo veicolo e portare la chiave
nel blocchetto di accensione in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o posizionare l’interruttore motore in
modalità IGNITION ON (veicoli con sistema di entrata e avviamento
intelligente), quindi avviare il motore del veicolo.
1
2
3
4
3
4
5

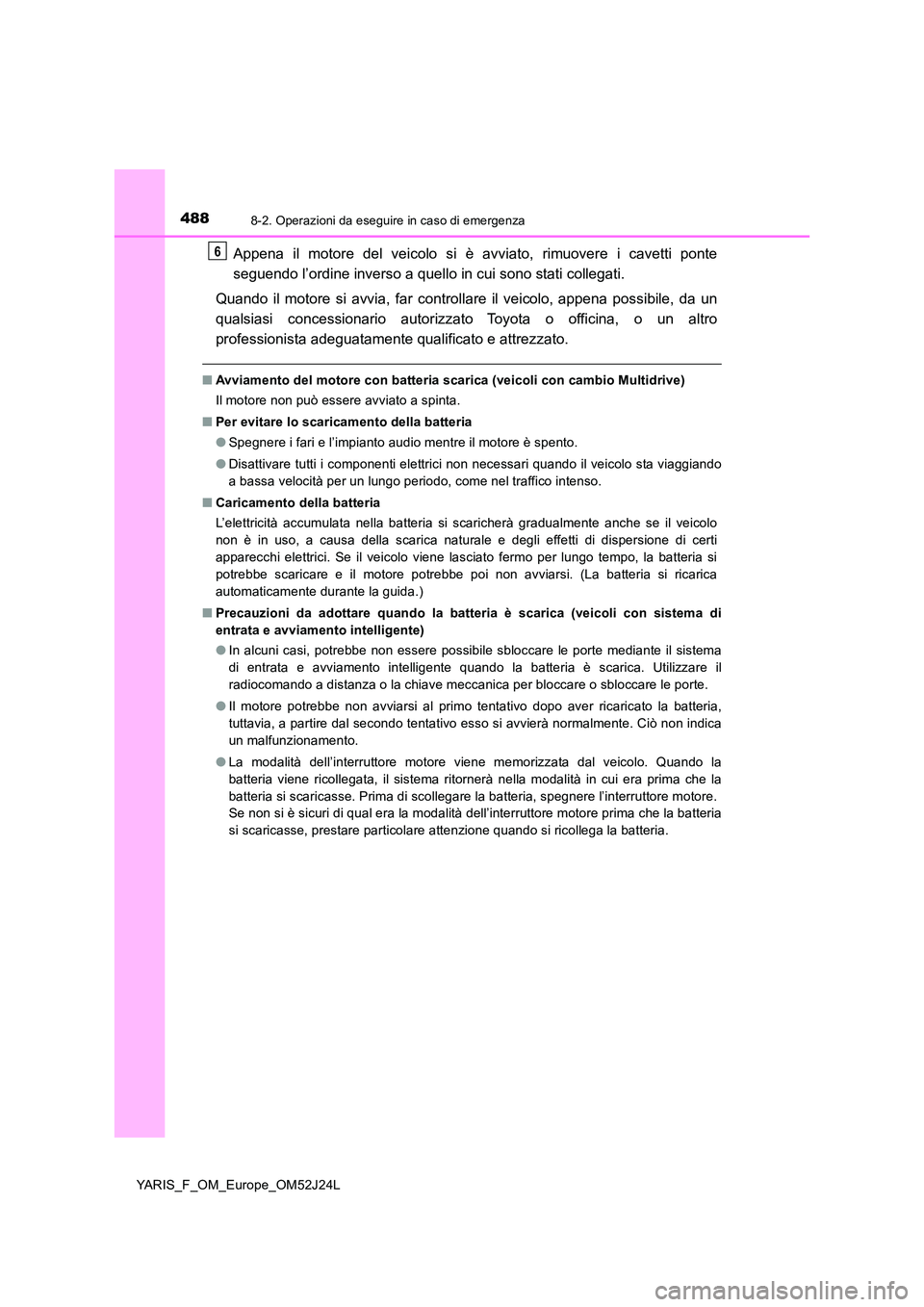

4888-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Appena il motore del veicolo si è avviato, rimuovere i cavetti ponte
seguendo l’ordine inverso a quello in cui sono stati collegati.
Quando il motore si avvia, far controllare il veicolo, appena possibile, da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Avviamento del motore con batteria scarica (veicoli con cambio Multidrive)
Il motore non può essere avviato a spinta.
■ Per evitare lo scaricamento della batteria
● Spegnere i fari e l’impianto audio mentre il motore è spento.
● Disattivare tutti i componenti elettrici non necessari quando il veicolo sta viaggiando
a bassa velocità per un lungo periodo, come nel traffico intenso.
■ Caricamento della batteria
L’elettricità accumulata nella batteria si scaricherà gradualmente anche se il veicolo
non è in uso, a causa della scarica naturale e degli effetti di dispersione di certi
apparecchi elettrici. Se il veicolo viene lasciato fermo per lungo tempo, la batteria si
potrebbe scaricare e il motore potrebbe poi non avviarsi. (La batteria si ricarica
automaticamente durante la guida.)
■ Precauzioni da adottare quando la batteria è scarica (veicoli con sistema di
entrata e avviamento intelligente)
● In alcuni casi, potrebbe non essere possibile sbloccare le porte mediante il sistema
di entrata e avviamento intelligente quando la batteria è scarica. Utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
● Il motore potrebbe non avviarsi al primo tentativo dopo aver ricaricato la batteria,
tuttavia, a partire dal secondo tentativo esso si avvierà normalmente. Ciò non indica
un malfunzionamento.
● La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando la
batteria viene ricollegata, il sistema ritornerà nella modalità in cui era prima che la
batteria si scaricasse. Prima di scollegare la batteria, spegnere l’interruttore motore.
Se non si è sicuri di qual era la modalità dell’interruttore motore prima che la batteria
si scaricasse, prestare particolare attenzione quando si ricollega la batteria.
6
