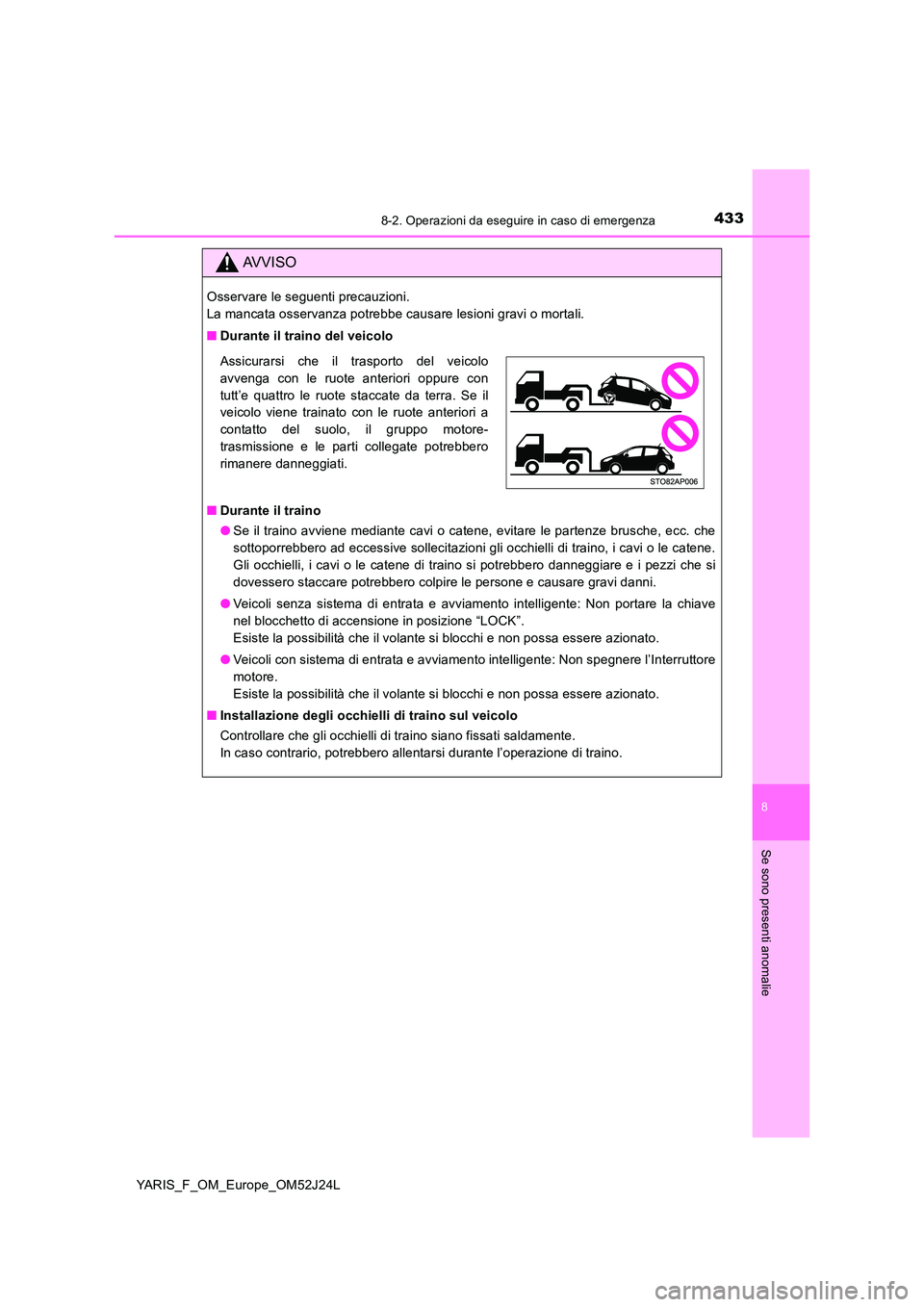

2017 TOYOTA YARIS Manuale duso (in Italian)

4338-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Durante il traino del veicolo
■ Durante il traino
● Se il traino avviene mediante cavi o catene, evitare le partenze brusche, ecc. che
sottoporrebbero ad eccessive sollecitazioni gli occhielli di traino, i cavi o le catene.
Gli occhielli, i cavi o le catene di traino si potrebbero danneggiare e i pezzi che si
dovessero staccare potrebbero colpire le persone e causare gravi danni.
● Veicoli senza sistema di entrata e avviamento intelligente: Non portare la chiave
nel blocchetto di accensione in posizione “LOCK”.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
● Veicoli con sistema di entrata e avviamento intelligente: Non spegnere l’Interruttore
motore.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
■ Installazione degli occhielli di traino sul veicolo
Controllare che gli occhielli di traino siano fissati saldamente.
In caso contrario, potrebbero allentarsi durante l’operazione di traino.
Assicurarsi che il trasporto del veicolo
avvenga con le ruote anteriori oppure con
tutt’e quattro le ruote staccate da terra. Se il
veicolo viene trainato con le ruote anteriori a
contatto del suolo, il gruppo motore-
trasmissione e le parti collegate potrebbero
rimanere danneggiati.

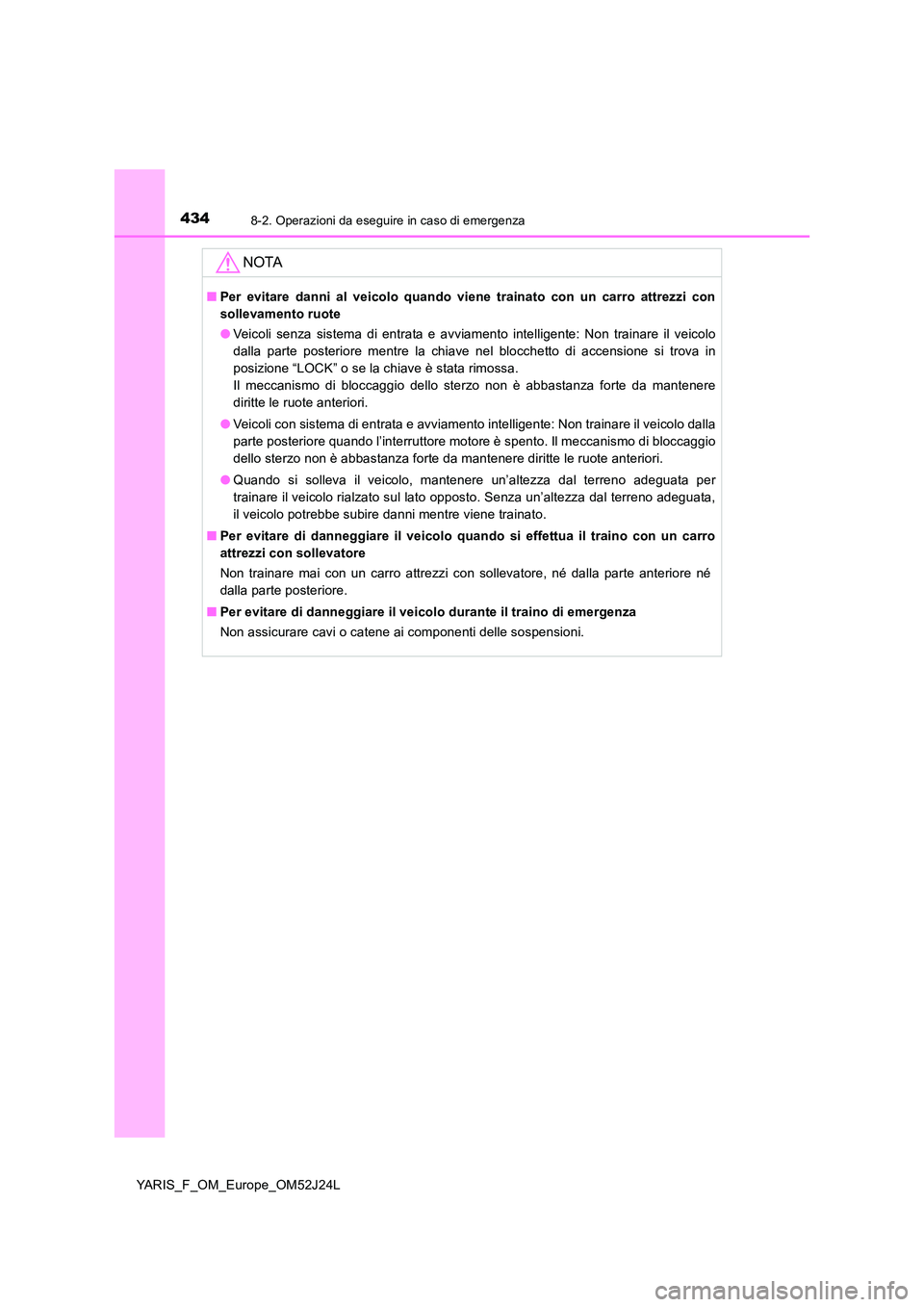

4348-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
NOTA
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
● Veicoli senza sistema di entrata e avviamento intelligente: Non trainare il veicolo
dalla parte posteriore mentre la chiave nel blocchetto di accensione si trova in
posizione “LOCK” o se la chiave è stata rimossa.
Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere
diritte le ruote anteriori.
● Veicoli con sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla
parte posteriore quando l’interruttore motore è spento. Il meccanismo di bloccaggio
dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per
trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata,
il veicolo potrebbe subire danni mentre viene trainato.
■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro
attrezzi con sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né
dalla parte posteriore.
■ Per evitare di danneggiare il veicolo durante il traino di emergenza
Non assicurare cavi o catene ai componenti delle sospensioni.

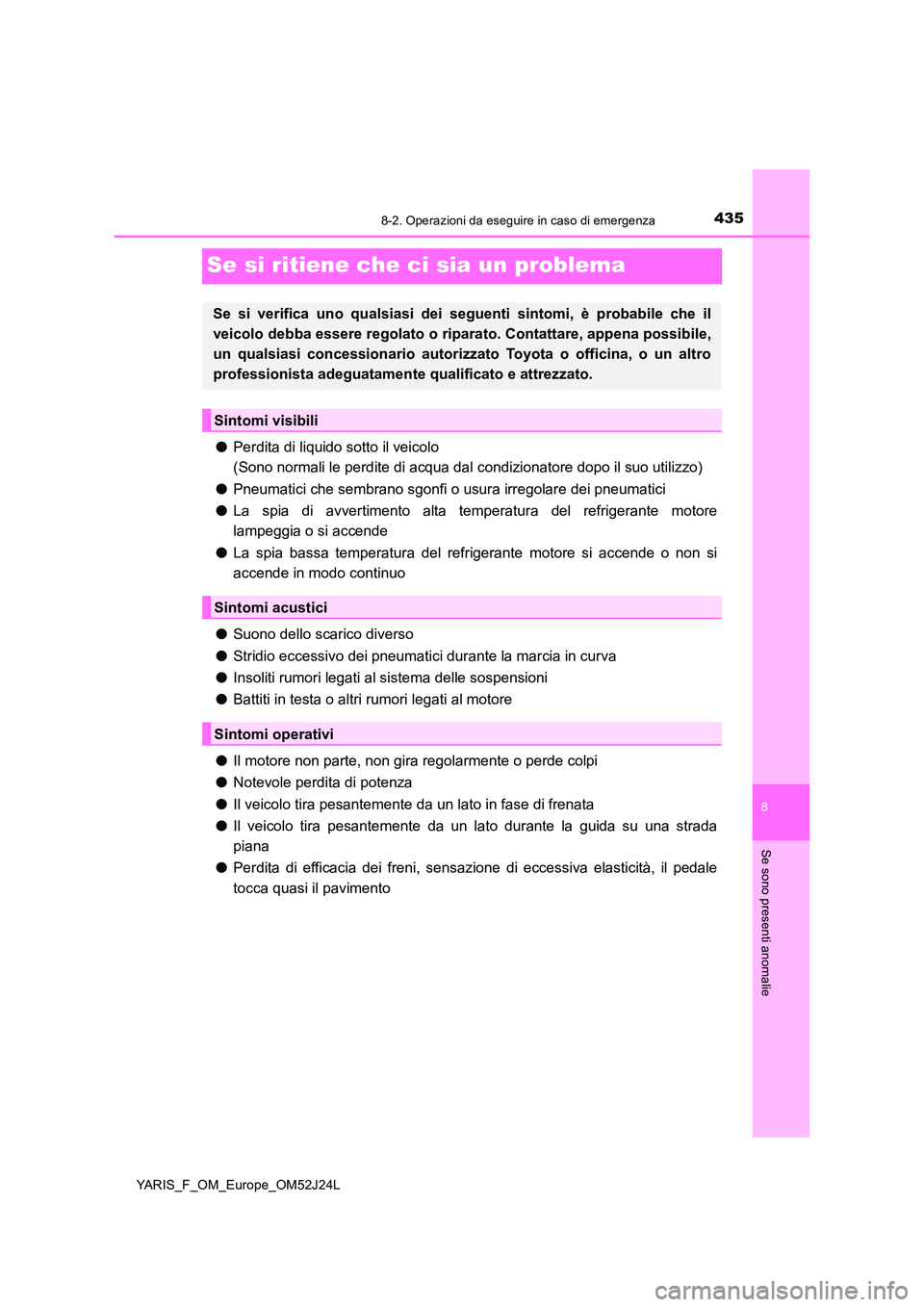

4358-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Se si ritiene che ci sia un problema
●Perdita di liquido sotto il veicolo
(Sono normali le perdite di acqua dal condizionatore dopo il suo utilizzo)
● Pneumatici che sembrano sgonfi o usura irregolare dei pneumatici
● La spia di avvertimento alta temperatura del refrigerante motore
lampeggia o si accende
● La spia bassa temperatura del refrigerante motore si accende o non si
accende in modo continuo
● Suono dello scarico diverso
● Stridio eccessivo dei pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti in testa o altri rumori legati al motore
● Il motore non parte, non gira regolarmente o perde colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o ripara to. Contattare, appena possibile,
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

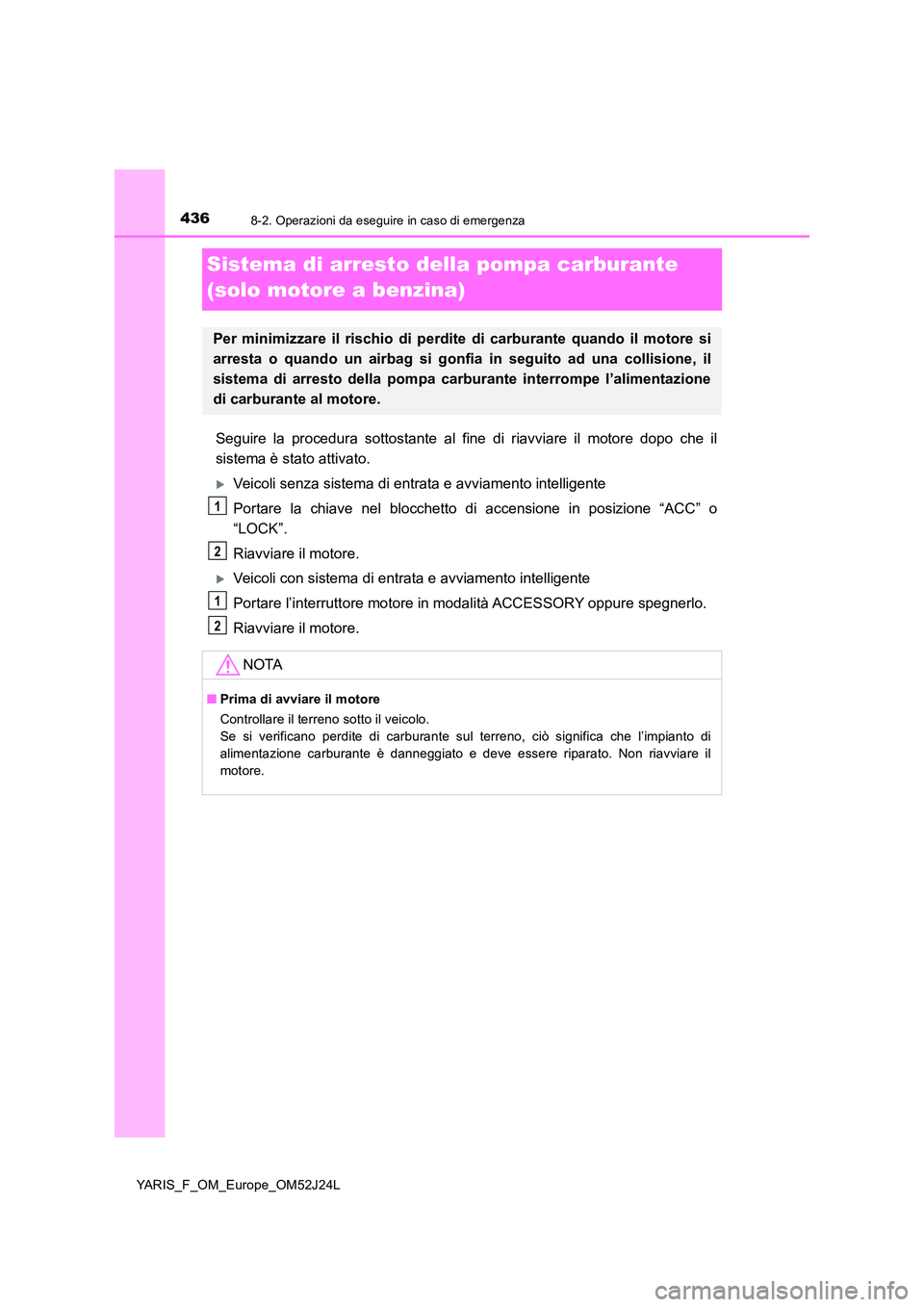

4368-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Sistema di arresto della pompa carburante
(solo motore a benzina)
Seguire la procedura sottostante al fine di riavviare il motore dopo che il
sistema è stato attivato.
Veicoli senza sistema di entrata e avviamento intelligente
Portare la chiave nel blocchetto di accensione in posizione “ACC” o
“LOCK”.
Riavviare il motore.
Veicoli con sistema di entrata e avviamento intelligente
Portare l’interruttore motore in modalità ACCESSORY oppure spegnerlo.
Riavviare il motore.
Per minimizzare il rischio di perdite di carburante quando il motore si
arresta o quando un airbag si gonfia in seguito ad una collisione, il
sistema di arresto della pompa car burante interrompe l’alimentazione
di carburante al motore.
NOTA
■ Prima di avviare il motore
Controllare il terreno sotto il veicolo.
Se si verificano perdite di carburante sul terreno, ciò significa che l’impianto di
alimentazione carburante è danneggiato e deve essere riparato. Non riavviare il
motore.
1
2
1
2

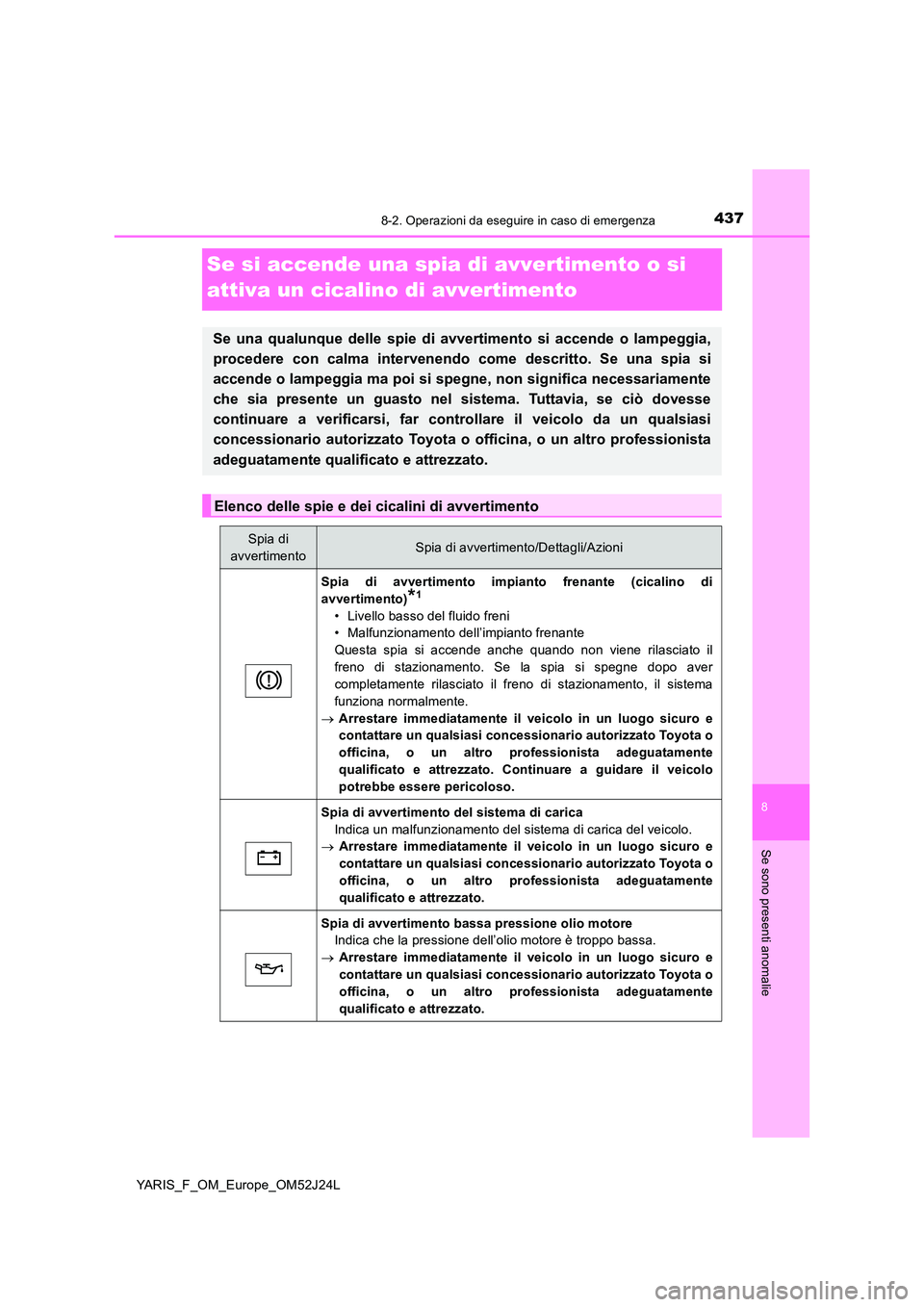

4378-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Se si accende una spia di avvertimento o si
attiva un cicalino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariamente
che sia presente un guasto nel sistema. Tuttavia, se ciò dovesse
continuare a verificarsi, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
Spia di avvertimento impianto frenante (cicalino di
avvertimento)*1
• Livello basso del fluido freni
• Malfunzionamento dell’impianto frenante
Questa spia si accende anche quando non viene rilasciato il
freno di stazionamento. Se la spia si spegne dopo aver
completamente rilasciato il freno di stazionamento, il sistema
funziona normalmente.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Spia di avvertimento bassa pressione olio motore
Indica che la pressione dell’olio motore è troppo bassa.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

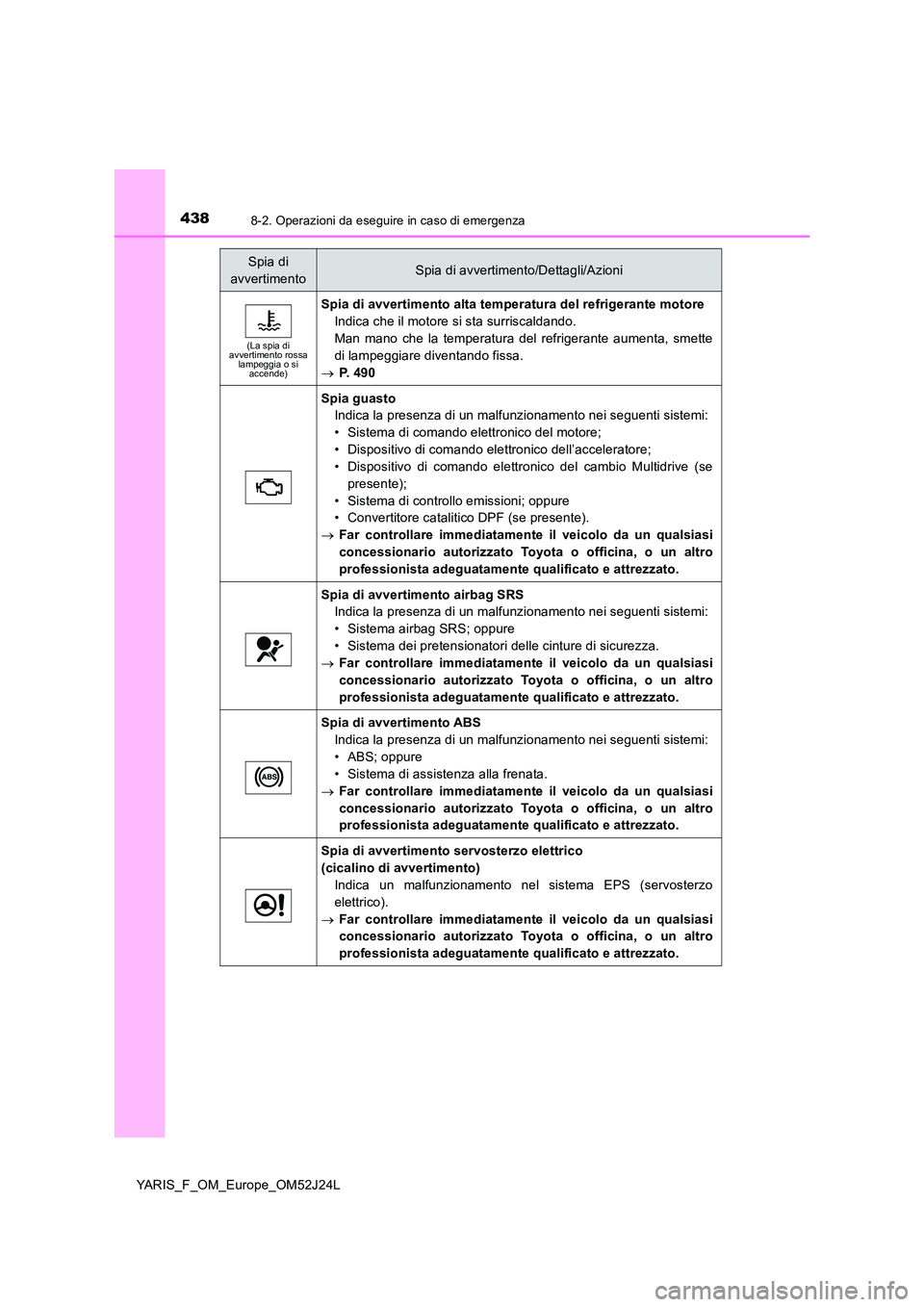

4388-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
(La spia di avvertimento rossa lampeggia o si accende)
Spia di avvertimento alta temperatura del refrigerante motore
Indica che il motore si sta surriscaldando.
Man mano che la temperatura del refrigerante aumenta, smette
di lampeggiare diventando fissa.
 P. 4 9 0
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore;
• Dispositivo di comando elettronico del cambio Multidrive (se
presente);
• Sistema di controllo emissioni; oppure
• Convertitore catalitico DPF (se presente).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento servosterzo elettrico
(cicalino di avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

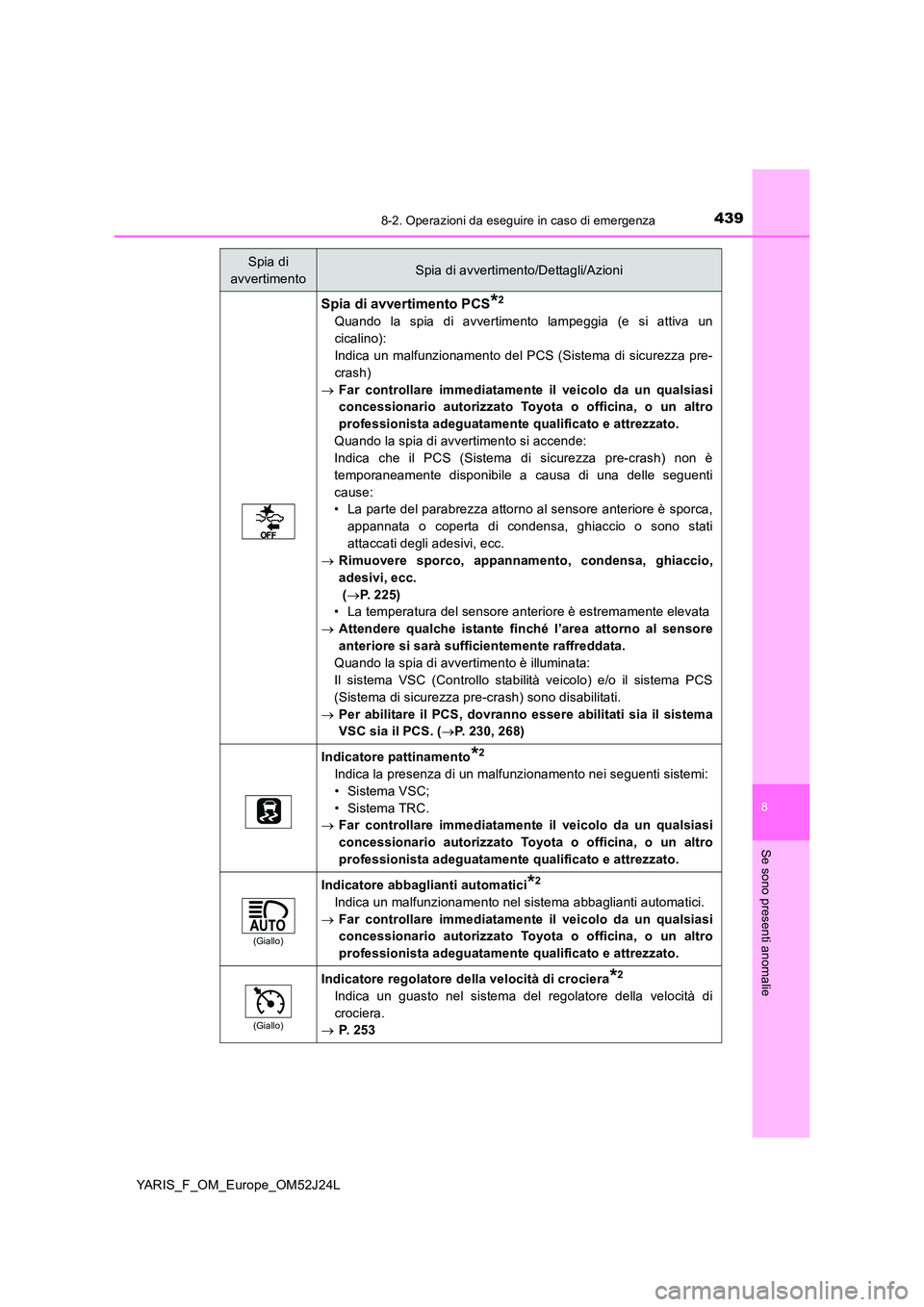

4398-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Spia di avvertimento PCS*2
Quando la spia di avvertimento lampeggia (e si attiva un
cicalino):
Indica un malfunzionamento del PCS (Sistema di sicurezza pre-
crash)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando la spia di avvertimento si accende:
Indica che il PCS (Sistema di sicurezza pre-crash) non è
temporaneamente disponibile a causa di una delle seguenti
cause:
• La parte del parabrezza attorno al sensore anteriore è sporca,
appannata o coperta di condensa, ghiaccio o sono stati
attaccati degli adesivi, ecc.
 Rimuovere sporco, appannamento, condensa, ghiaccio,
adesivi, ecc.
( P. 225)
• La temperatura del sensore anteriore è estremamente elevata
 Attendere qualche istante finché l’area attorno al sensore
anteriore si sarà sufficientemente raffreddata.
Quando la spia di avvertimento è illuminata:
Il sistema VSC (Controllo stabilità veicolo) e/o il sistema PCS
(Sistema di sicurezza pre-crash) sono disabilitati.
 Per abilitare il PCS, dovranno essere abilitati sia il sistema
VSC sia il PCS. ( P. 230, 268)
Indicatore pattinamento*2
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC;
• Sistema TRC.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Indicatore abbaglianti automatici*2
Indica un malfunzionamento nel sistema abbaglianti automatici.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Indicatore regolatore della velocità di crociera*2
Indica un guasto nel sistema del regolatore della velocità di
crociera.
 P. 2 5 3
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4408-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
(Giallo)
(Giallo)
Indicatore LDA*2 e indicatori della linea di corsia*2
Indica un malfunzionamento nel sistema LDA.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Indicatore limitatore di velocità*2
Indica un malfunzionamento nel sistema limitatore di velocità.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Lampeggia)
Indicatore di disattivazione del sistema di spegnimento e
avviamento intelligente*2
Indica un malfunzionamento nel sistema di spegnimento e
avviamento intelligente.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento filtro carburante (solo motore diesel)
Indica che la quantità di acqua presente nel filtro carburante ha
raggiunto il livello specificato.
 P. 3 7 9
(Lampeggia di colore giallo per 15 secondi)
Indicatore del sistema di entrata e avviamento intelligente*2
Indica un malfunzionamento nel sistema di entrata e avviamento
intelligente.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avvertimento porta aperta (cicalino di avvertimento) *3
Segnala che una o più porte non sono completamente chiuse.
 Controllare che tutte le porte laterali e il portellone
posteriore siano chiusi.
Spia di avvertimento basso livello carburante
Motore a benzina: Indica che il carburante residuo è circa 5,8 litri
o meno.
Motore diesel: Indica che il carburante residuo è circa 6,4 litri o
meno.
 Rifornire il veicolo di carburante.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
