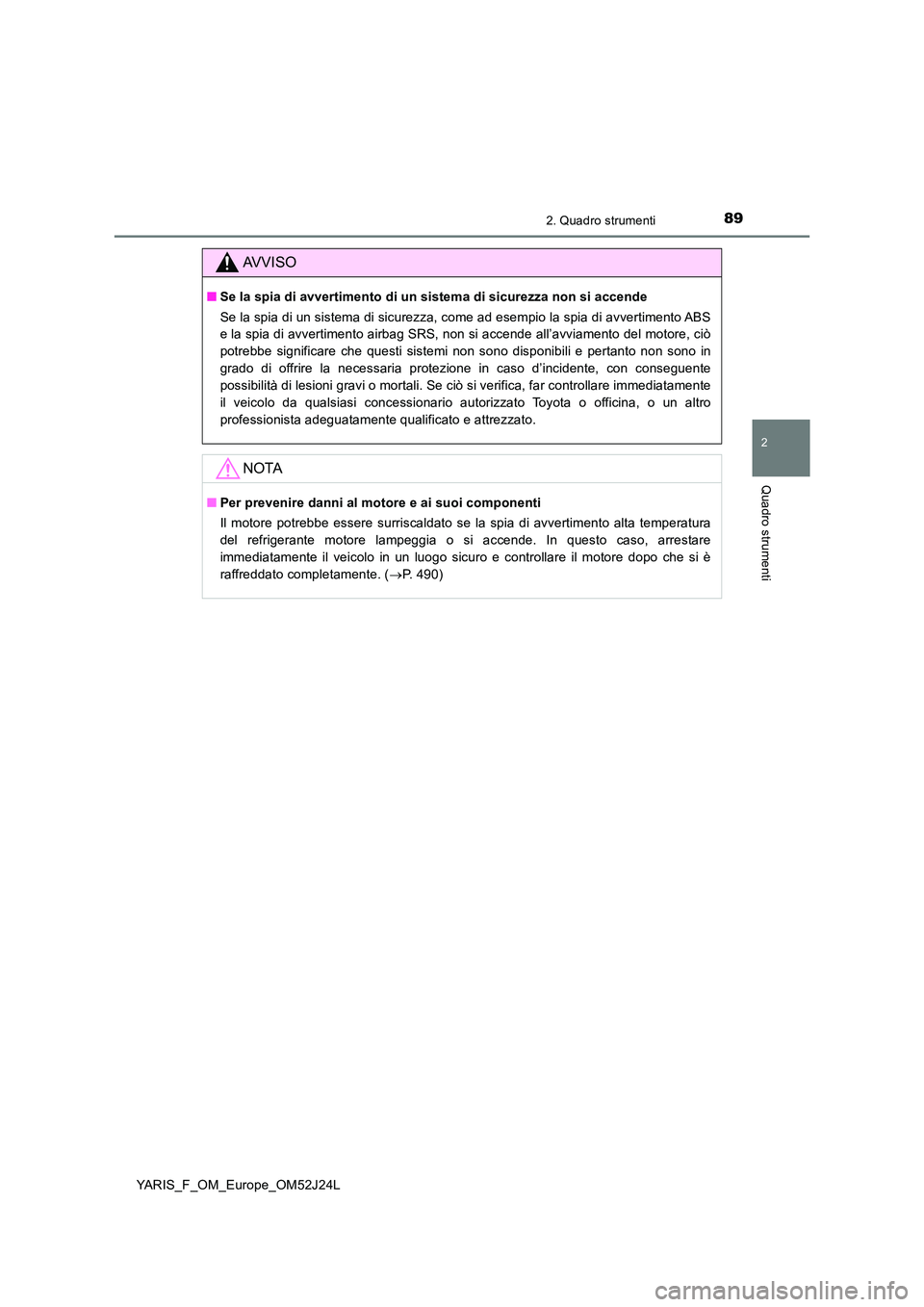

892. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avviamento del motore, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare immediatamente
il veicolo da qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 490)

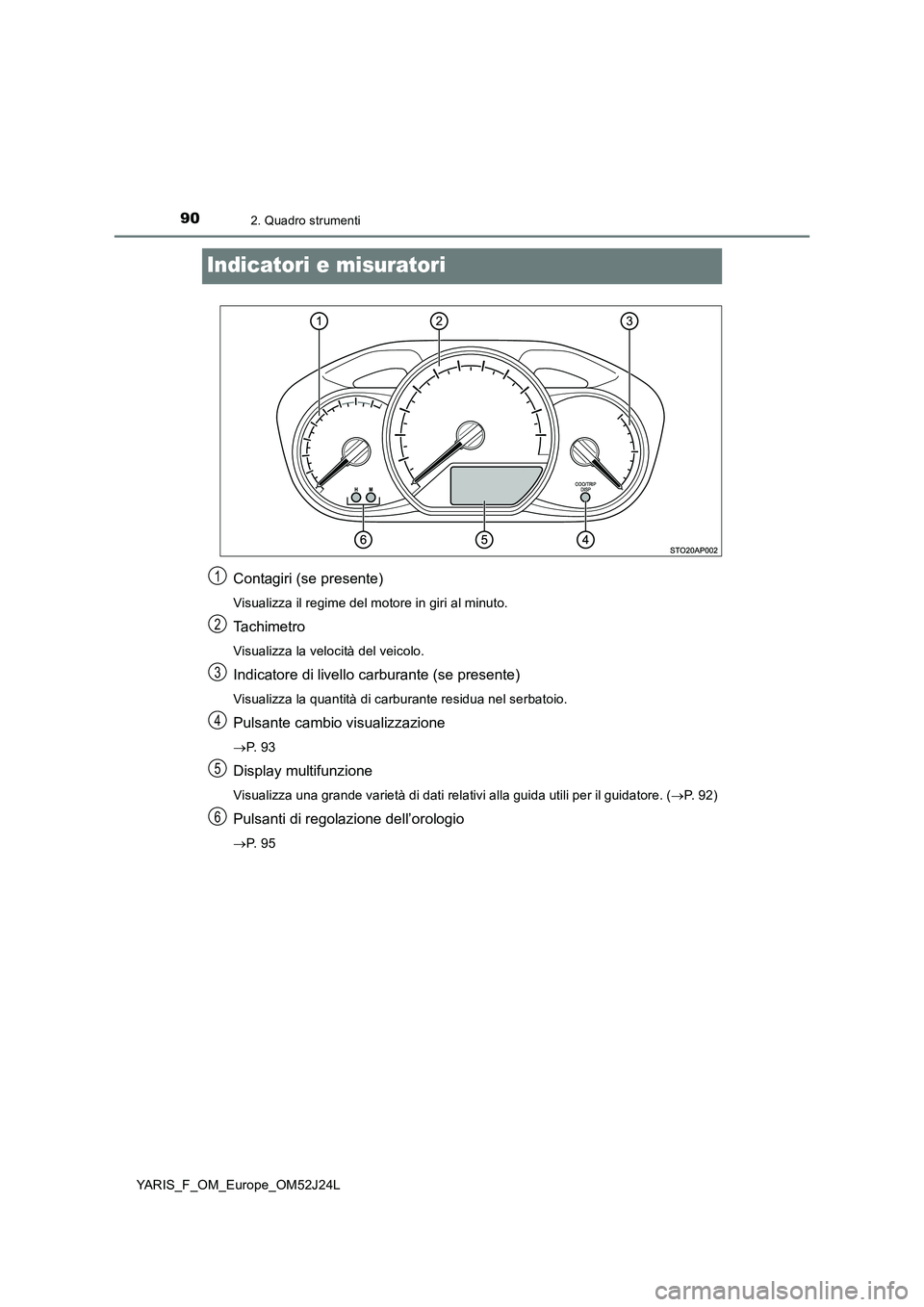

902. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
Indicatori e misuratori
Contagiri (se presente)
Visualizza il regime del motore in giri al minuto.
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante (se presente)
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
P. 9 3
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore. (P. 9 2 )
Pulsanti di regolazione dell’orologio
P. 9 5
1
2
3
4
5
6

912. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
La luminosità degli indicatori della plancia può essere regolata (quando
l’interruttore fari è attivato).
Visualizzare il controllo luminosità
indicatori della plancia premendo il
pulsante cambio visualizzazione.
( P. 9 3 )
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
■ I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
La chiave nel blocchetto di accensione si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
Controllo luminosità indicatori della plancia
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Veicoli con contagiri: Non lasciare che la lancetta del contagiri entri nella zona rossa
che indica il massimo regime del motore.

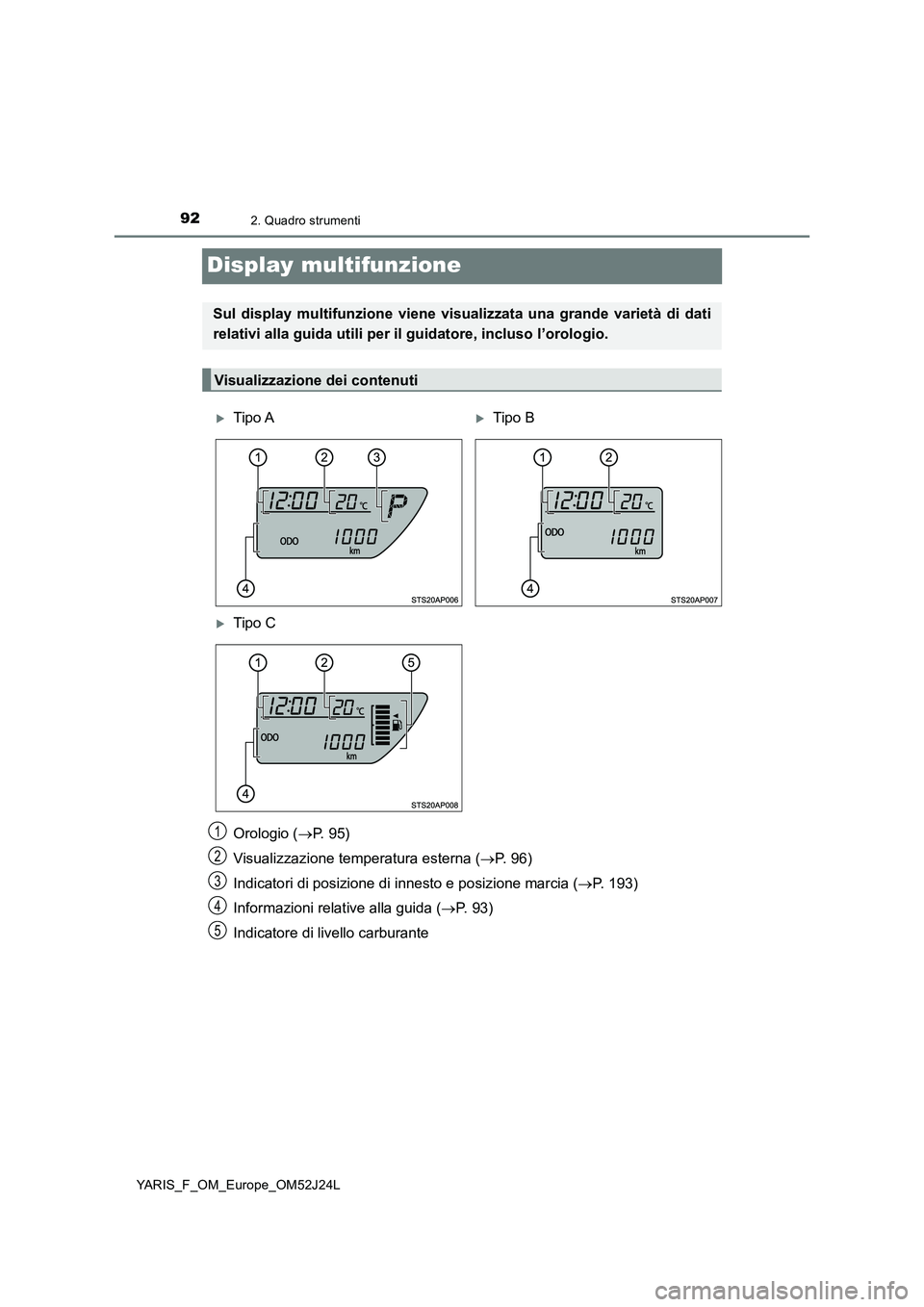

922. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
Display multifunzione
Orologio (P. 95)
Visualizzazione temperatura esterna ( P. 96)
Indicatori di posizione di innesto e posizione marcia (P. 193)
Informazioni relative alla guida ( P. 93)
Indicatore di livello carburante
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
Tipo ATipo B
Tipo C
1
2
3
4
5

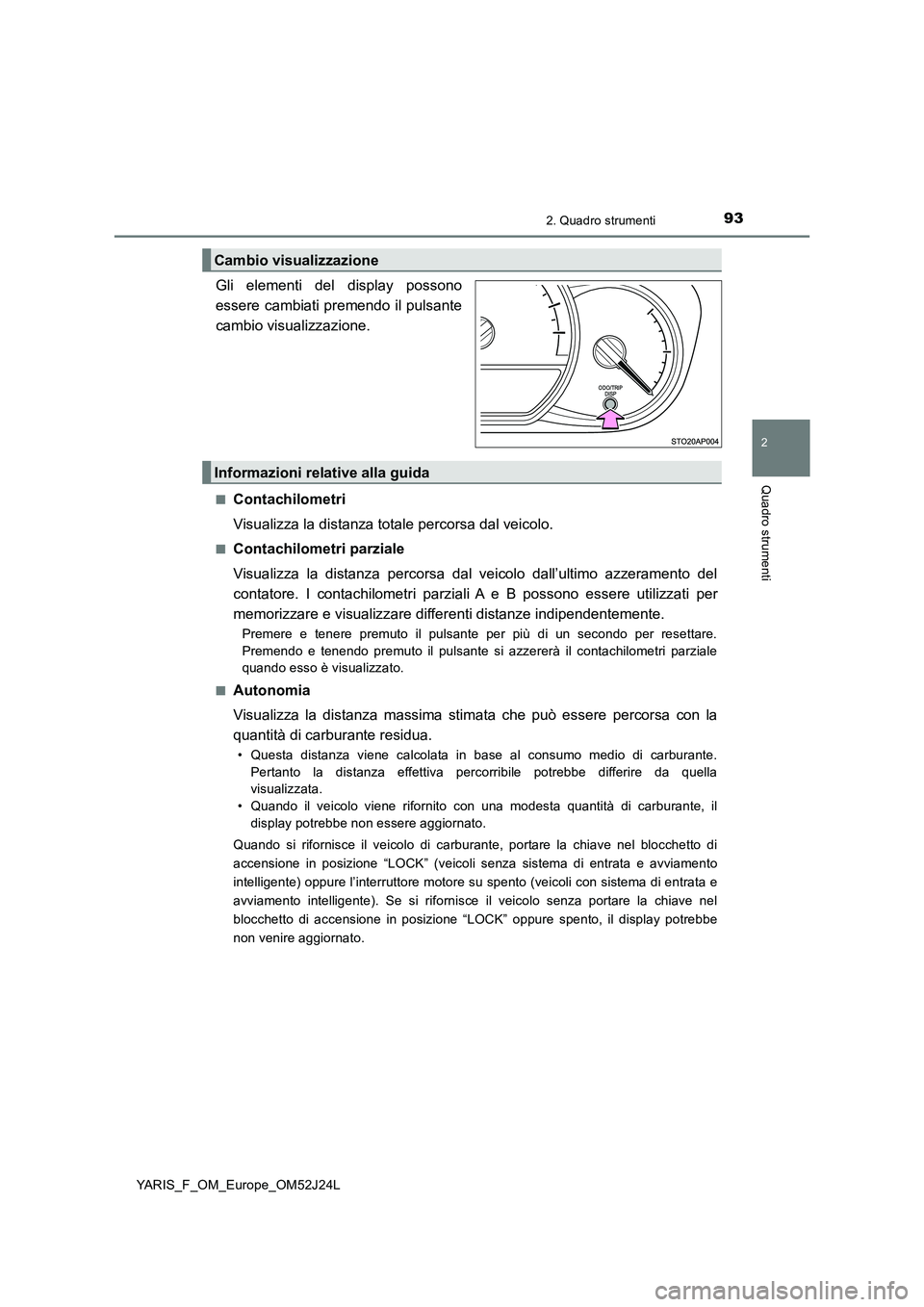

932. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
.
Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parzial i A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK” (veicoli senza sistema di entrata e avviamento
intelligente) oppure l’interruttore motore su spento (veicoli con sistema di entrata e
avviamento intelligente). Se si rifornisce il veicolo senza portare la chiave nel
blocchetto di accensione in posizione “LOCK” oppure spento, il display potrebbe
non venire aggiornato.
Cambio visualizzazione
Informazioni relative alla guida

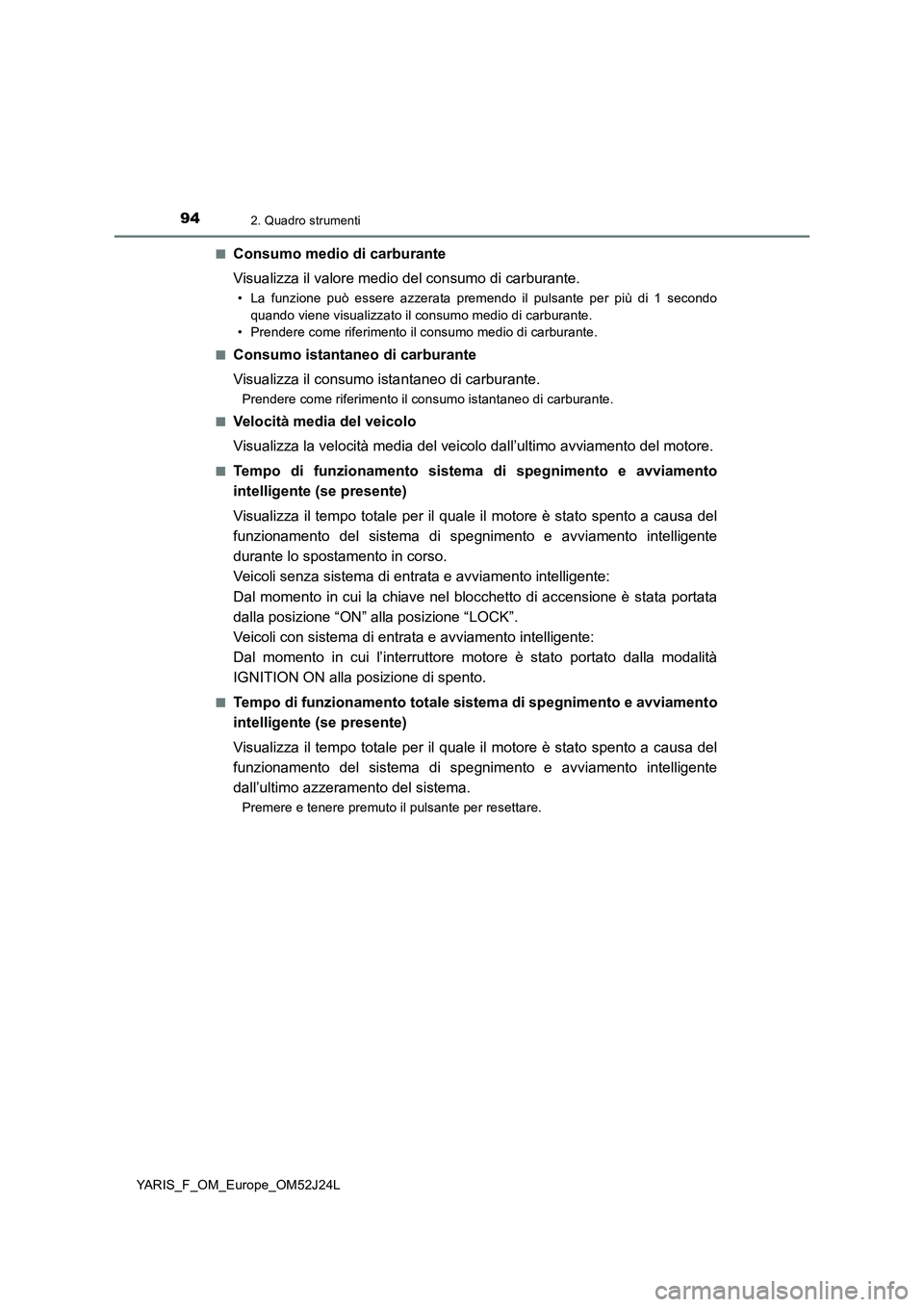

942. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
Prendere come riferimento il consumo istantaneo di carburante.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del motore.
■Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
durante lo spostamento in corso.
Veicoli senza sistema di entrata e avviamento intelligente:
Dal momento in cui la chiave nel blocchetto di accensione è stata portata
dalla posizione “ON” alla posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Dal momento in cui l’interruttore motore è stato portato dalla modalità
IGNITION ON alla posizione di spento.
■Tempo di funzionamento totale sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
dall’ultimo azzeramento del sistema.
Premere e tenere premuto il pulsante per resettare.

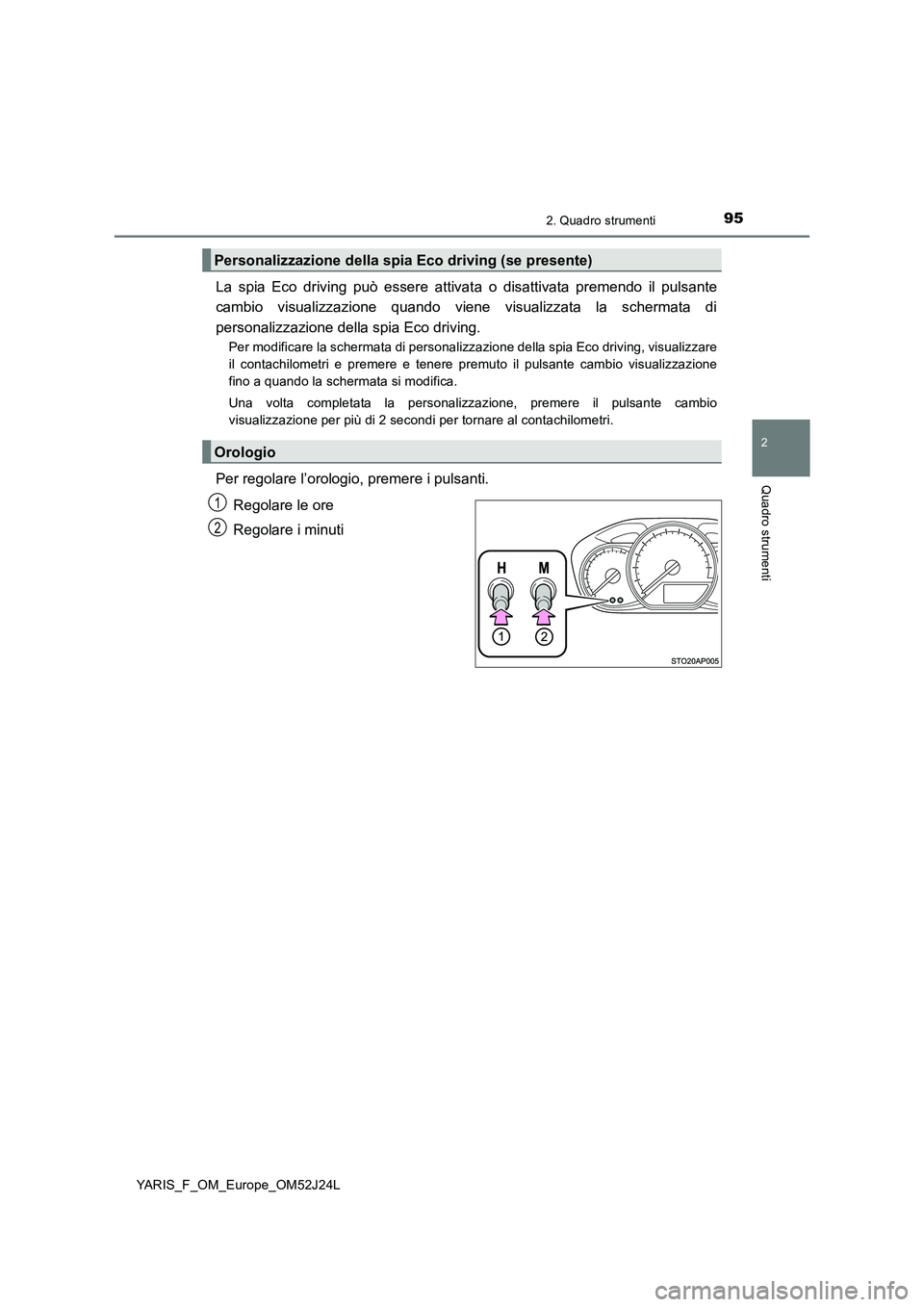

952. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
La spia Eco driving può essere attivata o disattivata premendo il pulsante
cambio visualizzazione quando viene visualizzata la schermata di
personalizzazione della spia Eco driving.
Per modificare la schermata di personalizzazione della spia Eco driving, visualizzare
il contachilometri e premere e tenere premuto il pulsante cambio visualizzazione
fino a quando la schermata si modifica.
Una volta completata la personalizzazione, premere il pulsante cambio
visualizzazione per più di 2 secondi per tornare al contachilometri.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
Personalizzazione della spia Eco driving (se presente)
Orologio
1
2

962. Quadro strumenti
YARIS_F_OM_Europe_OM52J24L
Il display della temperatura mostra una gamma compresa tra -40°C e 50°C.
■Display
Nelle situazioni descritte di seguito potrebbe non essere visualizzata la
temperatura esterna corretta o la visualizzazione potrebbe richiedere più
tempo del normale:
● Quando il veicolo è fermo o procede a bassa velocità (meno di 25 km/h)
● Quando la temperatura esterna varia improvvisamente (all’ingresso o
all’uscita da un garage, da una galleria, ecc.)
■Quando viene visualizzato “ ” o “E”
Il sistema potrebbe non funzionare correttamente. Portare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
■ Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati:
● Autonomia
● Consumo medio di carburante
● Tempo di funzionamento totale sistema di spegnimento e avviamento intelligente (se
presente)
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
 P. 2 3 2
Visualizzazione temperatura esterna
