3136-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
6
Caratteristiche dell’abitacolo
YARIS_F_OM_Europe_OM52J24L
■Regolazione della temperatura impostata
Veicoli senza il pulsante
Ruotare la rotella di controllo temper atura in senso orario per aumentare la
temperatura.
Veicoli con il pulsante
Per regolare l’impostazione della temperatura, ruotare l’apposita rotella di
controllo in senso orario (caldo) oppure antiorario (freddo).
Se non viene premuto, il sistema farà entrare aria a temperatura ambiente
o aria calda.
■Impostazione della velocità del ventilatore
Per regolare la velocità del ventilatore , ruotare in senso orario la relativa
rotella di controllo (aumento) o ruotarla in senso antiorario (diminuzione).
Portando la rotella in posizione “0”, si disattiva il ventilatore.
■Modifica della modalità del flusso d’aria
Per selezionare le bocchette
dell’aria, portare la rotella
corrispondente nella posizione
desiderata.
Per una regolazione più precisa, è
anche possibile selezionare le
posizioni intermedie fra le selezioni
delle bocchette dell’aria indicate qui
di seguito.
L’aria defluisce verso la parte superiore del corpo
L’aria defluisce verso la parte superiore del corpo e i piedi
L’aria defluisce verso i piedi
L’aria defluisce verso i piedi e si attiva lo sbrinatore del parabrezza
Si attiva lo sbrinatore del parabrezza
1
2
3
4
5

3146-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
YARIS_F_OM_Europe_OM52J24L
■Altre funzioni
● Passaggio dalla modalità aria esterna alla modalità di ricircolo aria
( P. 314)
● Sbrinamento del parabrezza (P. 314)
● Sbrinamento del lunotto posteriore e degli specchietti retrovisori esterni
( P. 315)
■Passaggio dalla modalità aria esterna alla modalità di ricircolo aria
Ruotare la rotella di selezione modalità aria esterna/ricircolo aria.
Selezionare per cambiare modalità di ricircolo aria.
Selezionare per cambiare modalità aria esterna.
■Sbrinamento del parabrezza
Per rimuovere la brina dal parabrezza e dai finestrini anteriori vengono
utilizzati gli sbrinatori.
Portare la rotella di selezione delle bocchette dell’aria in posizione .
Se viene utilizzata la modalità ricircolo aria, impostare la rotella di selezione
modalità aria esterna/ricircolo sulla modalità aria esterna.
Eseguire le operazioni sotto riportate di conseguenza:
● Per regolare la velocità del ventilatore, ruotare l’apposita rotella di
controllo.
● Per regolare l’impostazione della temperatura, ruotare l’apposita rotella
di controllo.
● Veicoli con il pulsante : Se la funzione di deumidificazione non è
attiva, premere per azionare la funzione di deumidificazione.
Per disappannare il parabrezza e i cristalli laterali più velocemente, aumentare il
flusso dell’aria e la temperatura.
Altre funzioni

3156-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
6
Caratteristiche dell’abitacolo
YARIS_F_OM_Europe_OM52J24L
■Sbrinamento del lunotto posteriore e degli specchietti retrovisori
esterni
Veicoli con sbrinatore lunotto posteriore
Gli sbrinatori vengono utilizzati per sbrinare il lunotto posteriore.
Premere .
Gli sbrinatori si disattiveranno automaticamente dopo un tempo prestabilito.
Veicoli con sbrinatori lunotto posteriore e specchietti retrovisori esterni
Gli sbrinatori servono a sbrinare il lunotto posteriore e a togliere le gocce di
pioggia, la rugiada e i depositi di ghiaccio dagli specchietti retrovisori
esterni.
Premere .
Gli sbrinatori si disattiveranno automaticamente dopo un tempo prestabilito.
■Ubicazione delle bocchette dell’aria
Le bocchette dell’aria e il volume
dell’aria cambiano in base alla
modalità flusso aria selezionata.
: Alcuni modelli
■Regolazione della posizione, apertura e chiusura delle bocchette
dell’aria
Bocchette centrali anteriori
Flusso d’aria diretto a sinistra o
a destra, su o giù.
Ruotare la manopola per aprire
o chiudere lo sfiato.
Bocchette dell’aria
1
2

3166-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
YARIS_F_OM_Europe_OM52J24L
Bocchette laterali anteriori
Flusso d’aria diretto a sinistra o a
destra, su o giù.
Apre la bocchetta.
Chiude la bocchetta.
■ Appannamento dei cristalli
● Veicoli con il pulsante : In presenza di un elevato tasso di umidità nell’abitacolo,
i cristalli si appannano facilmente. Attivando , l’aria proveniente dalle bocchette
verrà deumidificata e il parabrezza verrà disappannato efficacemente.
● Veicoli con il pulsante : Se si disattiva , i cristalli si appanneranno più
facilmente.
● I cristalli, inoltre, potrebbero appannarsi più facilmente se viene utilizzata la modalità
di ricircolo aria.
■ Modalità aria esterna/ricircolo aria
Durante la guida su strade polverose, in gallerie o in situazioni di traffico intenso,
portare la rotella di selezione modalità aria esterna/ricircolo aria sulla posizione
modalità ricircolo aria. Questo accorgimento è efficace nell’impedire all’aria esterna di
penetrare all’interno dell’abitacolo del veicolo. Durante l’operazione di raffreddamento,
anche la selezione della modalità ricircolo aria contribuirà a raffreddare efficacemente
l’abitacolo.
1
2

3176-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
6
Caratteristiche dell’abitacolo
YARIS_F_OM_Europe_OM52J24L
■ Quando la spia su si spegne da sola (veicoli con il pulsante )
Premere per disattivare la funzione di deumidificazione e poi riattivarla. Se la
spia si spegne di nuovo, potrebbe esserci un problema nell’impianto di
condizionamento aria. Disattivare l’impianto di condizionamento aria e farlo
ispezionare da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Se la temperatura esterna scende quasi a 0C (veicoli con il pulsante )
Se è premuto il pulsante la funzione di deumidificazione potrebbe non attivarsi.
■ Odori provenienti dalla ventilazione e dall’impianto di condizionamento aria
● Per rinnovare l’aria facendola entrare dall’esterno, impostare l’impianto di
condizionamento aria sulla modalità aria esterna.
● Durante l’uso, nell’impianto di condizionamento aria possono entrare e accumularsi
vari odori dall’interno e dall’esterno del veicolo. Questo a sua volta può causare la
fuoriuscita di odori nell’abitacolo dalle bocchette dell’aria.
● Per ridurre la possibilità di formazione di questi odori:
Si raccomanda di impostare sulla modalità aria esterna l’impianto di
condizionamento aria prima di spegnere il motore del veicolo.
■ Dall’impianto di condizionamento aria proviene un odore a causa del
funzionamento del sistema di spegnimento e avviamento intelligente (veicoli con
sistema di spegnimento e avviamento intelligente)
Quando il motore viene spento dal sistema di spegnimento e avviamento intelligente si
potrebbe sentire un odore dovuto all’umidità. Ciò non indica la presenza di un
malfunzionamento.
■ Filtro aria condizionata
 P. 3 9 8

3186-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
YARIS_F_OM_Europe_OM52J24L

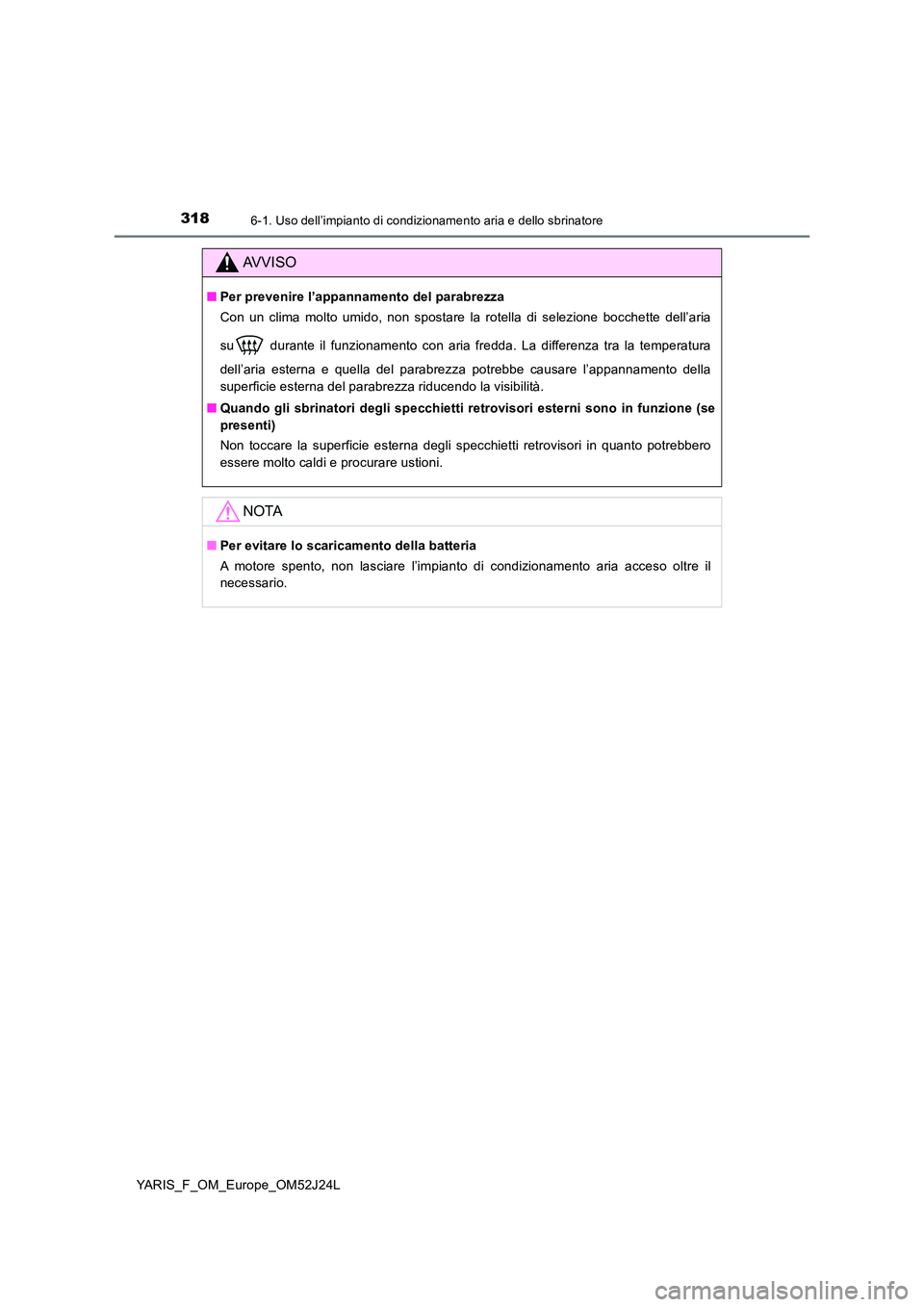

AVVISO
■Per prevenire l’appannamento del parabrezza
Con un clima molto umido, non spostare la rotella di selezione bocchette dell’aria
su durante il funzionamento con aria fredda. La differenza tra la temperatura
dell’aria esterna e quella del parabrezza potrebbe causare l’appannamento della
superficie esterna del parabrezza riducendo la visibilità.
■ Quando gli sbrinatori degli specchietti retrovisori esterni sono in funzione (se
presenti)
Non toccare la superficie esterna degli specchietti retrovisori in quanto potrebbero
essere molto caldi e procurare ustioni.
NOTA
■ Per evitare lo scaricamento della batteria
A motore spento, non lasciare l’impianto di condizionamento aria acceso oltre il
necessario.

3196-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
6
Caratteristiche dell’abitacolo
YARIS_F_OM_Europe_OM52J24L

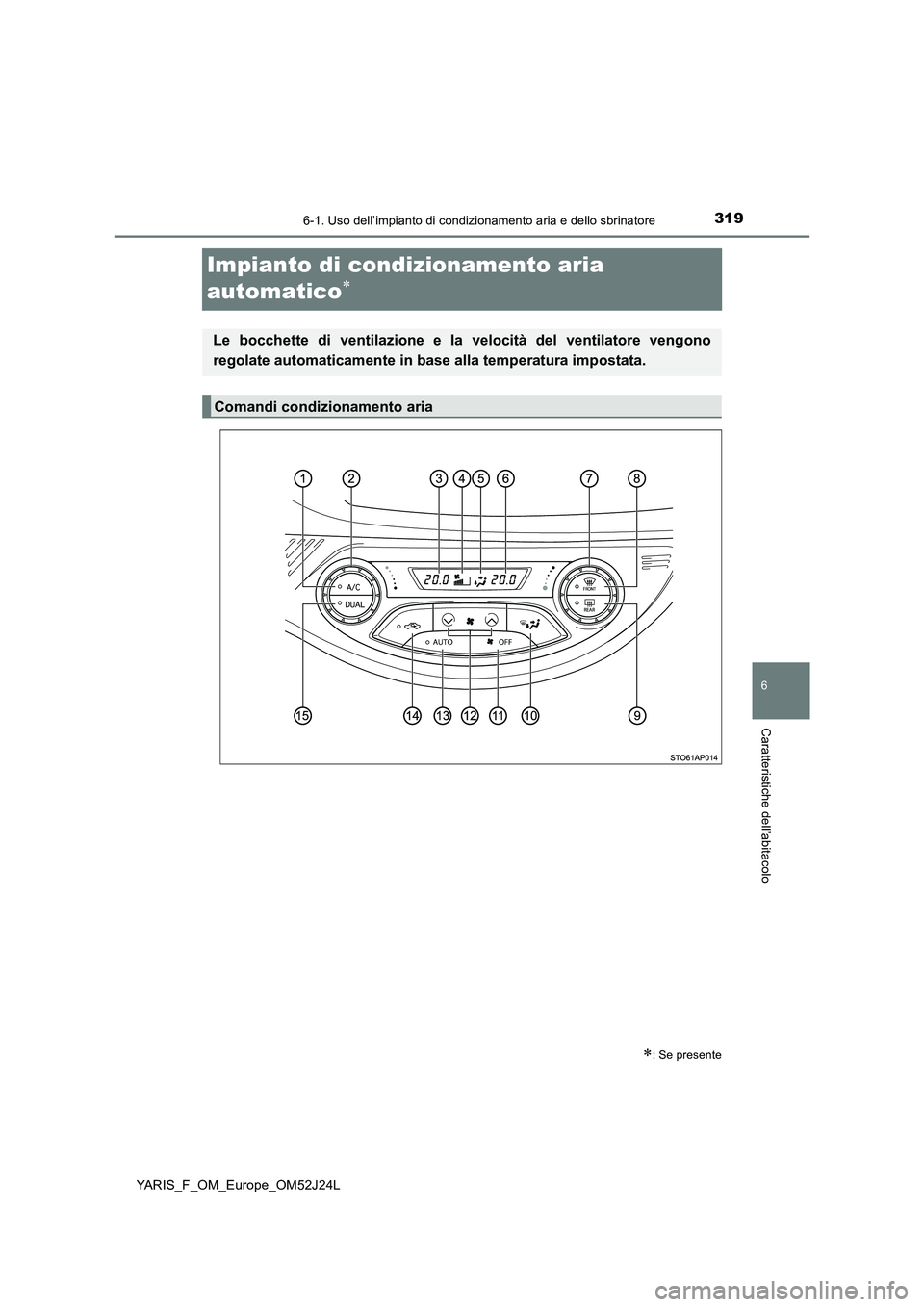

Impianto di condizionamento aria
automatico
: Se presente
Le bocchette di ventilazione e la velocità del ventilatore vengono
regolate automaticamente in base alla temperatura impostata.
Comandi condizionamento aria

3206-1. Uso dell’impianto di condizionamento aria e dello sbrinatore
YARIS_F_OM_Europe_OM52J24L
■Regolazione della temperatura impostata
Per regolare l’impostazione della
temperatura, ruotare l’apposita
rotella di controllo in senso orario o
antiorario.
Se non viene premuto, il
sistema farà entrare aria a
temperatura ambiente o aria calda.
■Regolazione separata della temperat ura per i sedili del guidatore e
del passeggero anteriore (modalità “DUAL”)
Per attivare la modalità “DUAL” , eseguire una delle seguenti procedure:
● Premere .
● Regolare l’impostazione della temperatura per il lato passeggero.
L’indicatore si accende quando la modalità “DUAL” è attiva.
Per spegnere la modalità “DUAL”, premere nuovamente l’interruttore.
Pulsante di attivazione/
disattivazione della funzione di
raffreddamento e
deumidificazione
Rotella di controllo temperatura
lato sinistro
Display temperatura lato sinistro
Display della velocità del
ventilatore
Display bocchette dell’aria
Display temperatura lato destro
Rotella di controllo temperatura
lato destro
Pulsante sbrinatore del
parabrezza
Interruttore sbrinatore del lunotto
posteriore/Sbrinatore lunotto
posteriore e interruttore sbrinatori
specchietti retrovisori esterni (se
presenti)
Pulsante selezione bocchette aria
Pulsante “OFF”
Pulsante di controllo velocità
ventilatore
Pulsante modalità automatica
Pulsante modalità aria esterna/
ricircolo aria
Pulsante modalità doppia
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
