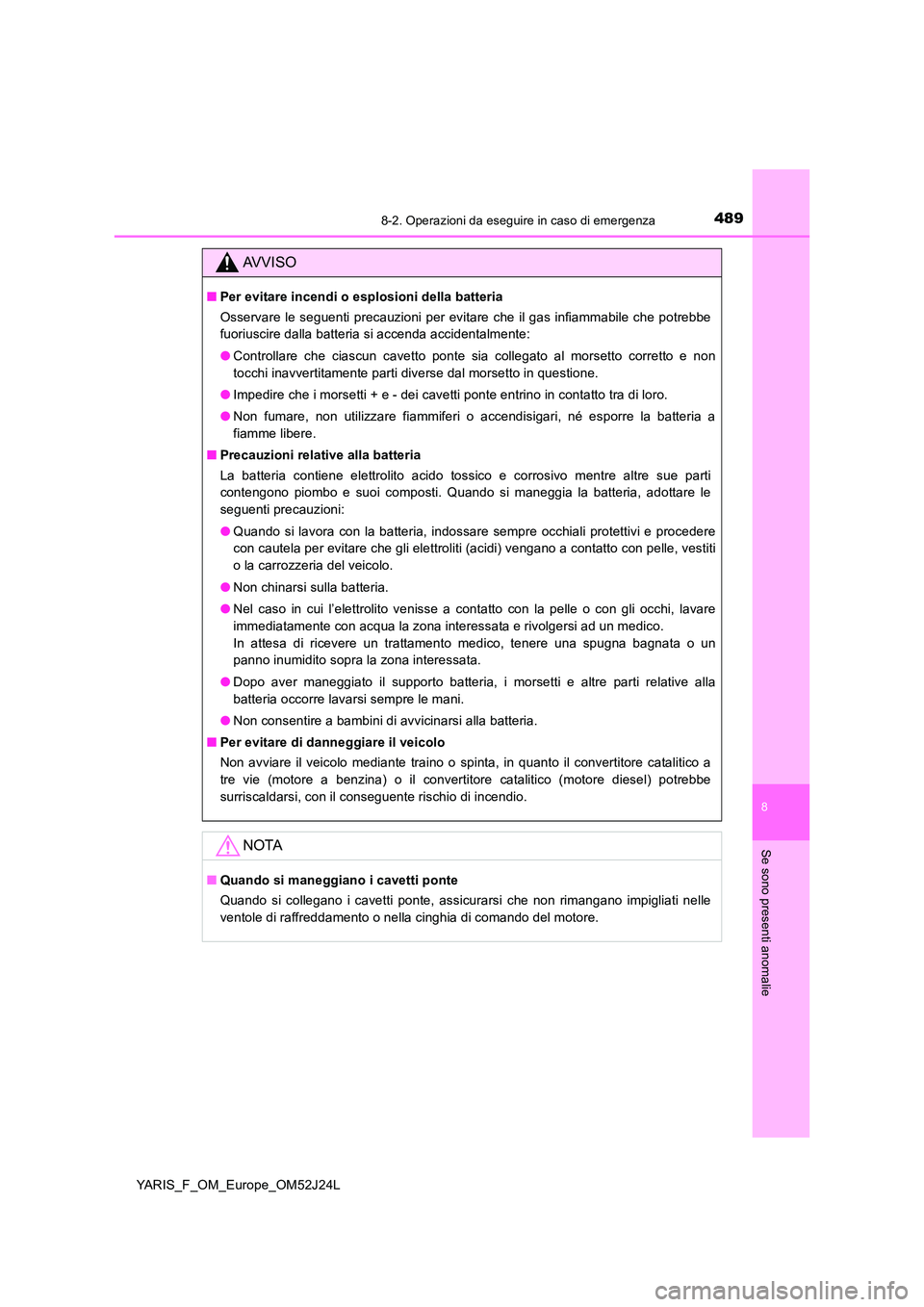

2017 TOYOTA YARIS Manuale duso (in Italian)

4898-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
AVVISO
■Per evitare incendi o esplosioni della batteria
Osservare le seguenti precauzioni per evitare che il gas infiammabile che potrebbe
fuoriuscire dalla batteria si accenda accidentalmente:
● Controllare che ciascun cavetto ponte sia collegato al morsetto corretto e non
tocchi inavvertitamente parti diverse dal morsetto in questione.
● Impedire che i morsetti + e - dei cavetti ponte entrino in contatto tra di loro.
● Non fumare, non utilizzare fiammiferi o accendisigari, né esporre la batteria a
fiamme libere.
■ Precauzioni relative alla batteria
La batteria contiene elettrolito acido tossico e corrosivo mentre altre sue parti
contengono piombo e suoi composti. Quando si maneggia la batteria, adottare le
seguenti precauzioni:
● Quando si lavora con la batteria, indossare sempre occhiali protettivi e procedere
con cautela per evitare che gli elettroliti (acidi) vengano a contatto con pelle, vestiti
o la carrozzeria del veicolo.
● Non chinarsi sulla batteria.
● Nel caso in cui l’elettrolito venisse a contatto con la pelle o con gli occhi, lavare
immediatamente con acqua la zona interessata e rivolgersi ad un medico.
In attesa di ricevere un trattamento medico, tenere una spugna bagnata o un
panno inumidito sopra la zona interessata.
● Dopo aver maneggiato il supporto batteria, i morsetti e altre parti relative alla
batteria occorre lavarsi sempre le mani.
● Non consentire a bambini di avvicinarsi alla batteria.
■ Per evitare di danneggiare il veicolo
Non avviare il veicolo mediante traino o spinta, in quanto il convertitore catalitico a
tre vie (motore a benzina) o il convertitore catalitico (motore diesel) potrebbe
surriscaldarsi, con il conseguente rischio di incendio.
NOTA
■ Quando si maneggiano i cavetti ponte
Quando si collegano i cavetti ponte, assicurarsi che non rimangano impigliati nelle
ventole di raffreddamento o nella cinghia di comando del motore.

4908-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Se il veicolo si surriscalda
●La spia di avvertimento alta temperatura del refrigerante motore (P. 438)
si accende o lampeggia o avviene una perdita di potenza. (Ad esempio, la
velocità del veicolo non aumenta).
● Del vapore fuoriesce dal cofano.
Fermare il veicolo in un posto sicuro, spegnere l’impianto di
condizionamento aria e arrestare il motore.
Se si notano fuoriuscite di vapore:
Attendere che la fuoriuscita di vapore si riduca e sollevare il cofano con
cautela.
Se non si notano fuoriuscite di vapore:
Sollevare il cofano con cautela.
Dopo che il motore si è sufficientemente raffreddato, verificare i tubi e la
massa radiante (radiatore) per evidenze di perdite.
Se dovessero verificarsi delle perdite di refrigerante, contattare immediatamente un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Le seguenti situazioni potrebbero indicare che il proprio veicolo è
surriscaldato:
Procedure correttive
1
2
3
Motore a benzinaMotore diesel
Radiatore
Ventola di raffreddamento
Radiatore
Ventola di raffreddamento
1
2
1
2

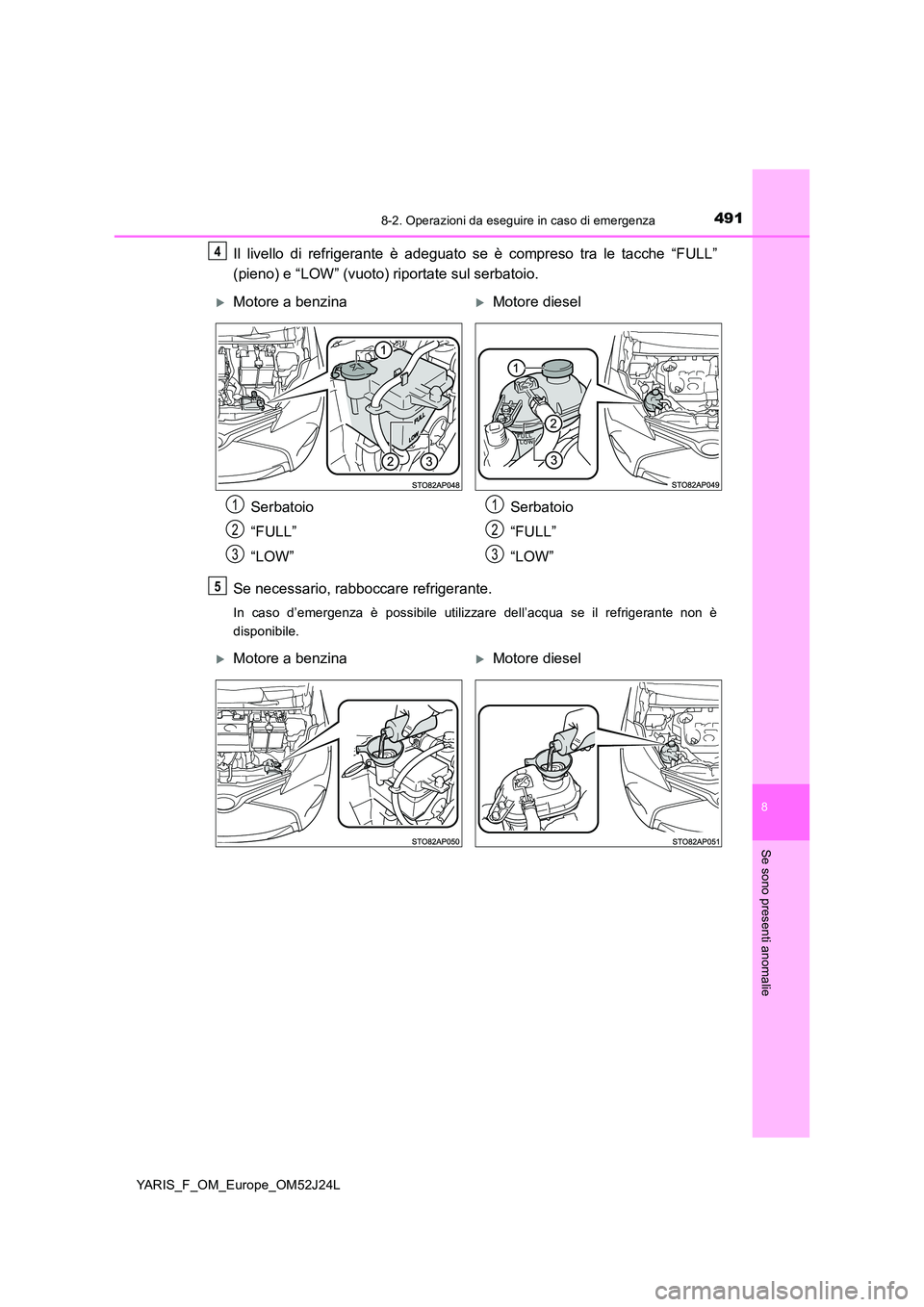

4918-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL”
(pieno) e “LOW” (vuoto) riportate sul serbatoio.
Se necessario, rabboccare refrigerante.
In caso d’emergenza è possibile utilizzare dell’acqua se il refrigerante non è
disponibile.
4
Motore a benzinaMotore diesel
Serbatoio
“FULL”
“LOW”
Serbatoio
“FULL”
“LOW”
1
2
3
1
2
3
5
Motore a benzinaMotore diesel

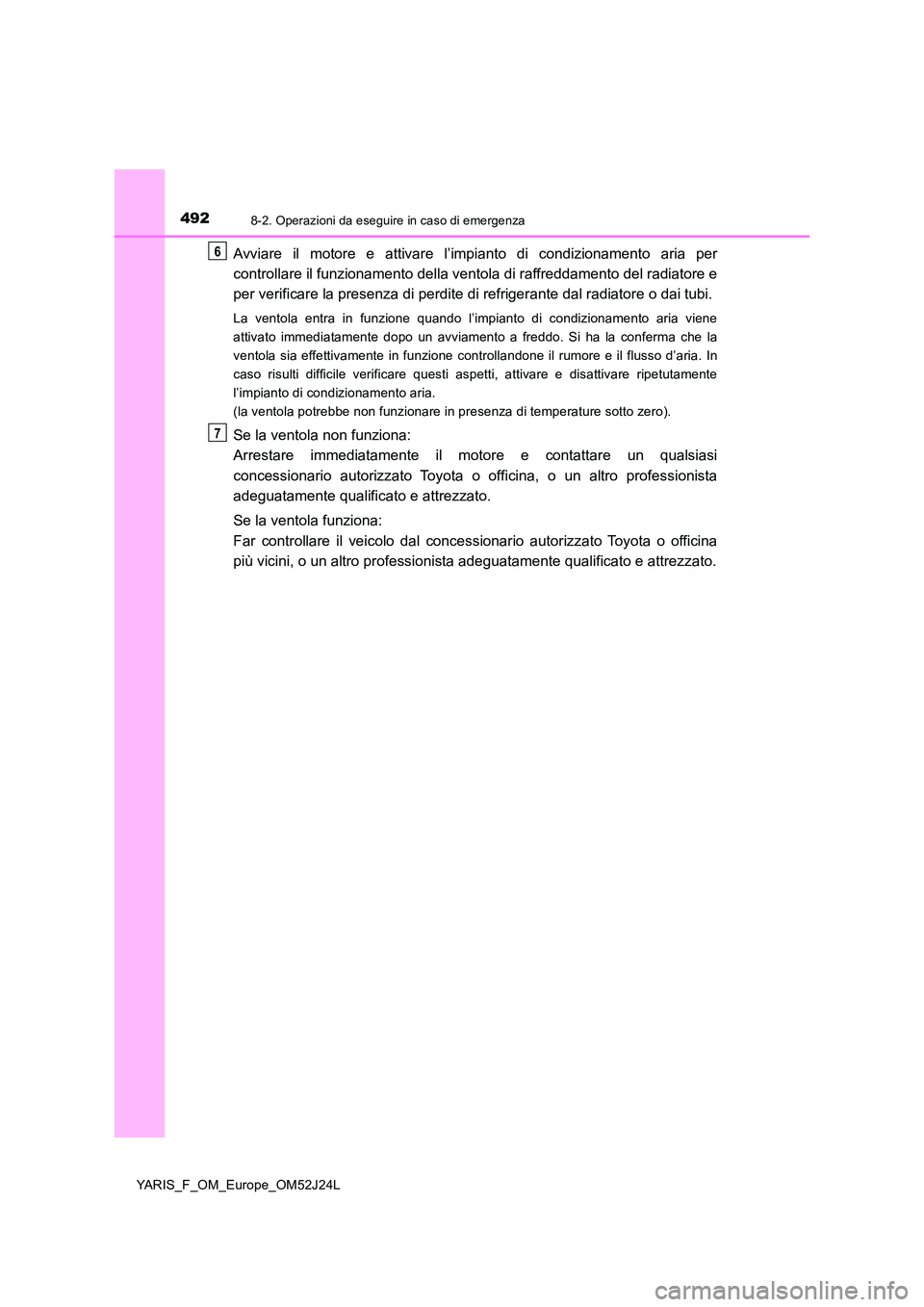

4928-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Avviare il motore e attivare l’impianto di condizionamento aria per
controllare il funzionamento della ventola di raffreddamento del radiatore e
per verificare la presenza di perdite di refrigerante dal radiatore o dai tubi.
La ventola entra in funzione quando l’impianto di condizionamento aria viene
attivato immediatamente dopo un avviamento a freddo. Si ha la conferma che la
ventola sia effettivamente in funzione controllandone il rumore e il flusso d’aria. In
caso risulti difficile verificare questi aspetti, attivare e disattivare ripetutamente
l’impianto di condizionamento aria.
(la ventola potrebbe non funzionare in presenza di temperature sotto zero).
Se la ventola non funziona:
Arrestare immediatamente il motore e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se la ventola funziona:
Far controllare il veicolo dal concessionario autorizzato Toyota o officina
più vicini, o un altro professionista adeguatamente qualificato e attrezzato.
6
7

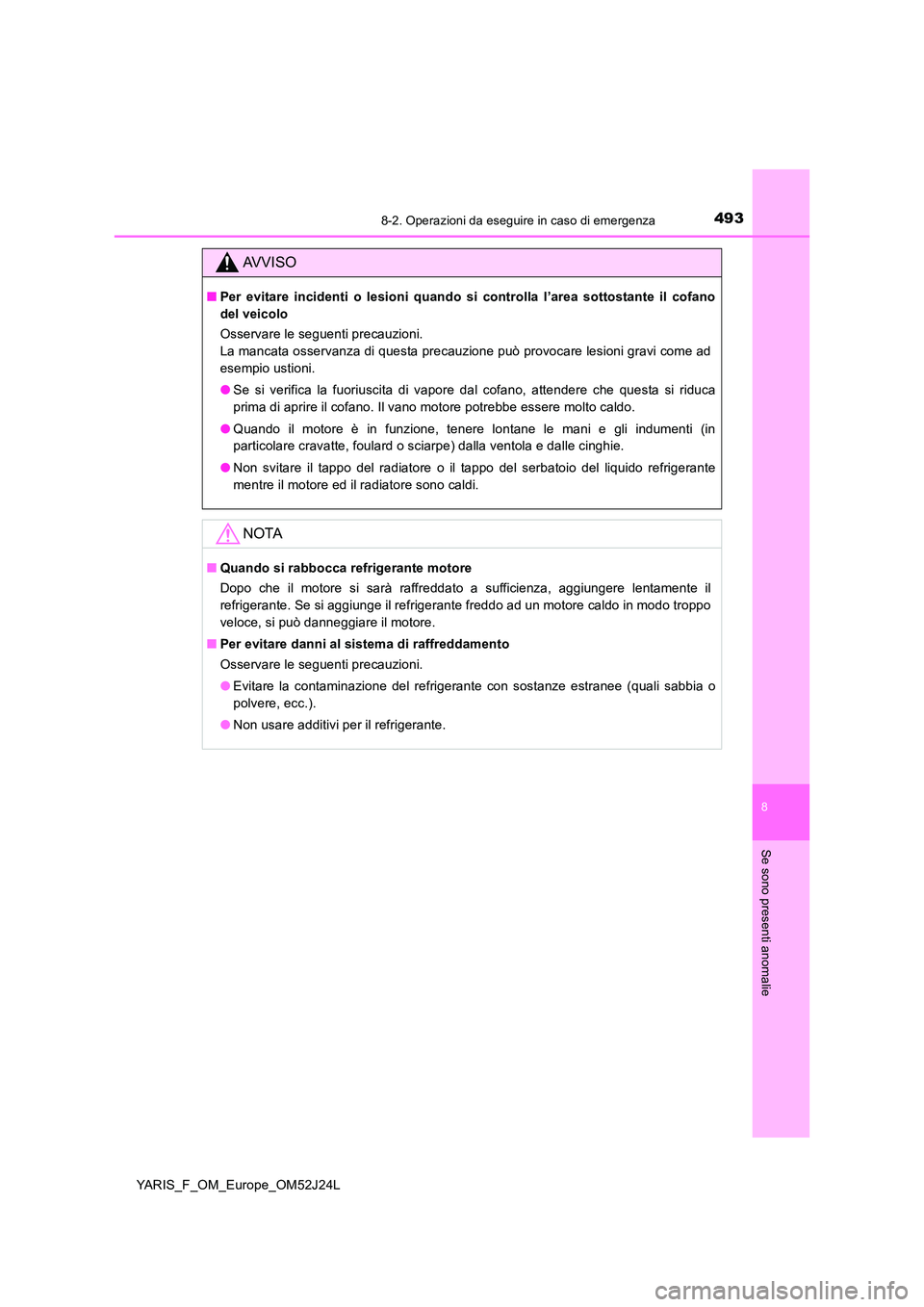

4938-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
AVVISO
■Per evitare incidenti o lesioni quando si controlla l’area sottostante il cofano
del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di questa precauzione può provocare lesioni gravi come ad
esempio ustioni.
● Se si verifica la fuoriuscita di vapore dal cofano, attendere che questa si riduca
prima di aprire il cofano. Il vano motore potrebbe essere molto caldo.
● Quando il motore è in funzione, tenere lontane le mani e gli indumenti (in
particolare cravatte, foulard o sciarpe) dalla ventola e dalle cinghie.
● Non svitare il tappo del radiatore o il tappo del serbatoio del liquido refrigerante
mentre il motore ed il radiatore sono caldi.
NOTA
■ Quando si rabbocca refrigerante motore
Dopo che il motore si sarà raffreddato a sufficienza, aggiungere lentamente il
refrigerante. Se si aggiunge il refrigerante freddo ad un motore caldo in modo troppo
veloce, si può danneggiare il motore.
■ Per evitare danni al sistema di raffreddamento
Osservare le seguenti precauzioni.
● Evitare la contaminazione del refrigerante con sostanze estranee (quali sabbia o
polvere, ecc.).
● Non usare additivi per il refrigerante.

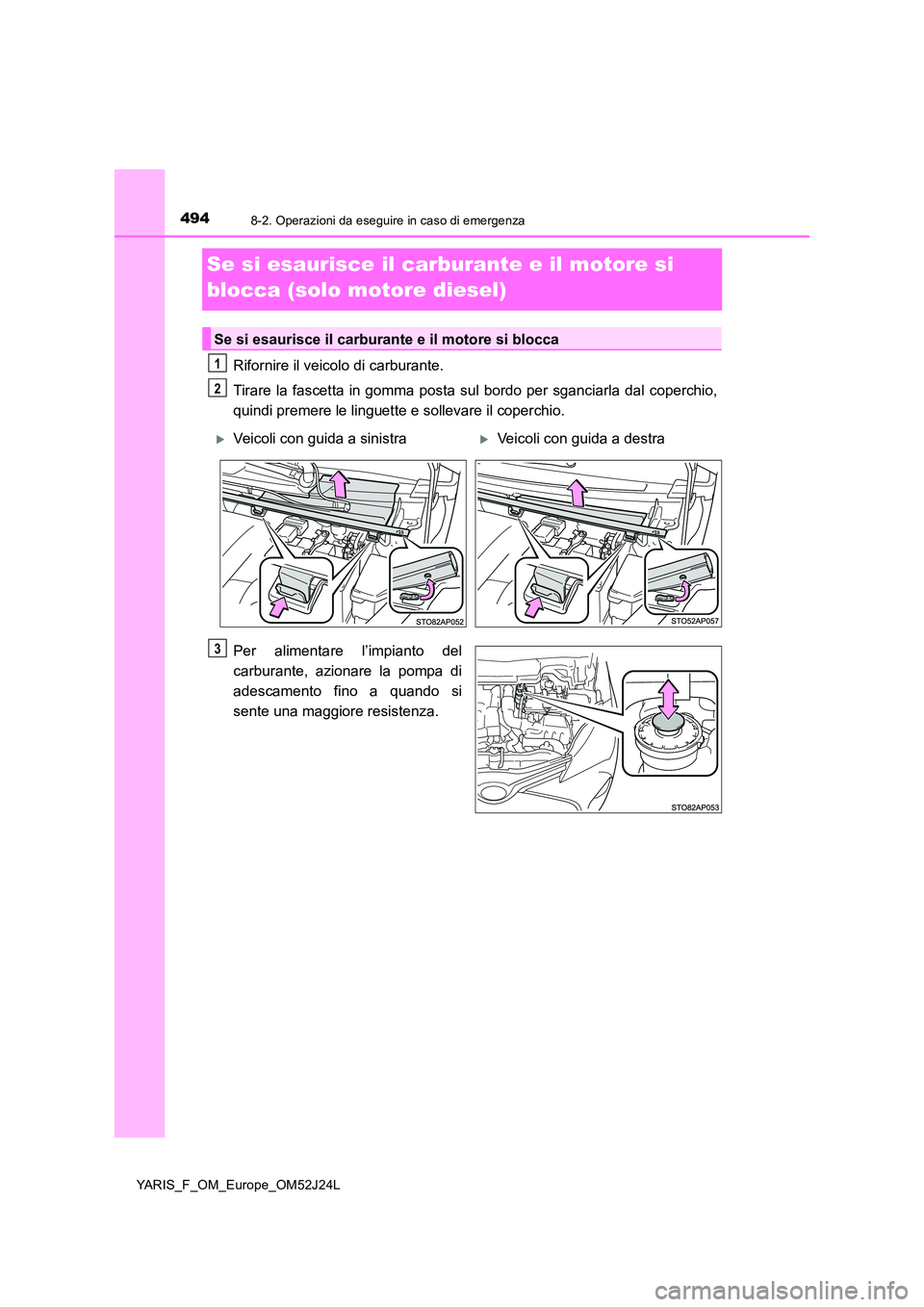

4948-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Se si esaurisce il carburante e il motore si
blocca (solo motore diesel)
Rifornire il veicolo di carburante.
Tirare la fascetta in gomma posta sul bordo per sganciarla dal coperchio,
quindi premere le linguette e sollevare il coperchio.
Per alimentare l’impianto del
carburante, azionare la pompa di
adescamento fino a quando si
sente una maggiore resistenza.
Se si esaurisce il carburante e il motore si blocca
1
2
Veicoli con guida a sinistraVeicoli con guida a destra
3

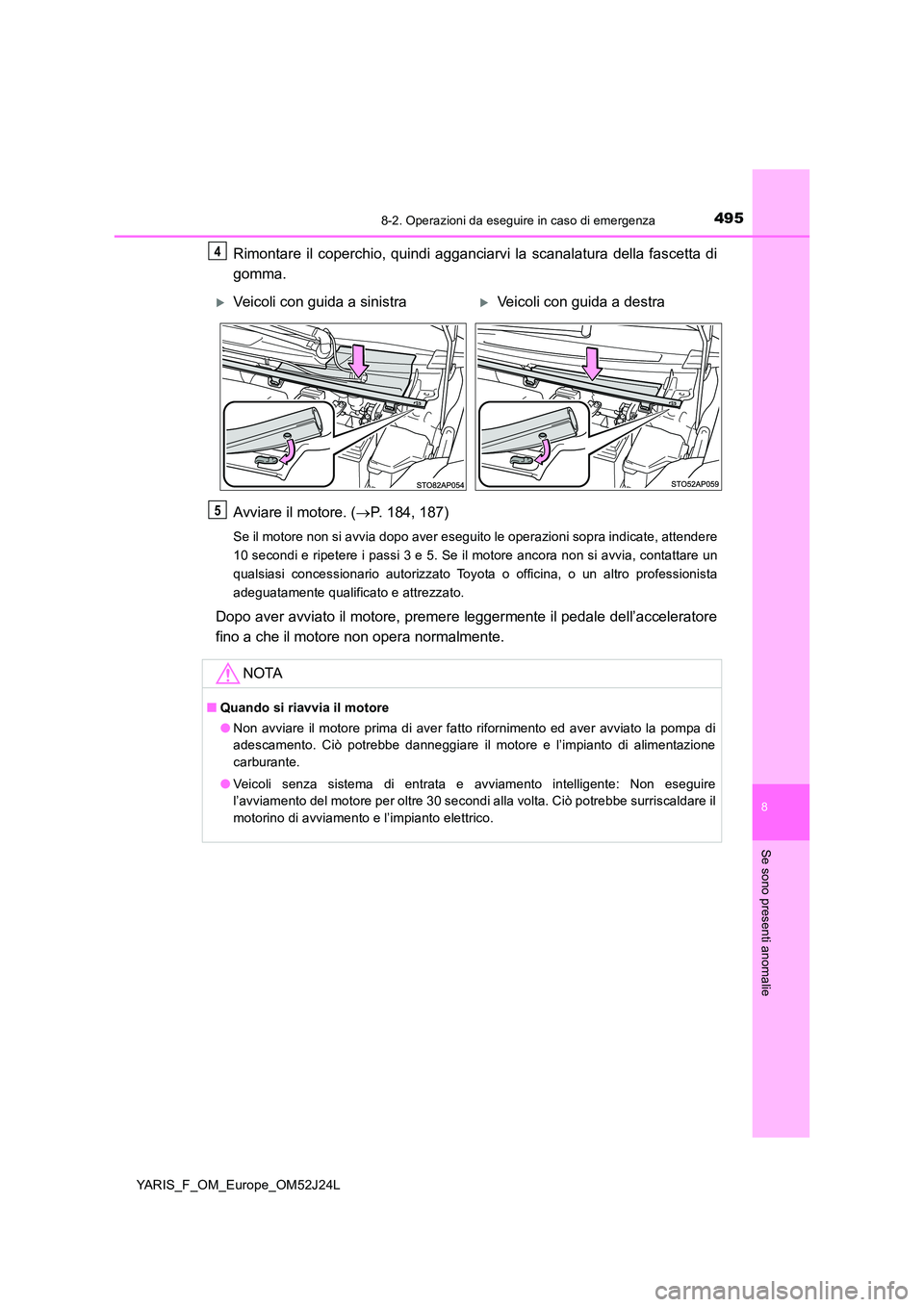

4958-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_OM_Europe_OM52J24L
Rimontare il coperchio, quindi agganciarvi la scanalatura della fascetta di
gomma.
Avviare il motore. ( P. 184, 187)
Se il motore non si avvia dopo aver eseguito le operazioni sopra indicate, attendere
10 secondi e ripetere i passi 3 e 5. Se il motore ancora non si avvia, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Dopo aver avviato il motore, premere leggermente il pedale dell’acceleratore
fino a che il motore non opera normalmente.
4
Veicoli con guida a sinistraVeicoli con guida a destra
NOTA
■ Quando si riavvia il motore
● Non avviare il motore prima di aver fatto rifornimento ed aver avviato la pompa di
adescamento. Ciò potrebbe danneggiare il motore e l’impianto di alimentazione
carburante.
● Veicoli senza sistema di entrata e avviamento intelligente: Non eseguire
l’avviamento del motore per oltre 30 secondi alla volta. Ciò potrebbe surriscaldare il
motorino di avviamento e l’impianto elettrico.
5

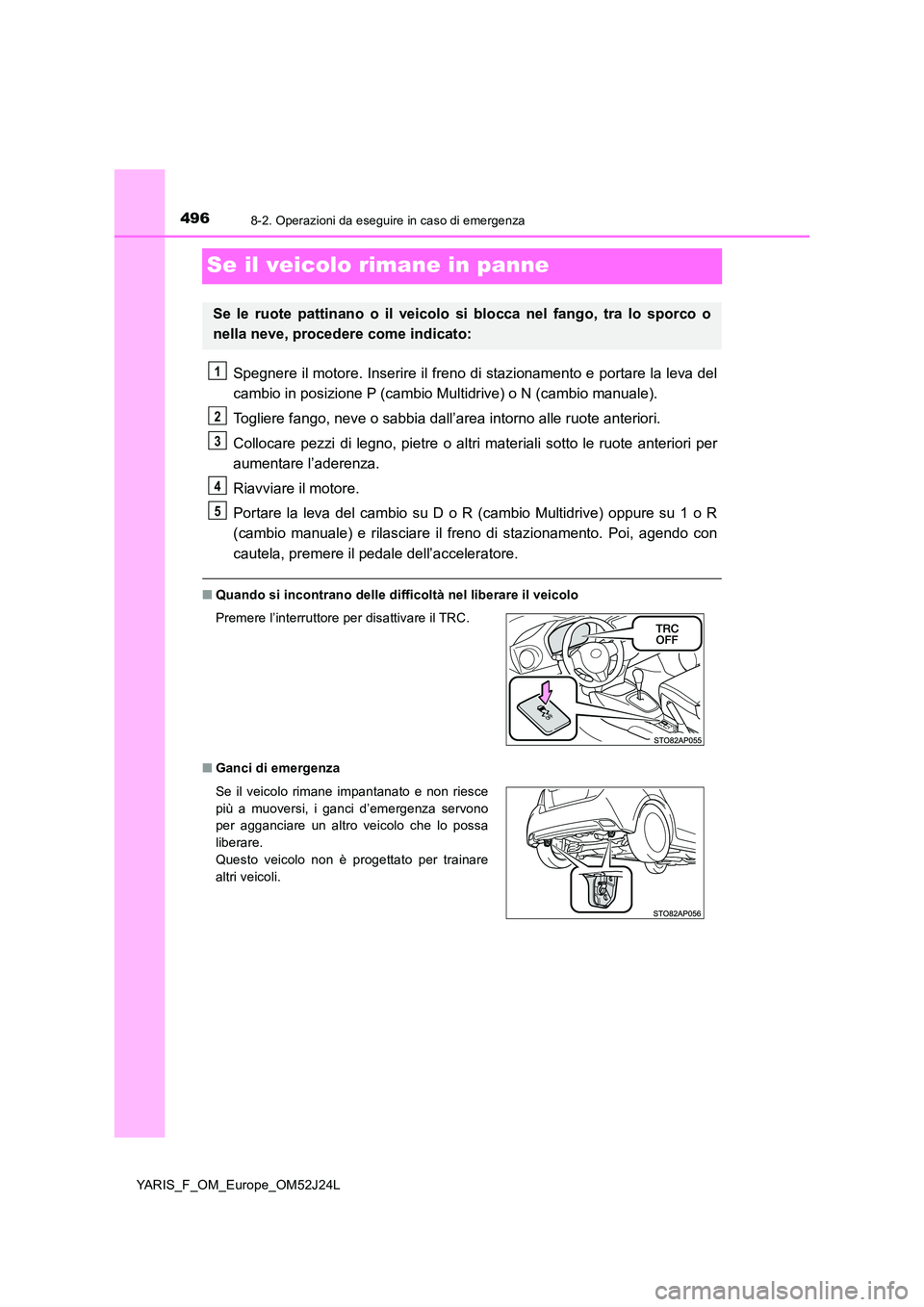

4968-2. Operazioni da eseguire in caso di emergenza
YARIS_F_OM_Europe_OM52J24L
Se il veicolo rimane in panne
Spegnere il motore. Inserire il freno di stazionamento e portare la leva del
cambio in posizione P (cambio Multidrive) o N (cambio manuale).
Togliere fango, neve o sabbia dall’area intorno alle ruote anteriori.
Collocare pezzi di legno, pietre o altri materiali sotto le ruote anteriori per
aumentare l’aderenza.
Riavviare il motore.
Portare la leva del cambio su D o R (cambio Multidrive) oppure su 1 o R
(cambio manuale) e rilasciare il freno di stazionamento. Poi, agendo con
cautela, premere il pedale dell’acceleratore.
■ Quando si incontrano delle difficoltà nel liberare il veicolo
■ Ganci di emergenza
Se le ruote pattinano o il veicolo si blocca nel fango, tra lo sporco o
nella neve, procedere come indicato:
Premere l’interruttore per disattivare il TRC.
Se il veicolo rimane impantanato e non riesce
più a muoversi, i ganci d’emergenza servono
per agganciare un altro veicolo che lo possa
liberare.
Questo veicolo non è progettato per trainare
altri veicoli.
1
2
3
4
5
