2017 TOYOTA YARIS HATCHBACK Manuel du propriétaire (in French)

2796-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

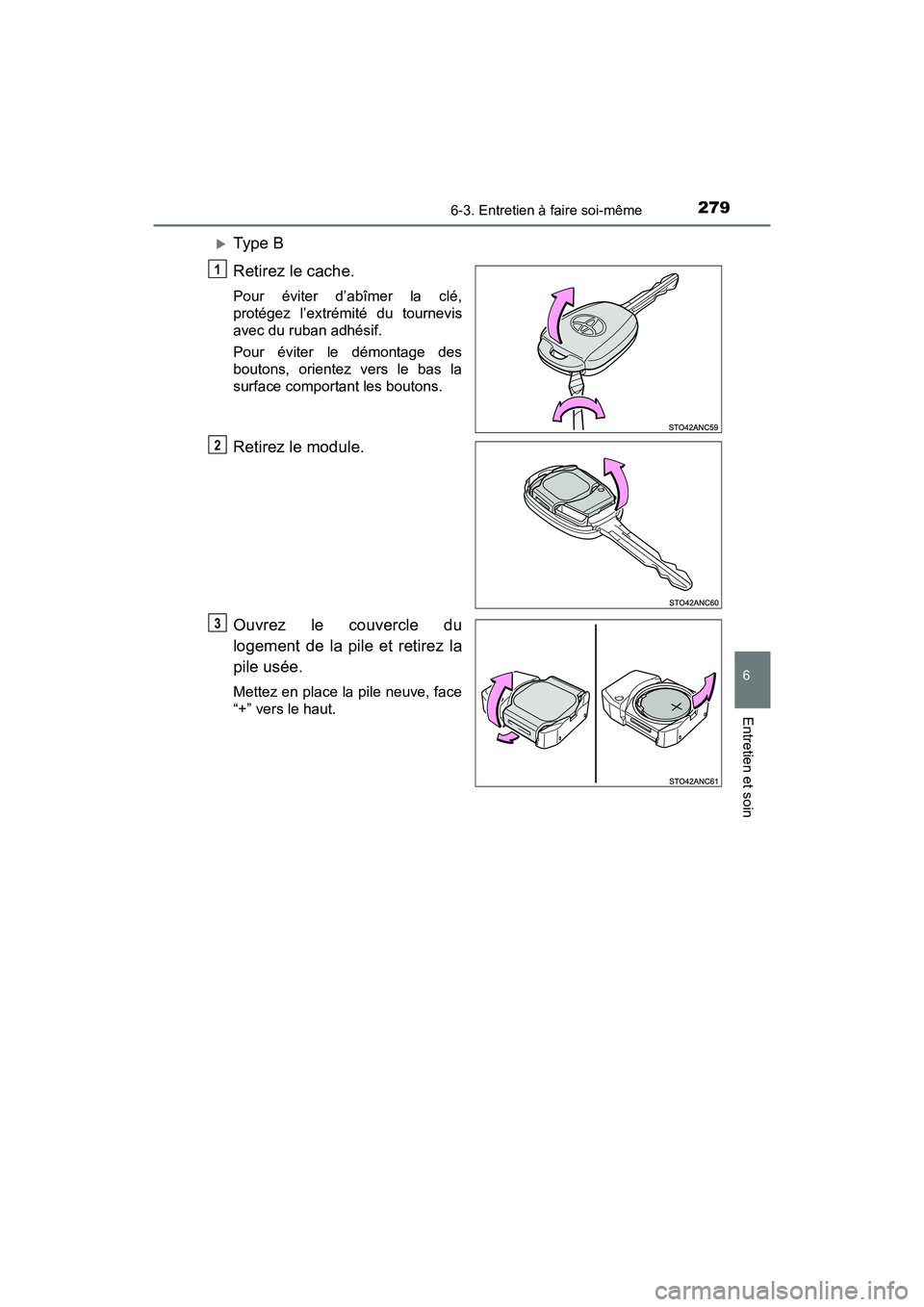

Type B
Retirez le cache.
Pour éviter d’abîmer la clé,
protégez l’extrémité du tournevis
avec du ruban adhésif.
Pour éviter le démontage des
boutons, orientez vers le bas la
surface comportant les boutons.
Retirez le module.
Ouvrez le couvercle du
logement de la pile et retirez la
pile usée.
Mettez en place la pile neuve, face
“+” vers le haut.
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 279 ページ ２０１６年３月２日　水曜日　午後５時４５分

2806-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D
■Utilisez une pile au lithium modèle CR2016
●Vous pouvez acheter les piles chez votre concessionnaire Toyota, dans les
magasins d’appareils électriques ou chez les photographes.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●La télécommande du verrouillage centralisé fonctionne mal.
● La portée utile est réduite.
■ Lorsque vous remettez en place le module (type B uniquement)
Remettez en place le module depuis le
haut à droite. En le remettant en place
diagonalement, cela peut empêcher les
boutons de la clé de fonctionner
correctement.
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s’ensuivre.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la
télécommande.
● Ne pas tordre les bornes de la pile.
YARIS_HB_OM_USA_OM52G64D.book 280 ページ ２０１６年３月２日　水曜日　午後５時４５分

2816-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

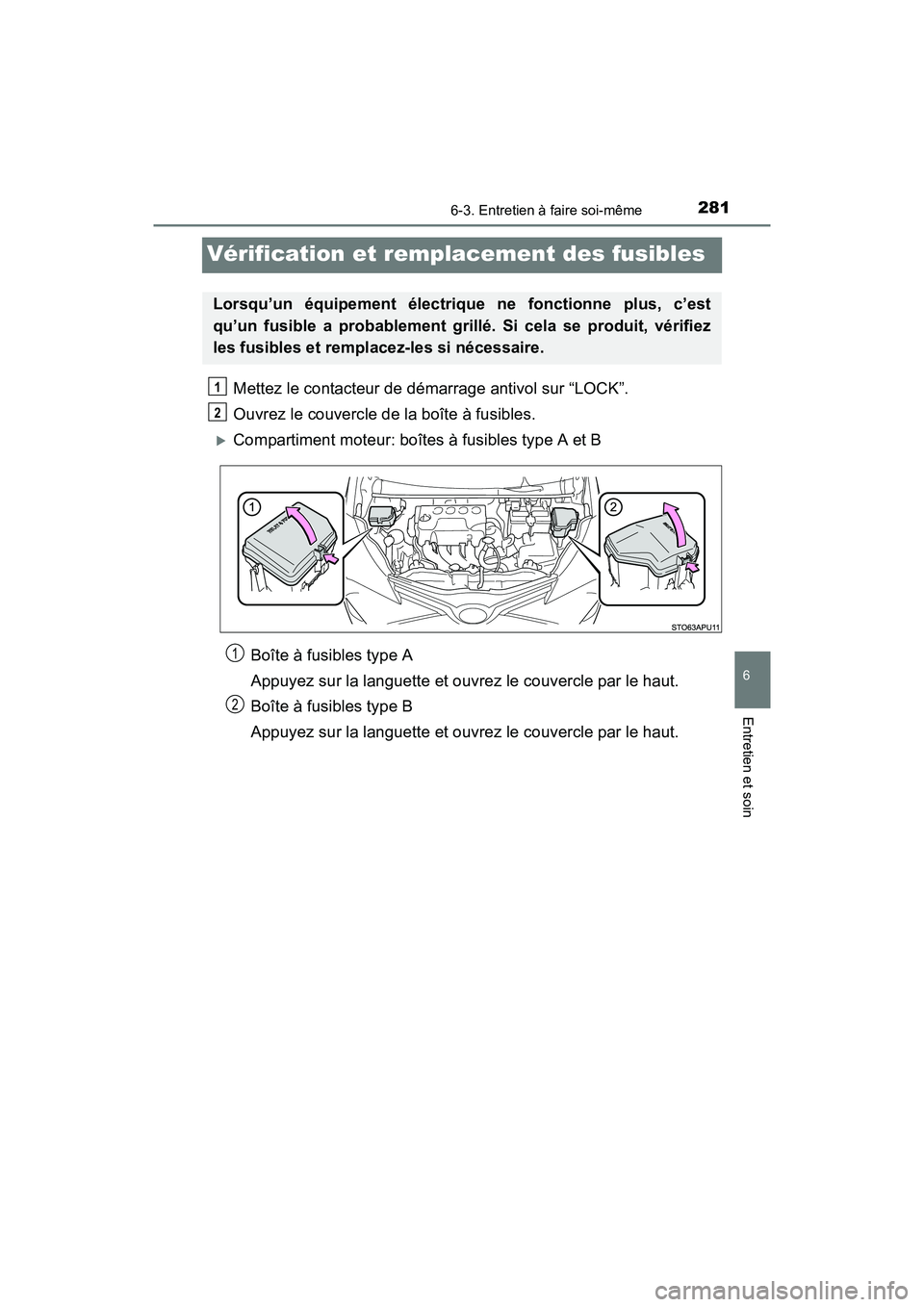

Vérification et remplacement des fusibles
Mettez le contacteur de démarrage antivol sur “LOCK”.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur: boîtes à fusibles type A et BBoîte à fusibles type A
Appuyez sur la languette et ouvrez le couvercle par le haut.
Boîte à fusibles type B
Appuyez sur la languette et ouvrez le couvercle par le haut.
Lorsqu’un équipement électrique ne fonctionne plus, c’est
qu’un fusible a probablement grillé. Si cela se produit, vérifiez
les fusibles et remplacez-les si nécessaire.
1
2
1
2
YARIS_HB_OM_USA_OM52G64D.book 281 ページ ２０１６年３月２日　水曜日　午後５時４５分

2826-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

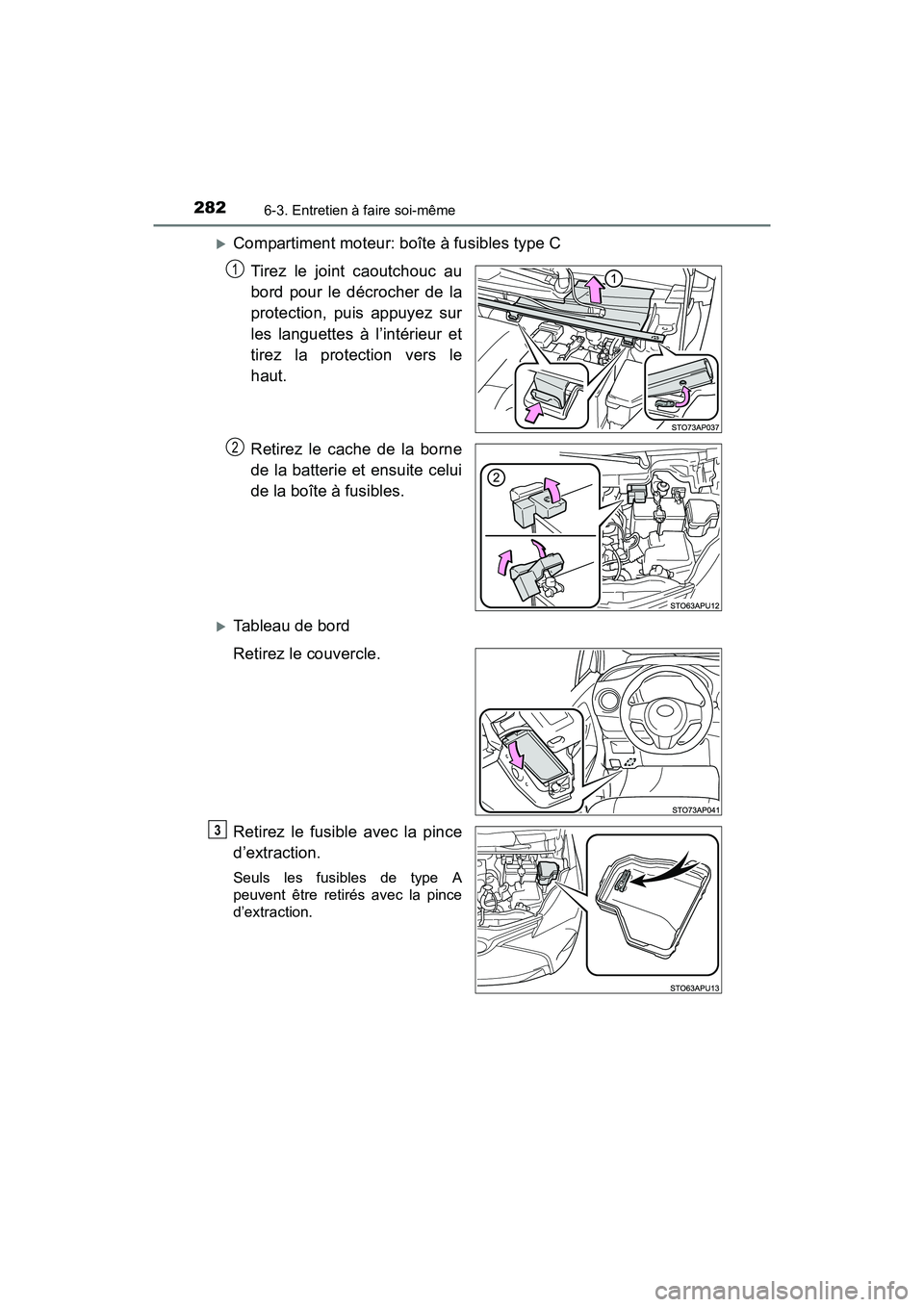

Compartiment moteur: boîte à fusibles type CTirez le joint caoutchouc au
bord pour le décrocher de la
protection, puis appuyez sur
les languettes à l’intérieur et
tirez la protection vers le
haut.
Retirez le cache de la borne
de la batterie et ensuite celui
de la boîte à fusibles.
Tableau de bord
Retirez le couvercle.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A
peuvent être retirés avec la pince
d’extraction.
1
2
3
YARIS_HB_OM_USA_OM52G64D.book 282 ページ ２０１６年３月２日　水曜日　午後５時４５分

2836-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

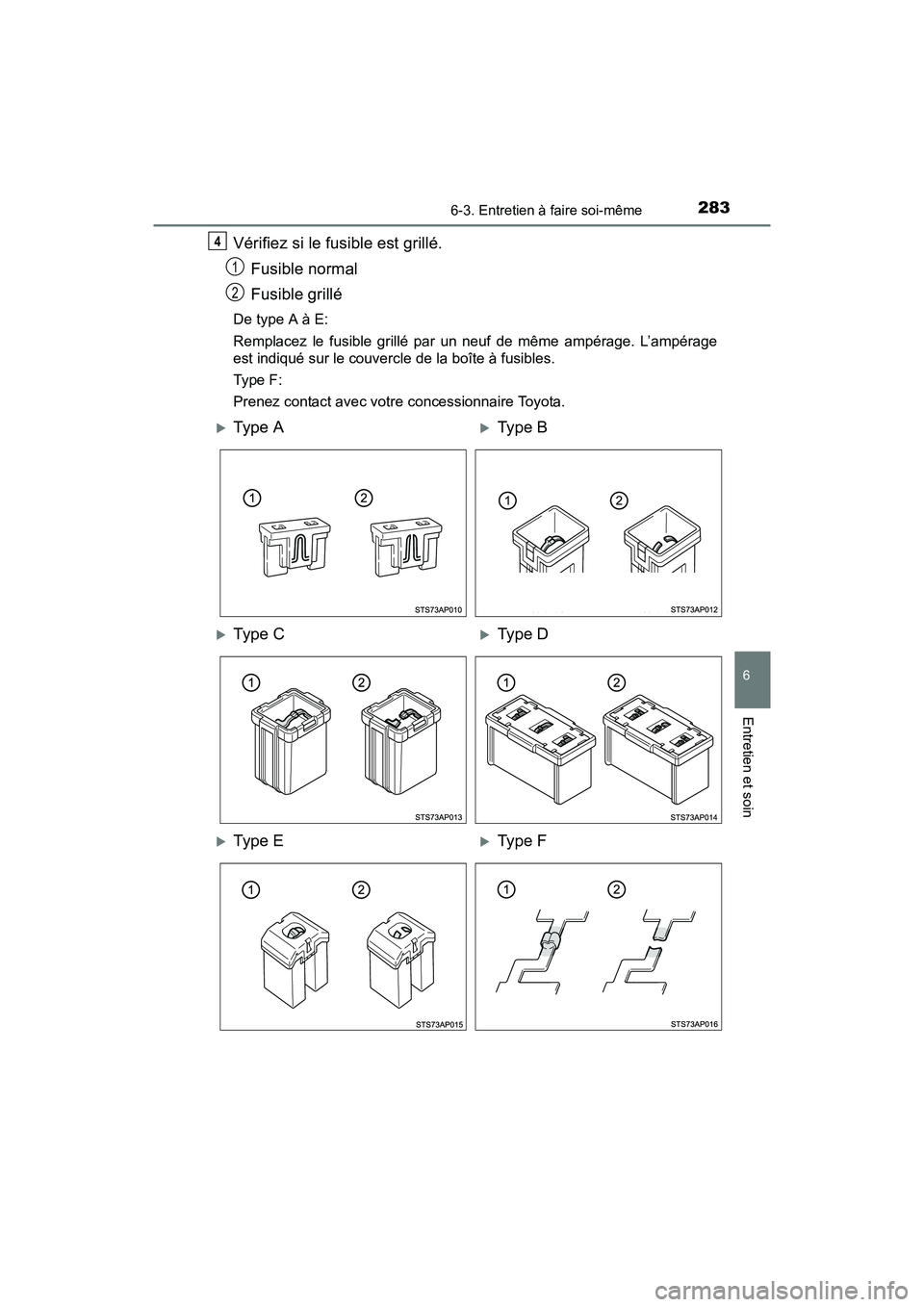

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
De type A à E:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Type F:
Prenez contact avec votre concessionnaire Toyota.
4
1
2
Type ATy pe B
Type CTy pe D
Type ETy pe F
YARIS_HB_OM_USA_OM52G64D.book 283 ページ ２０１６年３月２日　水曜日　午後５時４５分

2846-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D

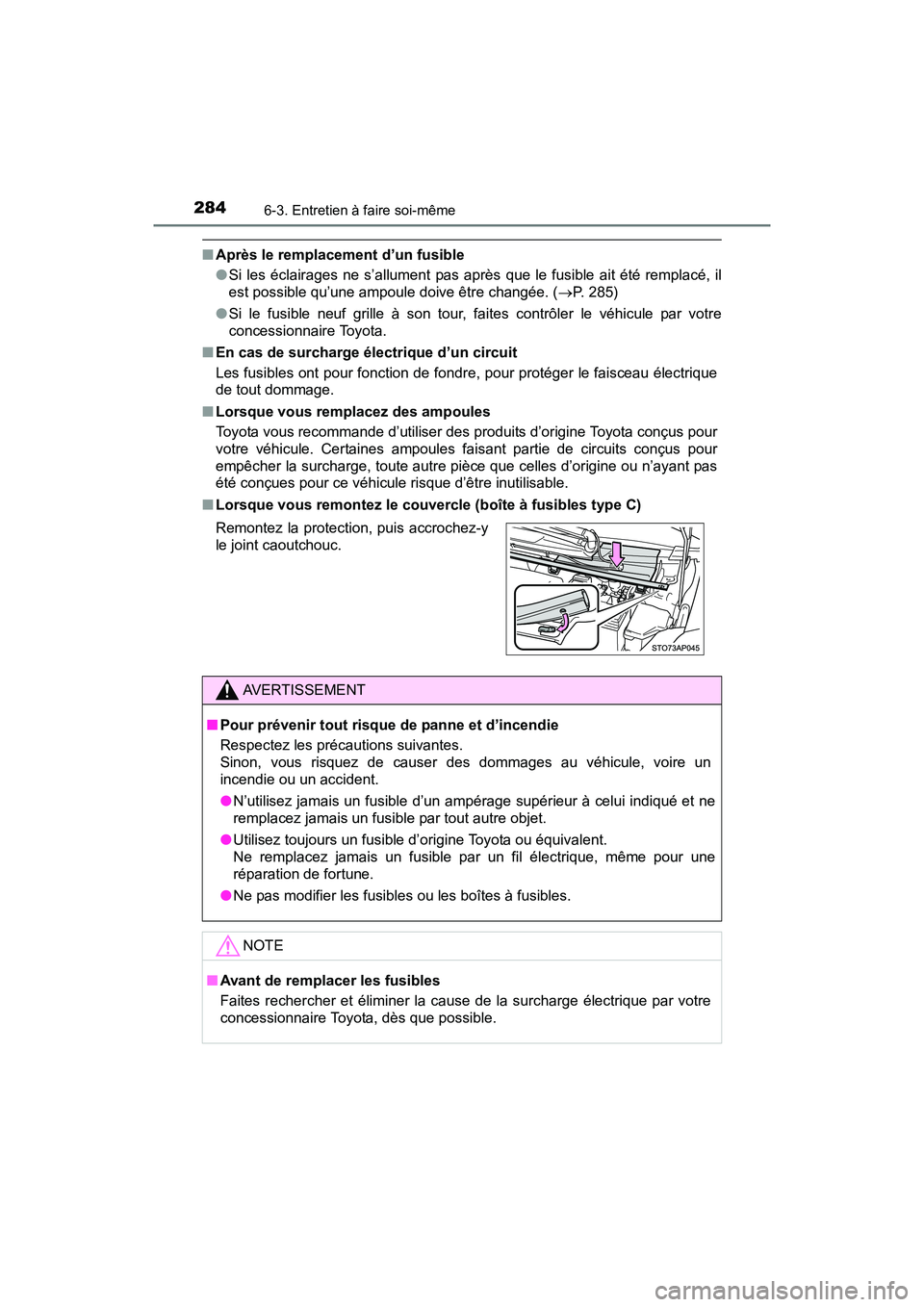

■Après le remplacement d’un fusible
●Si les éclairages ne s’allument pas après que le fusible ait été remplacé, il
est possible qu’une ampoule doive être changée. ( P. 285)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour
votre véhicule. Certaines ampoules faisant partie de circuits conçus pour
empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant pas
été conçues pour ce véhicule risque d’être inutilisable.
■ Lorsque vous remontez le couvercle (boîte à fusibles type C)
Remontez la protection, puis accrochez-y
le joint caoutchouc.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
●N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota, dès que possible.
YARIS_HB_OM_USA_OM52G64D.book 284 ページ ２０１６年３月２日　水曜日　午後５時４５分

2856-3. Entretien à faire soi-même
6
Entretien et soin
YARIS_HB_OM_USA_OM52G64D

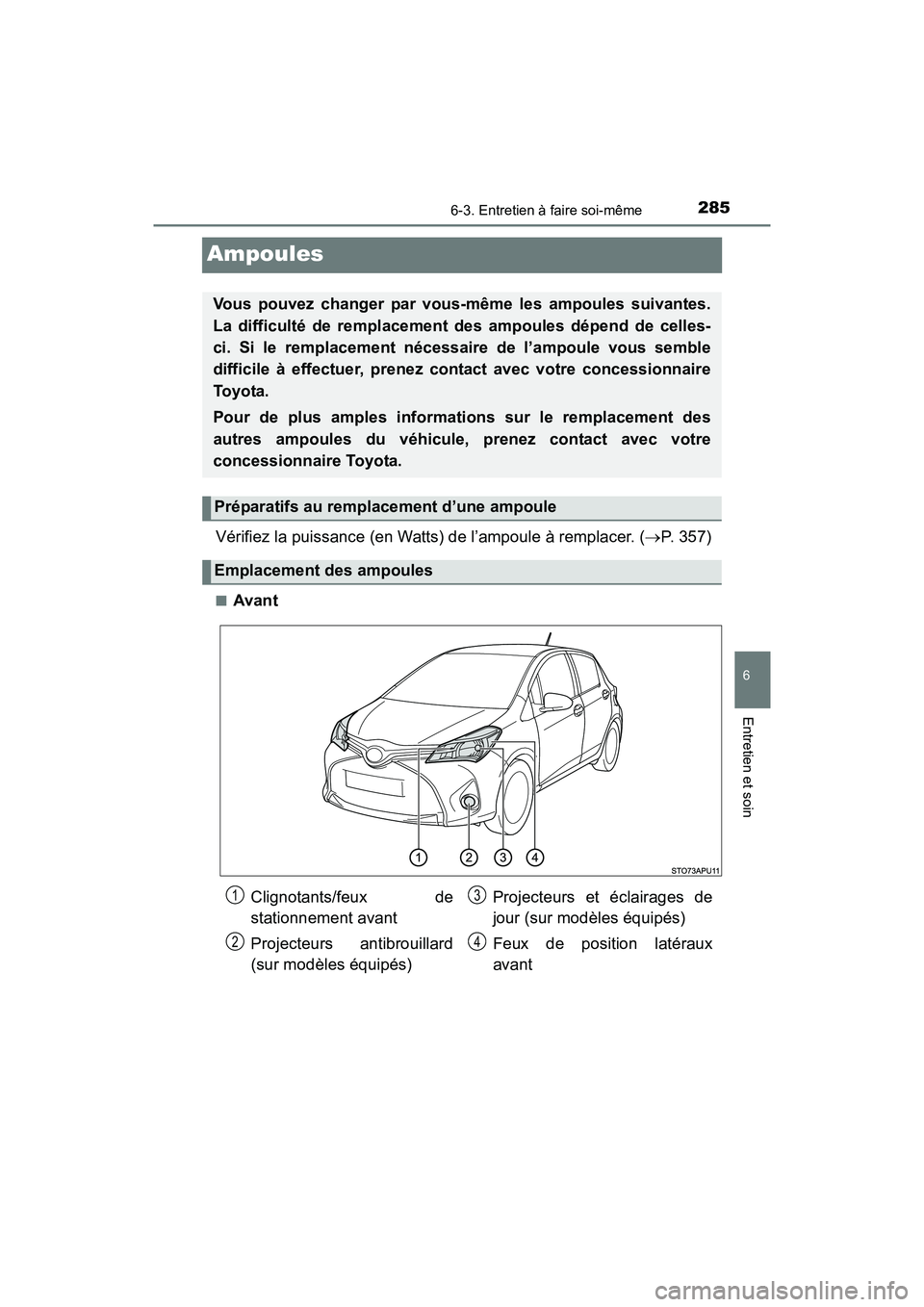

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 357)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes.
La difficulté de remplacement des ampoules dépend de celles-
ci. Si le remplacement nécessaire de l’ampoule vous semble
difficile à effectuer, prenez contact avec votre concessionnaire
To y o ta .
Pour de plus amples informations sur le remplacement des
autres ampoules du véhicule, prenez contact avec votre
concessionnaire Toyota.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Clignotants/feux de
stationnement avant
Projecteurs antibrouillard
(sur modèles équipés) Projecteurs et éclairages de
jour (sur modèles équipés)
Feux de position latéraux
avant1
2
3
4
YARIS_HB_OM_USA_OM52G64D.book 285 ページ ２０１６年３月２日　水曜日　午後５時４５分

2866-3. Entretien à faire soi-même
YARIS_HB_OM_USA_OM52G64D■

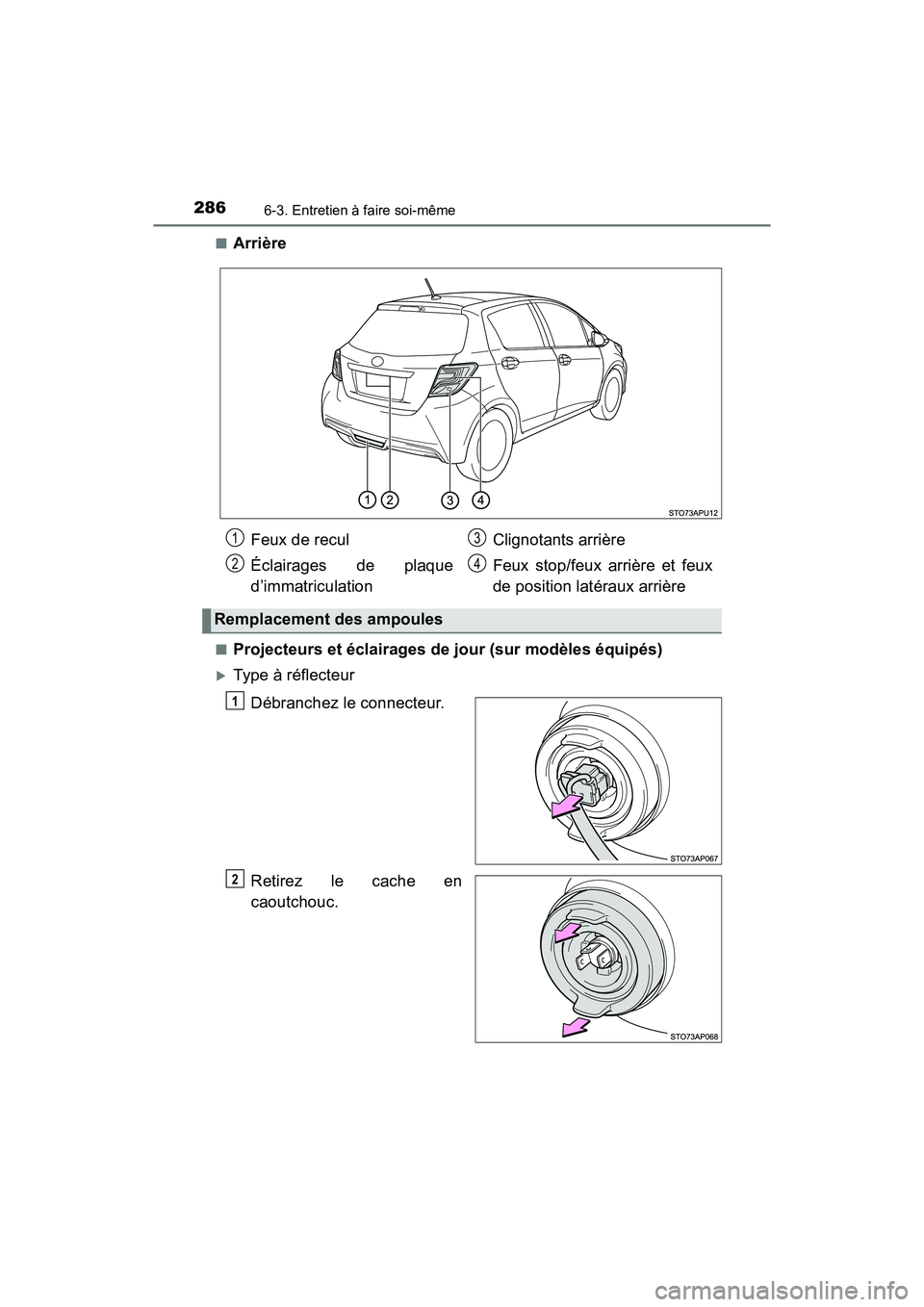

Arrière
■Projecteurs et éclairages de jour (sur modèles équipés)
Type à réflecteur
Débranchez le connecteur.
Retirez le cache en
caoutchouc.
Feux de recul
Éclairages de plaque
d’immatriculation Clignotants arrière
Feux stop/feux arrière et feux
de position latéraux arrière
Remplacement des ampoules
1
2
3
4
1
2
