2017 TOYOTA YARIS HATCHBACK Manuel du propriétaire (in French)

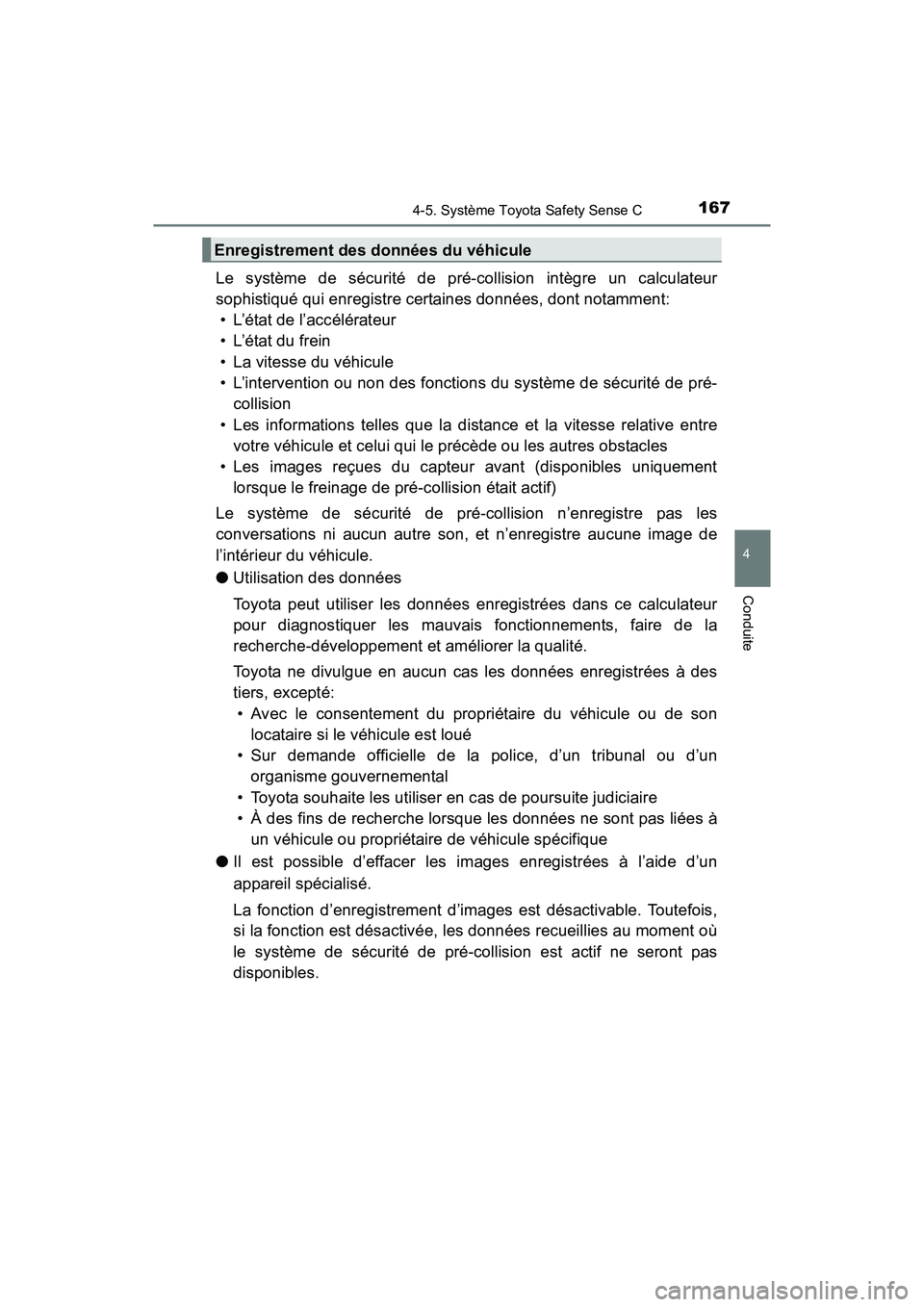

1674-5. Système Toyota Safety Sense C
4
Conduite
YARIS_HB_OM_USA_OM52G64D
Le système de sécurité de pré-collision intègre un calculateur
sophistiqué qui enregistre certaines données, dont notamment:• L’état de l’accélérateur
• L’état du frein
• La vitesse du véhicule
• L’intervention ou non des fonctions du système de sécurité de pré- collision
• Les informations telles que la distance et la vitesse relative entre votre véhicule et celui qui le précède ou les autres obstacles
• Les images reçues du capteur avant (disponibles uniquement lorsque le freinage de pré-collision était actif)
Le système de sécurité de pré-collision n’enregistre pas les
conversations ni aucun autre son, et n’enregistre aucune image de
l’intérieur du véhicule.
● Utilisation des données
Toyota peut utiliser les données enregistrées dans ce calculateur
pour diagnostiquer les mauvais fonctionnements, faire de la
recherche-développement et améliorer la qualité.
Toyota ne divulgue en aucun cas les données enregistrées à des
tiers, excepté:
• Avec le consentement du propriétaire du véhicule ou de son locataire si le véhicule est loué
• Sur demande officielle de la police, d’un tribunal ou d’un organisme gouvernemental
• Toyota souhaite les utiliser en cas de poursuite judiciaire
• À des fins de recherche lorsque les données ne sont pas liées à un véhicule ou propriétaire de véhicule spécifique
● Il est possible d’effacer les images enregistrées à l’aide d’un
appareil spécialisé.
La fonction d’enregistrement d’images est désactivable. Toutefois,
si la fonction est désactivée, les données recueillies au moment où
le système de sécurité de pré-collision est actif ne seront pas
disponibles.
Enregistrement des données du véhicule
YARIS_HB_OM_USA_OM52G64D.book 167 ページ ２０１６年３月２日　水曜日　午後５時４５分

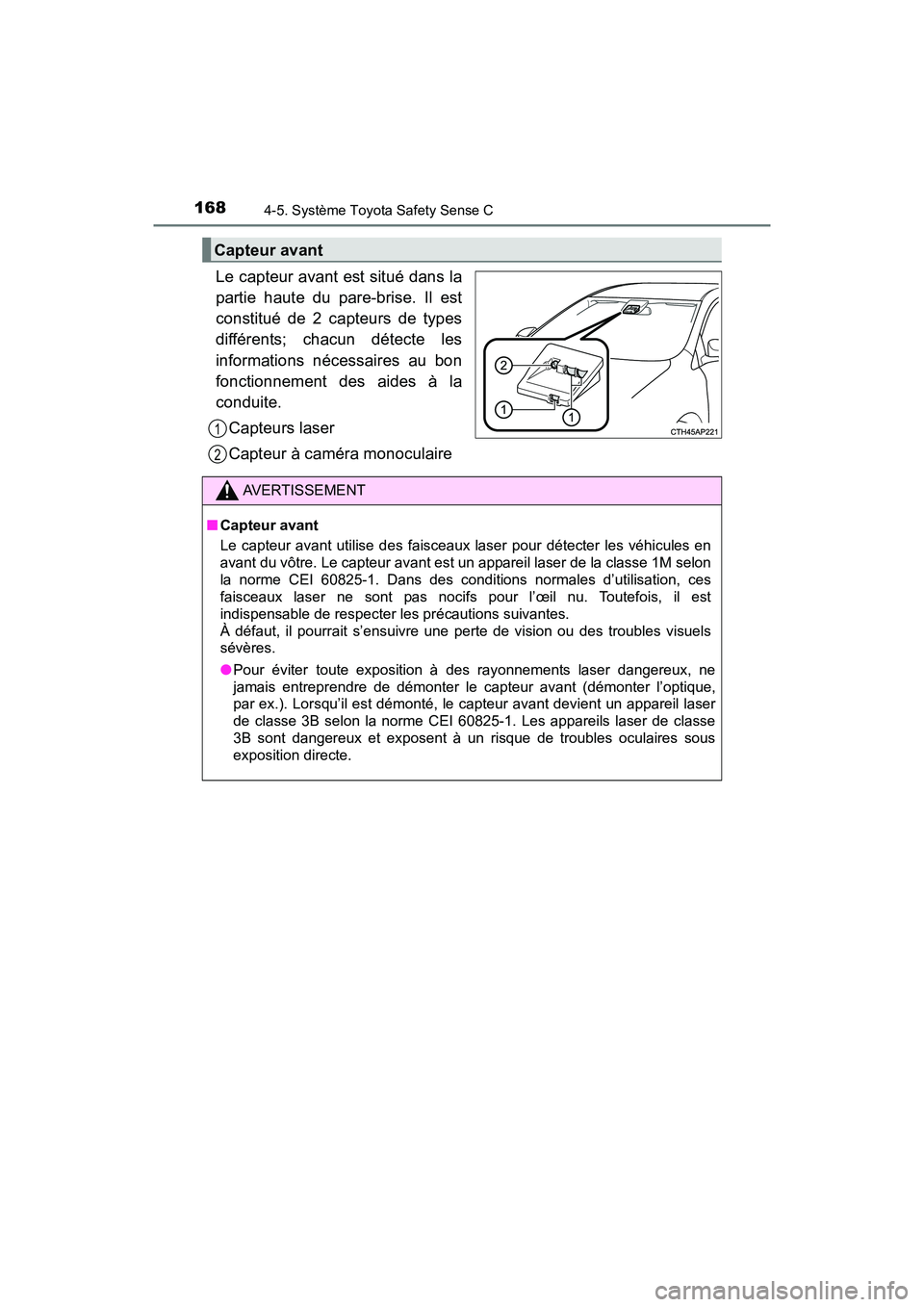

1684-5. Système Toyota Safety Sense C
YARIS_HB_OM_USA_OM52G64D
Le capteur avant est situé dans la
partie haute du pare-brise. Il est
constitué de 2 capteurs de types
différents; chacun détecte les
informations nécessaires au bon
fonctionnement des aides à la
conduite.Capteurs laser
Capteur à caméra monoculaire
Capteur avant
1
2
AVERTISSEMENT
■ Capteur avant
Le capteur avant utilise des faisceaux laser pour détecter les véhicules en
avant du vôtre. Le capteur avant est un appareil laser de la classe 1M selon
la norme CEI 60825-1. Dans des conditions normales d’utilisation, ces
faisceaux laser ne sont pas nocifs pour l’œil nu. Toutefois, il est
indispensable de respecter les précautions suivantes.
À défaut, il pourrait s’ensuivre une perte de vision ou des troubles visuels
sévères.
●Pour éviter toute exposition à des rayonnements laser dangereux, ne
jamais entreprendre de démonter le capteur avant (démonter l’optique,
par ex.). Lorsqu’il est démonté, le c apteur avant devient un appareil laser
de classe 3B selon la norme CEI 60825-1. Les appareils laser de classe
3B sont dangereux et exposent à un risque de troubles oculaires sous
exposition directe.
YARIS_HB_OM_USA_OM52G64D.book 168 ページ ２０１６年３月２日　水曜日　午後５時４５分

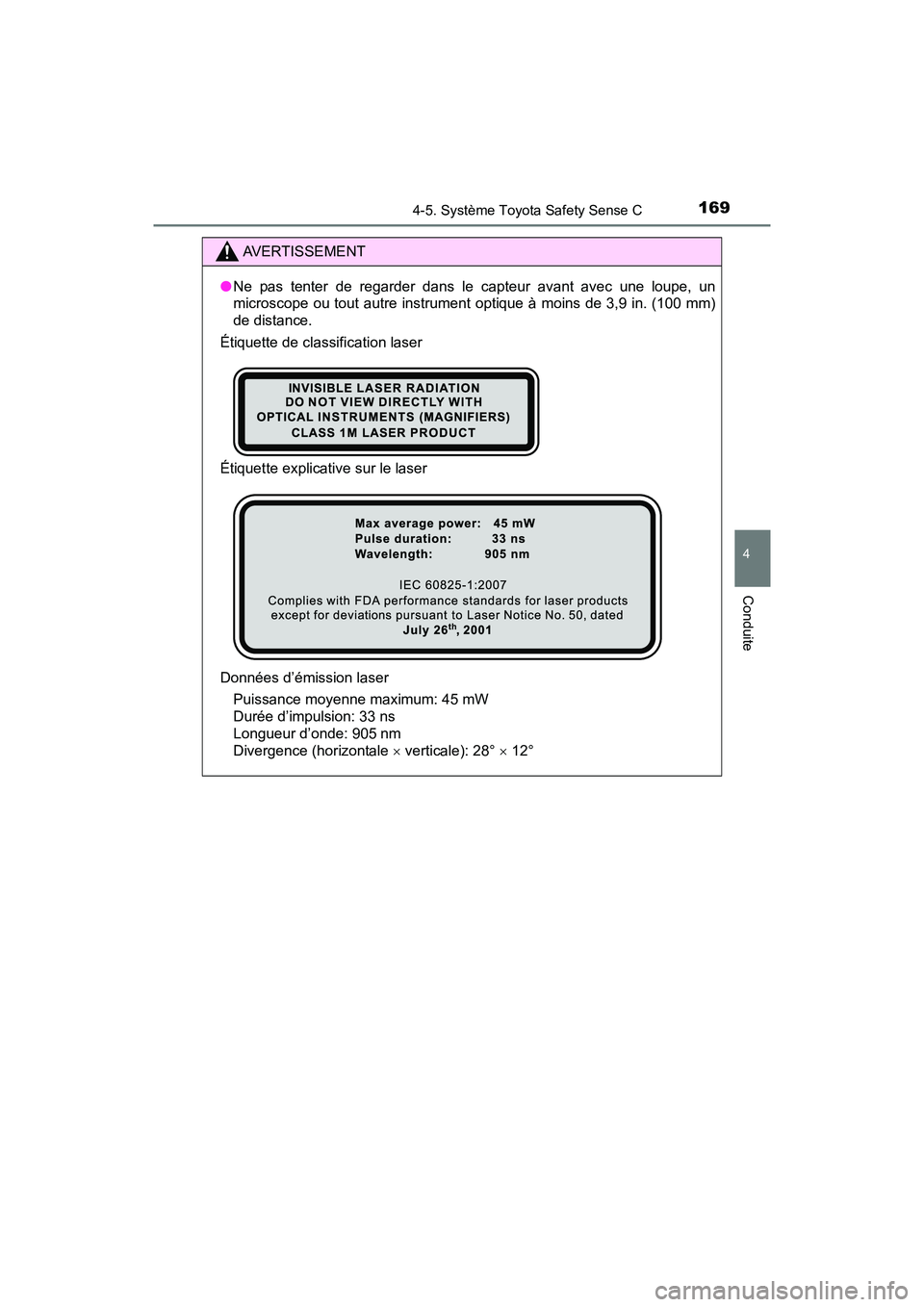

1694-5. Système Toyota Safety Sense C
4
Conduite
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
●Ne pas tenter de regarder dans le capteur avant avec une loupe, un
microscope ou tout autre instrument optique à moins de 3,9 in. (100 mm)
de distance.
Étiquette de classification laser
Étiquette explicative sur le laser
Données d’émission laser Puissance moyenne maximum: 45 mW
Durée d’impulsion: 33 ns
Longueur d’onde: 905 nm
Divergence (horizontale  verticale): 28°  12°
YARIS_HB_OM_USA_OM52G64D.book 169 ページ ２０１６年３月２日　水曜日　午後５時４５分

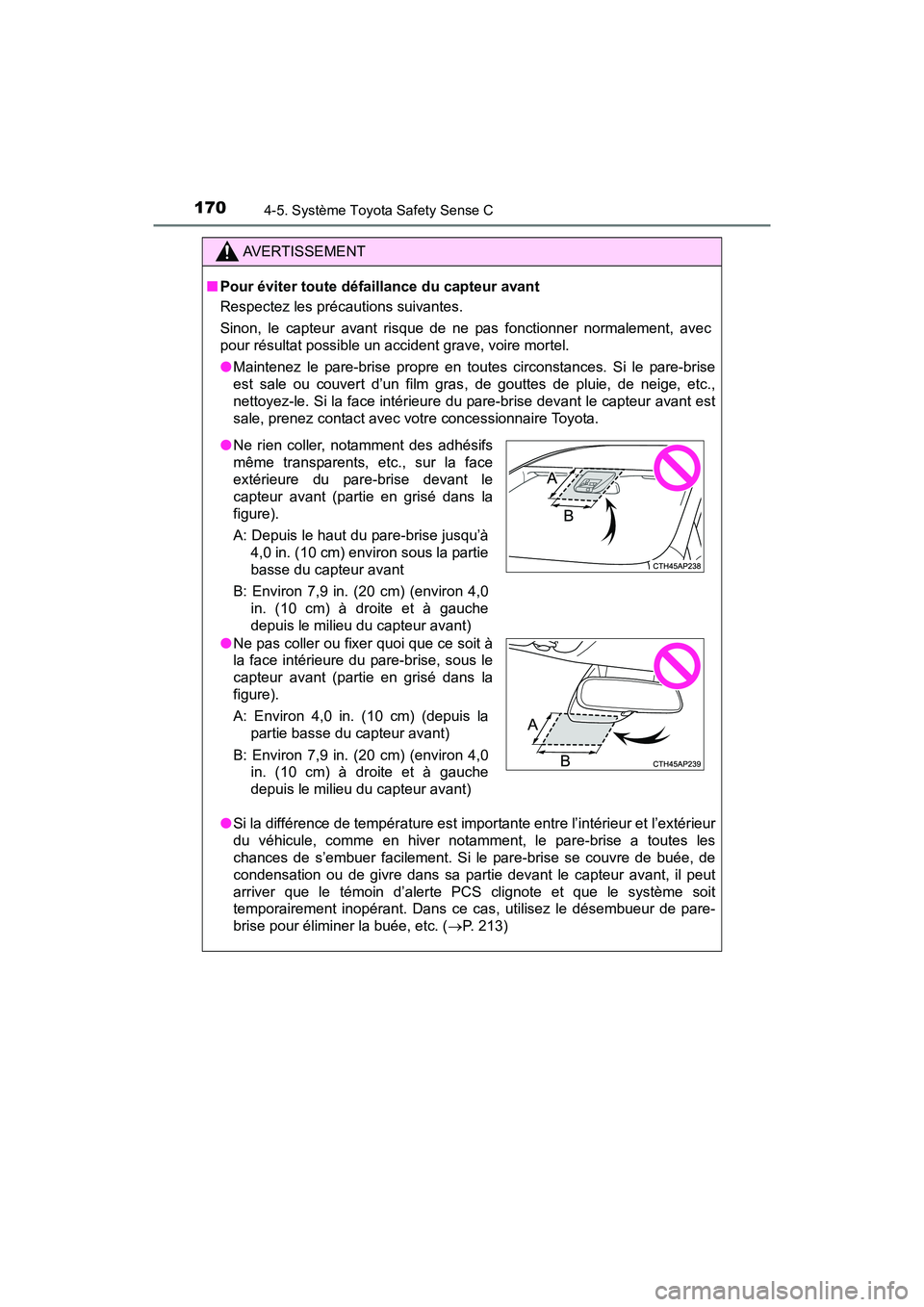

1704-5. Système Toyota Safety Sense C
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
■Pour éviter toute défaillance du capteur avant
Respectez les précautions suivantes.
Sinon, le capteur avant risque de ne pas fonctionner normalement, avec
pour résultat possible un accident grave, voire mortel.
●Maintenez le pare-brise propre en toutes circonstances. Si le pare-brise
est sale ou couvert d’un film gras , de gouttes de pluie, de neige, etc.,
nettoyez-le. Si la face intérieure du pare-brise devant le capteur avant est
sale, prenez contact avec votre concessionnaire Toyota.
● Si la différence de température est impor tante entre l’intérieur et l’extérieur
du véhicule, comme en hiver notamment, le pare-brise a toutes les
chances de s’embuer facilement. Si le pare-brise se couvre de buée, de
condensation ou de givre dans sa partie devant le capteur avant, il peut
arriver que le témoin d’alerte PCS clignote et que le système soit
temporairement inopérant. Dans ce cas, utilisez le désembueur de pare-
brise pour éliminer la buée, etc. ( P. 213)
●Ne rien coller, notamment des adhésifs
même transparents, etc., sur la face
extérieure du pare-brise devant le
capteur avant (partie en grisé dans la
figure).
A: Depuis le haut du pare-brise jusqu’à
4,0 in. (10 cm) environ sous la partie
basse du capteur avant
B: Environ 7,9 in. (20 cm) (environ 4,0 in. (10 cm) à droite et à gauche
depuis le milieu du capteur avant)
● Ne pas coller ou fixer quoi que ce soit à
la face intérieure du pare-brise, sous le
capteur avant (partie en grisé dans la
figure).
A: Environ 4,0 in. (10 cm) (depuis la
partie basse du capteur avant)
B: Environ 7,9 in. (20 cm) (environ 4,0 in. (10 cm) à droite et à gauche
depuis le milieu du capteur avant)
YARIS_HB_OM_USA_OM52G64D.book 170 ページ ２０１６年３月２日　水曜日　午後５時４５分

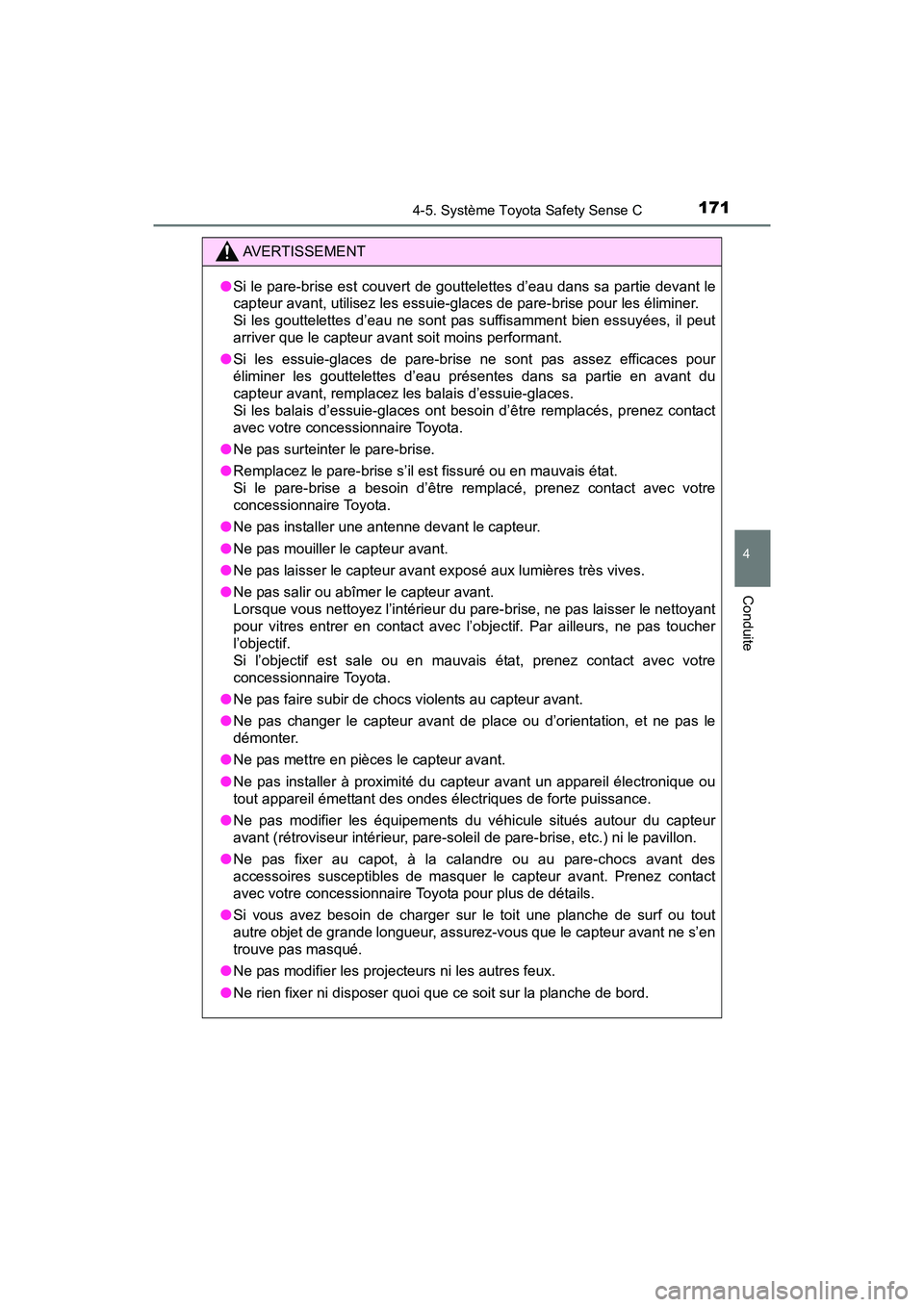

1714-5. Système Toyota Safety Sense C
4
Conduite
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
●Si le pare-brise est couvert de gouttelettes d’eau dans sa partie devant le
capteur avant, utilisez les essuie-glaces de pare-brise pour les éliminer.
Si les gouttelettes d’eau ne sont pas suffisamment bien essuyées, il peut
arriver que le capteur avant soit moins performant.
● Si les essuie-glaces de pare-brise ne sont pas assez efficaces pour
éliminer les gouttelettes d’eau présentes dans sa partie en avant du
capteur avant, remplacez les balais d’essuie-glaces.
Si les balais d’essuie-glaces ont besoin d’être remplacés, prenez contact
avec votre concessionnaire Toyota.
● Ne pas surteinter le pare-brise.
● Remplacez le pare-brise s’il est fissuré ou en mauvais état.
Si le pare-brise a besoin d’être remplacé, prenez contact avec votre
concessionnaire Toyota.
● Ne pas installer une antenne devant le capteur.
● Ne pas mouiller le capteur avant.
● Ne pas laisser le capteur avant exposé aux lumières très vives.
● Ne pas salir ou abîmer le capteur avant.
Lorsque vous nettoyez l’intérieur du pare-brise, ne pas laisser le nettoyant
pour vitres entrer en contact avec l’objectif. Par ailleurs, ne pas toucher
l’objectif.
Si l’objectif est sale ou en mauvais état, prenez contact avec votre
concessionnaire Toyota.
● Ne pas faire subir de chocs violents au capteur avant.
● Ne pas changer le capteur avant de place ou d’orientation, et ne pas le
démonter.
● Ne pas mettre en pièces le capteur avant.
● Ne pas installer à proximité du capteur avant un appareil électronique ou
tout appareil émettant des ondes électriques de forte puissance.
● Ne pas modifier les équipements du véhicule situés autour du capteur
avant (rétroviseur intérieur, pare-soleil de pare-brise, etc.) ni le pavillon.
● Ne pas fixer au capot, à la calandre ou au pare-chocs avant des
accessoires susceptibles de masquer le capteur avant. Prenez contact
avec votre concessionnaire Toyota pour plus de détails.
● Si vous avez besoin de charger sur le toit une planche de surf ou tout
autre objet de grande longueur, assurez-vous que le capteur avant ne s’en
trouve pas masqué.
● Ne pas modifier les projecteurs ni les autres feux.
● Ne rien fixer ni disposer quoi que ce soit sur la planche de bord.
YARIS_HB_OM_USA_OM52G64D.book 171 ページ ２０１６年３月２日　水曜日　午後５時４５分

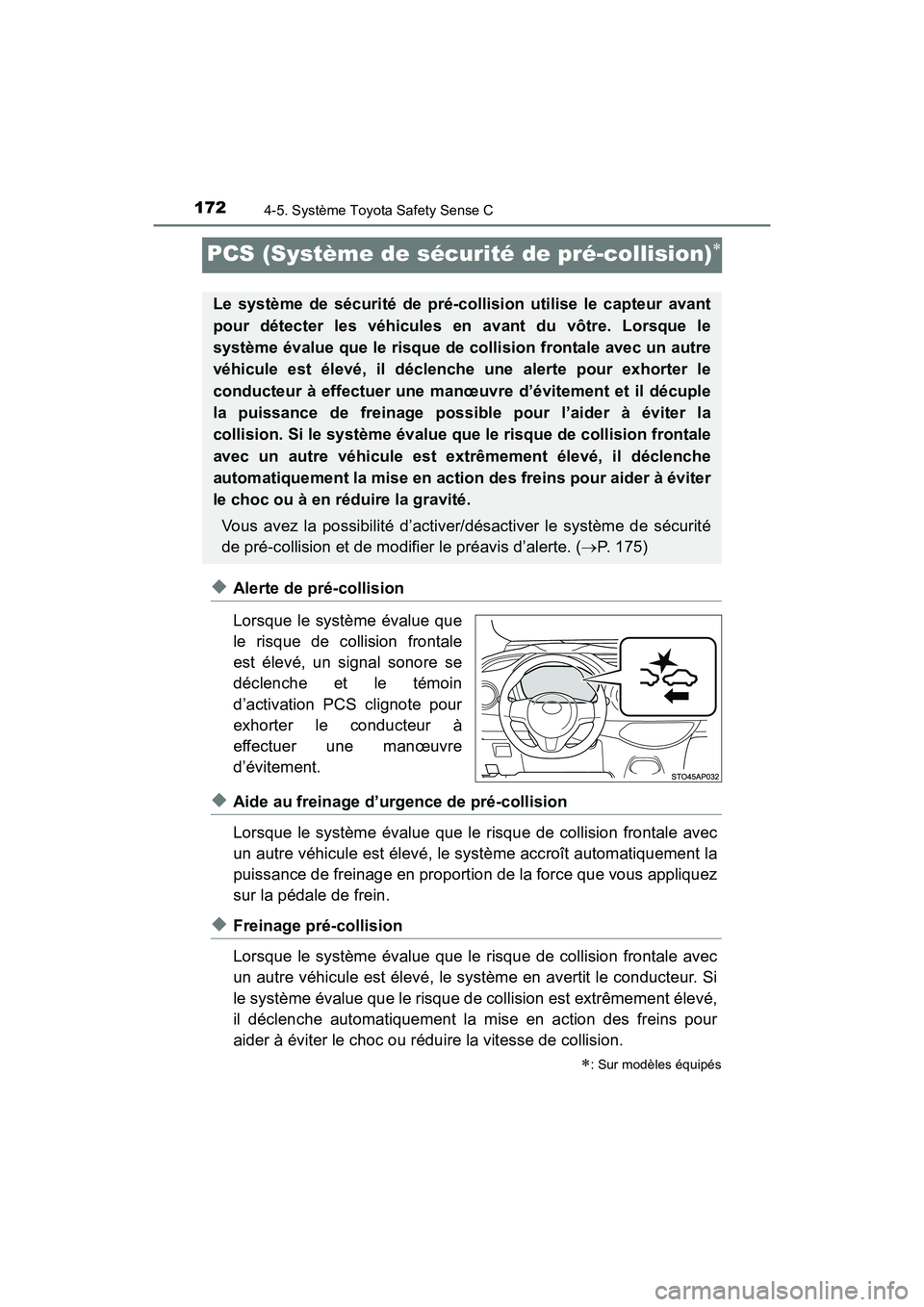

1724-5. Système Toyota Safety Sense C
YARIS_HB_OM_USA_OM52G64D
PCS (Système de sécurité de pré-collision)
◆Alerte de pré-collision
Lorsque le système évalue que
le risque de collision frontale
est élevé, un signal sonore se
déclenche et le témoin
d’activation PCS clignote pour
exhorter le conducteur à
effectuer une manœuvre
d’évitement.
◆Aide au freinage d’urgence de pré-collision
Lorsque le système évalue que le risque de collision frontale avec
un autre véhicule est élevé, le système accroît automatiquement la
puissance de freinage en proportion de la force que vous appliquez
sur la pédale de frein.
◆Freinage pré-collision
Lorsque le système évalue que le risque de collision frontale avec
un autre véhicule est élevé, le système en avertit le conducteur. Si
le système évalue que le risque de collision est extrêmement élevé,
il déclenche automatiquement la mise en action des freins pour
aider à éviter le choc ou réduire la vitesse de collision.
: Sur modèles équipés
Le système de sécurité de pré-collision utilise le capteur avant
pour détecter les véhicules en avant du vôtre. Lorsque le
système évalue que le risque de collision frontale avec un autre
véhicule est élevé, il déclenche une alerte pour exhorter le
conducteur à effectuer une manœuvre d’évitement et il décuple
la puissance de freinage possible pour l’aider à éviter la
collision. Si le système évalue que le risque de collision frontale
avec un autre véhicule est extrêmement élevé, il déclenche
automatiquement la mise en action des freins pour aider à éviter
le choc ou à en réduire la gravité.Vous avez la possibilité d’activer/désactiver le système de sécurité
de pré-collision et de modifier le préavis d’alerte. ( P. 175)
YARIS_HB_OM_USA_OM52G64D.book 172 ページ ２０１６年３月２日　水曜日　午後５時４５分

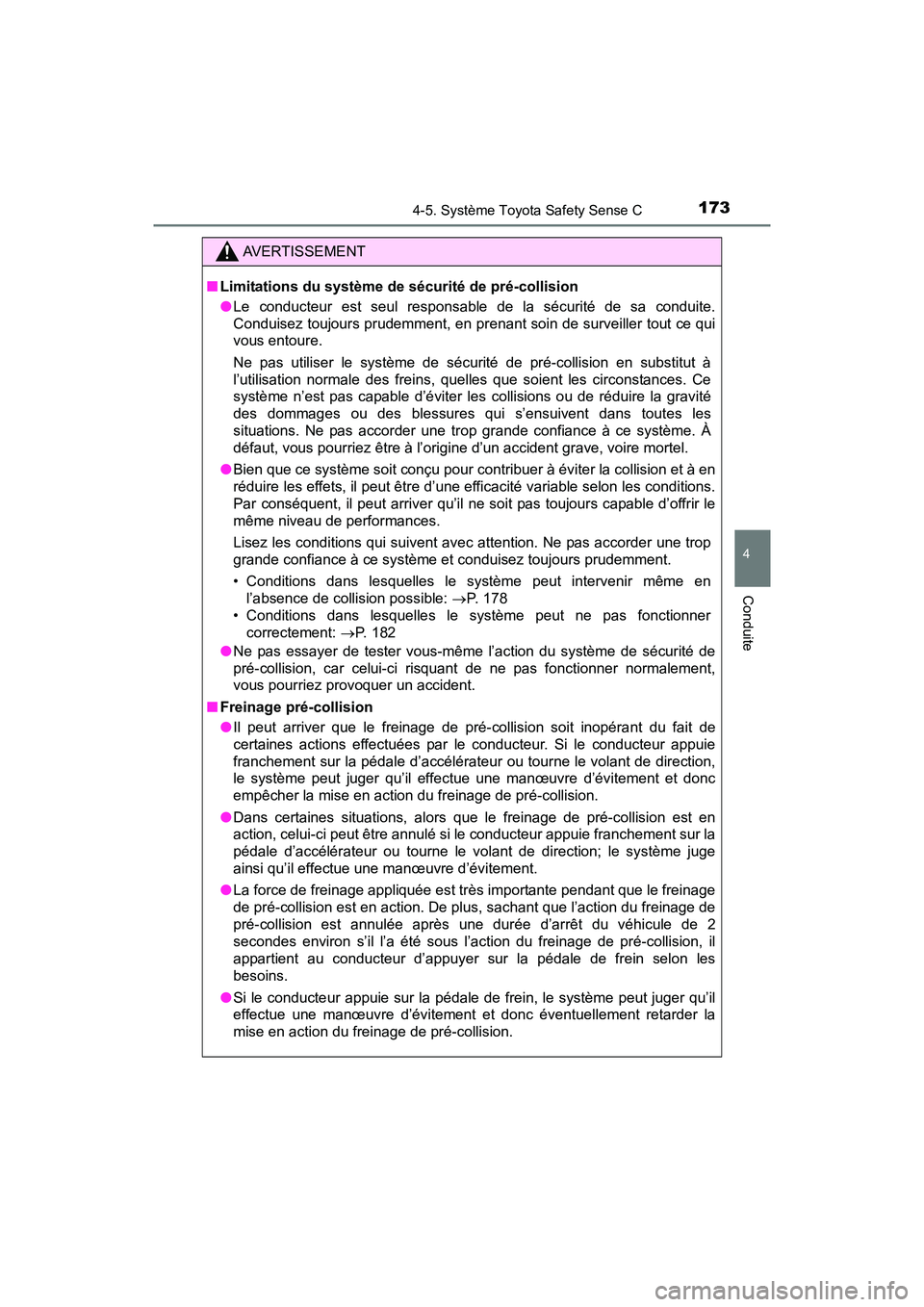

1734-5. Système Toyota Safety Sense C
4
Conduite
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
■Limitations du système de sécurité de pré-collision
●Le conducteur est seul responsable de la sécurité de sa conduite.
Conduisez toujours prudemment, en prenant soin de surveiller tout ce qui
vous entoure.
Ne pas utiliser le système de sécurité de pré-collision en substitut à
l’utilisation normale des freins, quelles que soient les circonstances. Ce
système n’est pas capable d’éviter le s collisions ou de réduire la gravité
des dommages ou des blessures qui s’ensuivent dans toutes les
situations. Ne pas accorder une trop grande confiance à ce système. À
défaut, vous pourriez être à l’origine d’un accident grave, voire mortel.
● Bien que ce système soit conçu pour contribuer à éviter la collision et à en
réduire les effets, il peut être d’une efficacité variable selon les conditions.
Par conséquent, il peut arriver qu’il ne soit pas toujours capable d’offrir le
même niveau de performances.
Lisez les conditions qui suivent avec attention. Ne pas accorder une trop
grande confiance à ce système et conduisez toujours prudemment.
• Conditions dans lesquelles le système peut intervenir même en
l’absence de collision possible: P. 178
• Conditions dans lesquelles le système peut ne pas fonctionner
correctement: P. 182
● Ne pas essayer de tester vous-même l’action du système de sécurité de
pré-collision, car celui-ci risquant de ne pas fonctionner normalement,
vous pourriez provoquer un accident.
■ Freinage pré-collision
●Il peut arriver que le freinage de pré- collision soit inopérant du fait de
certaines actions effectuées par le conducteur. Si le conducteur appuie
franchement sur la pédale d’accélérateur ou tourne le volant de direction,
le système peut juger qu’il effectue une manœuvre d’évitement et donc
empêcher la mise en action du freinage de pré-collision.
● Dans certaines situations, alors que le freinage de pré-collision est en
action, celui-ci peut être annulé si le conducteur appuie franchement sur la
pédale d’accélérateur ou tourne le volant de direction; le système juge
ainsi qu’il effectue une manœuvre d’évitement.
● La force de freinage appliquée est très importante pendant que le freinage
de pré-collision est en action. De plus, sachant que l’action du freinage de
pré-collision est annulée après une durée d’arrêt du véhicule de 2
secondes environ s’il l’a été sous l’action du freinage de pré-collision, il
appartient au conducteur d’appuyer sur la pédale de frein selon les
besoins.
● Si le conducteur appuie sur la pédale de frein, le système peut juger qu’il
effectue une manœuvre d’évitement et donc éventuellement retarder la
mise en action du freinage de pré-collision.
YARIS_HB_OM_USA_OM52G64D.book 173 ページ ２０１６年３月２日　水曜日　午後５時４５分

1744-5. Système Toyota Safety Sense C
YARIS_HB_OM_USA_OM52G64D
AVERTISSEMENT
●Pendant la marche du véhicule, notamment lorsque vous franchissez un
passage à niveau ferroviaire, il peut arriver que le système juge
hautement probable la collision avec un obstacle, comme la barrière du
passage à niveau par exemple, et déclenche le freinage de pré-collision.
Pour pouvoir faire avancer le véhicule en cas d’urgence, par exemple
après la mise en action du système sur un passage à niveau ferroviaire,
procédez comme expliqué ci-après, puis prenez les mesures qui
s’imposent pour assurer votre sécurité.
• Si le véhicule a été arrêté, appuyez sur la pédale d’accélérateur.
• Si le véhicule est en cours de décélération, appuyez à fond sur la
pédale d’accélérateur. ( P. 177)
• Désactivez le système de sécurité de pré-collision. ( P. 175)
■ Quand désactiver le système de sécurité de pré-collision
Dans les situations suivantes, désactivez le système car il risque de ne
pas fonctionner normalement, avec pour résultat possible un accident
grave, voire mortel:
● Lorsque le véhicule est remorqué
● Lorsque vous utilisez votre véhicule pour en remorquer un autre
● Lorsque vous transportez le véhicule par camion, bateau, train ou par tout
autre moyen de transport similaire
● Lorsque le véhicule est levé sur un pont avec le moteur en marche et les
roues pouvant tourner librement
● Lorsque le véhicule est contrôlé sur un banc à rouleaux, comme un banc
dynamométrique ou d’étalonnage de compteur de vitesse, ou lorsqu’est
utilisée une équilibreuse de roue sur véhicule
● Si le véhicule ne peut plus rouler de manière fiable, notamment lorsqu’il a
été impliqué dans un accident ou est défaillant
● Lorsque vous utilisez le véhicule en conduite sportive ou en tout-chemin
● Lorsque les pneus sont en mauvais état et leurs performances sont
médiocres ( P. 261)
● Lorsque les pneus montés sont d’autres dimensions que celles
préconisées
● Lorsque vous montez des chaînes à neige
● Lorsque vous utilisez la roue de secours compacte ou le kit de réparation
anticrevaison de secours
YARIS_HB_OM_USA_OM52G64D.book 174 ページ ２０１６年３月２日　水曜日　午後５時４５分
